地形剖面图

地形剖面图【教学目标】①地形剖面图的用途和特点②地形剖面图的绘制和判读③运用地形剖面图表示地形的基本部位及基本类型【知识要点】一、地形剖面图的用途与特点等高线地形图只能表示一定区域内的地面状况，包括高低起伏、坡度陡缓及其地形类型等。

而地形剖面图可以直观地表示地面的垂直高低起伏变化。

地形剖面图是依据等高线图中沿一定方向下切的地形垂直剖面图形，用来直观显示地面上沿剖面线方向的地势起伏状况以及相对高度与绝对高度。

1．实际用途：根据等高线图绘制的地形剖面图，在平整土地，修筑隧道、渠道、堤坝，建设铁路、公路等工程时，往往作为计算土石方工程量的依据，用途很大。

2．基本特点：具有垂直比例尺和水平比例尺；垂直比例尺>水平比例尺二、地形剖面图的绘制和判读地形剖面图是以等高线地形图为基础转绘而成的，能更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓状况。

基本画法：从等高线图上的剖面线与每条等高线相交的各点，分别向下引垂线；按下图的垂直标尺将各点转绘到相应的高度位置上，然后连成平滑的曲线，即得到该剖面线上的地形剖面图。

1、绘制地形剖面图的主要步骤是：①根据要求在等高线图上选定剖面线。

可以是东西向或南北向的直线；也可以是东北—西南向或西北—东南向的斜线。

②在图纸上画矩形，绘制水平底线。

即在剖面线的下方作与其平行的直线，比例尺与原图一致，长度要适当。

③确定垂直比例尺及垂直坐标的上下限。

垂直坐标的上下限应根据图上剖面线上的数值来确定（即取图中剖面线上的最大值与最小值）。

确定垂直比例尺应注意不能过大，也不能过小，但要大于水平比例尺。

④作平行虚线与垂直虚线：平行虚线是在矩形剖面图上按照纵坐标的垂直高程绘制的平行直线；垂直虚线是在等高线图中剖面线与等高线各交点上，延伸至矩形剖面图内相应的高程上，并在止点处画上一个个小点。

即从等高线图上的剖面线与各条等高线的交点处一一向下引垂线，将垂线引到矩形剖面图中相应高度的水平虚线上并标出各点。

等高线地形图剖面图的绘制及剖面线的判断等高线地形图剖面图的绘制方法是学生必须掌握的基本方法，在考题中常以做某条线的剖面图、剖面线的判断、通视问题和判断坡度陡缓等形式出现。

一、地形剖面图的绘制方法例说地形剖面图指沿地表某一直线（如图1中AB）方向上的垂直剖面图，以显示剖面线上断面的地势起伏状况。

地形剖面图是在等高线地形图的基础上绘制的，绘制主要步骤如下：1.确定剖面图的水平比例尺和垂直比例尺。

通常水平比例尺与原图比例尺一致（也可放大为原来的2倍、3倍），而垂直比例尺一般比水平比例尺扩大5～20倍，常见的是扩大10倍。

2.在等高线地形图上画出剖面方向线AB，按AB的长度绘一条水平线作为剖面基线（若剖面图与地形图的水平比例尺相同，则图1、图2两图中的AB线长度相等），并确定基线所代表的高程。

基线高程一般略低于图上最低高程。

3.作基线的平行线。

平行线的间隔按垂直比例尺和等高距计算。

如图2：等高距为10米，垂直比例尺为1︰5000，则平行线间隔为2毫米，并在平行线一边注明其所代表的高程，如200米……。

4.在地形图上沿剖面线AB量出A—1、1—2……各段距离，并把他们标注在剖面基线AB上，得1、2……各点。

通过这些点作基线的垂线，垂线的端点按各点的高程决定。

如6点的高程是200米，则剖面图上过6点的垂线端点在代表200米的平行线上。

5.将各垂线的端点用平滑的曲线连接起来，即成剖面图。

二、剖面线的判定方法确定某一剖面图沿哪条剖面线绘制的方法是：一观大势：粗略地观察剖面线所经过的大的地形部位（如山峰、鞍部、悬崖）穿过的最高和最低等高线等，看剖面图是否与等高线图吻合。

，二找关键：注意找剖面线与等高线交点中的一些关键点．．．，如起点、中点、终点等，这些点在等高线图上的高度与剖面图上的高度是否一致。

三细分析：注意观察剖面线与最高或最低等高线相交的两点之间的区域高度，仔细分析．．．．其在剖面图上是否得到正确反映。

剖面线与最高等高线相交的点的区域高度应该小于最高等高线的高度与等高距之和，而与最低等高线相交的点的区域高度应该大于最低等高线的高度与等高距之差。

地形图与剖面图剖析地形图是着重表示地表起伏变化的普通地图，地貌一般用等高线表示，地物按图式符号加注记表示。

地形图按表现形式分为平面地形图和剖面图两大类，平面地形图根据绘制的手法又分为示意地形图、分层设色地形图和地形素描图。

一、地形剖面图地形剖面图是建立在等高线地形图的基础上绘制而成的，它表示沿地表某一方向垂直切开的剖面图形，用以表示地表起伏的形势。

通过它，可以更直观地看出某条线上地面的起伏和坡度的陡缓，并且还有助于了解野外考察时观察点的透视情况。

地形剖面图是绘制地质剖面图、土壤剖面图、植被剖面图、综合剖面图等各种剖面图的基础。

剖面图试题主要用来考查形象思维、抽象思维、动手绘图以及综合分析问题的能力。

解答此类试题，应该注意解题的步骤，学会将平面地形图转换为立体剖面图。

1.地形剖面图的绘制在等高线地形图上确定剖面线，如画出剖面线AB，按AB的长度绘一条水平线作为剖面基线；确定剖面图的水平比例尺和垂直比例尺（水平比例尺一般与等高线水平比例尺相同，垂直比例尺一般要比水平比例尺大，以便形象地看出地势起伏情况，通常放大5至10倍。

用等高线的高度作纵坐标）；作基线的平行线；在地形图上沿剖面线AB量出相邻两条等高线的距离，如：A～1、1～2、2～3、3～4等的各段距离，并把它们标注在剖面基线上，为1′、2′、3′、4′等；通过基线上1′、2′、3′、4′等各点作基线的垂线；将垂线与基线平行线的交点，用平滑曲线连接起来；在图上做出必要的注记，则剖面图完成。

2.需要熟练掌握地形剖面图各大洲的地形剖面图、中国地势三级阶梯地形剖面图、我国西部沿87°30′E的地形剖面图、美国地形剖面图、沿0°纬线所作的非洲地形剖面图、沿30°S某大陆附近地形剖面图等。

3.判读内容沿某一条纬线，譬如南回归线、北回归线作非洲、南北美洲、大洋洲的地形剖面图，就山脉、高原、平原、植被和自然带、矿产、农业类型及农作物、气候类型及成因等设计提问。

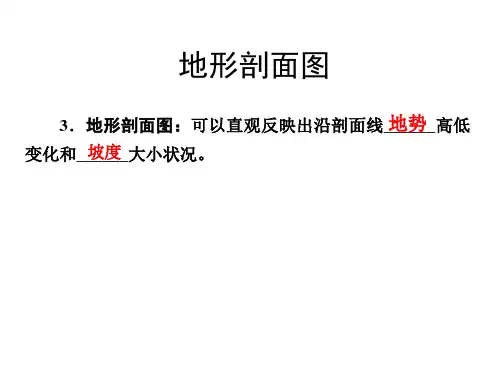

地形剖面图高中地理知识点：地形剖面图◎地形剖面图的定义地形剖面图:以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

◎地形剖面图的知识扩展以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

1绘制地形剖面图的步骤：第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。

第二步：绘制水平基线和垂直高度坐标。

水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。

第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。

第四步：把确定的各点用平滑的曲线连接起来。

2地形剖面图的画法方法一：引垂直线法方法二：量距离法3基本的地形的剖面特征（1）鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

（2）山谷的剖面特征（3）山脊的剖面特征（4）山顶的剖面特征4、判读方法：（1）识别地形剖面图的水平、垂直比例大小；（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；（3）与相关的分布图、特征示意图的知识进行联系，分析作答。

5、地形剖面图绘制应注意的问题确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

6、两点间的直视问题直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。

如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。

地形图与剖面图地形图是着重表示地形起伏变化的普通地图，地貌一般用等高线表示，地物按图式符号加注记表示。

地形图按表现形式分为平面地形图和剖面图两大类，平面地形图根据绘制的手法又分为示意地形图、分层设色地形图和地形素描图。

一、地形剖面图地形剖面图是建立在等高线地形图的基础上绘制而成的，它表示沿地表某一方向垂直切开的剖面图形，用以表示地表起伏的形势。

通过它，可以更直观地看出女E条线上地面的起伏和坡度的陡缓，并且还有助于了解野外考察时观察点的透视情况。

地形剖面图是绘制地质剖面图、土壤剖面图、植被剖面图、综合剖面图等各种剖面图的基础。

剖面图试题主要用来考查形象思维、抽象思维、动手绘图以及综合分析问题的能力。

解答此类试题，应该注意解题的步骤，学会将平面地形图转换为立体剖面图。

1．地形剖面图的绘制：在等高线地形图上确定剖面线，如画出剖面线AB，按AB的长度绘一条水平线作为剖面基线；确定剖面图的水平比例尺和垂直比倒尺(水平比例尺一般与等高线水平比倒尺相同，垂直比例尺一般要比水平比例尺大，以便形象地看出地势起伏情况，通常放大5至10倍。

用等高线的高度作纵坐标)；作基线的平行线；在地形图上沿剖面线AB量出相邻两条等高线的距离，如：A一1，1—2，2—3，3—4等的各段距离，并把它们标注在剖面基线上，为l’。

2’，3’，4’等；通过基线上1’，2’，3’，4’等各点作基线的垂线；将垂线与基线平行线的交点，用平滑曲线连接起来；在图上做出必要的注记，则剖面图完成。

2．需要熟练掌握地形剖面图：各大洲的地形剖面图、中国地势三级阶梯地形剖面图、我国西部沿87。

300E的地形剖面图、美国地形剖面图、沿00纬线所作的非洲地形剖面图、沿300S某大陆附近地形剖面图等。

3．判读内容：沿某一条纬线，譬如南回归线、北回归线作非洲、南北美洲、大洋洲的地形剖面图，就山脉、高原、平原、植被和自然带、矿产、农业类型及农作物、气候类型及成因等设计提问。
