济柴12V190机组介绍12V济柴12V190天然气机组为12缸活塞式发动机，其基本工作原理与DEUTZ 机组相同：天然气与空气的混合气进入汽缸燃烧室后，当活塞位于压缩冲程上止点前适当角度时，通过火花塞将压缩后的混合燃气点燃，燃烧的燃气膨胀作功，通过活塞连杆推动曲轴旋转。

因为12个缸在曲轴每转720°均完成一次作功冲程，这样只要燃气保证供给，就能保证发动机曲轴连续旋转从而带动发电机转子旋转发电。

济柴12V190系列天然气机采用龙门式，整体铸造机体，用高强度铸铁制成，左右两排汽缸体呈V 字型排列，夹角60°。

机组配气采用定时配气技术机构，天然气与空气在气缸盖进气道混合。

济柴12V190机组工艺指标济柴12V190机组工艺卡片济柴12V济柴12V190发电机组发电机电压：●控制范围：发电机电压：380±19V●控制目标：保证发电机电压控制在给定范围。

●相关参数：母线电压、发电机机无功功率、电网频率、励磁电压、励磁电流。

●控制方式：由发电机的励磁系统进行调整，正常情况下发电机根据电压的变化进行自动调整。

也可采用人为控制方式调整发电机电压。

●正常调整：通过操作发电机电压调整开关来增加或降低发电机电压。

发电机频率：●控制范围：发电机频率：50±0.5Hz●控制目标：保证发电机频率控制在给定范围。

●相关参数：母线频率、发动机转速、发电机有功功率。

●控制方式：发电机频率与发动机转速相对应，由系统自动控制。

如果采用有差方式，运行一段时间后发电机频率可能会超出设定范围，需手动调整到正常值。

●正常调整：通过调整发动机转速来调整发电机频率。

发电机有功功率：●控制范围：发电机有功功率不超过机组的实际出力（它随大气温度、运行方式等因素变化），发电机不超过额定功率529KW。

●控制目标：保证发电机和发动机都不出现过负荷情况，且符合运行要求。

●相关参数：电网总负荷、发动机转速、发电机频率、各缸温度。

济柴１９０、2000 系列柴油（发电）机操作保养规程目录1 适用范围. ........................................................ 错误! 未定义书签。

2 风险提示. ........................................................ 错误! 未定义书签。

3 操作内容. ........................................................ 错误! 未定义书签。

启动前准备. .................................................... 错误! 未定义书签。

启动. ............................................................ 错误! 未定义书签。

柴油机的运行. ............................................... 错误! 未定义书签。

柴油机的停车. ............................................... 错误! 未定义书签。

4 保养内容. ........................................................ 错误! 未定义书签。

日保养内容. .................................................... 错误! 未定义书签。

500 小时保养内容.............................................. 错误! 未定义书签。

1000 小时保养内容............................................ 错误! 未定义书签。

新机和大修机的试运转及保养. ................................. 错误! 未定义书签。

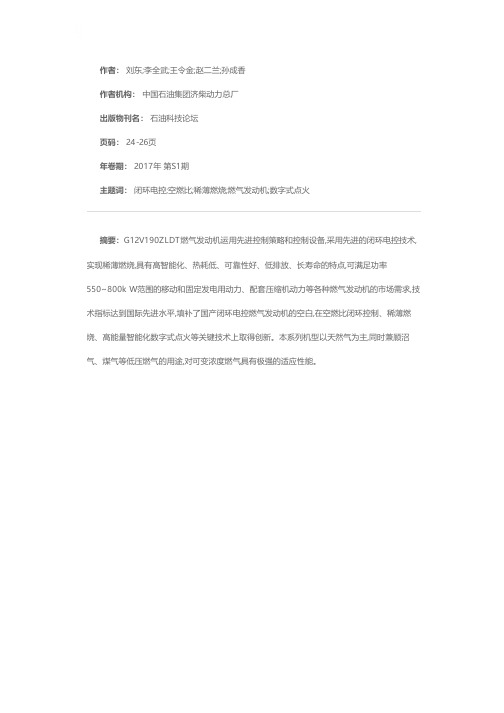

作者： 刘东;李全武;王令金;赵二兰;孙成香
作者机构： 中国石油集团济柴动力总厂
出版物刊名： 石油科技论坛
页码： 24-26页
年卷期： 2017年 第S1期
主题词： 闭环电控;空燃比;稀薄燃烧;燃气发动机;数字式点火
摘要：G12V190ZLDT燃气发动机运用先进控制策略和控制设备,采用先进的闭环电控技术,实现稀薄燃烧,具有高智能化、热耗低、可靠性好、低排放、长寿命的特点,可满足功率
550~800k W范围的移动和固定发电用动力、配套压缩机动力等各种燃气发动机的市场需求,技术指标达到国际先进水平,填补了国产闭环电控燃气发动机的空白,在空燃比闭环控制、稀薄燃烧、高能量智能化数字式点火等关键技术上取得创新。

本系列机型以天然气为主,同时兼顾沼气、煤气等低压燃气的用途,对可变浓度燃气具有极强的适应性能。

济南柴油机厂驰动190系列柴油机保养维修技巧1前言济南柴油机厂生产的驰动牌190系列大功率柴油机，广泛应用于石油矿场勘探、开发作业，为野外石油勘探提供强有力的动力支持和保障。

经过多年使用，现场发现柴油机在工作时，由于各运动件在高温、高速和高负荷下运转，运动件之间的相对运动摩擦磨损，使配合间隙加大，到一定程度，如不进行保养和维修，就会出现漏气漏油、排烟异常、振动加剧、功率下降、燃油消耗率增加，润滑状况恶化等现象，严重时造成造成烧瓦、拉缸、断活塞断连杆，曲轴断裂，机体打坏等事故，致使整机报废。

不但造成设备本身的事故，同时严重影响石油钻探工程的连续作业。

因此，柴油机在使用中的保养维修，具有十分重要的作用和意义，而探讨在使用过程中的保养、维修技巧，对于预防设备事故、延长设备使用寿命周期，保障工程作业施工的连续性，就十分必要。

2保养技巧维护保养是柴油机正常、可靠地工作及延长工作寿命的重要保证。

柴油机使用过程中，不仅要严格按照技术保养周期表(包括：日保养、周保养、月保养、换季保养等)定期做好保养工作，还要认真做好日常维护，每月定期清洗三滤、洗油嘴、调气门定时、调供油提前角、紧固有关螺母，同时需要根据柴油机使用状况及环境条件，灵活调整维护保养项目和周期。

在严格按照190系列柴油机技术保养周期表做好保养工作的基础上，在日常工作中需要特别注意以下几点。

2．1柴油发动机的“飞车”现象及应急措施“飞车”或超速是发动机特有的一种现象。

“飞车”时柴油机转速失去控制，而且越来越快，以至超过允许的最高转速并伴随有巨大声响，轻者导致机件损坏甚至报废，重者危机人身安全。

引起“飞车”主要原因有两方面：一是喷油泵调速器本身的故障，使其丧失了正常的调速特性；另一方面是柴油机调速特性的改变，其特征是喷油泵调速器本身没有故障，而柴油机在运转过程中有额外柴油或可燃气体进入燃烧室燃烧。

发生“飞车”现象要果断采取紧急措施，用最有效的方法迫使柴油机紧急停车，这里介绍以下几种紧急措施：(1)迅速搬动停车手柄至停车位置；(2)堵塞进气管，切断空气的进入，迅速用衣服包紧空气滤清器，使发动机断气熄火，或者使用进气管上的防爆装置；(3)及时挂入高速挡，高档重负荷，迫使柴油机因扭矩不足而熄火；(4)切断燃油供给，关掉油路开关，卸松高压油管连接螺母。

第一章发动机主要性能数据一、型号、技术规格（一）发动机技术规格（二）发动机主要技术数据1、配气相位（以曲轴转角计）进气门：开启始点（上止点前）11°±7°关闭终点（下止点后）51°±7°排气门：开启始点（下止点前）51°±7°关闭终点（上止点后）11°±7°2、气门冷间隙：进气门0.40±0.05mm 排气门0.45±0.05mm3、点火提前角：（上止点前）38°±1°4、火花塞电极间隙：0.65～0.85mm5、主要螺栓、螺母扭紧力矩（N.m）主轴承螺母：1176～1372（或以490N.m扭矩扭紧，再转60°～70°）气缸盖螺母：320～360 （按交叉顺序以100、200、320～360N.m扭矩分三次轮换均匀旋紧）连杆螺母： 250～270曲轴平衡块螺栓：550+50 （以150、300、550+50N.m扭矩分三次轮换均匀旋紧）减震器安装螺栓：180～220飞轮固定螺栓：500～550二、主要附件技术规格1、点火控制器型号：CPU-12V1902、点火线圈型号：DQ170T3、火花塞铭牌：STITT型号：807BEX13.5型式：冷型4、混合器铭牌：IMPCO型号：200T-1型式：膜片式5、调速器铭牌：WOODWARD型号：2301A型式：全电式电源：24VDC6、压力调节阀铭牌：FISHER型号：FSS202CMB型式：膜片式7、电磁阀型号：ZCTB-50型式：双通、防爆式防爆等级：B、C电源：24VDC8、机油滤清器型式：纸质滤芯旁通阀开启压力：200kPa9、离心式滤清器转子转速：5000r/min通过能力：16～18L/min（油温75℃，压力600kPa）10、机油冷却器型式：水冷翅片式11、水泵型式：离心式转速：1909r/min排量：1000L/min扬程：20m12、空气滤清器型式：干式、纸质滤芯标定空气流量：2400m3/h总成原始阻力：3.2kPa12、启动电机型号：ST710功率：11kW电压：24V转向：顺时针（自启动小齿轮端视）13、冷却风扇型式：轴流式风扇直径：1300mm14、散热水箱型式：铜铝翼管式15、增压器型号：SJ150-9C型式：径流式压比：1.75～1.8016、中冷器型式：水冷翅片式第二章机体与气缸盖部分一、机体部分机体部分包括机体、气缸套、主轴承、齿轮罩壳和飞轮端罩壳等零件。

济南柴油机厂190系列柴油机操作规程目录1涉及的岗位及职责 (1)2190系列柴油机的安装 (2)3190系列柴油机启动前的检查 (3)4190系列柴油机的启动 (4)5190系列柴油机的运转 (5)6190柴油机运转时注意事项 (6)7190柴油机停车 (6)8190柴油机的拆卸 (7)9190柴油机检查及保养 (7)1涉及的岗位及职责1.1大班司机职责1.1.1在队长的领导下，保证机械设备的性能良好，所管的设备无脏、松、漏、缺现象。

1.1.2负责机房设备的安装校正，确保安装质量，达到标准化。

1.1.3按大班司机巡回检查路线要求对机房和发电房设备进行定期检查和维护，确保机械设备和电器设备正常运转和用电安全。

1.1.4指导柴油机司机合理选用所使用的油品。

1.1.5检查运转保养记录，保存好设备运转记录等原始资料。

1.2柴油机司机职责1.2.1负责全部动力及传动设备的使用、维护和保养工作，并填写好相关保养记录。

1.2.2及时解决在用设备的脏、松、漏、缺，杜绝跑、冒、滴、漏现象的发生。

1.2.3合理使用各种油品，符合季节规定。

1.3柴油机司助职责1.3.1协助柴油机司机做好所用设备的使用、维护和保养工作，保证设备的完好和生产的需要。

1.3.2协助柴油机司机填写好柴油机、联动机、空气压缩机的运转保养记录。

1.3.3协助柴油机司机及时解决在用设备的脏、松、漏、缺，杜绝跑、冒、滴、漏现象的发生。

1.3.4配合柴油机司机搞好油品的使用工作。

2190系列柴油机的安装2.1将柴油机组吊到机房底座上，根据飞轮连接盘到传动箱的尺寸，确定柴油机组在机房底座上的安装定位尺寸。

2.2连接输出设备，校正定位，紧固连接螺栓。

输入、输出连接盘的轴向偏差（平行度）和径向偏差（同轴度）应在规定的范围内。

（连接法兰端面平行度误差不大于0.5 mm；其轴心线的同轴度：水平方向为11^,垂直方向为3r^,只允许柴油机高于联动机组；万向联轴器花键轴轴向间隙为15mm〜20mm）。

柴油机产品分类表注：1.190系列柴油机型号编制规则P Z 12 V 190 B YM G2—1P-配套机（无标记-单机）。

YM：适用环境代号：1.无标记—平原地区 2.Y—高原地区 3.M—沙漠地区Z ：增压G2：用途代号：1.无标记—基本型2.G—工程机械3.D—发电机组4.J—内燃机车12：缸数 5.C—船用V：汽缸排列型式—1：标定转速代号：1.无标记—1500r/min 2.-1—1200 r/min190：缸径 3. –2—1000r/min 4.-3—1300r/minB：柴油机基本型变型代号（按A、B、C……标记）2，表内凡型号前带有“**”标记者，均有相应的配套机组。

如：Z12V190B型单机，其相应配套机组为Z12V190B 带有“**”标记的**PZ12V190BG2-3型柴油机标定转速为1300r/min；柴油机配套机组系指45电动钻机的发电机组动力。

柴油机主要性能和技术数据注：①功率标定的标准环境状况为：大气压力100Kpa，相对湿度30%，环境温度25℃，中冷器进水温度25℃，若不符合上述规定，柴油机功率应按GB1105.1-87予以换算修正。

标定功率是在标准环境状况下，柴油机在标定转速下的有效功率。

12h功率：是指柴油机允许连续运转12h的标定功率。

持续功率：是指柴油机允许长期连续运转的标定功率。

主要附件技术规格㈢柴油滤清器型式双体、毡筒、丝绢滤芯㈧机油滤清器型式纸制滤芯旁通阀开启压力196 kPa㈩预供机油泵1.手摇式预供机油泵型式单向活门式通过能力≥12L（每分钟扳动60次）（十一）水泵（十二）机油冷却器型式水冷管片式（十三）空气中冷器1.管片式中冷器型式扁铜管管片式2.水滴型中冷器型式水滴型管片式（十四）冷却风扇1.翼形冷却风扇型式轴流式风扇直径1305mm 2.平板式冷却风扇型式轴流式风扇直径1100mm（十五）散热器型式扁铜管管片式（十六）启动马达1.2.（十八）油压低自动停车装置停车动作始点压力245~294 k Pa柴油机主要数据：（一）主要调整数据4.喷油器供油压力喷油器供油压力19.6±0.49MPa（五）主要零件配合尺寸使用柴油机的注意事项使用柴油机时，操作者应严格遵守以下注意事项：⑴认真阅读柴油机使用说明书，熟练掌握柴油机的结构特点及使用操作方法⑵按照说明书中规定的牌号选用燃油和机油。
