【实用表格模板】隧道二衬钢筋4

2012年10月
六盘山隧道工程数量台帐（对上）
项目部名称：东毛高速A4合同段
填表说明：1、“设计量”一栏填写复核后上报给业主的工程数量。

2、“业主批复量”为业主实际批复的数量，若因强度等各种原因，业主按比例批复，则相应按批复的比例填写。

3、本表按隧道分别填写。

4、本台帐建立时要按照不同围岩级别按里程逐段列出。

5、本表应在图纸到位工程量复核完后建立填制“设计量”栏，过程中根据每月业主计量批复情况及变更情况及时更新。

6、上表中的“****”代表本表中未列出的可以单独计量的工程，如分别计量的不同型号小导管、分别计量的大管棚、分别计量的。

隧道⼯程表格填写标准及表格⽰例（超全表格共134页）检验批质量验收程序和记录表填写标准⼀、单元划分质量验收划分为单位⼯程、分部⼯程、分项⼯程和检验批。

路基、桥梁、涵洞、隧道具体划分详见各章分项⼯程检验批的划分及编号附表。

当本专业检验批质量验收记录表缺项时，可借⽤其他专业相同或类似⼯程表格填写。

⼆、验收程序⼯程质量验收采取分层次、逐级验收。

检验批验收→分项⼯程验收→分部⼯程验收→单位⼯程验收。

所有验收的基础就是检验批验收记录。

㈠、检验批验收组织：施⼯单位⾃检合格后报监理单位，由监理⼯程师组织施⼯单位专职质量检查员、技术负责⼈、⼯程负责⼈验收。

监理单位检查全部主控项⽬，⼀般项⽬的检查内容和数量可根据各项验收标准及设计⽂件的要求确定。

验收内容：验收内容包括实物检查和资料检查。

⑴实物检查①原材料、构配件和设备等的检验，按进场的批次和本标准规定的抽样检验⽅案执⾏。

②混凝⼟性能指标的检验，按验标规定的抽样检验⽅案执⾏。

③验标中采⽤计数检验的项⽬，按抽查点数符合验标规定的百分率检查。

⑵资料检查包括原材料、构配件和设备等的质量证明⽂件（质量合格证、规格、型号及性能检测报告等）和检验报告、施⼯过程中重要⼯序的⾃检和交接检验记录、平⾏检验报告、见证取样检测报告等。

验收标准：质量验收标准为合格，主要取决于主控项⽬和⼀般项⽬的检验结果。

⑴主控项⽬：是对安全、卫⽣、环境保护和公众利益起决定性作⽤的检验项⽬。

⑵⼀般项⽬：是除主控项⽬以外的检验项⽬。

不合格的处理：⑴经返⼯重做的或更换构配件、设备后的检验批，重新按验标验收。

⑵当试块试件的试验结果有怀疑时，或因试块试件丢失损坏、试验资料丢失等⽆法判断实体质量时，应邀请有资质的法定检测单位对实体质量检测鉴定，凡达到设计要求的检验批可予以验收。

标准不统⼀的处理：当涉及结构安全和系统功能的部分设计规范条⽂和设计⽂件对质量的要求与验标不⼀致时，应以设计⽂件为准。

㈡、分项⼯程由监理⼯程师组织施⼯单位分项⼯⼯程负责⼈、专职质量检查员、技术负责⼈验收。

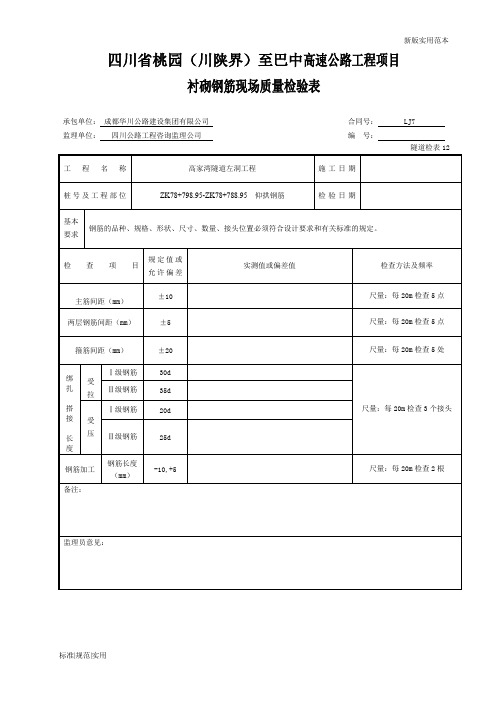

四川省桃园（川陕界）至巴中高速公路工程项目衬砌钢筋现场质量检验表承包单位：成都华川公路建设集团有限公司合同号： LJ7 监理单位：四川公路工程咨询监理公司编号：隧道检表12 工程名称高家湾隧道左洞工程施工日期桩号及工程部位ZK78+798.95-ZK78+788.95仰拱钢筋检验日期基本要求钢筋的品种、规格、形状、尺寸、数量、接头位置必须符合设计要求和有关标准的规定。

检查项目规定值或允许偏差实测值或偏差值检查方法及频率主筋间距（mm）±10 尺量：每20m检查5点两层钢筋间距（mm）±5 尺量：每20m检查5点箍筋间距（mm）±20 尺量：每20m检查5处绑扎搭接长度受拉Ⅰ级钢筋30d尺量：每20m检查3个接头Ⅱ级钢筋35d受压Ⅰ级钢筋20dⅡ级钢筋25d钢筋加工钢筋长度（mm）-10,+5 尺量：每20m检查2根备注：监理员意见：专业监理工程师：四川省桃园（川陕界）至巴中高速公路工程项目衬砌安装钢筋检查记录表承包单位：成都华川公路建设集团有限公司合同号： LJ7 监理单位：四川公路工程咨询监理公司编号：隧道记录表20合同段桃巴高速公路第7合同段工程名称高家湾隧左洞工程桩号或部位ZK78+798.95-ZK78+788.95仰拱钢筋检查日期检查项目允许值设计值实测值钢筋直径(mm) / 12主筋间距(mm) ±10 250箍筋间距(mm) ±20 250网孔尺寸(mm) ±10 250×250钢筋层距(mm) ±5 398邦扎搭接长度(cm) 受拉Ⅰ级钢30dⅡ级钢35d 受压Ⅰ级钢20dⅡ级钢25d保护层厚度(mm) 不小于设计40焊接预埋件位置钢筋骨架在模板内固定情况外观检查：监理：年月日四川省桃园（川陕界）至巴中高速公路工程项目衬砌钢筋现场质量检验表承包单位：成都华川公路建设集团有限公司合同号： LJ7 监理单位：四川公路工程咨询监理公司编号：隧道检表12 工程名称高家湾隧道左洞工程施工日期桩号及工程部位ZK78+798.95-ZK78+778.95仰拱钢筋检验日期基本要求钢筋的品种、规格、形状、尺寸、数量、接头位置必须符合设计要求和有关标准的规定。

建管：36 赤峰市赤承高速公路建设项目
茅荆坝隧道二衬混凝土分项工程开
工申请报告
合同号CMTJ-06
起止里程K103+610—K107+937.53
施工里程K104+078.53-K107+937.53
ZK104+080.53-ZK107+888.53
项目经理部（章）
申报单位：安通建设有限公司
申报日期：二○一一年六月二十六日
目录
合同号：CMTJ-06
建管：37
分项工程开工申请报告
承包商：安通建设有限公司合同号：CMTJ-06监理单位：中国公路工程咨询集团有限公司建管： 38
分项工程开工批复单
施工单位：安通建设有限公司合同号：CMTJ-06 监理单位：中国公路工程咨询集团有限公司建管：29
现场管理人员报审表
承包单位：安通建设有限公司合同号：CMTJ-06监理单位：中国公路工程咨询集团有限公司建管：39
专业监理工程师：
进场机械设备报验表
承包单位：安通建设有限公司合同号：CMTJ-06 监理单位：中国公路工程咨询集团有限公司建管：40
专业监理工程师：
试验室测试仪器装备表
承包单位：安通建设有限公司合同号：CMTJ-06 监理单位：中国公路工程咨询集团有限公司建管：41
专业监理工程师：。

注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。

注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。

注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。

注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。

工程名称交底日期2020年04月28日施工单位分项工程名称区间二次衬砌钢筋施工交底提要区间二次衬砌标准断面钢筋施工技术交底（区间A、B1、B2、B3型断面）交底内容：图3-1 施工流程图审核人交底人接受交底人注：1、本表一式五份，产权单位、建设单位、运营单位、施工单位、档案馆保存。

工程名称交底日期2020年04月28日施工单位分项工程名称区间二次衬砌钢筋施工交底提要区间二次衬砌标准断面钢筋施工技术交底（区间A、B1、B2、B3型断面）交底内容：3.2隧道二衬施工方案区间标准断面A、B1、B2、B3断面采用模板台车衬砌，各作业面按初支基面处理、防水作业、钢筋绑扎、砼浇筑、砼养护、二衬背后回填注浆，形成流水作业线。

二衬砼分两次施工，先施工仰拱砼，然后施工拱墙砼。

3.3二衬施工工艺流程标准断面二衬施工顺序：基面处理→施做仰拱防水层→施作细石砼保护层→仰拱钢筋绑扎支模→仰拱砼浇筑→施做拱墙防水层→拱墙钢筋绑扎→台车就位、砼浇筑→下一循环。

TA10 太原铁路枢纽新建西南环线铁路工程工程质量检验报验单工程名称：太原铁路枢纽新建西南环线铁路工程施工标段：XNHS-2施工单位：中铁十五局集团有限公司太原铁路枢纽新建西南环线铁路工程第二合同段项目经理部编号：致太原铁路枢纽新建西南环线工程甘肃铁一院监理站（项目监理机构）：根据施工承包合同和设计文件要求，我单位已完DK14+787.9～DK14+779 洞身二衬防水和排水工程并自检合格，今报请检验。

附件：1、防水板施工检验批质量验收记录表承包单位：（章）质量检查工程师：日期：监理工程师检查意见：本检验批经监理工程师检验合格，准进入工序。

专业监理工程师：日期：太原铁路枢纽新建西南环线工程[防水板防水]防水板施工检验批质量验收记录表04010504□□□□□单位工程名称晋祠隧道分部工程名称防水和排水分项工程名称防水板防水验收部位DK14+787.9～DK14+779.0 防水板防水施工单位中铁十五局集团有限公司太原铁路枢纽新建西南环线铁路工程第二合同段项目经理部项目负责人王红升施工质量验收标准名称及编号《铁路隧道工程施工质量验收标准》TB10417—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1防水板及复合材料的材质、性能、规格第8.5.1条防水板材质合格证编号：土工布材质合格证编号：防水板试验报告编号：土工布试验报告编号：质量合格2 防水板焊接质量第8.5.2条防水板焊接采用双焊缝，质量合格3 防水板铺设范围和铺挂方式第8.5.3条从隧道顶拱中间向两侧边墙全环铺设，下部防水板压住上部防水板，松弛度留有余量，铺挂采用热熔垫圈动作。

符合规定。

一般项目1 铺挂防水层对基面要求第8.5.4条基面坚实、平整、圆顺，无漏水；阴阳角处做成圆弧形。

符合规定。

防水板搭接宽度可以有正负偏差，填-10至+10间数据2 焊缝外观质量第8.5.5条防水板焊缝无漏焊、假焊、焊焦、焊穿等现象。
