核子称操作规程核子称是一种用于测量物体质量的精密仪器，在科学研究、工业生产以及医疗诊断等领域有着广泛的应用。
为了保证核子称的精确性和准确性，在操作核子称时需要遵守一系列规程和注意事项。
本文将介绍核子称的操作规程，希望能对使用者提供一些帮助。
一、前期准备1. 核对设备：在开始操作核子称之前，需要核对设备的正常性和准确性。
首先检查核子称的电源是否正常连接，仪表显示是否正常。
然后使用校准物体进行零点校准和灵敏度校准，确保仪器的零点和灵敏度符合要求。
2. 准备样品：选择适当大小和重量的样品，并保证样品的完整和干燥。
对于粉末状样品，应先以合适的容器取样，并确保容器的质量已知和稳定。
二、操作步骤1. 清洁仪器：在使用核子称之前，应确保仪器的清洁和无尘。
使用干净的软布或纸巾轻轻擦拭仪器的外部和平台，排除可能干扰测量的外部因素。
2. 将样品放置在仪器平台上：将准备好的样品小心地放置在核子称的平台上，并确保样品与平台接触良好，不产生晃动和摩擦。
避免在样品上施加额外的压力或力量。
3. 仪器校准：在放置样品后，进行仪器的自动或手动校准。
根据需要选择适当的校准模式和校准质量，按照仪器操作手册的要求进行校准操作。
校准应在室温下进行，并根据样品的性质和形状选择合适的校准方法。
4. 记录测量数据：在进行样品测量时，应记录测量的时间、日期、样品重量等信息，并使用合适的记录方式，如笔记本、电子表格等。
确保数据的准确性和可靠性，并保留原始数据和相关记录。
5. 测量样品重量：在进行测量之前，样品应与室温平衡一段时间，以消除温度差异对测量结果的影响。
然后按下启动按钮，观察仪器的测量数值并记录。
测量结果应包括数值和相应的单位（如克或毫克）。
6. 清洁仪器：在完成样品测量后，应将样品从核子称上取下，彻底清洁仪器平台和传感器，并保持仪器处于正常状态。
三、注意事项1. 避免过大样品：使用核子称时，应避免超过仪器最大承重能力的样品。
如果样品重量超过仪器的测量范围，可能会导致仪器损坏或测量结果不准确。

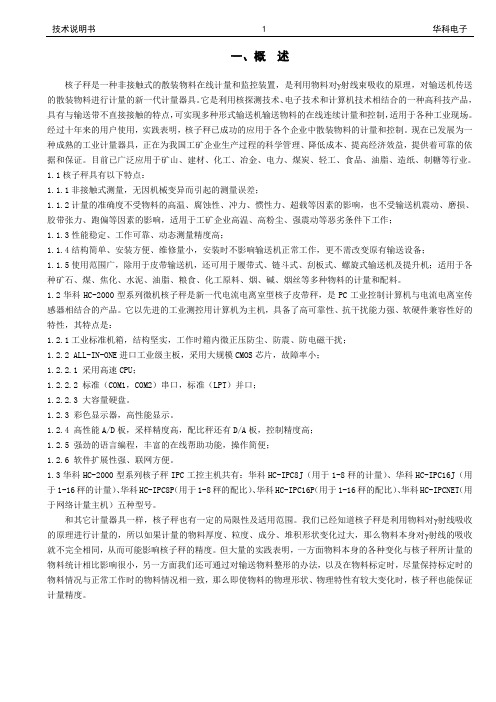

一、概述核子秤是一种非接触式的散装物料在线计量和监控装置，是利用物料对γ射线束吸收的原理，对输送机传送的散装物料进行计量的新一代计量器具。
它是利用核探测技术、电子技术和计算机技术相结合的一种高科技产品，具有与输送带不直接接触的特点，可实现多种形式输送机输送物料的在线连续计量和控制，适用于各种工业现场。
经过十年来的用户使用，实践表明，核子秤已成功的应用于各个企业中散装物料的计量和控制。
现在已发展为一种成熟的工业计量器具，正在为我国工矿企业生产过程的科学管理、降低成本、提高经济效益，提供着可靠的依据和保证。
目前已广泛应用于矿山、建材、化工、冶金、电力、煤炭、轻工、食品、油脂、造纸、制糖等行业。
1.1核子秤具有以下特点：1.1.1非接触式测量，无因机械变异而引起的测量误差；1.1.2计量的准确度不受物料的高温、腐蚀性、冲力、惯性力、超载等因素的影响，也不受输送机震动、磨损、胶带张力、跑偏等因素的影响，适用于工矿企业高温、高粉尘、强震动等恶劣条件下工作；1.1.3性能稳定、工作可靠、动态测量精度高；1.1.4结构简单、安装方便、维修量小，安装时不影响输送机正常工作，更不需改变原有输送设备；1.1.5使用范围广，除用于皮带输送机，还可用于履带式、链斗式、刮板式、螺旋式输送机及提升机；适用于各种矿石、煤、焦化、水泥、油脂、粮食、化工原料、烟、碱、烟丝等多种物料的计量和配料。
1.2华科HC-2000型系列微机核子秤是新一代电流电离室型核子皮带秤，是PC工业控制计算机与电流电离室传感器相结合的产品。
它以先进的工业测控用计算机为主机，具备了高可靠性、抗干扰能力强、软硬件兼容性好的特性，其特点是：1.2.1工业标准机箱，结构坚实，工作时箱内微正压防尘、防震、防电磁干扰；1.2.2 ALL-IN-ONE进口工业级主板，采用大规模CMOS芯片，故障率小；1.2.2.1 采用高速CPU；1.2.2.2 标准（COM1，COM2）串口，标准（LPT）并口；1.2.2.3 大容量硬盘。

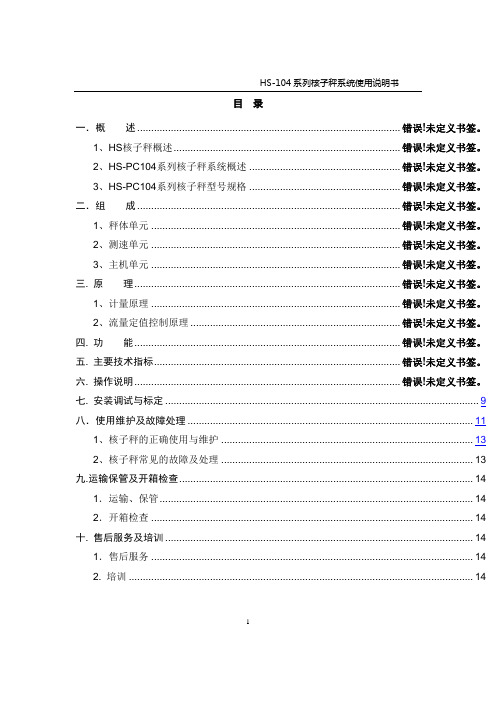

HS-104系列核子秤系统使用说明书目录一．概述 ..................................................................................................... 错误！未定义书签。
1、HS核子秤概述...................................................................................... 错误！未定义书签。
2、HS-PC104系列核子秤系统概述........................................................ 错误！未定义书签。
3、HS-PC104系列核子秤型号规格........................................................ 错误！未定义书签。
二．组成 ..................................................................................................... 错误！未定义书签。
1、秤体单元................................................................................................ 错误！未定义书签。
2、测速单元................................................................................................ 错误！未定义书签。
3、主机单元................................................................................................ 错误！未定义书签。

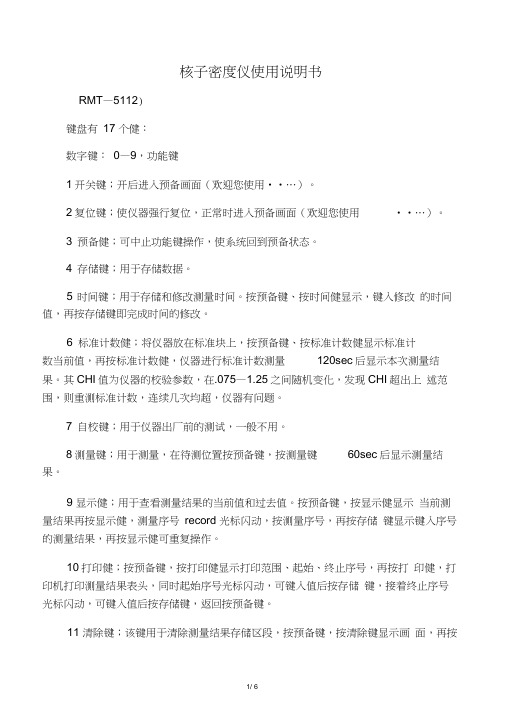

核子秤操作说明一基本操作1 启动操作：打开核子秤主机显示器电源。
打开核子秤主机电源。
核子秤主机自检完毕后进入主画面(动态参数)。
等画面各参数稳定后打开信号变送器的电源。
2 关机操作：关闭信号变送器电源。
关闭核子秤主机电源。
关闭核子秤主机显示器电源。

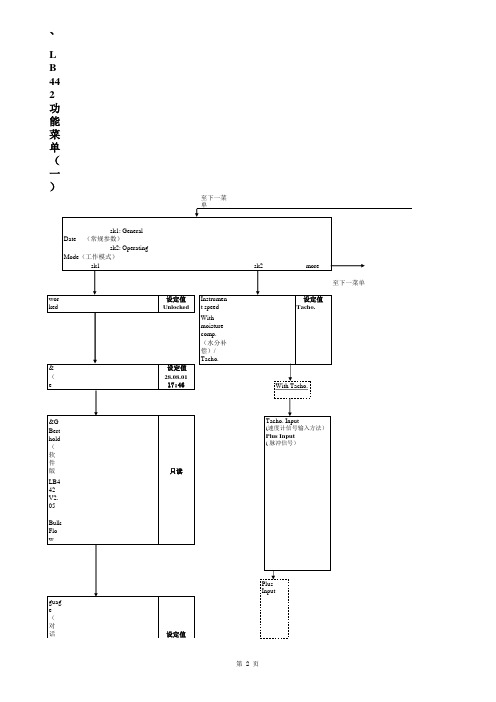

二功能键使用说明在启动核子秤主机后，屏幕上将显示动态参数数据，在屏幕下方有一排提示，说明F1-F9功能键的作用。
具体说明如下：1 F1键：按F1键将进入数据查询画面。
在屏幕上方输入想要查询数据的年月日，将显示这一天中每20分钟的累计量，再按一下此键将显示班产、日产、月产和年产数据。
再按一下此键显示的是每个班的运行时间。
再按一下此键显示的是流量曲线。
如果没有数据，将提示没有查到数据。
2 F2键：按F2键将进入动态参数画面。
在此画面上能看到各系统的信号、负荷、流量、零点均值、累计量（一列单位：吨，另一列单位：公斤）。
在此画面按“F10”键，然后按数字键可将数字键所对应的数字栏累计量清零。
（例如按2键，可将第二栏累计量清零）在此画面按F7键，然后按数字键依次输入年、月、日、时、分、秒在按Enter键确认，可当前时间。
再按F7键，然后按数字键输入6位密码再按Enter键，可修改密码。
在主画面按F2键将显示的是班产、日产、月产和年产的数据。
再按下此键返回主画面。
3 F3键：按F3键将进入静态参数画面。
在此画面上可修改个静态参数。
修改方法是：按←↑、→、↓键移动光标到需要修改参数栏，按数字键输入数字，然后按Enter确认。
（注：必须在解密码后才可以对其进行修改）。
4 F4键：按F4键将进入调节参数画面。
在此画面上可修改各控制参数。
修改方法和F3键的方法一致。
本调节参数无需用户修改。
一旦误操作，请按修改方法恢复原样。
5 F5键：按F5键将进入状态信息画面。
在此画面上可切换工作状态。
切换方法是：按“←、↑、→、↓”键移动光标到需要切换的状态栏，然后按Enter键进行切换。
核子秤简介
核子秤（核子称）用于各种散装固态物料的在线连续计量及配料控制。
广泛的应用于水泥、煤炭、炼焦、钢铁、矿山、发电、化工、食品等行业。
适用于下列输送机：皮带输送机、螺旋式给料机、槽形链式输送机、刮板式输送机、链斗式输送机、履带输送机。
原理：
根据物料对射线强度的衰减比计算出输送机负荷，再乘以输送机速度得出物料流量及累计量。
性能指标：
1、在输送机正常工作时，动态累积量计量误差≤1.0%（物料负荷在满量程的20%-100%范围内变化）；
2、在正常工作条件下，48小时内零点漂移±0.2%。
产品特点：
1、非接触式测量，不受皮带张力变化及皮带机震动影响。
2、安装方便，不需对输送机进行任何改动。
3、适应恶劣环境条件。
4、检测数据齐全：为用户提供了瞬时流量、输送机负荷、年、月、日、班、时产量及总量累计，报表统计分析及打印等。
核子秤使用技术手册一、概述物料在线连续计量是工业生产过程中的一个重要环节。
提高计量检测水平和加强工业自动化程度是企业提高产品质量,增加产品产量的一个重要手段。
传统的电子皮带秤是采用压力传感器与微机组成的接触式自动称重仪器，其动态精度可达到1%以下。
但由于是接触式的，它要受皮带颠簸、超载、滚轮偏心、皮带张力变化和刚度变化等因素影响，又由于采用的是压力传感器，其器件本身的精度受温度影响较大，且不适合于工作在高温度、高粉尘、强辐射场所，更难应用到刮板、螺旋、链斗、提斗和管道输送等方式的输送机上。
实际使用中需不断地对电子秤进行调整，否则会产生系统偏差准确度没有保证。
由于它需要经常校正和维修，给计量工作带来繁重的负担，因此不能保证长期稳定、可靠地工作。
我公司研制生产的DF系列多功能微机核子秤是采用先进的计算机技术、核探测技术、微电子技术研制成功的非接触式物料连续计量控制系统。
由于是非接触式的，因此克服了电子皮带秤计量的诸多缺点，可以在许多场合较之电子皮带秤更好的工作。
该系统适用于建材、冶金、矿山、化工、电力、煤炭、轻工、食品、港口、运输等行业的各种散装固态物料的在线连续计量。
为工业现场物料计量与实时控制提供了一套性能稳定、质量可靠的计量检测设备。
本公司已成功的将其应用到矿山、冶金、建材、化工等行业的计量与控制中，使用户取得了显著的经济效益。
1、DF 系列核子秤适用的输送机类型1）皮带输送机2）螺旋输送机3）链斗输送机4）刮板式输送机5）履带输送机6）拉链输送机2、DF系列核子秤的特点1）动态非接触式计量：不受输送机震动、皮带冲力、张力的影响。
2）输送机不需任何改动。
可在输送机正常工作状态下进行安装、调试、标定、维护，对输送机不需作任何改动。
3）适合恶劣环境条件：可在高、低温环境下工作，不受物料流量大小的影响，不受环境粉尘、腐蚀气体、空气温度高的影响。
4）计量精度高：采用不锈钢作为电离室壳体，使用周期长，性能稳定，工作可靠，结构简单，安装方便。
核子秤标定方法
1、核子秤标定方法
核子秤是一种特殊的电子秤，它是一种'特殊的'原子能技术，特别用于重量测量。
鉴于其超精确的量程和精度要求，在使用前必须对核子秤进行标定，以确保其准确度。
下面将介绍核子秤标定的方法：（1）首先，准备好标定所需的器材：核子秤本体、校准证书、校准物质、清洗用溶剂和维护工具。
（2）检查核子秤的性能和安全性，确认核子秤正常可用，并确认核子秤的普通程序正确安装。
（3）为核子秤设置恰当的参数，包括量程、精度等，确保核子秤正常运行。
（4）将校准物质放在核子秤上，检查核子秤的显示值，并与校准证书上的值进行比较，以验证核子秤的精确度。
（5）将核子秤清洗，确保核子秤的外部清洁，并用清洗溶剂清洗核子秤内部的细部，以确保无畸变的量测结果。
（6）检查核子秤的电源线，确认其正常，并用专业工具定期维护核子秤，以确保其可靠性和正常工作。
根据以上步骤，我们可以正确地进行核子秤的标定，以确保核子秤的精准度和可靠性。
- 1 -。
核子秤使用技术手册一、概述物料在线连续计量是工业生产过程中的一个重要环节。
提高计量检测水平和加强工业自动化程度是企业提高产品质量,增加产品产量的一个重要手段。
传统的电子皮带秤是采用压力传感器与微机组成的接触式自动称重仪器，其动态精度可达到1%以下。
但由于是接触式的，它要受皮带颠簸、超载、滚轮偏心、皮带张力变化和刚度变化等因素影响，又由于采用的是压力传感器，其器件本身的精度受温度影响较大，且不适合于工作在高温度、高粉尘、强辐射场所，更难应用到刮板、螺旋、链斗、提斗和管道输送等方式的输送机上。
实际使用中需不断地对电子秤进行调整，否则会产生系统偏差准确度没有保证。
由于它需要经常校正和维修，给计量工作带来繁重的负担，因此不能保证长期稳定、可靠地工作。
我公司研制生产的DF系列多功能微机核子秤是采用先进的计算机技术、核探测技术、微电子技术研制成功的非接触式物料连续计量控制系统。
由于是非接触式的，因此克服了电子皮带秤计量的诸多缺点，可以在许多场合较之电子皮带秤更好的工作。
该系统适用于建材、冶金、矿山、化工、电力、煤炭、轻工、食品、港口、运输等行业的各种散装固态物料的在线连续计量。
为工业现场物料计量与实时控制提供了一套性能稳定、质量可靠的计量检测设备。
本公司已成功的将其应用到矿山、冶金、建材、化工等行业的计量与控制中，使用户取得了显著的经济效益。
1、DF 系列核子秤适用的输送机类型1）皮带输送机2）螺旋输送机3）链斗输送机4）刮板式输送机5）履带输送机6）拉链输送机2、DF系列核子秤的特点1）动态非接触式计量：不受输送机震动、皮带冲力、张力的影响。
2）输送机不需任何改动。
可在输送机正常工作状态下进行安装、调试、标定、维护，对输送机不需作任何改动。
3）适合恶劣环境条件：可在高、低温环境下工作，不受物料流量大小的影响，不受环境粉尘、腐蚀气体、空气温度高的影响。
4）计量精度高：采用不锈钢作为电离室壳体，使用周期长，性能稳定，工作可靠，结构简单，安装方便。
正常工作条件下基本不需维修。
5）检测数据齐全：为用户提供了瞬时流量，输送机负荷，年、月、日、班、时产量及总累计量，报表统计分析及打印等第一手计量与管理信息。
二、核子秤相关数据1、基本参数动态精度：动态累计误差≤1.0%稳定性：在正常工作条件下，48小时内零点漂移±0.2%平均无故障时间>15000小时探测器到主机最大距离<５公里（对Ｉ－Ｆ前放）最大流量：3000T/H输送机速度：0.1～5M/S(可依照现场环境适度变更)皮带宽度：300～1500Ｍ(可依照现场环境适度变更)2、工作电源交流220V±10%，50HZ3、使用环境探测器：温度-30°C～＋60°C主机：温度０°C～＋40°C、湿度＜90%。
三、核子秤原理核子秤是利用物料对γ射线的吸收原理而研制的，由放射源、A 型支架、探测器、速度传感器（测速开关或继电器）、微机及电源系统组成。
输送带在A型支架中间穿过。
放射源稳定地放射γ射线，在A型支架构成的平面内呈扇形照射，物料从A型支架中间穿过，射线的一部分被物料吸收，其余部分穿透物料照射到γ射线探测器上，因此γ射线探测器输出信号的大小反映出输送机上物料的多少，γ射线穿透物料后强度变化规律如下：n=N×EXP(-μ×F/S)其中：μ-物料的质量吸收系数F-输送机负荷S-物料宽度N-空载时探测器γ射线强度n-负载时探测器处γ射线强度γ射线探测器输出信号U与γ射线强度成正比，因此有：u=U×EXP(-μ×F/S)其中：U-空载时的输出信号u-负载时的输出信号令K2=-S/μ，（吸收参数==物料宽度/质量吸收参数）则F=K2×LN（u/U）+K1K1为修正值，一般取0。
测量u、U，并通过标定K2值确定，即可得到输送物料负荷F，输送机的速度V 可由测速装置的脉冲信号经计算得到：V= K4×V1+ K3其中：V-输送机速度V1-速度脉冲信号K4-速度参数K3-修正值，一般取0。
输送机输送的物料流量P可由下式计算得出：P=F×V由此可求出物料累计量W：W=∫Pdt=∑Fi×Vi×Δt其中：Fi-输送机瞬时负荷Vi-输送机瞬时速度Δt-累计时间间隔由核子秤的原理公式可知：在皮带不发生性质变化及承载物料无性质变化时，核子秤的计量精确度由零点及吸收参数（K2）确定。
四、核子秤组成部分1、现场探测部分1）放射源放射源封装在壁厚大于8厘米的铅罐中，铅屏蔽层使输出器表面附近的γ射线强度低于国家规定的安全值，输出器下方开有42度出射扇形孔。
当输出器处于“开”位置时，放射源被旋到下方，射线从扇形孔中射出形成扇形辐射区穿过皮带射到γ射线传感器。
其辐照区限制在支架范围内。
当输出器处于“关”位置，放射源旋到上方，射线准直输出孔被铅体挡住，没有射线输出。
旋转手柄在“开”、“关”位置处均有锁孔对应，可以用锁锁住以保证输出器的开关状态稳妥锁定。
γ射线源的活度界于30~100毫居里。
2）电离室探测器γ射线照射某些惰性气体分子时能使其电离产生电荷，收集这些电荷可以测出入射的γ射线强度。
利用这个原理制成的γ射线传感器有电离室、计数管等。
本产品中采用的电离室γ射线传感器是一种直径154厘米、长度与皮带宽度适配的无缝钢管密封充气部件与前放板和电源板组成。
由于它在工作中不与传送带接触，这使其高稳定、长寿命、安装简单等优越性愈加突出。
3）安装支架核子秤秤体部分在现场安装在皮带支架上，支撑部分包括A型臂、底座、放射源支撑板组成，安装方式为焊接及螺栓连接。
4）测速装置核子秤的测速装置分为两大类，即速度通断传输装置和速度测量装置。
速度通断传输装置用于载料皮带为恒速的情况下，仅在皮带启动及停止的情况下输出一个开关量信号，由主机采集处理。
速度测量装置包括接近开关、旋转编码器等，与皮带系统中有同心旋转的部分连动，将皮带速度转化为频率信号或电信号送入主机，由主机处理。
2、信号传输部分1）信号电缆核子秤的信号为频率信号，传输电缆一般选用4*0.5的双屏蔽信号电缆，特殊情况下可以选择其他型号，但必须保证双重屏蔽，以隔离现场的信号干扰。
2）信号变送器信号变送器由变送器箱体、航空插头、直流电源等器件构成。
主要用途为将现场电离室信号转送到核子秤主机，同时为D/A、A/D及开关量等信号提供电源。
以DF系列测控仪作为主机时无变送器。
3、信号采集及处理部分1）工控主机核子秤主机一般对于配置要求不高，近年开发出基于WINDOWS2000操作系统的应用程序后开始对于配置有更高的要求。
主机部分含各种专用板卡，用以完成信号采集、信号处理、信号发送等具体工作，与信号变送器用扁平信号线连接。
2）DF系列测控仪DF系列测控仪是我公司自行研制的新一代测控仪表。
具体使用参见随机说明书。
3）打印机打印机为常用外设，核子秤应用程序可为用户提供一定的报表功能，打印机的安装及连接可参阅随机的用户手册。
4）数码显示装置此装置为我公司自行研制的现场计量实时显示装置，与系统主机间采用RS-485通讯方式，具体使用参见随机说明书。
五、核子秤的现场安装1、现场探测装置的安装1）支架的安装A、核子秤的支架安装应与现场协调进行，同时对应于不同的标定方法及皮带长度应考虑不同的安装方式。
一般情况下，应遵循几个基本要求即：尽量避开皮带的首轮及尾轮、选取物料有代表性的位置、对于有防偏轮的皮带，尽量安装于靠近防偏轮的前段（皮带运行方向为前）、与皮带的上料口与下料口保持至少一米的距离、较长的皮带应考虑皮带支架的抗压性及震动，尽量远离有大的震动及抖动的位置。
B、选取安装点后，将底座平行于皮带运行方向焊接在皮带支架上，A型臂与放射源支撑板用螺栓连接，尽量保证A型臂、放射源支撑板与皮带横截线构成等腰梯形。
应严格保证该梯形的上底边（放射源支撑板）的中心（即放射线出射孔的中心）与皮带横截线中心相连的直线垂直于皮带横截面。
2）电离室探测器的安装A、电离室探测器一般穿过支架底座安装在上、下皮带之间，平行于皮带横截线。
B、电离室探测器安装就位后应保证其中心（在外壳上以黄线标出）与放射线出射孔的中心和皮带横截线中心构成三点一线。
C、安装完全就位后，将电离室探测器固定。
3）放射源的安装A、放射源由国家指定单位生产，其规格较为统一，因此安装时注意将开关朝向A型臂即可。
在可能情况下将放射源的标识牌朝向较亮的一边以利于现场检验。
然后用螺栓固定。
B、放射源安装就位后，应将钥匙交给用户方保管，并提醒用户制作警示牌。
4）测速装置的安装A、速度通断传输装置常用220V交流继电器，应请现场的电工安装，安装要求为继电器的工作电压（220V~）应与皮带的启停联动，皮带运转时继电器得电，皮带停转继电器即断电。
B、速度测量装置目前由八爪轮与金属接近开关构成，其安装方式为将八爪轮安装于皮带首轮或尾轮的传动轮轴上，使其和皮带传动轮同心旋转，金属接近开关则以支架或悬吊的方式安装，使其接近八爪轮的金属爪，这样当皮带运行时八爪轮随之旋转，金属接近开关感应金属，产生频率信号，由核子秤电源板处理后送回主机处理。
2、信号传输部分的安装1）核子秤电源电缆核子秤的工作电压为220V~，因为电离室探测器的工作电流很低，因此对于电源没有过多要求，保证可以持续供电并且无高压串入即可，有条件的现场也可从现场配电室单独供电。
2）核子秤信号电缆核子秤的信号电缆一般选用四芯信号电缆，电缆的敷设应避免接头，在线路上避免穿越高压线路。
某些线路高架的现场应提醒现场注意防雷。
3）速度测量装置电缆核子秤信号送往主机仅用四芯电缆其中两芯，另两芯可用于速度信号的传递，如果为继电器则将继电器的一组常开节点送往主机，如为金属接近开关，则按照说明书将其接线接入核子秤电离室，此时电离室的信号四芯插头的三四脚输出一组速度频率信号。
4）数码显示装置及连线数码显示装置为公司自行开发的通讯装置，与核子秤一般为一一对应显示，悬挂在现场需要的位置。
它的接线方式参见数显说明书。
5）信号变送器信号变送器放置于主机附近，以扁平电缆与主机连接。
二者均为发货前作好。
现场连接即可。
3、放射性标识及相应防护措施根据现场要求可以为现场提供制作方法及规格，由现场自行制作安装。
4、信号采集及处理部分的安装1）工控主机工控主机为核子秤的主要计算部分，一般要求现场提供通风及电压稳定的位置，并且应要求现场指定专人管理，随机应带核子秤使用说明交给现场。
2）DF系列测控仪DF系列测控仪一般安装在距核子秤安装皮带较近的位置，应提示现场注意提供基本的防尘措施，并要求工作电压（220V~）稳定安全。
随机应为现场提供说明书及接线图。
