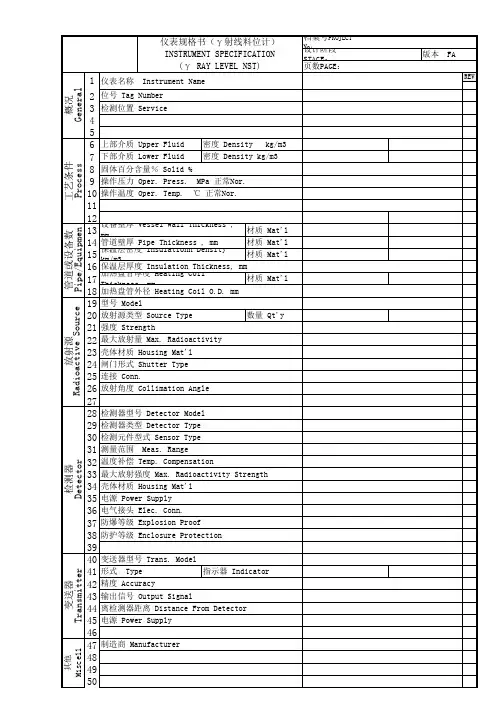

γ射线料位计说明书一、概述LW-99型料位计是与LWJ-77型及LWJ-84型兼容的计数管型γ射线料位计。
LW-99型料位计的机箱和探头与LWJ-77及LWJ-84型相比有了很大的改进。
LWJ-77及LWJ-84过去出问题往往是电源，尤其是夏天，天气潮湿，温度高，大功率器件是最易出问题的部件。
针对这些问题，在设计时，高压电源及主要部件采用模块设计，变压器选用全密封型，功耗降低了十几倍，整个电路已没有大电流器件；同时防潮性能大大提高。
所以可靠性也大大提高了。
LW-99型料位计是用于料位、物位监视的核子仪器，广泛应用于水泥、化工、冶金、炼焦、石油、煤炭、采矿等各类工矿企业及科研部门。
尤其在立窑卸料控制已成了必备仪器。
γ射线料位计、核子秤、配料系统等产品已成我公司的主导产品。
本仪器是根据放射性同位素放出γ射线通过物料后被吸收减弱程度的不同，对各种形态的物料（可以是固态，液态，粘稠流体等）位置进行非接触监控，当料位高于或低于预定的料位线时，仪器灯光及表头指针给予不同显示，并能送出控制信号供自动控制系统使用。
使用γ射线料位计可以控制物料容器在某一料位面上的卸料、进料或两个料位面上的卸料、进料控制。
LW-99型只有一块电路板，体积小，重量轻，灵敏度高，反应快，安装方便，不易出毛病，维修量很小；不受高温、高压、强酸、强碱等特殊环境影响，也不会影响物料的正常流程。
二、主要技术指标1、最低可动作γ射线通量率：＜100个/秒厘米2；2、指示值建立时间：≤20秒；3、输出开关信号触点容量（电阻性负载）：AC380V/2.5A；4、可测容器最大直径：4~10米（视容器壁厚，壳体材料密度及容器内结瘤情况而定）；5、环境温度：-20~+50℃；6、使用电源：交流220伏，功率消耗小于20瓦；7、探头体积：φ60×300mm；8、放射源有效期：大于30年；9、传输距离：300米；10、仪器体积：220宽×165深×110高mm；11、延时控制：可调范围：0~30秒；12、成套性：仪表一台，探头一支，放射源一个，电源线一根，四芯电缆一根（20米），说明书一份。
Services PressureTemperature LiquidAnalysis Registration SystemComponentsSolutionsBA 236F/00/en/11.0452023879操作指南放射性测量仪表Gammapilot M FMG60简介操作指南内容本操作指南描述了放射性一体化变送器Gamm a pi lot M F M G60的安装和调试，包括了标准测量任务需要的所有功能。
此外，G amm api lot M F MG60还提供了一些附加功能，比如测量值的优化和转换等，这些功能不包括在本操作指南中。
所有仪表功能的简介见附录。
在操作指南BA287F/00/en“G a mm apil ot M-仪表功能描述”的中包含了所有仪表功能的详细描述，这些都可以在在仪表附带的“T OF Too l-F iel dToo l P a c ka ge”光盘1中找到。
1安全指南2标识3安装4接线5操作6调试1.1正确使用1.2安装，调试和操作1.3危险区域1.4辐射防护1.5安全规范与符号2.1G a mma pi l ot M 的组件2.2铭牌2.3产品结构2.4交货范围2.5提供的文件2.6证书和认证2.7注册商标3.1交货、运输与储存3.2安装条件3.3水冷3.4安装检查4.1端子腔室4.2电缆入口4.3端子分配4.4总线插头连接器4.5电势平衡4.6端子腔室A 接线4.7端子腔室B 接线4.8远程显示和操作模块FH X40的连接4.9级连模式连接4.10限位检测触点连接4.11接线后检查5.1操作选项简介5.2操作显示5.3可选操作选项5.4锁定/解锁设置5.5复位到默认配置6.1简介6.2仪表上电6.3基本设置6.4料位测量和限位检测标定6.5密度和浓度测量标定7故障诊断8维护和维修9附件10技术数据11附录索引清洁去污声明7.1系统信息7.2可能的标定故障8.1外部清洗8.2维修8.3Ex-或SI L -认证设备的维修8.4更换8.5返修8.6处理8.7Endr ess +Ha use r 公司9.1Com m ubo x F X A1919.2FXA 193服务接口9.3FHX 40远程显示9.4FHG 60安装设备（用于料位测量和限位检测）9.5密度测量的支架9.6密度测量的测量路径10.1技术数据一览11.1料位测量操作菜单11.2限位检测操作菜单11.3密度和浓度测量操作菜单11.4测量原理故障联系地址的的的491421313944458910111212131314151920212122232425262728293031323637383940414757656971768088916568696969696970707171727375757680828486目录1安全指南1.1正确使用1.2安装、调试和操作1.3危险区域Gam map il ot M 是一个能够提供非接触料位测量、限位检测、密度和浓度测量的一体化变送器。

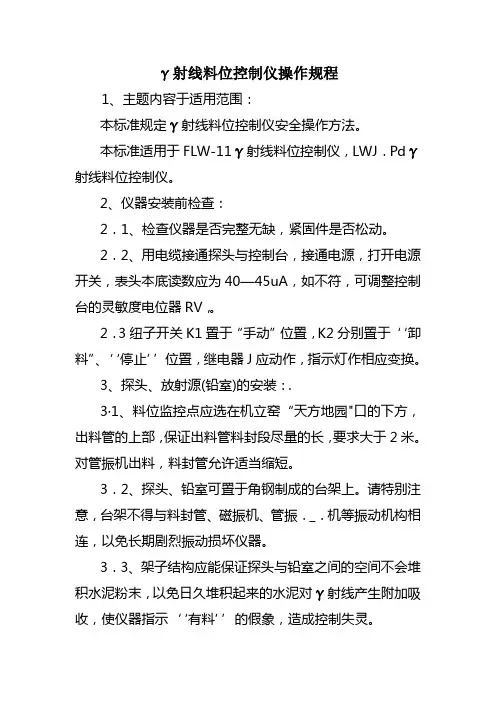

γ射线料位控制仪操作规程1、主题内容于适用范围：本标准规定γ射线料位控制仪安全操作方法。
本标准适用于FLW-11γ射线料位控制仪，LWJ．Pdγ射线料位控制仪。
2、仪器安装前检查：2．1、检查仪器是否完整无缺，紧固件是否松动。
2．2、用电缆接通探头与控制台，接通电源，打开电源开关，表头本底读数应为40—45uA，如不符，可调整控制台的灵敏度电位器RV，。
2．3纽子开关K1置于“手动”位置，K2分别置于‘‘卸料”、‘停止’’位置，继电器J应动作，指示灯作相应变换。
3、探头、放射源(铅室)的安装：．3·1、料位监控点应选在机立窑“天方地园"口的下方，出料管的上部，保证出料管料封段尽量的长，要求大于2米。
对管振机出料，料封管允许适当缩短。
3．2、探头、铅室可置于角钢制成的台架上。
请特别注意，台架不得与料封管、磁振机、管振．_．机等振动机构相连，以免长期剧烈振动损坏仪器。
3．3、架子结构应能保证探头与铅室之间的空间不会堆积水泥粉末，以免日久堆积起来的水泥对γ射线产生附加吸收，使仪器指示‘‘有料’’的假象，造成控制失灵。
3．4、的出口，要面对探头；探头和铅室的中心线应通过料管的中心线。
3．5、铅室安装在靠近卸料管约5一l0厘米处；探头距铅室1米左右。
3．6、外界的交流接触器不得使用380V电源，以免损坏仪器内部的继电器及其它元件。
外控接线柱继电器触头为"--'220V，3A。
4、调试4．1、卸开铅室项部的一个螺丝，转动铅室内芯180。
，使放射源处于开启状态。
拧上螺丝，固定内芯。
4.2、使出料管内监测端无料，调节后面板上的灵敏度电位器RV2使表头读数为>90uA。
4．3、使出料管内监测段有料，表头读数应为40uA左右。
4．4、固定探测室及铅室，控制台开关Kl置于自动位置，将卸料机构控制线接至仪器后面板上外控接线柱上，仪器即投入自动料位控制控制。
5、检查：5．1、立窑1拌车间：立窑2≠}车间主任负责本标准监督、检查执行。
HZ—5203B型微机γ射线料位计
设置与标定
1、按压MOD键，使仪表进入标定、检验状态，显示项序号10
2、按压CRW键，使4位数码管显示测量到的计数率值，此时要工艺配合，使被测料位降到指定的测量范围零点或零点以下，维持一段时间。
记下此时的若干个计数率（n零），取其平均值，记录下来。
再使料位升到指定的测量范围满度或满度以上，同样维持一段时间，记下此时的若干个记录速率n满，取其平均值，记录下来。
零点标定
1、按压MOD键，使仪表进入标定、检验状态，显示项序号10
2、压INC键，使项号显示60（此项序号对应零点标定值），压CRW 键，此时4位数码管的显示值为整数，提示此显示内容为计数率值，通过压INC键和DEC键，将显示值设定为仪表记录的零点计数，再压CRW键返回序号60，则零点标定完毕。
满度标定
1、按压MOD键，使仪表进入标定、检验状态，显示项序号10
2、压INC键，使项号显示61（此项序号对应零点标定值），压CRW 键，此时4位数码管的显示值为整数，提示此显示内容为计数率值，通过压INC键和DEC键，将显示值设定为仪表记录的满度计数，再压CRW键返回序号61，则零点标定完毕。
结束操作：压INC键，使项号显示62（此项序号对应标定结束），压CRW键，此时4位数码管的显示值为整数，压DEC键，将其显示值设置为0，标定结束，压CRW键，返回序号62，结束标定。
压MOD键，到测量状态。
Products Solutions Services TI00363F/28/ZH/15.14技术资料Gammapilot M FMG60放射线测量一体式变送器，用于非接触式液位测量、限位检测和密度检测应用•液体、固体、悬浮液或污泥等的连续非接触式测量•可以在极端工况条件下测量，例如：高压、高温、强腐蚀、毒性及磨损介质•适用于各种过程容器，例如：反应罐、高压釜、分离器、酸液罐、混合罐、旋风分离器、冲天炉•适用于食品加工行业，无需其他要求或认证•通过HART、PROFIBUS PA和基金会现场总线(FF)实现系统集成•进行高限和低限检测时符合安全功能要求优势•一体式变送器：一台仪表即可完成所有测量任务•即使在极端过程条件和环境条件下，也具有最高的适用性、可靠性和安全性•在最低剂量率具有最高灵敏度和最高测量精度(ALARA原理)•使用不同的探测器针对不同应用进行优化调节：–点探测器–不同长度的棒探测器•Ex d、Ex e或Ex i型电流输出，便于实现工厂集成•不锈钢316L外壳，适用于耐用持久的应用场合•进行高限和低限检测时满足SIL2/3认证要求，符合IEC 61508标准•WHG认证•密度测量时带温度补偿•放射线探伤检测•通过四行纯文本显示简单进行菜单引导式现场操作•通过FieldCare调试工具进行简单调试、文档编制和维护/诊断Gammapilot M FMG602Endress+Hauser目录文档信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4测量系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5信号计算 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7系统集成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13测量变量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13灵敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13典型脉冲率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14密度测量的温度输入(PT100) . . . . . . . . . . . . . . . . . . . . . . . . 15输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16故障信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16负载 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16输出阻尼时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16功率消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16过电压保护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17端子接线腔 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17电缆入口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18连接头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20性能参数/稳定性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21响应时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21参考操作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21测量值分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21环境温度的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21放射线衰减的统计波动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22液位测量时的安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22限位检测时的安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23密度和浓度测量时的安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . 23空管检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25环境温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25气候等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25安装高度(符合IEC 61010-1 Ed.3标准) . . . . . . . . . . . . . . . 25防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25抗振性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25抗冲击性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25电磁兼容性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25水冷套管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26准直仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28准直仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28过程条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28过程温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28过程压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28机械尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29设计及外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30人机界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32显示与操作单元FHX40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32远程操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33证书与认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34安全手册(SIL 2/3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34防爆认证(Ex) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34其他标准和准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34证书 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37Commubox FXA195 HART . . . . . . . . . . . . . . . . . . . . . . . . . . . 37Commubox FXA291 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37ToF 适配器FXA291 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37Field Xpert SFX100 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37分离型显示单元FHX40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38安装支架FHG60 (适用于液位测量和限位测量) . . . . . . . . . 40密度测量的固定装置FHG61 . . . . . . . . . . . . . . . . . . . . . . . . . . 41密度测量的测量段FHG62 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41Gammapilot M 的补充文档资料 . . . . . . . . . . . . . . . . .42应用文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42技术资料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42操作手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42安全手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42密度测量的固定装置FHG61 . . . . . . . . . . . . . . . . . . . . . . . . . . 42密度测量的测量段FHG62 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42放射源、放射源盒和调制器的补充文档资料 . . . . . . . .43Gamma 放射源FSG60、FSG61 . . . . . . . . . . . . . . . . . . . . . . . 43源盒 FQG60 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43源盒FQG61, FQG62 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43源盒FQG63 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43Gammapilot FTG20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43源盒QG2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43Gamma 信号调制器FHG65 . . . . . . . . . . . . . . . . . . . . . . . . . . . 43Gammapilot M FMG60Endress+Hauser 3文档信息图标安全图标电气图标特定信息图标图中的图标图标说明A0011189-ZH危险！危险状况警示图标。

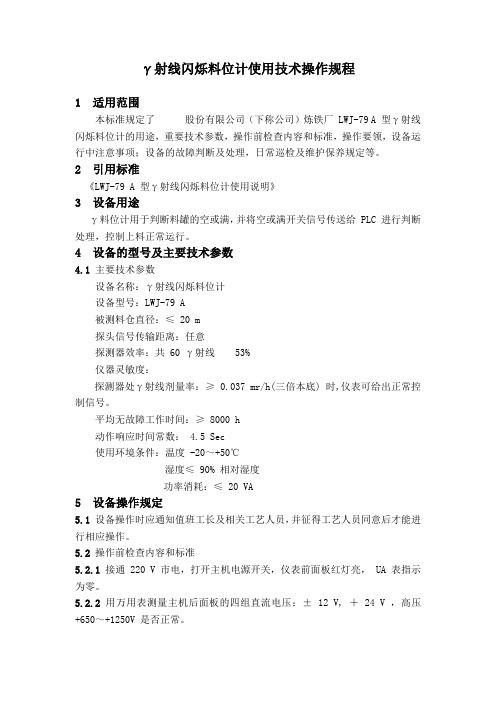

γ射线闪烁料位计使用技术操作规程1 适用范围本标准规定了股份有限公司（下称公司）炼铁厂 LWJ-79 A 型γ射线闪烁料位计的用途，重要技术参数，操作前检查内容和标准，操作要领，设备运行中注意事项；设备的故障判断及处理，日常巡检及维护保养规定等。
2 引用标准《LWJ-79 A 型γ射线闪烁料位计使用说明》3 设备用途γ料位计用于判断料罐的空或满，并将空或满开关信号传送给 PLC 进行判断处理，控制上料正常运行。
4 设备的型号及主要技术参数4.1 主要技术参数设备名称：γ射线闪烁料位计设备型号：LWJ-79 A被测料仓直径：≤ 20 m探头信号传输距离：任意探测器效率：共 60 γ射线 53%仪器灵敏度：探测器处γ射线剂量率：≥ 0.037 mr/h(三倍本底) 时,仪表可给出正常控制信号。
平均无故障工作时间：≥ 8000 h动作响应时间常数： 4.5 Sec使用环境条件：温度 -20～+50℃湿度≤ 90% 相对湿度功率消耗：≤ 20 VA5 设备操作规定5.1 设备操作时应通知值班工长及相关工艺人员，并征得工艺人员同意后才能进行相应操作。
5.2 操作前检查内容和标准5.2.1 接通 220 V 市电，打开主机电源开关，仪表前面板红灯亮， UA 表指示为零。
5.2.2 用万用表测量主机后面板的四组直流电压：± 12 V, ＋ 24 V ，高压+650～+1250V 是否正常。
5.2.3 将仪表前面板 "工作/检验" 开关置 "检验" ， UA 表指示由零变为满格，置 "工作" 则指针回复为零。
5.2.4 予置开关点调节：往复板动 "工作/检验" 开关，观察红绿指示灯变化情况，此开关点调在 60～70 uA 。
5.3 设备运行中注意事项5.3.1 注意防止震动，以防震坏探头和震偏准直孔方向。
5.3.2 注意防水防雨，避免探头内高压漏电。

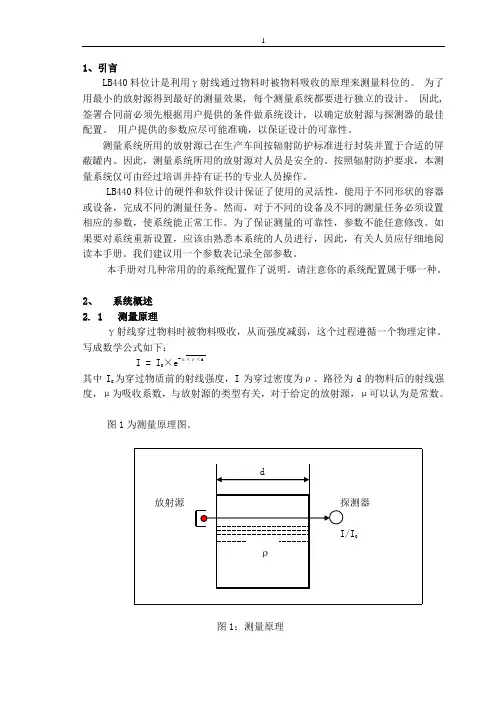

1、引言LB440 料位计是利用γ射线通过物料时被物料吸收的原理来测量料位的。
为了用最小的放射源得到最好的测量效果, 每个测量系统都要进行独立的设计。
因此, 签署合同前必须先根据用户提供的条件做系统设计, 以确定放射源与探测器的最佳配置。
用户提供的参数应尽可能准确，以保证设计的可靠性。
测量系统所用的放射源已在生产车间按辐射防护标准进行封装并置于合适的屏蔽罐内。
因此，测量系统所用的放射源对人员是安全的。
按照辐射防护要求，本测量系统仅可由经过培训并持有证书的专业人员操作。
LB440料位计的硬件和软件设计保证了使用的灵活性，能用于不同形状的容器或设备，完成不同的测量任务。
然而，对于不同的设备及不同的测量任务必须设置相应的参数，使系统能正常工作。
为了保证测量的可靠性，参数不能任意修改。
如果要对系统重新设置，应该由熟悉本系统的人员进行，因此，有关人员应仔细地阅读本手册。
我们建议用一个参数表记录全部参数。
本手册对几种常用的的系统配置作了说明。
请注意你的系统配置属于哪一种。
2、系统概述2. 1 测量原理γ射线穿过物料时被物料吸收，从而强度减弱，这个过程遵循一个物理定律。
写成数学公式如下：×e-μ×ρ×dI = I为穿过物质前的射线强度，I为穿过密度为ρ、路径为d的物料后的射线强其中I度，μ为吸收系数，与放射源的类型有关，对于给定的放射源，μ可以认为是常数。
图1为测量原理图。
图1：测量原理由于测量系统与所测物料的非接触性，使得物料对测量不产生任何物理和化学上的影响，从而保证了测量的高可靠性及低维护量。
2.2 系统配置对于不同的测量任务，需要不同的系统配置。
选择最佳配置就是选择最合适的放射源以及最合适的探测器。
选择系统配置的主要依据是测量范围、测量部位的几何形状等。
2.2. 1 棒源/点探测器配置图二是棒源/点探测器的基本配置图以及相应的标定曲线图。
棒源的长度根据所需的测量范围而定。
γ射线料位计说明书一、概述LW-99型料位计是与LWJ-77型及LWJ-84型兼容的计数管型γ射线料位计。
LW-99型料位计的机箱和探头与LWJ-77及LWJ-84型相比有了很大的改进。
LWJ-77及LWJ-84过去出问题往往是电源，尤其是夏天，天气潮湿，温度高，大功率器件是最易出问题的部件。
针对这些问题，在设计时，高压电源及主要部件采用模块设计，变压器选用全密封型，功耗降低了十几倍，整个电路已没有大电流器件；同时防潮性能大大提高。
所以可靠性也大大提高了。
LW-99型料位计是用于料位、物位监视的核子仪器，广泛应用于水泥、化工、冶金、炼焦、石油、煤炭、采矿等各类工矿企业及科研部门。
尤其在立窑卸料控制已成了必备仪器。
γ射线料位计、核子秤、配料系统等产品已成我公司的主导产品。
本仪器是根据放射性同位素放出γ射线通过物料后被吸收减弱程度的不同，对各种形态的物料（可以是固态，液态，粘稠流体等）位置进行非接触监控，当料位高于或低于预定的料位线时，仪器灯光及表头指针给予不同显示，并能送出控制信号供自动控制系统使用。
使用γ射线料位计可以控制物料容器在某一料位面上的卸料、进料或两个料位面上的卸料、进料控制。
LW-99型只有一块电路板，体积小，重量轻，灵敏度高，反应快，安装方便，不易出毛病，维修量很小；不受高温、高压、强酸、强碱等特殊环境影响，也不会影响物料的正常流程。
二、主要技术指标1、最低可动作γ射线通量率：＜100个/秒厘米2；2、指示值建立时间：≤20秒；3、输出开关信号触点容量（电阻性负载）：AC380V/2.5A；4、可测容器最大直径：4~10米（视容器壁厚，壳体材料密度及容器内结瘤情况而定）；5、环境温度：-20~+50℃；6、使用电源：交流220伏，功率消耗小于20瓦；7、探头体积：φ60×300mm；8、放射源有效期：大于30年；9、传输距离：300米；10、仪器体积：220宽×165深×110高mm；11、延时控制：可调范围：0~30秒；12、成套性：仪表一台，探头一支，放射源一个，电源线一根，四芯电缆一根（20米），说明书一份。
γ智能料位计指导书一、作业目的：了解掌握放射线同位素料位计的工作原理，以及在线故障时的检查与处理，对存在的危险进行分析，增强自身防护意识。
二、适用范围：γ智能料位计三、采用标准：以大聚γ智能料位计为例四、工作原理：本仪表基于γ射线穿过物料时强度减弱的物理规律实现。
本测量系统由放射源、探测器、安装架、信号处理机四大部分组成。
探测器的功能是实现γ光子向电脉冲信号的转换。
五、作业步骤、危险分析、安全措施：接到工艺电话，首先立即赶赴主控室，观察、询问故障现象，掌握第一手材料，然后通知车间安全员，取得射线作业资格证的人员，穿戴好能阻挡射线的衣、裤、帽及防护眼镜，佩带个人剂量计，到现场作JHA分析，并向工艺车间申请办理危险作业许可证，最后，待工艺监护人员和车间安全员到现场时，才开始动手作业，其步骤如下：作业步骤危险分析安全措施1、要求工艺改手动或切除相关的控制没改手动或切除相关控制，作业时会导致确认工艺手动切除相关控制生产波动2、作业前需关闭射源时必须关闭射源不关闭射源近距离作业时会造成人员伤害必须确保关闭射源3、打开放射源检查近距离，长时间作业会造成人员伤害不要离得太近，工作时间不要太长4、作业时不能拆卸放射源封包和罩壳造成人员伤亡，破坏环境严禁拆卸5、需高空作业时梯子固定不稳会造成人员跌落伤害确保梯子固定好表5-1.1六、常见故障分析处理：在实际运行中，本底标定作为满量程标定。
1. 如何进行零点校正？如果因为挂料等原因引起料空计数漂移，可使用快捷组合键进行零点校正，按“显示”键显示计数率，将料位降至探测器以下，待计数率稳定后依次按“+1”“上”“-1”“下”，零点校正完成，过三四秒后，按“显示”键返回显示料位，此时应显示为零。
2. 若显示不正常，先按复位键或断电后在上电，且检查参数、标定年月是否被修改。
当前年、月、日是否正确，若还不能恢复正常，应及时通知生产厂家。
七、使用的工具和劳保要求工具要求：准备万用表、日常工具劳保要求：阻挡射线的衣、裤、帽及防护眼镜，个人剂量计附录：1. 键盘使用说明1）“时钟”——时钟校准键“00”——代表年“01”——代表月“02”——代表日“03”——代表时“04”——代表分“05”——代表秒在“时钟”键后显示序号“00 XX”，按“+1”或“-1”即可修改闪烁位，按“移位”闪烁位右移，此序号修改完后，按“下”键，显示下一序号“01 XX”可修改月份，修改方式同上。
一﹑概述γ射线料位计依据射线穿过物质时的衰减原理，对密闭容器内、或开放场所里的料位变化进行连续测量。
γ射线料位计的测量是非接触式的。
无需在被测设备上开孔、打眼、进行改造，安装十分方便。
投入使用以后，基本不需要维护。
特别适用于常规仪表不能使用的场所，如高温、高压、强腐蚀、剧毒、多粉尘等恶劣环境。
HZ－5203B型微机γ射线料位计，采用单片机系统处理信号，能够适应各种形状的被测容器，线性化更好，测量精度更高，使用更可靠。
标定过程简单、易行。
可以适用于模拟式同位素仪表不能适用的场所。
二、主要技术指标测量量程：0－5000mm测量精度：≤3％满量程环境温度：－20－60℃（探测器）； 0－50℃（主机）防爆等级： Ex dⅡCT5输出信号： 4位数码料位显示；光柱料位模拟指示；0－10mA 或 4－20mA标准电流输出；2路继电器越限报警输出。
三、测量原理γ射线料位计的测量原理是，当γ射线穿过被测物质时，其强度随吸收物质的厚度（或高度）作指数规律的变化：I = I0e-μρd式中，I0是未经被测物料衰减时测到的射线信号，I是经过被测物料衰减以后测到的射线信号,μ是被测物料对射线的质量吸收系数，ρ是被测物料的密度，d是射线穿过被测物料的距离。
对于确定的测量对象，I0和μ、ρ都是不变的常量，因此通过测量I，就可以得到射线穿过被测物料的距离d。
图1是典型测量方式：图 1放射源和探测器分别安装在被测设备两侧的设定地方（根据不同情况，放射源或探测器也可置于被测设备里面，或者安装于设备的上下方）。
当待测物料高度发生变化时，在探测器一方，到达它的射线强度就会随之变化。
探测器的主要组成部分是闪烁晶体、光电倍增管、高压电路、前放电路。
进入探测器里的γ射线被闪烁晶体接收，将它转换成微弱的闪烁光子，再由光电倍增管将它转换成电流脉冲信号，送给前放电路处理（放大、甄别、整形）。
高压电路负责提供光电倍增管工作所必需的直流高压，范围一般在 800－1300V。
Classification: CUSTOMER Slide 1放射性测量Endress+Hauser China基础介绍产品系列工具产品应用基础介绍 - Overview∙介绍∙辐射 / 安全∙基础基础介绍产品系列工具产品应用基础介绍 - 何时使用放射线测量高温有毒高压磨损安装高粘度设计极限的过程条件 ...基础介绍产品系列工具产品应用基础介绍 - 特点⏹非接触测量⏹安装在容器外部⏹安全，可靠⏹可用于连续液位、限位、密度和界面测量基础介绍产品系列工具产品应用基础介绍 - 不同测量原理的比较0440Pressure [bar]放射线雷达超声波导波雷达160150Temp.[°C]400350420差压连续物位测量基础介绍产品系列工具产品应用源 +源保护器探棒基础介绍 - 测量原理•射源发出辐射•射线穿透罐壁材料时被衰减•随着液面的变化，探棒处的辐射剂量率会相应地变化•探棒将辐射转换成电信号被介质衰减100%0%基础介绍产品系列工具产品应用基础介绍 - 测量任务限位开关物位密度 /质量流量界面100%0%35%01000LevelPulse rate inc/sρρ1ρ25°2°/4°基础介绍产品系列工具产品应用基础介绍 - 物理效应光电吸收全部的辐射能量被传递给电子.辐射被介质全部吸收.e-原子E = h · f被介质吸收e-e-基础介绍产品系列工具产品应用基础介绍 - 术语、公式Distance A [m]被介质衰减KFiFsFaP∙∙=射源活度是以下变量的函数:•探棒灵敏度Fi)•放射源的能量 (系数 K)•射源与探棒的距离(Fa = A2 )•罐壁结构的厚度和密度(Fs = )deqke∙活度的计算:源:活度P [Bq]或[mCi]探棒:剂量率Fi[μSv/h]基础介绍产品系列工具产品应用基础介绍 - 辐射比较发出: 能量接收: 功率光强度[watt]活度[mCi] / [Bq]照度[lux]剂量率[ Sv/h]Gamma可见光r基础介绍产品系列工具产品应用基础介绍 - 辐射的产生单位时间内发出的辐射:活度 = 1 decay/s = 1 Becquerel (Bq) 1 Curie (Ci) = 37 GBq3 种类型的辐射Alpha 氦原子核Beta 电子 Gamma 电磁波放射源材料：• Cs 137• Co 60原子的自发衰变称为放射性衰变，衰变时会发出电离辐射Source material源基础介绍产品系列工具产品应用基础介绍 - Radiation penetrate materials1,5 kg/dm³2,7 kg/dm³云母铝钢铅7,89 kg/dm³11,3 kg/dm³====密度值铝箔云母钢铅穿透任何材料衰减吸收基础介绍产品系列工具产品应用基础介绍 - 辐射可见光λ = 400 - 750 nm40050060070010-510-21041063102Gamma X-RayThermalIRMicrowaveReflectedIRUV RadioVisible(µm)波谱电磁波电磁波是由电磁场的振荡所引起,在空间中以光速传播的一种能量.Gamma 辐射⏹短波长λ = 10-5 - 10-7 µm⏹高频⏹电离辐射 (λ < 100 nm)⏹高能光子 (higher energy than light)基础介绍产品系列工具产品应用基础介绍 - 衰减的单位 Half value layer100 %1 x HVL50 %2 x HVL25 %材料的厚度,将辐射剂量率衰减到原来的一半.1 HVL for Cs13714,5 mm 钢9 mm 铅90 mm 水40 mm 混凝土1 HVL for Co6020 mm 钢12 mm 铅120 mm 水55 mm 混凝土beam pathHalf value layer (HVL)剂量率基础介绍产品系列工具产品应用基础介绍 - 按距离衰减放射源距离 r (m)1243辐射剂量按距离的平方关系衰减对电磁波100%25%21r:law Distance 6,25%基础介绍产品系列工具产品应用基础介绍 - 自然与人工的辐射地表0.4 mSv/a医疗~ 2 mSv/a宇宙辐射0.3 mSv/a (海平面)内部1.7 mSv/a Nuclear power engineering < 0.01Research, Industry < 0.01 m自然辐射2.4 mSv/a内部外部in Weil/Rhein:0.62mSv/a (=0.07 µSv/h)飞行 < 0.01 mSv/a人工辐射2 mSv/a本底辐射4.4 mSv/a (=0.5Sv/h)基础介绍产品系列工具产品应用基础介绍 - 医疗中的辐射X-Ray∙牙齿 0.01 mSv∙头部 0.1 mSv∙乳腺 0.5 mSv∙脊柱 1 mSv∙胃 10 mSvCT∙头部 3 mSv∙脊柱 10 mSv∙胃 20 mSv基础介绍产品系列工具产品应用基础介绍 - 飞行中的辐射飞行Frankfurt –上海 -Frankfurt~ 0.13 mSv海平面: 宇宙辐射0.3 mSv/a (=0.034 µSv海拔 12 000 m:宇宙辐射~ 52 mSv/a (= 6 µSv/h基础介绍产品系列工具产品应用基础介绍 - 辐射的比较探棒所需剂量率与自然辐射的比较2800 m 处之自然辐射8 000 m 处之自然辐射Geiger-Mülle管闪烁棒Geiger-Müller管1 µSv/h闪烁棒0.1 µSv/h探棒正常工作所需剂量率：基础介绍产品系列工具产品应用基础介绍 - 辐射的比较⏹从上海飞到北京所受辐射的1/10⏹1楼与7楼在1年内的宇宙辐射累计量的差Geiger-Müller管1 µSv/h闪烁体0.1 µSv/h 探棒所需的剂量:基础介绍产品系列工具产品应用基础介绍 - 辐射防护等级人体所受辐射剂量的限制控制区：7.5 μSv/h (北美)3 μSv/h (欧洲)2.5 uSv/h (中国)400 mSv 一生100 mSv 5年20 mSv/年6 mSv/年 ( = 3 µSv/h )1 mSv/年 ( = 0.5 µSv/h )监控Category B控制CategoryA∙identification duty∙ admittance restriction∙ instruction∙ Determination of whole-body(Dosemeter)∙ and medicine provide∙ admittance restriction∙ instruction∙ Determination of whole-body(Dosemeter)Geiger-Müller管1 µSv/h闪烁棒0.1 µSv/h探棒所需的剂量率:基础介绍 - 射源保护器处的剂量率基础介绍产品系列工具产品应用基础介绍产品系列工具产品应用基础介绍 - 辐射防护的基本原则距离时间屏蔽剂量率 [ Sv/h] 与以下三点有关：基础介绍产品系列工具产品应用产品系列 - 测量系统限位开关物位界面密度 / 质量流量基础介绍产品系列工具产品应用产品系列 - 已有的产品Products for measuring device:⏹放射源⏹射源保护器⏹探棒⏹变送器基础介绍产品系列工具产品应用产品系列 - 已有的产品放射源射源保护器探棒变送器137CsActivity:1 /2 /3 / 510 / 15 / 2030 / 50 / 100150 / 200250 / 300400 / 500 mCi60CoActivity:1 /2 /3 / 510 / 2030 / 50 / 100150 / 200 mCiDG 17/27 (Z)Standard or watercoolingDG 57Standard or water coolingLength: 100 / 400 / 600 /800 / 1000 / 1200 / 1500 /2000 mmQG 020Standard- / Chemical- /Sweden(Euro)-DesignQG 100Standard- / Chemical- /Sweden(Euro)-DesignQG 2000FTG 470FTG 671FMG 671(P)FMG 573In standard- orchemical-designLimit detectionLevel / interfaceDensity / mass flowGammapilotGammasilometerDifferentlength基础介绍产品系列工具产品应用Products for measuring device:产品系列 - 新产品⏹放射源⏹射源保护器⏹一体化变送器⏹可选: 现场显示基础介绍产品系列工具产品应用产品系列 - 新产品放射源射源保护器一体化变送器Integrated detector + transmitter137CsActivity:1 /2 /3 / 510 / 20 / 30 /50 / 100 / 200250 / 300500 mCi60CoActivity:1 /2 / 510 / 20 / 50 /100 / 200 mCiQG 020Standard- / Chemical- /Sweden(Euro)-DesignQG 100Standard- / Chemical- /Sweden(Euro)-DesignQG 2000With nipple(standard design)or thread(chemical design)Gammapilot-M FMG60DifferentlengthStandard or watercoolingLength: 200 / 400/ 800 /1200 / 1600 /2000 mm基础介绍产品系列工具产品应用产品系列 - 放射源技术数据:∙ 设计: 标准型为 nippel,化工型为 M4 thread ∙ 温度: -20...+250°C ∙ 外壳: 1.4541 (321 S 18)∙ 安全等级: C 66646 to ISO 2919壳体:双层结构, 不锈钢焊接尺寸比较外壳盖Spacer放射线材料137Cs ceramic60Co metal内壳盖尺寸:h = 17,6mm ∅ 6,4mmGammaradiation基础介绍产品系列工具产品应用产品系列 - 放射源满足最高防护等级C66646（ISO2919n o t e s t3333312345Classification振动冲击极限压力温度击穿1700 bar+800 °C -40 °C 800 °C and 20 min thermal shock1 h 20 °C20 kg1 m1 m1 kgæ6C 6664690 min25 Hz...85 Hz20 g基础介绍产品系列工具产品应用产品系列 - 放射源的半衰期Time 年010203051525100509080706040302010相对活度 in %60Co =5.3 年137Cs = 30 年The energy of 60Co is higher as 137Cs,but 60Co has a shorter half-life time.基础介绍产品系列工具产品应用产品系列 - 射源保护器钢壳夹铅法兰射线通道锁关⏹钢壳夹铅结构⏹球形设计，提供最佳防护⏹开口角5° 由于限位检测及密度测量20° 或 40° 用于连续液位测量⏹通过旋转 source holder 来开/关放射源⏹Pad-lock 防盗设计⏹化工型的source holder 带有 O-ring,可防腐蚀性气体或灰尘基础介绍产品系列工具产品应用产品系列 - 射源保护器标准 (R)化工型 (C)Sweden-设计 (S)•低价格•带有插入式锁•北欧安全规范•满足化工行业的要求•source holder带密封圈•放射源为螺纹安装基础介绍产品系列工具产品应用产品系列 - 射源保护器QG 020Weight: 40 kgQG 100Weight: 87 kgQG 2000Weight: 315 kgCs 137: < 1.85 GBq(50 mCi)Max. load forcontrol area <0.3m:For Germany, Europe: 3µSv/hFor Asia, America: 7,5µSv/hCs 137: < 3.70 GBq(100 mCi)Cs 137: < 22.2 GBq(600 mCi)Co 60: < 185 MBq (5mCi)Cs 137: < 55 GBq(1500 mCi)Co 60: < 740 MBq(20 mCi)Cs 137: > 22.2 GBq(600 mCi)Co 60: < 7.4 GBq(200 mCi)Cs 137: > 55 GBq(1500 mCi)Co 60: < 18.5 GBq(500 mCi)基础介绍产品系列工具产品应用产品系列 - 探棒 DG 57闪烁棒限位: 100 mm密度: 100, 400 mm物位与界面:400...2000 mm带有水冷套的探棒(40 °C...120 °C)带不锈钢外壳的探棒 (-20 °C...50 °C)参考脉冲闪烁棒光纤光电倍增器PT 100LED电子模块带有缆塞的探棒头基础介绍产品系列工具产品应用产品系列 - 探棒的灵敏度探棒比较:从给定的 60Co 放射源，探棒处剂量为:0,5 Sv/h5 c /sGM Tube300 c /sNaJ-Crystal1300 c /s400 mm DG 573200 c /s1500 mm DG 57P u l s e r a t e i n c o u n t s /sDetector type基础介绍产品系列工具产品应用产品系列 - 变送器密度物位 /界面限位检测FMG 573 Z/SFTG 470 Z FTG 671FMG 671 (P)基础介绍产品系列工具产品应用产品系列 – 新的一体化FMG60闪烁体原理闪烁体 (传感器):NaI-晶体 ∅ 50x50PVT 塑料 40 x L 200 ... 2000mm环境温度 -40°C ...+50°C带水冷套 +40°C ... 120°C原理∙ 射线进入闪烁体 ∙ 衰减时产生微小的光点∙ 光电倍增管将光脉冲转为电脉冲闪烁体(传感器)光电倍增管电子模块外壳1.4435 / SS316电缆接口Gamma 射线基础介绍产品系列工具产品应用产品系列 - Gammapilot M - FMG60传感器外壳ToF-Tool输出认证操作NaI –晶体Ø50x50 mm(稳定性 0.1%)PVT-塑料闪烁棒☐40 xL 400 ...2000mmLevelLimitInterfaceDensityPVT-塑料闪烁棒☐40 x L 200ConnectionHousing(2 separateconnectioncompartments)分离显示FHX 404-wire90...253 VAC18...32 VDC统一的软件软件应用EEx e/dEEx iATEX II 2G基础介绍产品系列工具产品应用产品系列 - FMG60 –模块化系统灵活的模块化设计特点∙快速修理∙节约费用∙操作简单光电倍增管电子模块外壳晶体塑料闪烁体基础介绍产品系列工具产品应用产品系列 - FMG60 接线腔EEx i输出与附件温度PT100Service/DisplayFF DIP-开关级联:主/从4...20 mA HART orProfibus PA or FF电源:90 ... 253 V AC18 ... 32 V DCEEx e or d电源与输出基础介绍产品系列工具产品应用产品系列 - FMG60 操作物位限位密度级联功能温度补偿线性化线性./浓度.MAXMlNWHGSlLRadiographyRadiographyRadiography基础介绍产品系列工具产品应用产品系列 - FMG60 进度III Q/04II Q/04ATEX II2GLaunch PackageI Q/04IV Q/04First delivery1. JuliSAP open1.Mai基础介绍产品系列工具产品应用产品系列 - Geiger-Müller管：探棒 DG 17 /27用于限位开关Gas-filledglass AnodeHelical wire cathodeDetector versions:DG 17 (1 Geiger-Müller 管DG 27 (2 Geiger-Müller 管原理:∙辐射使惰性气体电离∙离子向电极移动产生电脉冲环境温度： -20°C...+ 60°C带水冷套： 0°C...+180°C基础介绍产品系列工具产品应用产品系列 - 限位检测Installation for 19“Rack or Monorack模拟输出 1/2模拟输入 1(/2)Relay 1/24...20 mA HARTLevelmAFMG60FTG470Z分体式变送器Plug-in card 4 HP Relay 1DG17/27Geiger-Müller 管RMA 422基础介绍产品系列工具产品应用产品系列 - 液位测量MasterSlave Slave End-Slave4...20 mA主从4...20 mA⏹双倍灵敏度 or 冗余⏹大量程 (级联)基础介绍产品系列工具产品应用产品系列 - 密度测量特点⏹ 敏感元件:NaI 晶体50 x 50 mm⏹ 高稳定性 0,1%输出信号⏹ 密度 (0.5 ... 3.0 g/cm 3)⏹ 浓度 ⏹ 固体含量(% 重量, % 体积, weight/volume)⏹质量流量⏹ 密度, 带温度补偿FMG60基础介绍产品系列工具产品应用产品系列 - 密度测量DµeFs⋅⋅-=ϕ• Fs = 衰减• µ = 线性吸收率•ϕ = 介质的密度• D = 射线穿透介质的长度衰减与下列参数有关:ϕD脉冲率c/s密度ϕ基础介绍产品系列工具产品应用产品系列 - 密度测量的温度补偿外部 PT100输入PT 1004 ... 20 mA HART PA, FFFMG60基础介绍产品系列工具产品应用工具 - ApplicatorSelection program for radiometricmeasurementC alculation of the necessary source activity,control areaand selection of all necessary components.GeometryActivityof thesourceLinearisationControlarea。
一﹑概述γ射线料位计依据射线穿过物质时的衰减原理，对密闭容器内、或开放场所里的料位变化进行连续测量。
γ射线料位计的测量是非接触式的。
无需在被测设备上开孔、打眼、进行改造，安装十分方便。
投入使用以后，基本不需要维护。
特别适用于常规仪表不能使用的场所，如高温、高压、强腐蚀、剧毒、多粉尘等恶劣环境。
HZ－5203B型微机γ射线料位计，采用单片机系统处理信号，能够适应各种形状的被测容器，线性化更好，测量精度更高，使用更可靠。
标定过程简单、易行。
可以适用于模拟式同位素仪表不能适用的场所。
二、主要技术指标测量量程：0－5000mm测量精度：≤3％满量程环境温度：－20－60℃（探测器）；0－50℃（主机）防爆等级：Ex dⅡCT5输出信号：4位数码料位显示；光柱料位模拟指示；0－10mA 或4－20mA标准电流输出；2路继电器越限报警输出。
三、测量原理γ射线料位计的测量原理是，当γ射线穿过被测物质时，其强度随吸收物质的厚度（或高度）作指数规律的变化：I = I0e-μρd式中，I0是未经被测物料衰减时测到的射线信号，I是经过被测物料衰减以后测到的射线信号,μ是被测物料对射线的质量吸收系数，ρ是被测物料的密度，d是射线穿过被测物料的距离。
对于确定的测量对象，I0和μ、ρ都是不变的常量，因此通过测量I，就可以得到射线穿过被测物料的距离d。
图1是典型测量方式：图 1放射源和探测器分别安装在被测设备两侧的设定地方（根据不同情况，放射源或探测器也可置于被测设备里面，或者安装于设备的上下方）。
当待测物料高度发生变化时，在探测器一方，到达它的射线强度就会随之变化。
探测器的主要组成部分是闪烁晶体、光电倍增管、高压电路、前放电路。
进入探测器里的γ射线被闪烁晶体接收，将它转换成微弱的闪烁光子，再由光电倍增管将它转换成电流脉冲信号，送给前放电路处理（放大、甄别、整形）。
高压电路负责提供光电倍增管工作所必需的直流高压，范围一般在800－1300V。
海蓝Q D T伽玛探管的应用（H L3.0.16）海蓝QDT无线随钻测斜仪，自引进以来在我公司的现场施工中得到了广泛的使用。
海蓝QDT的YST－48R是在YST－48X泥浆脉冲随钻测斜仪的升级产品，重新设计了性能，引进了伽玛测量项目，实现了随钻地层评价，为现场确定油气层提供有力的依据。
1、井下仪器的连接海蓝QDT伽玛仪器是在常规仅定向型的基础上增加了一节伽玛探管，用其进行地层自然放射性的探测，进行随钻地层评价。
井下仪器的连接如下所示：脉冲发生器＋中间连接模块＋伽玛探管＋中间连接模块＋定向探管＋中间连接模块＋电池筒＋中间连接模块＋打捞头（新式）伽玛仪器的连接与其他海蓝仪器的连接方式基本是相同的，其区别在于，在伽玛探管入井前的地面测试结束后，应在5分钟内将井下仪器全部连接好，否则伽玛探管会无法正常工作。
如果未在规定的时间内将仪器连接好，应重新在地面对伽玛探管进行测试及其相关设置。
1.1伽玛探管的基本工作原理伽玛探管是综合测量地壳岩层自然放射性强度的仪器。
由于地壳岩层中存在自然放射性核素（主要是铀U238、钍TH232、钾K40），在自然衰变时放射伽玛射线，测井时用伽玛射线探测沿井眼实时进行地壳岩层的测量，得到地层剖面的自然伽玛记录。
根据地球化学和地球物理学知识可知，地壳岩层的岩性（如：岩层的种类、生成方式、沉积环境、形成年代等）与其自然放射性伽玛射线强度有着一定的联系，结合其它测井方法的测量结果即可有效的推测生油层，这也是自然伽玛测井应用的主要目的。
为了准确、可靠的进行无线随钻自然伽玛的测量，考虑到无线随钻测量仪器的工作环境和特殊要求，YST－48R采用了高抗振性、高抗冲击和高可靠型晶体和光电倍增管，并进行了合理的系统设计，确保仪器在随钻工作环境下良好工作。
1.2定向探管和伽玛探管的指标1.2.1定向探管指标井斜：±0.2°（磁悬浮）；±0.1°（石英）方位：±1.5°（磁悬浮）；±1.0°（石英）工具面：±1.5°（磁悬浮）；±1.0°（石英）最大数据存储能力：45000组1.2.2伽玛探管指标探测范围：0～500API测量精度：±3API（0～500API）；±10API（150～500API）最大数据存储能力：11万组灵敏度：优于1.6计数单位/API垂直分辨率：优于130mm推荐测速：≤30m/h推荐采样时间：8～12s仪器抗冲击：800g，1/2sin三轴耐振动：20g/10～200Hzrms三轴1.2.3其它性能指标最高工作温度：125℃仪器外筒成压：100MPa抗压筒外径：?48mm仪器总长：6.9m（无伽玛）；8.8m（有伽玛）电池工作时间：200h（无伽玛）；120h（有伽玛）泥浆排量：10～55L/S（取决于钻铤尺寸）仪器压降：50～200PSI（取决于钻铤尺寸和泥浆排量）泥浆信号强度：20～100PSI泥浆粘度：≤140s（漏斗粘度）泥浆含沙：＜1％泥浆密度：≤1.7g/㎝32.海蓝伽玛探管的地面设置与测试海蓝伽玛探管在做地面设置和测试时，与地面计算机和专用数据处理仪的连接方式，与地面测试探管时的连接方式是一样的。
特点● 自动移至被选暴露源的位置并回到记忆存储中的位置 ● 多达5个γ源放置在辐射保护容器中（Cs-137总活度AT110:1.3·1012Bq ，AT120:9.6·1012Bq,AT130:5.55·1013Bq ） ● 自定义移动平台的位置● 手动控制或自动定位，距离控制校准刻度 ● 手动定位模式● 若仪器安置在工作台中心，可在校准台正中移动坐标尺面板（固定）● 使用视频监控系统远程监控仪器读数 ● 源位置的锁定系统和视频报警系统 ● 源应急移动存储位置● 使用升降机和特质容器安全处置γ源 ● 工作台的最大移动速度为26cm/s● 工作台具有安全停止和限制移动的功能● 用剂量报警仪AT2327对辐射环境进行连续监控 ● 辐射防护材料——加钨的铅● 漏电超过限定值时主电源自动断电● 检测时工作台的凹槽和螺纹孔用来保护产品 ● 工作台提供220V 电源插座 ● 应急电源应用领域●实验研究、校准和连续测量的计量仪器● 计量实验室校准和验证剂量水平的设备 ● 第二标准剂量计量实验室（SSDL ）γ辐射标准剂量装置在可移动平台在验证状态中用电离辐射准直束确保远程、手动定位仪器。
可移动平台可远程定位，5个γ源在项目执行过程中可自动暴露、屏蔽。
感应室可提升至30m高，工作台的坐标及源位置信息被远程显示控制面板上。
工作台的位置亦可从工作台基础部分获取读数。
工作台手动控制模式的移动速度为26cm/s,6mm/s，0.8mm/s。
工作台也可沿射线轴垂直方向运动，在验证状态下，视频监控系统从仪器上获取读数。
标准剂量装置包括以激光为基础的设备，运用工作台的坐标使探测中心与射线束轴和源中心准直。
详细参数。
γ射线料位计说明书一、概述LW-99型料位计是与LWJ-77型及LWJ-84型兼容的计数管型γ射线料位计。
LW-99型料位计的机箱和探头与LWJ-77及LWJ-84型相比有了很大的改进。
LWJ-77及LWJ-84过去出问题往往是电源，尤其是夏天，天气潮湿，温度高，大功率器件是最易出问题的部件。
针对这些问题，在设计时，高压电源及主要部件采用模块设计，变压器选用全密封型，功耗降低了十几倍，整个电路已没有大电流器件；同时防潮性能大大提高。
所以可靠性也大大提高了。
LW-99型料位计是用于料位、物位监视的核子仪器，广泛应用于水泥、化工、冶金、炼焦、石油、煤炭、采矿等各类工矿企业及科研部门。
尤其在立窑卸料控制已成了必备仪器。
γ射线料位计、核子秤、配料系统等产品已成我公司的主导产品。
本仪器是根据放射性同位素放出γ射线通过物料后被吸收减弱程度的不同，对各种形态的物料（可以是固态，液态，粘稠流体等）位置进行非接触监控，当料位高于或低于预定的料位线时，仪器灯光及表头指针给予不同显示，并能送出控制信号供自动控制系统使用。
使用γ射线料位计可以控制物料容器在某一料位面上的卸料、进料或两个料位面上的卸料、进料控制。
LW-99型只有一块电路板，体积小，重量轻，灵敏度高，反应快，安装方便，不易出毛病，维修量很小；不受高温、高压、强酸、强碱等特殊环境影响，也不会影响物料的正常流程。
二、主要技术指标1、最低可动作γ射线通量率：＜100个/秒厘米2；2、指示值建立时间：≤20秒；3、输出开关信号触点容量（电阻性负载）：AC380V/2.5A；4、可测容器最大直径：4~10米（视容器壁厚，壳体材料密度及容器内结瘤情况而定）；5、环境温度：-20~+50℃；6、使用电源：交流220伏，功率消耗小于20瓦；7、探头体积：φ60×300mm；8、放射源有效期：大于30年；9、传输距离：300米；10、仪器体积：220宽×165深×110高mm；11、延时控制：可调范围：0~30秒；12、成套性：仪表一台，探头一支，放射源一个，电源线一根，四芯电缆一根（20米），说明书一份。
γ射线料位计说明书一、概述LW-99型料位计是与LWJ-77型及LWJ-84型兼容的计数管型γ射线料位计。
LW-99型料位计的机箱和探头与LWJ-77及LWJ-84型相比有了很大的改进。
LWJ-77及LWJ-84过去出问题往往是电源，尤其是夏天，天气潮湿，温度高，大功率器件是最易出问题的部件。
针对这些问题，在设计时，高压电源及主要部件采用模块设计，变压器选用全密封型，功耗降低了十几倍，整个电路已没有大电流器件；同时防潮性能大大提高。
所以可靠性也大大提高了。
LW-99型料位计是用于料位、物位监视的核子仪器，广泛应用于水泥、化工、冶金、炼焦、石油、煤炭、采矿等各类工矿企业及科研部门。
尤其在立窑卸料控制已成了必备仪器。
γ射线料位计、核子秤、配料系统等产品已成我公司的主导产品。
本仪器是根据放射性同位素放出γ射线通过物料后被吸收减弱程度的不同，对各种形态的物料（可以是固态，液态，粘稠流体等）位置进行非接触监控，当料位高于或低于预定的料位线时，仪器灯光及表头指针给予不同显示，并能送出控制信号供自动控制系统使用。
使用γ射线料位计可以控制物料容器在某一料位面上的卸料、进料或两个料位面上的卸料、进料控制。
LW-99型只有一块电路板，体积小，重量轻，灵敏度高，反应快，安装方便，不易出毛病，维修量很小；不受高温、高压、强酸、强碱等特殊环境影响，也不会影响物料的正常流程。
二、主要技术指标1、最低可动作γ射线通量率：＜100个/秒厘米2；2、指示值建立时间：≤20秒；3、输出开关信号触点容量（电阻性负载）：AC380V/2.5A；4、可测容器最大直径：4~10米（视容器壁厚，壳体材料密度及容器内结瘤情况而定）；5、环境温度：-20~+50℃；6、使用电源：交流220伏，功率消耗小于20瓦；7、探头体积：φ60×300mm；8、放射源有效期：大于30年；9、传输距离：300米；10、仪器体积：220宽×165深×110高mm；11、延时控制：可调范围：0~30秒；12、成套性：仪表一台，探头一支，放射源一个，电源线一根，四芯电缆一根（20米），说明书一份。
三、工作原理本机由三部分组成：放射源，探头和仪表，现分述如下：1、放射源铅罐本仪器所用放射性同位素铯137(137Cs)能够持续不断地发生原子核衰变，同时向四周放射γ射线。
每种放射性同位素都有一定的半衰期，经过一个半衰期，放射源的放射性活度就减少一半（经过两个半衰期，活度将衰变成原来的四分之一）放射性活度与半衰期不受任何物理化学因素的影响。
铯137的半衰期为30年。
放射性活度单位为居里(Ci)，每居里(Ci)放射源在1秒钟有3.7×1010个原子核发生衰变，铯137平均每百次衰变放出85个662kev能量的γ射线，所以1mCi铯137放出γ射线数率N 为：N=3.7×107×0.85=3.145×107(个/秒毫居里)由于γ射线向四周发射的几率是一样的，所以m毫居里放射源距R厘米处，垂直于γ射线行进方向单位面积通过的γ射线数，即通量密度（或通量率）为：N=3.145×107m/(4πR2)≈2.5×106m/R2 (个/秒厘米2)式中，m为放射性活度，单位毫居里（mCi）。
若R处与放射源之间有阻挡物，射线会场减弱K倍，减弱后的N计算式：N=2.5×106m/(KR2)K值因阻挡物密度，厚度及γ射线能量而异。
表中列出了137Cs源对几种不同物质的密度ρ，半厚度Δ1/2。
当给定阻挡层厚度d(cm)代入上式，可计算出K值。
LW-99料位计灵敏度的下限为100（个/秒厘米2），一般选用N=100―200（个/秒厘米2）为好。
利用这些条件可以选择源的活度m。
例如，某煤罐壁由厚1.5cm铁制成，外径7米，选择N=161（个/秒厘米2），需选用137Cs源活度为：=161×23/1.8×7002/(2.5×106)=100(mCi)若137Cs源选100mCi，当衰减到N=100（个/秒厘米2）时，约使用T年：T=T1/2Ln(N0/N)/Ln2=30Ln(161/100)/Ln2=21年式中T1/2为半衰期，137Cs为30年。
所以源活度选大些使用年限就长些。
一般铅罐设计活度≤200mCi。
放射源置于特制的铅罐中心，铅罐一面有开关，使用时放至“开”位置（注意一定要开到底，用螺丝固定）。
这时沿窗口方向射出一束γ射线，而在其它方向则因铅罐的阻挡，只有微量的射线逸出。
2、探头探头为筒形，铝质外壳，内装有两支J408γ型计数管（每个计数管接收面积约20×2平方厘米）和一个电子元件组成的射极输出器。
γ射线穿过计数管时，可产生电脉冲信号，其频率正比于探头处γ射线通量率。
探头输出信号需由屏蔽电缆线送到仪表，以防干扰。
3、仪表仪表的电源部分输出三种直流电压：+24V供探头内射极输出器和仪表的继电器驱动单元使用；+12V供仪表其余部分使用；-400V供探头计数管使用。
仪表把探头送来的尖脉冲改变为方形脉冲，脉冲幅度约10V，经f/v变换，送入50μA表头与比较器，比较器比较由f/v转换来的电压信号，当电压高（即料空）时，继电器吸合，常开触点闭合，常闭触点开启；同时，仪表上的灯光信号亦发生转变（红灯灭，绿灯亮）；当电压低（即料满）时，继电器释放，闭合变常开，开启变常闭；同时，仪表上的灯光信号亦发生转变（红灯灭，绿灯亮）。
由于物料连续变动会造成继电器频繁启动，对继电器及接触器寿命有较大影响，故增加了延时电路，即料满刚下降到空料时或空料刚升到满料时，继电器并不立即动作，而是延时一下再动作，以减少来回翻转次数，延时时间长短，可以调整“延时”电位器。
机箱面板上还设有“灵敏度”调整电位器，调整微安表头指针料满料空转换位置。
检验信号单元是一个多谐振荡器，当“工作/检验”转换开关扳至“检验”位置时，探头脉冲断开，振荡器输出脉冲接入，用以检验仪表工作是否正常，振荡器输出脉冲频率约210个脉冲/秒。
工作时应扳回“工作”位置。
四、整机校验与使用出厂前已按以下步骤作了检测。
为了安装工作的顺利，安装前也可对仪表进行再校验，校验过程还可增进对仪器的了解，这无疑对安装过程及安装后的调试与使用都是有利的。
校验工作可按下列步骤进行：1、先把“延时”逆时针调至最小。
将“工作/检验”开关置于“检验”位置，这时红灯亮，表头指针上升到满格。
调节“灵敏度”可以使红灯灭，绿灯亮。
再扳回到“工作”，表针逐渐下降，且绿灯灭，红灯亮。
随“灵敏度”顺时针转动（灵敏度变高），红绿灯转换的表针位置则变低。
一般调至表针位置在30Aμ即可。
2、将“工作/检验”开关反复转换，每次转换前将“灵敏度”电位器置于不同的位置，观察红绿灯转变时表针示值，此值随“灵敏度”电位器位置的不同而不同，则说明主机工作正常。
3、接上探头，利用放射源进行检测：“工作/检验”开关置于“工作”，再将探头远离放射源，仪表表针应有微小读数，这是天然本底照射造成的。
4、将探头贴近放射源罐，表针应上升，且红灯灭，绿灯亮。
5、将源罐开关转到“开”的位置，探头置于距源罐一米以外，正对开口的地方，此时表针应上升，且红灯灭，绿灯亮。
在放射源与探头之间放上足够的阻挡物，如砖头，铁块等，这时表针慢慢往下降，绿灯灭红灯亮。
6、将延时电位器调大，把阻挡物拿开，这时表针上升，在延时几秒种后红灯才灭，绿灯亮；放上阻挡物，绿灯灭，红灯亮。
若以上检查完全正常，则说明料位计正常，可以进行安装了。
五、安装说明1、空料和满料时表头显示值的调整：探头与放射源一般是相对安放于物料容器两侧，如图（一）所示，而料位计仪表则安放在操作室。
仪表与探头之间需用四芯电缆连接。
安装时使放射源窗口正对探头，放射源罐不一定要绝对水平放置，允许有俯仰角，只要探头恰好处于射线范围既可，放射源扳手不要向上放置，以免进灰。
探头可水平放置，也可垂直放置，与放射源连线平行、垂直均可。
当物料高于料位线时，由于物料对射线的阻挡，探头得到的射线数率比料位低于料位线减少K倍，此K值大小取决于物料的密度及射线所穿过物料的厚度。
只要K值达到2-3，料位计便能准确显示容器中物料是否高于料位线。
“满料”即物料高于料位线。
“空料”即低于料位线。
使用时调整“灵敏度”电位器，使“空料”时表针指向40μA以下，“满料”时表针指向20μA以上即可。
图（一）现场安装示意图探头与放射源安装后，若不论满空料表针均指示很小，则是放射源的中心孔与探头未完全对正；若不论空满料表针均接近于满格（只红灯亮），这应先判断是否是干扰信号造成的，可将放射源关闭，若表头显示值没有显著变化，仍然很大，则说明有干扰；若表头显示值下降很大，则说明放射源太强，应将探头内计数管取出一根；或者加大探头与放射源之间的距离；或在放射源开口处一片一片加5mm左右厚度的铁板，以减少探头处的射线强度，直调到红灯变绿。
调整后应把探头和放射源固定，最好做一铁罩罩起，这样即可防灰尘，又可防盗。
2、放射性防护世界上所有的人每日每时都在接受放射性射线的照射。
在人体内及人们生活的环境中到处都存在着微量的天然放射性元素，如碳14，钾40，氡222，锶90，镭226等，它们广泛存在于我们周围的万物之中，甚至我们体内，不断地放射出射线照射人体。
来自宇宙的放射线也照射着人体，这些是自然界中固有的。
非人为造成的射线照射统称为天然本底照射，地球上各地的宇宙射线强度及土壤，大气中放射性物质的含量是不同的，所以各地的本底照射率亦不同。
北京地区每人每年约受到100毫伦的天然本底照射。
此外，人们去医院透视，照X光CT，都要受到射线的照射（可称作生活照射）。
胸部透视受到的照射率为每秒280毫伦左右，夜光表对手腕的照射率约为每小时1毫伦；电视显像管表面最大照射率约为每小时0.2毫伦（但电视显像管X-射线能量很低，很容易被玻璃及空气吸收）；人体所含钾40对人体的照射约为每天0.15毫伦；饮水的放射性可达到每升10-6毫居,空气的放射性约为每立方米10-7毫居。
这些日常生活中不可避免的放射性照射对人体并没有什么影响,需要注意的问题是应避免受到过量照射。
“伦琴”为“照射量”单位，“照射量”是度量X射线与γ射线对空气电离作用程度的量。
“剂量当量”单位是“雷姆”，“剂量当量”是度量生物组织受到射线损伤程度的量。
将“照射量”折算成计量当量要经过一系例复杂的运算，但对于X射线与γ射线对人体的作用来说，1伦琴大约相当于0.92~0.97雷姆，所以可直接以伦琴数作为雷姆数来估算计量当量值，其误差只有5%左右。
铯137照射量计算公式如下（1伦琴=1000毫伦琴）：3.28mt/(KR2)(伦琴)式中3.28为每毫居点源在1厘米处每小时的伦琴数；m为放射性强度，单位毫居；t为受照射时间，单位小时；R为与放射源间距，单位厘米；K为中间屏蔽物对射线的减弱倍数。
