雨淋阀就地控制盘说明书ver1

雨淋阀就地控制盘说明书ver1


四、主要参数 电源：基本负载 DC24V,2A 电磁阀参数：DC24V,15-40Ω 控制灭火方式：自动控制及手动控制 安装方式：壁挂 外形尺寸：400×500×200(mm)
Page 2 of 5

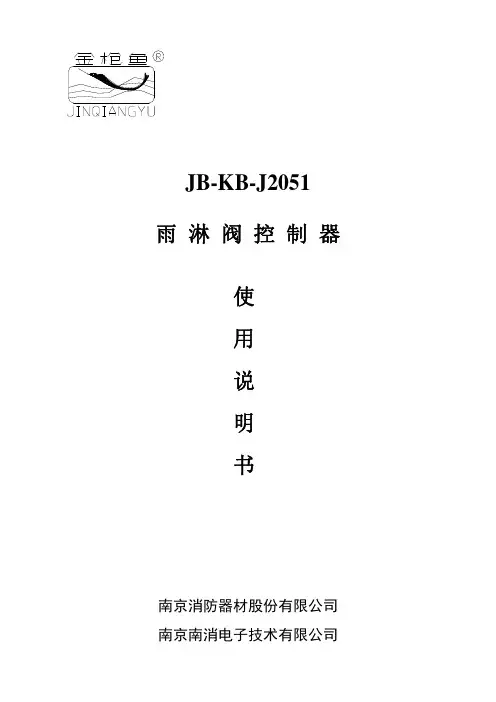

JB-KB-J2051 雨淋阀控制器使用说明书 Ver1.1（2007 年 11 月）
五、功能简述 1. 实时监视雨淋阀的前 、中、后维修阀的状态信号，当检测到任一维修状态信号
7. X2 的 13-14 是一对无源触点，输出返回给外部控制设备，当检测到压力开关闭 合时，该触点闭合。
8. X2 的 15-16 是一组开关量输入信号，当检测到的压力低时，该压力开关闭合， 作为压力开关输入信号。
9. X2 的 17-18 是一对无源触点，输出返回给外部控制设备，当检测到阀中开关闭 合时，该触点闭合。
六、外接端子说明 （一）X2 的接线说明： 1. X2 的 1-2 接灭火电磁阀。 2. X2 的 3-4 是一对无源触点，外接联动设备，当启动灭火程序时，该触点闭合。
Page 3 of 5
JB-KB-J2051 雨淋阀控制器使用说明书 Ver1.1（2007 年 11 月）
3. X2 的 5-6 是一对无源触点，输出返回给外部控制设备，当启动灭火程序时，该 触点闭合。
板上泄漏指示灯亮。并有输出相应触点闭合信号。 5. 控制器置于手动状态时，手动状态指示灯亮，控制器输出手动状态（触点常开）
信号，控制器不能接受远程控制信号。 6. 控制器置于自动状态时，控制器输出两组自动（触点闭合）信号，面板上的自
动指示灯亮，不能实现面板启动控制操作。 7. 控制器具有自动控制和手动控制两种控制方式： 7.1 手动控制方式时，此时按下启动按钮，控制器开始执行联动、延时、打阀程序，
nachi那智机器人语言高级编辑编译功能Ver1.2

nachi那智机器人语言高级编辑编译功能Ver1.2

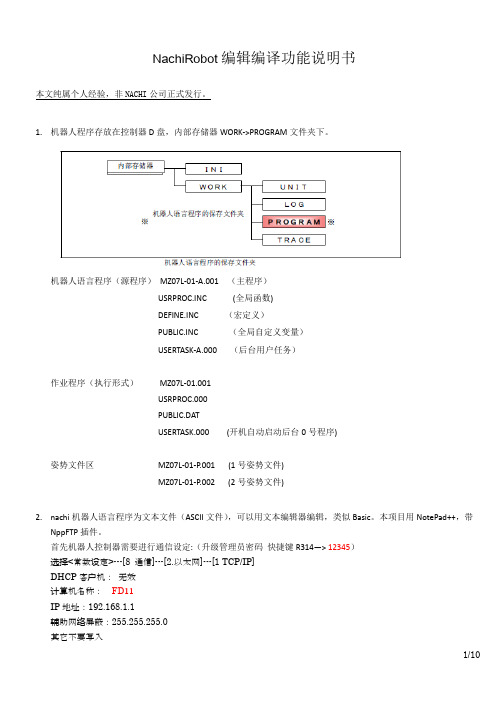

NachiRobot编辑编译功能说明书本文纯属个人经验，非NACHI公司正式发行。

1.机器人程序存放在控制器D盘，内部存储器WORK->PROGRAM文件夹下。

机器人语言程序（源程序）MZ07L-01-A.001 （主程序）USRPROC.INC (全局函数)DEFINE.INC （宏定义）PUBLIC.INC （全局自定义变量）USERTASK-A.000 （后台用户任务）作业程序（执行形式）MZ07L-01.001USRPROC.000PUBLIC.DATUSERTASK.000 (开机自动启动后台0号程序)姿势文件区MZ07L-01-P.001 (1号姿势文件)MZ07L-01-P.002 (2号姿势文件)2.nachi机器人语言程序为文本文件（ASCII文件），可以用文本编辑器编辑，类似Basic。

本项目用NotePad++，带NppFTP插件。

首先机器人控制器需要进行通信设定:（升级管理员密码快捷键R314—> 12345）选择<常数设定>---[8 通信]---[2.以太网]---[1 TCP/IP]DHCP客户机：无效计算机名称：FD11IP地址：192.168.1.1辅助网络屏蔽：255.255.255.0其它不要写入设定结束，按下<写入>选择<常数设定>---[8 通信]---[2.以太网]---[3 FTP] FTP服务：有效允许Anonymous计算：允许文件夹：D:\目录允许状态: 可读写设定结束，按下<写入>选择<常数设定>---[8 通信]---[2.以太网]---[3 FTP] 右侧有“用户名注册”图标，按下出现以下画面：用户1用户名：123口令：123*口令：123设定结束，按下<写入>NotePad++如下图设置：选择Profile settings选项，如下设置：（其中Password: 123）设定完成，点击Close。

ID PRO软件使用说明书(Ver1.1)

ID PRO软件使用说明书(Ver1.1)

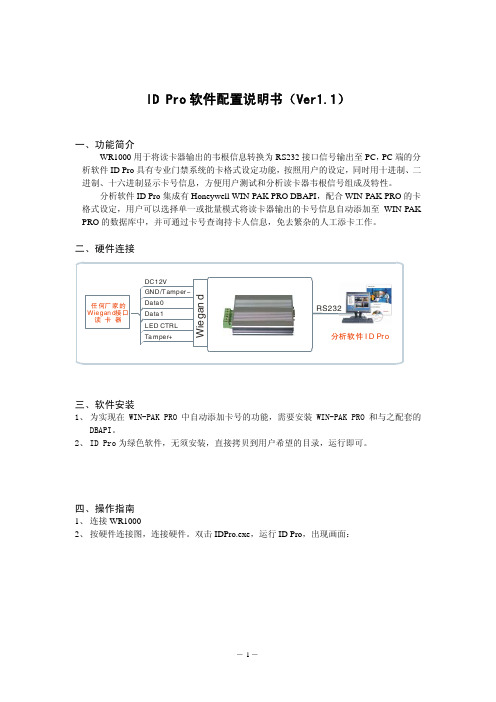

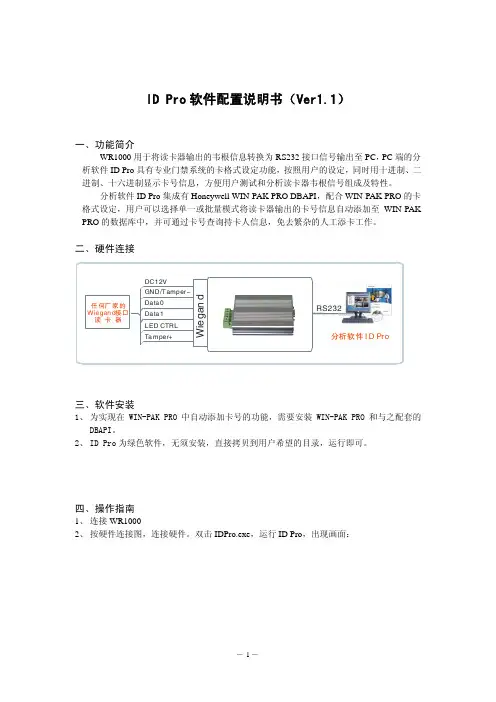

ID Pro软件配置说明书（Ver1.1）一、功能简介WR1000用于将读卡器输出的韦根信息转换为RS232接口信号输出至PC，PC端的分析软件ID Pro具有专业门禁系统的卡格式设定功能，按照用户的设定，同时用十进制、二进制、十六进制显示卡号信息，方便用户测试和分析读卡器韦根信号组成及特性。

分析软件ID Pro集成有Honeywell WIN-PAK PRO DBAPI，配合WIN-PAK PRO的卡格式设定，用户可以选择单一或批量模式将读卡器输出的卡号信息自动添加至WIN-PAK PRO的数据库中，并可通过卡号查询持卡人信息，免去繁杂的人工添卡工作。

二、硬件连接RS232分析软件 I D Pr o三、软件安装1、为实现在WIN-PAK PRO中自动添加卡号的功能，需要安装WIN-PAK PRO和与之配套的DBAPI。

2、ID Pro为绿色软件，无须安装，直接拷贝到用户希望的目录，运行即可。

四、操作指南1、连接WR10002、按硬件连接图，连接硬件。

双击IDPro.exe，运行ID Pro，出现画面：选择与WR1000连接的串口，点击“Connect”按钮连接。

正常连接时，显示：如不能正常连接，请检查硬件连接是否正确，串口是否选择正确。

3、断开串口连接，点击“Disconnect”按钮。

4、卡格式选择和设定按“ID Process”页面按钮，进入相应界面。

在ID Format Setup界面，提供3种卡格式设定：26Bits wiegand和All data wiegand，以及user-defined。

用户可根据需要，定义卡格式，设定界面如下：5、按用户选择或定义的卡格式显示卡号信息：上述界面显示Mifare卡卡号信息：读卡器输出韦根位数：34位卡号：32位有奇偶校验位韦根数据位宽度为：53us 韦根数据位间隔时间为：1003us6、登录WIN-PAK PRO数据库按“Login”页面按钮，进入登录界面：输入用户名和密码，按“Login”按钮，登录成功，显示：按“Add Card”页面按钮，进入添卡界面：选择Account ID、Access Level ID、Card Status，输入CardHolder ID，选择生效日期和失效日期，选择添加卡模式，卡号“Card Number”栏位数据来源为：读卡器和人工输入，按“Add Card”按钮，即可实现将卡号自动添加到WIN-PAK PRO数据库中。

全自动模板机产品使用说明书

全自动模板机产品使用说明书

4.6.1 主界面下机器锁定........................................................................................................................... 7 4.6.2 缝纫过程中急停............................................................................................................................... 7 4.7 穿线................................................................................................................................................................8
3.2 关机................................................................................................................................................................4
5. 主界面辅助界面...................................................................................................................................9 6. 手动操作界面.....................................................................................................................................11 7. 缝纫计数设置界面............................................................................................................................ 13 8. 花型管理............................................................................................................................................. 15

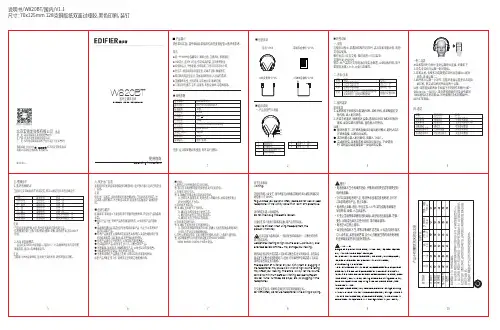

爱德发EDIFIER无线头戴式耳机Ver1.1说明书

爱德发EDIFIER无线头戴式耳机Ver1.1说明书

版本号Ver1.1
地 址：北京市海淀区北四环西路68号
生产商：东莞市漫步者科技有限公司厂 址：东莞松山湖高新技术产业开发区工业东路2号
北京爱德发科技有限公司商标说明：EDIFIER , 均为北京爱德发科技有限公司持有注册商标，微信扫一扫，更多信息
五、播放音乐
1、蓝牙音频模式
当耳机与支持aptX的手机连接后，注意：
当使用3.5mm音频线时，说明书/W820BT/国内/V1.1尺寸：70x125mm 128克铜版纸双面过哑胶,黑色印刷，装钉
本耳机能同时与两个蓝牙设备建立连接，步骤如下：
首先令耳机与设备一配对连接。

长按多功能键重启耳机并直接进入配对连接设备二。

此时再从设备一上操作，在蓝牙连接设置里点击连接则完成耳机同时接连两个设备。

当您连接的两台手机属于不同操作系统时一台iOS），某些跨系统操作可能会有延迟
（比如暂停A手机的歌曲、同时播放B手机的歌曲时）功能
增加音量减少音量上一曲下一曲暂停播放恢复播放耳机状态来电响铃来电响铃通话中已连接设备开启语音助手
注意：
*当耳机音量调至最大时，*远程播放控制（上曲/下曲/暂停/播放） 协议；2、AUX in音频模式
该耳机支持AUX in音频输入，放器连接，即可以有线收听音乐。

GRT-Y200LTU微机综合保护装置使用说明书

GRT-Y200LTU微机综合保护装置使用说明书


t(s)：延时时限 k：时间倍数 I：故障电流 Id：反时限起动电流定值
当 A、C 相或 A、B、C 三相中任何一相电流值大于整定值时，保护启动，经延
时时限，保护动作出口。
4.4 相电流过负荷保护 设有电流过负荷定值、动作时限的整定、跳闸或报警软压板的设定、电流过负 荷投停；用于线路负荷过大时延时自动切除负载或报警由手动选择切除与否（当电 流过负荷投停软压板设为投入，而过负荷跳闸报警软压板设为报警时，只报警不跳 闸）。 当 A、C 相或 A、B、C 三相中任何一相电流值大于整定值时，保护启动，经延 时时限，报警信号出口或保护动作出口。
4.5 零序速断保护 设有零序速断定值、动作时限的整定、跳闸或报警软压板的设定、投停软压板 的设定；用于线路出现接地或严重不平衡时延时自动切除负载或报警由手动选择切 除与否（当零序速断投停软压板设为投入，而零序跳闸报警软压板设为报警时，只 报警不跳闸）。 当零序电流值大于整定值时，保护启动，经延时时限，报警信号出口或保护动 作出口。
版本号：VER1.01
GRT-Y200L/T/U 微机综合保护装置 使用说明书
厦门高瑞特电气自动化有限公司
目
录
1. 概述.............................................................................................................................- 1 2. 型号说明.....................................................................................................................- 1 3. 技术特性.....................................................................................................................- 2 4. 保护功能说明.............................................................................................................- 3 5. 结构安装与接线.........................................................................................................- 6 6. 装置参数设定说明...................................................................................................- 14 7. 界面操作...................................................................................................................- 16 8. 故障分析与排除.......................................................................................................- 21 9. 安全...........................................................................................................................- 21 10. 订货须知及联系方式...............................................................................................- 21 附录：过流与零序电流的反时限曲线..........................................................................- 22 -
海湾消防GST-LD-8303输入-输出模块安装说明书[1]

海湾消防GST-LD-8303输入-输出模块安装说明书[1]


输入1 输出1
GST-LD-8303 输入/输出模块
输入2 输出2
图 1 外形示意图
五、 安装与布线
警告： 接 � 安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连 安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接 线准确无误。 “常开检线 ”状态输入，模块输入线末端（远离模块端） 必 � 模块输入端如果设置为 模块输入端如果设置为“ 常开检线” 状态输入，模块输入线末端（远离模块端）必 Ω的终端电阻；模块输入端如果设置为 “常闭检线 ”状态输入模块输入线 须并联一个 4.7k 4.7kΩ 的终端电阻；模块输入端如果设置为“ 常闭检线” Ω的终端电阻（具体接线方法见应用方法） 。 末端（远离模块端）必须串联一个 4.7k 4.7kΩ ,有源输出端应并联一个 4.7k Ω的终端电阻，并串联一个 IN400 7 � 模块为有源输出时 模块为有源输出时, 4.7kΩ IN4007 二极管（具体接线方法见应用方法） 。 1. 安装前应首先检查外壳是否完好无损，标识是否齐全。 2. 模块采用明装方式，底壳与模块间采用插接式结构安装，安装时只需拔下模块，从底壳 的进线孔中穿入电缆并接在相应的端子上，再插好模块即可安装好模块。 3. 模块采用线管预埋安装， 将底盒安装在 86H50 型预埋盒上， 安装孔距为 60mm(参见图 3)， 安装示意图如图 2 所示。
1. 模块与 GST-LD-8302A 模块组合连接的方法如图 4 所示。
+24V G Z1 Z2
D1
D2
Z1
Z2
GST-LD-8303
I1 G I2 G S1+ S1S2+ S2-
4.7kΩ 4.7kΩ 4.7kΩ 1N4007
深圳桑达龙金商业机器 SED8000 系列 POS 收款机使用说明 Ver1.2

深圳桑达龙金商业机器 SED8000 系列 POS 收款机使用说明 Ver1.2

SED8000系列POS收款机使用说明Ver1.2深圳桑达龙金商业机器有限公司目 录前 言 (1)桑达收款机使用规范 (2)一、整机介绍 (4)1、型号说明 (4)2、SED8000系列收款机的特点 (4)3、本产品采用开放式架构，具有很多的优点 (4)4、SED8000系列POS收款机的配置说明 (5)5、包装形式 (8)二、安装说明 (9)1、推荐安装 (9)2、安装及操作注意事项 (10)3．驱动程序的安装 (10)三、机器的自检 (11)四、常见故障处理方法 (14)五、日常维护保养 (15)附录A：顾显接口及驱动程序 (16)1.顾显接口 (16)2.WINDOWS下串口操作动态链接库 (16)前 言感谢您选择了桑达POS收款机。

为了使您能更好地使用该收款机，请在安装使用机器之前仔细地阅读本手册，以便对机器有初步的了解，遵循必要的操作规程。

本手册对桑达POS收款机作了整体性能的介绍，列出了各供选配件的主要参数；对装箱清单和安装进行了说明，用户可按此说明核对配件和安装机器；介绍了通电检查的方法，以便用户查验运输过程中机器是否受损；介绍了一些因使用不当而引起的故障及其排除办法；对机器的硬件维护作了简要的介绍，附录里提供了钱箱、顾客显示牌在各种操作系统下的驱动函数库。

当您对机器有任何疑问时，可向本公司或代理商咨询，您将会得到满意的答复。

声 明本批次产品的配置以装箱单为准，若本说明书中涉及未被选用的机型和未被选配的接口与部件，则说明书中有针对以上机型、部件和接口的内容，将无效。

本文中所有信息皆以公布时的数据为准，如有更改，恕不另行通知；如需进一步的技术支持和最新信息，请联系就近的销售商或客户服务中心。

深圳桑达龙金商业机器有限公司警告：1.静电可能损坏主机集成电路。

2.电池更换不正确有爆炸危险，只能用厂商推荐的相同或相当型号电池更换。

3.按电池厂商指示处理用过的电池。

深圳桑达龙金商业机器有限公司桑达收款机使用规范1.安装使用过程中，必须采用符合国家标准的有CCC认证的三孔电源插座和UPS电源，要求地线接地良好，并要求电源电压稳定，避免与其它频繁启动或电流频繁变化的设备共用线路、电源插座和UPS电源。

Zimbra邮件用户使用手册 Ver.1

Zimbra邮件用户使用手册 Ver.1

• 您可将 Zimbra Web Client 中显示的语言改换成您更熟悉的语言。 • 默认时区决定了您收发邮件的日期和时间以及行事历中的约会所显示的时
间。 这可能与所用计算机上的时区配置不同。如果显示的时区不正确，可 在此处修改。 • 如果显示变更密码，您可修改您的密码。如果在变更密码时遇到问题，请 向您的管理员询问密码规则。如果没有此选项，但您需要变更密码，请与 系统管理员联系。 • 在搜索中，您可选择在所执行的搜索中自动包括“垃圾邮件”和“已删除 邮件”文件夹。默认情况下，这两个文件夹没有包括在内。 • 在搜索语言中，勾选在搜索导航条中显示高级搜索语言以便在客户端页面 上的搜索文本框中显示搜索字符串的详细信息。 • 其他
入门
一、登录和退出
您必须登录且被认证后才能使用 Zimbra 网络客户端。Zimbra 网络客户端 有两 个版本，即高级版和标准版。
• 高级网络客户端提供全套的基于 Ajax 的网络协作功能。高级网络客户端需 要较新的浏览器和较快的连线速度。
• 若互联网连线速度较慢，或用户希望在邮箱中以 HTML 的方式浏览邮件， 标准网络客户端也是一种不错的选择。
• 授权他人查看或管理您的公文包文件夹
首选项
• 管理邮箱功能的工作方式 • 创建邮件过滤器 • 管理您的共享帐户 • 管理您帐户中使用的 Zimlet • 导入和导出电子邮件文件夹、地址簿、行事历及其他内容 • 从您的帐户（ZWC 网络版）管理您的移动通信设备 • 设置一个可以发送任务和行事历提醒的电子邮件地址
备注： 如果您的网络客户端处于打开状态，但在一段时间内没有访问您的 邮箱，那么当前会话有可能超时，您也就需要重新登录。 4. 如果您不想使用默认的客户端类型，可改变屏幕上显示的版本。 5. 单击登录。
天鹰科技 Tiny-linux 说明书 （Ver1.02）

天鹰科技 Tiny-linux 说明书 （Ver1.02）

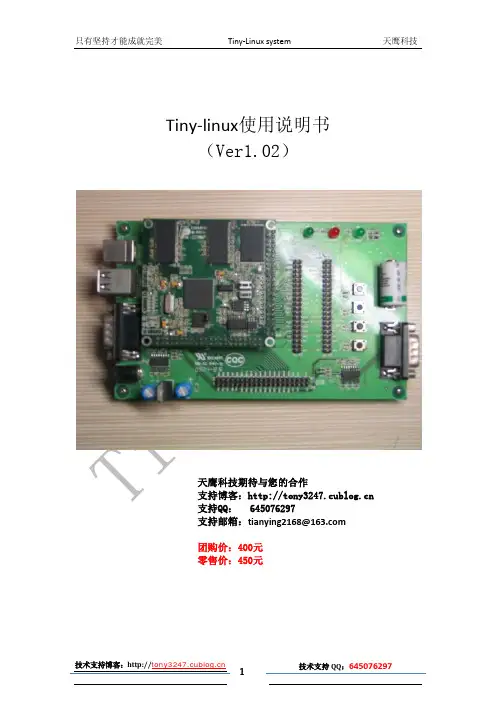

Tiny-linux使用说明书（Ver1.02）天鹰科技期待与您的合作支持博客：支持QQ：645076297支持邮箱：********************团购价：400元零售价：450元首先非常感谢您使用Tiny-linux系统，您获得的不仅仅是一套开发板，而是一套高效的linux开发、调试、代码管理的方案，希望我们双方有更深层次的合作。

在使用我们的开发板之前，请阅读下面的注意事项。

●开发板的左下角是电源部分，由于开发板的功率比较大，该部分会有可能发烫，使用者请注意。

●使用者请认真阅读完说明书之后再对开发板进行操作，避免对开发板造成物理损害。

●开发板支持无线和有线网卡两种通信模式。

●开发板提供详细的技术支持，技术支持QQ：645076297，技术支持邮箱：********************开发板由两个部分组成，即核心板与扩展板，主要的功能芯片都在核心板上，核心板为6层板，这样可以有效地减少干扰。

开发板支持的资源如下：● CPU：AT91SAM9260 BGA VERSION B● SDRAM: ISSI IS42S16100G 2片，64M● NAND: NAND01GW3B2AN6● DATAFLASH：ATMEL AT45DB642D● EEPROM: ATMEL 24A512● RTC:EPSON RTC8025● 温度检测：TCN75开发板采用最新的linux2.6.24内核，在官方内核版本上添加相应的芯片驱动，为提高系统的启动速度，开发板一改往常的BOOTSTRAP+UBOOT+LINUX+FILESYS的格式，使用bootstrap直接启动linux内核，可以将linux的启动时间缩短到7秒左右，如果您需要额外的技术支持，可以联系我们，开发板软件资源包括:● Bootstrap，16位总线宽度● UBOOT 1.3.4● LINUX 2.6.24● BUSYBOX 1.13.2● FILE SYSTEM Tiny-System●有线网卡驱动●无线网卡驱动●MTD-Utils工具。

D650中文操作说明书_2010-3-30 V1_1

D650中文操作说明书_2010-3-30 V1_1

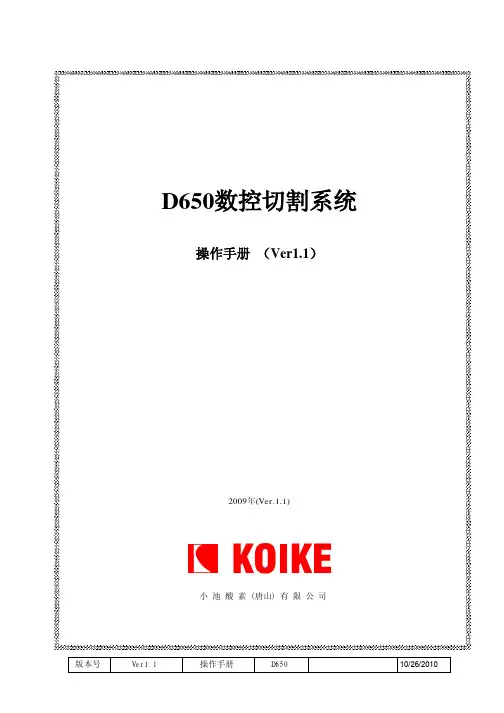

版本号Ver1.1 操作手册 D650 10/26/2010D650数控切割系统操作手册 （Ver1.1）2009年(Ver.1.1)小 池 酸 素 (唐山) 有 限 公 司目录1 (1)1.1. 警告！ (1)1.2.联系方式 (1)2. 概述 (2)2.1. 主画面 (2)2.1.1. Info (System Status) (3)2.1.2. ProMotion Cut预览下一工作 (3)2.1.3. 当前工作 (5)2.2. 操作控制面板 (7)2.2.1. 急停开关 (7)2.2.2. 输入电源开关 (8)2.2.3. 驱动使能开关 (8)2.2.4. 工作站选择开关（仅在C004配置时有） (9)2.2.5. Up / Down 割炬上升/下降开关 (10)2.2.6. 切割氧 On/Off/Auto 开关 (11)2.2.7. High Preheat 高预热On/Off/Auto 开关 (12)2.2.8. Preheat预热开关 (13)2.2.9. Marker划线 On/Off/Auto 开关 (14)2.2.10. Plasma等离子 On/Off/Auto 开关 (15)2.2.11. Ignition Switch (16)2.2.12. Marker Down 划线割炬下降开关 (16)2.2.13. IHS 初始定为Manual/Auto开关 (17)2.2.14. 速度电位器 (18)2.2.15. 八方向手动按键 (19)2.2.16. Manual Mode 手动模式按键 (19)2.2.17. Zero回零键 (20)2.2.18. 自动启动按键START (21)2.2.19. 切割开始/停止按键TORCH ON/OFF (22)2.2.20. 时间记录/扩展延时Record Time & Extend Time (23)2.2.21. 加速 &减速按键SPEEDUP/SPEED DOWN (24)2.2.22. 向前移动按键MOVE AHEAD (25)2.2.23. 停止/向后移动按键 STOP/BACKUP (26)2.3.使用技巧 (27)3. D650系统设置 (29)3.1. 启动和关闭控制器 (29)3.1.1. 启动步骤 (29)3.1.2. 关闭系统 / 切断电源 (29)3.2. 寻原点过程 (29)3.3. 参数快速浏览 (29)3.4. 高级设置 (30)3.5. 控制器信息 (30)4. ProMotion® Nest套料软件 (32)4.1.文件菜单 (33)4.1.1.创建新的套料板 (33)4.1.2. 打开文件 (33)4.1.3. 关闭 (34)4.1.4. 另存为 (34)4.1.5. 宏图库 (34)4.1.6. 打印 (37)4.1.7. DNC (37)4.1.8. 输入 (37)4.1.9. Export (37)4.1.10. 退出 (37)4.2. 视图菜单 (37)4.3. 工具菜单 /工具盒 (38)4.3.1. 移动图形 (38)4.3.2. 旋转图形 (38)4.3.3. 镜像 (38)4.3.4. 删除 (39)4.3.5. 改变穿孔点 (39)4.3.6. 改变补偿边 (39)4.3.7. 改变切割方向 (39)4.3.8. 改变切割顺序 (39)4.3.9. 拆分图元 (40)4.3.10. 串接图形 (40)4.3.11. 引入引出线 (40)4.3.12. 放大/缩小 (41)4.3.13. 重置视图 (41)4.3.14. 平移视图 (41)4.3.15. 标尺 (41)4.3.16. 复制 (41)4.3.17. 剪切 (42)4.3.18. 粘贴 (42)4.3.19. 取消 (42)4.4. 选项菜单 (42)4.4.1. 系统（操作）选项 (43)4.4.2. EIA 选项 (44)4.4.3. 语言选项 (44)4.5. 帮助菜单 (45)4.6. 工具栏 (45)4.6.1. MicroCAD (45)4.6.2. NestInfo (46).6.3. 速率（进给率）控制单元 (47)4.8. 其他 (48)4.8.1. 术语约定 (48)4.8.2. DXF (48)4.8.3. CNC-2 (48)4.8.4. 划线标记和点标记 (49)1.1.1. 警告！请不要直接将控制系统通过RJ45 或 RS232 接口与其他电脑连接！该连接必须通过光纤设备，无线网络，网络集线器等具备电磁隔离功能的设备进行。

使用说明书范文(VER1[1]2)

使用说明书范文(VER1[1]2)1.概述1.1产品特点CH11A～CH19A、CZ11A～CZ19A系列小感量核子皮带秤是采用可编程控制器（PLC）控制、变频调速、数字化测速、高精密高稳定模拟量检测、超常寿命非接触式称重、工业级人机界面彩色触摸屏操作显示等高新科技技术研制而成的一种新型轻质散装物料在线动态计量控制设备，主要特点有：1）动态计量精度和控制精度高、长期工作性能稳定可靠；2）系统设备维护、安装简单方便，称重传感器不受高温、腐蚀性、皮带倾角、跑偏、振动、张力及粉尘等因素影响，便于新型自动化生产线的兴建和旧生产线的改造；3）具备工况流程、工艺参数、过程趋势、故障诊断等图文显示功能，可方便直观地进行信号标定、参数设置、性能调整、故障查询、工况查询、系统校验、小时平均流量查询等操作与显示，以掌握生产现场的工作全貌；4）具备多种标准信号的输入输出能力，易于和现场其它控制设备进行工艺、工况参数交换和相互控制，可单机或全线联机运行；5）具备链接现场控制网络（PROFIBUS、工业ETHERNET）的能力，易于现场各工艺段上生产设备控制系统集成，便于进行实时网络数据交换控制及上位机的远程监控管理，实现管理控制一体化。

1.2产品用途CH11A～CH19A、CZ11A～CZ19A系列小感量核子皮带秤主要用于叶片、梗片、梗丝、叶丝、膨胀烟丝、木片、草梗、化纤等散装物料在线计量和控制。

a)计量——实际物料的累计计量；b)控制——实际物料流量精确控制；c)定量——实现物料的定量控制、将物料送入下一道工序。

2主要性能与参数2.1计量控制精度CH11A～CH19A、CZ11A～CZ19A系列小感量核子皮带秤产品分三个精度等级，其对应的计量控制精度，如下表所示：2．3结构参数一次仪表(秤体)：γ探测器支架：φ120mm某650mm～φ120mm某2050mm约6～18Kgγ源容器：110mm某75mm某85mm约2Kg二次仪表(主机)：PLC控制柜：A1型2300某800某600(高某宽某厚)约200KgA2型2100某800某500约180KgA3型1800某610某470约120KgA3型1600某600某500约100KgA4型760某600某369约50Kg(壁挂式)触摸屏：SIEMENSTP27-10335某275mmSIEMENSTP27-6212某156mm2.4工况参数1）皮带宽度：400、500、600、800、1000、1200、1400、1600、1800mm;2）皮带倾角：平型带0～20°、疙瘩带0～30°3）皮带运行速度：0.02m/～5.00m/2.5工作环境与电源要求2.6功耗指标控制柜与称重传感器功耗：0.5KW皮带输送机功耗：0.75KW～6KW(按不同输送能力确定)3产品型号与规格3.1产品型号PLC型设计代号型别序号型别代号γ探测、皮带输送式组别代号核子计量H—计量Z—控制、定量B—配比类别代号在线检测、控制3.2产品规格与型号4.产品结构与组成4.1产品结构CH11A～CH19A、CZ11A～CZ19A系列小感量核子皮带秤由称重传感器（秤体）、速度传感器和PLC控制柜等几部分组成（如图1所示）。
