高速列车通过隧道时产生的空气动力学问题汇报人：日期:•引言•高速列车通过隧道时的空气动力学现象目录•高速列车通过隧道时空气动力学问题的研究方法•高速列车通过隧道时空气动力学问题的解决方案•高速列车通过隧道时空气动力学问题的未来研究方向目录01引言高速列车通常以超过200公里/小时的速度运行，具有特殊的动力学特性和空气动力学性能。
高速列车的特性隧道通常由入口、出口和洞身组成，为列车提供通行空间。
隧道的基本结构高速列车与隧道概述空气动力学在高速列车与隧道中的应用空气动力学对高速列车的影响高速列车在隧道中运行时，由于空气流动受到限制，会产生一系列的空气动力学问题，如压力波、气动噪声等。
空气动力学对隧道的影响高速列车通过隧道时，由于车速较高，会对隧道内的空气流动产生扰动，从而影响隧道的通风和空气质量。
02高速列车通过隧道时的空气动力学现象车尾部分的空气则因为突然的扩张而形成低压区，导致车尾部分的气压低于周围环境气压。
这种压力波现象会导致列车受到额外的阻力，称为“压缩波阻力”。
列车进入隧道时，由于突然的截面变化，车头前方的空气受到挤压，形成高压区。
列车进入隧道时的压力波现象当列车通过隧道时，车体周围的空气流动受到列车形状和速度的影响，形成涡旋流动。
这种涡流现象会导致列车受到额外的阻力，称为“涡流阻力”。
涡流阻力的产生与车体的形状、速度以及隧道的截面形状有关。
列车通过隧道时的涡流现象01车尾部分的空气则因为突然的收缩而形成高压区，导致车尾部分的气压高于周围环境气压。
这种压力波现象会导致列车受到额外的阻力，称为“膨胀波阻力”。
膨胀波阻力的产生与车体的形状、速度以及隧道的截面形状有关。
当列车驶出隧道时，车头前方的空气受到挤压后突然扩张，形成低压区。
020304列车驶出隧道时的压力波现象03高速列车通过隧道时空气动力学问题的研究方法边界元方法（BEM）将问题域划分为边界元，通过求解边界元方程得到问题域内的压力分布和速度分布。
高速列车隧道的空气动力学效应及解决措施高速列车通过隧道时会产生一系列的空气动力学效应，包括气压波、空气抽吸、阻力增加、噪音扩大等问题。
为了解决这些问题，需要采取一些技术措施。
首先，气压波是高速列车通过隧道时产生的一种空气波动。
隧道的出入口会引起气压的突变，进而形成气压波。
为了减轻气压波的影响，可以采用以下方法：1.设计合理的隧道出入口结构，减小气压突变的幅度。
通过合适的设计和工程施工，可以减小气压波对列车和旅客的影响。
2.在出入口处设置缓冲区，使空气压力逐渐恢复平衡。
通过设置缓冲区，使气压波逐渐减小，减轻对列车和旅客的冲击。
其次，高速列车通过隧道时会产生空气抽吸效应。
当列车快速进入或离开隧道时，会形成气流，产生空气抽吸。
为了解决空气抽吸的问题，可以考虑以下措施：1.在隧道出入口设置风帘，减少空气流动。
通过设置风帘，可以减少隧道出入口的气流，减轻空气抽吸现象，并减少对列车运行的干扰。
2.通过改善列车的车身结构，减小空气抽吸效应。
合理设计列车的车身形状，采用减阻设计，可以降低空气抽吸的强度，减少对列车运行的影响。
此外，高速列车通过隧道时还会面临阻力增加和噪音扩大的问题。
1.优化隧道的设计和施工工艺，减小阻力。
通过合理设计隧道的几何形状和采用光滑的内壁材料，可以减小列车运行时的阻力，提高列车的运行效率。
2.在隧道内部设置噪音吸收层，减少噪音的传播。
通过在隧道内部设置吸音材料，可以有效减少列车行驶产生的噪音，提高隧道的环境舒适性。
综上所述，高速列车通过隧道时会产生一系列的空气动力学效应，包括气压波、空气抽吸、阻力增加、噪音扩大等问题。
为了解决这些问题，需要采取合理的技术措施，包括隧道出入口结构设计、风帘设置、车身结构优化、隧道设计和施工工艺优化、噪音吸收层的设置等。
通过这些措施的应用，可以减轻空气动力学效应的影响，提高高速列车通过隧道的安全性和舒适性。
长距离高速铁路建设中的空气动力学问题研究随着科技的不断发展，高铁在我国的交通领域中得到了广泛应用。
长距离高速铁路的建设，不仅为我国的经济和交通发展注入了新的活力，而且对于提高人们的生活质量也起到了积极的促进作用。
然而，在长距离高速铁路建设中，空气动力学问题是一个十分重要的研究方向与问题，它关系到铁路的运行安全和舒适性。
本文将从空气动力学问题的概念、影响因素、建模模拟与优化设计等方面对相关问题进行探讨。
一、空气动力学问题的概念与影响因素空气动力学问题是指高速列车在通过隧道，桥梁，特殊地形区域或直线、转弯、坡度、速度等变化的区域时，所面临的空气阻力、巨大风力、涡流以及不稳定气流等现象，从而影响列车的安全和舒适性。
在空气动力学过程中，影响因素主要有气体物理性质、列车速度、气流流向与布局、横风以及气温、空气湿度等条件。
高铁列车在行驶过程中，与空气相互作用，会产生剧烈的涡流，不同地区的气流阻力和巨大风力也会对列车的稳定性和安全性产生很大的影响。
二、建模模拟与优化设计如何对空气动力学问题进行建模模拟，并通过优化设计提高列车的稳定性和安全性，是目前相关领域的研究热点。
1、空气动力学建模模拟目前，许多研究人员采用计算流体力学的方法进行建模模拟，利用先进的计算机技术对列车运行过程中的涡流、气流等物理现象进行精确模拟。
通过数值模拟分析，可以获得高铁列车的气动特性、空气动力学参数等相关信息，为优化设计提供参考依据。
2、优化设计在实际的工程设计过程中，研究人员需要对列车的外形、结构、气动力学参数等进行优化设计，从而提高高铁列车的运行稳定性和安全性。
在设计中最基本的思想是降低阻力，减轻气动力学效应的影响，提高列车的稳定性。
常用的优化手段包括:（1）改变列车外形结构，减小头部阻力，降低涡流的产生；（2）通过空气流场改善设计，如前后引流，侧向引流等方式，减小阻力，提高稳定性；（3）采用对称性设计，使列车前后气流分布均匀，减小气流的扰动。

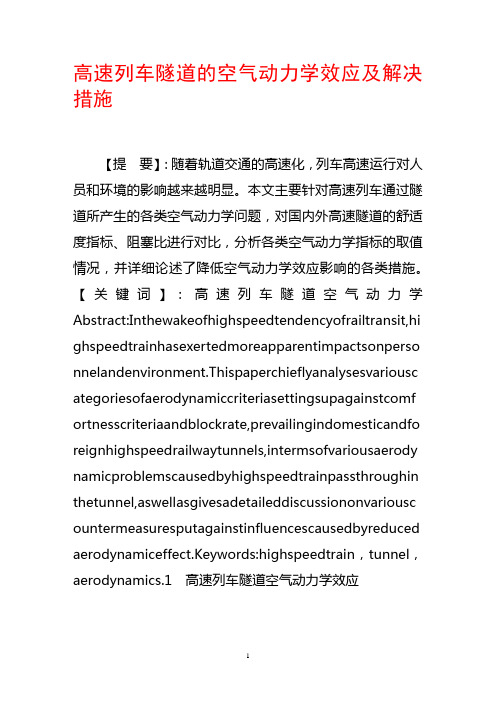

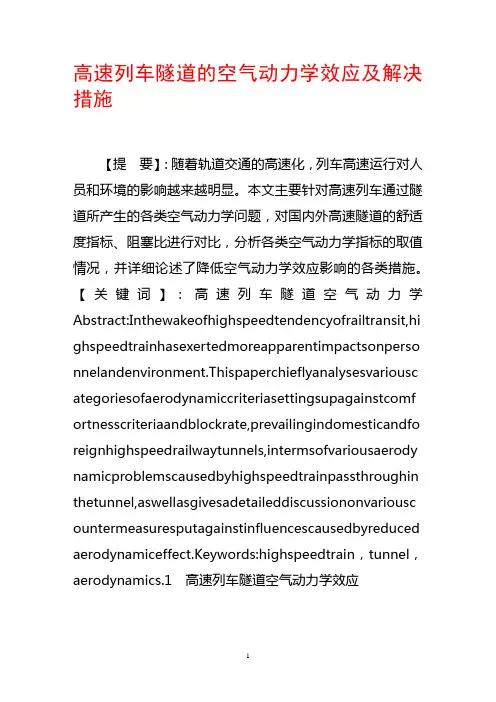

高速列车隧道的空气动力学效应及解决措施【提要】：随着轨道交通的高速化，列车高速运行对人员和环境的影响越来越明显。
本文主要针对高速列车通过隧道所产生的各类空气动力学问题，对国内外高速隧道的舒适度指标、阻塞比进行对比，分析各类空气动力学指标的取值情况，并详细论述了降低空气动力学效应影响的各类措施。
【关键词】：高速列车隧道空气动力学Abstract:Inthewakeofhighspeedtendencyofrailtransit,h ighspeedtrainhasexertedmoreapparentimpactsonpersonne landenvironment.Thispaperchieflyanalysesvariouscateg oriesofaerodynamiccriteriasettingsupagainstcomfortne sscriteriaandblockrate,prevailingindomesticandforeig nhighspeedrailwaytunnels,intermsofvariousaerodynamic problemscausedbyhighspeedtrainpassthroughinthetunnel ,aswellasgivesadetaileddiscussiononvariouscountermea suresputagainstinfluencescausedbyreducedaerodynamice ffect.Keywords:highspeedtrain，tunnel，aerodynamics.1 高速列车隧道空气动力学效应高速列车进入隧道后将隧道内原有的部分空气排开，由于空气粘性和隧道内壁、列车外表面摩阻力的存在，被排开的空气不能象明线空气那样及时、顺畅地沿列车周侧形成绕流，列车前方的空气受到压缩，而列车尾部进入隧道后会形成一定的负压，因此产生了压力波动过程。
高速铁路隧道减少空气动力学效应的措施高速铁路隧道减少空气动力学效应的措施可以分为以下几点：
（1）对隧道进行外部增压，改善隧道内的流动状态，减少空气动力学效应；
（2）在隧道顶部设置横风吸风口，采用安装叶片的结构，可以改善隧道内的气流状态，减少空气动力学效应；
（3）空气动力学中通风设计也有一定的作用，利用管道布置合理的空气交换机，可以减少隧道内的空气动力学效应；
（4）建立隧道内的实时监测系统，实时反馈隧道内的流动状态，根据监测结果及时调整管理措施，实时监测，有助于减少空气动力学效应；
（5）利用技术手段，控制隧道内的流量，在必要的情况下，可以使用排气阀等设备，对空气进行控制，从而减少空气动力学效应。
流体力学结课论文：空气动力学在高速铁路建设中的应用研究[大全5篇]第一篇：流体力学结课论文：空气动力学在高速铁路建设中的应用研究流体力学结课论文空气动力学在高速铁路建设中的应用研究摘要：我国高速铁路建设正处于上升期，高铁建设中遇到的问题也越来越多，相关理论研究对于高铁建设的顺利开展意义重大。
本文通过对空气动力学的学习研究，初步认识和了解了空气动力学在高速铁路隧道建设中的应用，对流体力学对于土木工程的重要性有了更进一步的认识。
关键词：土木工程高速铁路隧道空气动力学流体力学1前言哈大高速铁路是国家“十一五”规划的重点工程，被纳入国家《中长期铁路网规划》。
哈大高铁指在中国黑龙江省哈尔滨市与辽宁省大连市之间建设的高速客运专用铁路，于2007年8月23日正式开工建设，2012年12月1日正式开通运营。
哈大客运专线(高铁)是我国中长期铁路规划中“四纵四横”高速铁路网的“一纵”，是京哈高铁的重要组成部分，通车后将成为世界上第一条投入运营的穿越高寒地区的高速铁路。
流体力学在土木工程中应用广泛，而在高速铁路的建设过程中，流体力学的重要分支空气动力学则起到了极为重要的作用。
我国高速铁路建设正处于上升期，高铁建设中遇到的问题也越来越多，相关理论研究对于高铁建设的顺利开展意义重大。
2空气动力学简介空气动力学是流体力学的一个分支，它主要研究物体在同气体作相对运动情况下的受力特性、气体流动规律和伴随发生的物理化学变化。
它是在流体力学的基础上，随着航空工业和喷气推进技术的发展而成长起来的一个学科。
最早对空气动力学的研究，可以追溯到人类对鸟或弹丸在飞行时的受力和力的作用方式的种种猜测。
17世纪后期，荷兰物理学家惠更斯首先估算出物体在空气中运动的阻力；1726年，牛顿应用力学原理和演绎方法得出：在空气中运动的物体所受的力，正比于物体运动速度的平方和物体的特征面积以及空气的密度。
这一工作可以看作是空气动力学经典理论的开始。
1755年，数学家欧拉得出了描述无粘性流体运动的微分方程，即欧拉方程。

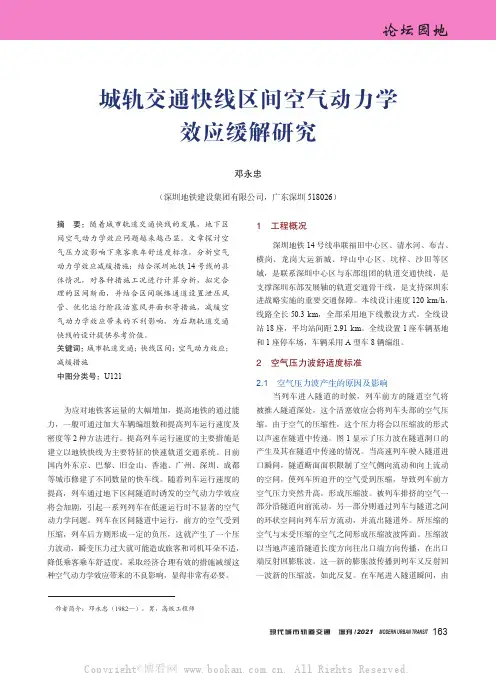

论坛园地作者简介：邓永忠（1982—），男，高级工程师城轨交通快线区间空气动力学效应缓解研究邓永忠（深圳地铁建设集团有限公司，广东深圳 518026）为应对地铁客运量的大幅增加，提高地铁的通过能力，一般可通过加大车辆编组数和提高列车运行速度及密度等2种方法进行。
提高列车运行速度的主要措施是建立以地铁快线为主要特征的快速轨道交通系统。
目前国内外东京、巴黎、旧金山、香港、广州、深圳、成都等城市修建了不同数量的快车线。
随着列车运行速度的提高，列车通过地下区间隧道时诱发的空气动力学效应将会加剧，引起一系列列车在低速运行时不显著的空气动力学问题。
列车在区间隧道中运行，前方的空气受到压缩，列车后方则形成一定的负压，这就产生了一个压力波动，瞬变压力过大就可能造成旅客和司机耳朵不适，降低乘客乘车舒适度。
采取经济合理有效的措施减缓这种空气动力学效应带来的不良影响，显得非常有必要。
摘 要：随着城市轨道交通快线的发展，地下区间空气动力学效应问题越来越凸显。
文章探讨空气压力波影响下乘客乘车舒适度标准，分析空气动力学效应减缓措施；结合深圳地铁14号线的具体情况，对各种措施工况进行计算分析，拟定合理的区间断面，并结合区间联络通道设置泄压风管、优化运行阶段活塞风井面积等措施，减缓空气动力学效应带来的不利影响，为后期轨道交通快线的设计提供参考价值。
关键词：城市轨道交通；快线区间；空气动力效应；减缓措施中图分类号：U1211 工程概况深圳地铁14号线串联福田中心区、清水河、布吉、横岗、龙岗大运新城、坪山中心区、坑梓、沙田等区域，是联系深圳中心区与东部组团的轨道交通快线，是支撑深圳东部发展轴的轨道交通骨干线，是支持深圳东进战略实施的重要交通保障。
本线设计速度120 km/h ，线路全长50.3 km ，全部采用地下线敷设方式。
全线设站18座，平均站间距2.91 km 。
全线设置1座车辆基地和1座停车场，车辆采用A 型车8辆编组。
2 空气压力波舒适度标准2.1 空气压力波产生的原因及影响当列车进入隧道的时候，列车前方的隧道空气将被推入隧道深处，这个活塞效应会将列车头部的空气压缩。

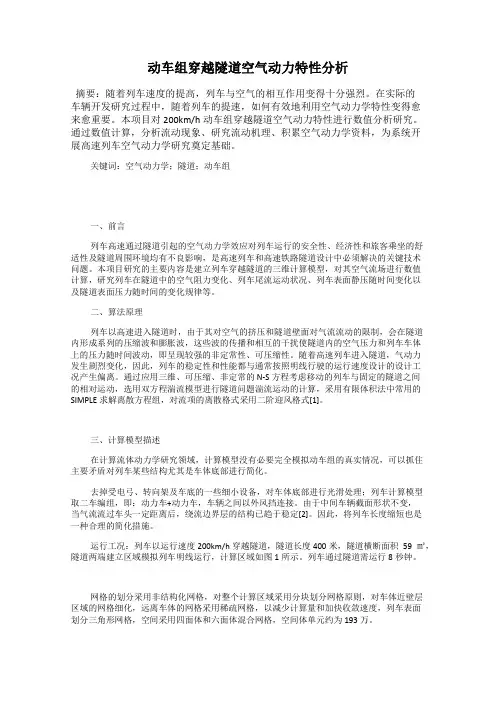

动车组穿越隧道空气动力特性分析摘要：随着列车速度的提高，列车与空气的相互作用变得十分强烈。
在实际的车辆开发研究过程中，随着列车的提速，如何有效地利用空气动力学特性变得愈来愈重要。
本项目对200km/h动车组穿越隧道空气动力特性进行数值分析研究。
通过数值计算，分析流动现象、研究流动机理、积累空气动力学资料，为系统开展高速列车空气动力学研究奠定基础。
关键词：空气动力学；隧道；动车组一、前言列车高速通过隧道引起的空气动力学效应对列车运行的安全性、经济性和旅客乘坐的舒适性及隧道周围环境均有不良影响，是高速列车和高速铁路隧道设计中必须解决的关键技术问题。
本项目研究的主要内容是建立列车穿越隧道的三维计算模型，对其空气流场进行数值计算，研究列车在隧道中的空气阻力变化、列车尾流运动状况、列车表面静压随时间变化以及隧道表面压力随时间的变化规律等。
二、算法原理列车以高速进入隧道时，由于其对空气的挤压和隧道壁面对气流流动的限制，会在隧道内形成系列的压缩波和膨胀波，这些波的传播和相互的干扰使隧道内的空气压力和列车车体上的压力随时间波动，即呈现较强的非定常性、可压缩性。
随着高速列车进入隧道，气动力发生剧烈变化，因此，列车的稳定性和性能都与通常按照明线行驶的运行速度设计的设计工况产生偏离。
通过应用三维、可压缩、非定常的N-S方程考虑移动的列车与固定的隧道之间的相对运动，选用双方程湍流模型进行隧道问题湍流运动的计算，采用有限体积法中常用的SIMPLE求解离散方程组，对流项的离散格式采用二阶迎风格式[1]。
三、计算模型描述在计算流体动力学研究领域，计算模型没有必要完全模拟动车组的真实情况，可以抓住主要矛盾对列车某些结构尤其是车体底部进行简化。
去掉受电弓、转向架及车底的一些细小设备，对车体底部进行光滑处理；列车计算模型取二车编组，即：动力车+动力车，车辆之间以外风挡连接。
由于中间车辆截面形状不变，当气流流过车头一定距离后，绕流边界层的结构已趋于稳定[2]。
