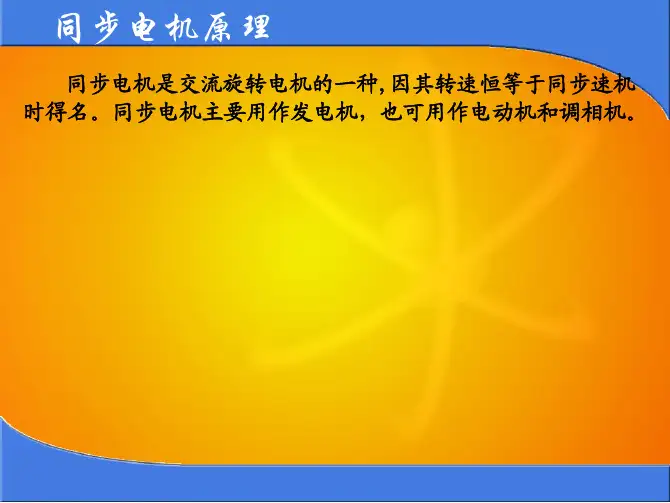

同步发电机原理同步发电机是一种常见的发电机类型，它以同步速度旋转，与电网保持同步运行。
本文将介绍同步发电机的工作原理及其在电力系统中的应用。
一、同步发电机的工作原理同步发电机的工作原理基于电磁感应和电动机原理。
当励磁电流通过转子产生时，它在转子内部产生一个旋转磁场。
当电源连接到同步发电机的定子绕组上时，定子绕组中的电流产生一个定子磁场。
两个磁场之间会产生相互作用力，使得同步发电机开始旋转。
同步发电机的转子是由电磁体和轴径组成。
电磁体是一个绕制电磁线圈的铁芯，通过电流激磁。
电流流过电磁体时，它在铁芯上产生一个旋转磁场。
定子绕组是连接到电源的线圈，通过电流激励定子绕组，产生一个不变的磁场。
当两个磁场相互作用时，同步发电机开始工作。
二、同步发电机的应用1. 电力系统中的应用同步发电机是电力系统中最常见的发电机类型之一。
它们通常连接到电网中，以稳定电力供应。
同步发电机的工作原理保证了它们与电网保持同步运行，将机械能转化为电能。
2. 工业应用同步发电机也被广泛应用于工业领域。
它们可以为工厂提供电力，满足各种设备和生产线的需求。
同步发电机具有高效率和稳定性，可靠地为工业生产提供电力支持。
3. 发电厂中的应用同步发电机常用于发电厂中，作为主要的发电机组。
它们可以根据电网负荷的需求进行输出调节，保持电网的稳定运行。
同时，同步发电机还可以通过调整励磁电流来控制其输出功率。
4. 新能源领域中的应用随着新能源技术的发展，同步发电机也被广泛用于风力发电和水力发电等新能源领域。
同步发电机可以将风轮或涡轮机的旋转运动转化为电能，为清洁能源的开发做出贡献。
总结：同步发电机是一种重要的发电机类型，其工作原理基于电磁感应和电动机原理。
在电力系统、工业应用、发电厂以及新能源领域中都有广泛的应用。
通过理解同步发电机的原理，我们可以更好地理解电能的转化和供应过程，推动电力行业的发展。
同步发电机的原理
发电机的工作原理是利用电磁感应，将电能转换成机械能。
在发电机内，定子绕组通入三相交流电后，在定子铁芯中形成闭合磁路，在转子的内部，定子绕组通入三相交流电后，在转子内部形成闭合磁路。
电机工作时，随着转子旋转，在定子铁芯中产生感应电流，并在转子绕组中感应出电压。
同步发电机是一种以电力电子技术为基础的新型电机。
它的转子上装有两组互相正交的同步旋转的励磁装置，分别称为励磁电路。
当用一定频率的交流电通过励磁电路时，可使两个线圈产生感应电动势。
当再给励磁机加上一定频率的交流电时，转子产生感应电流。
感应电流产生磁场，使得励磁电路中的磁极相对于电网中其它相的电轴产生相对位移。
电轴和磁极相对于电网中其它相发生相对位移时，电轴和磁极之间便产生了一个电动势（电压），这个电动势（电压）就是发电机的工作电压。
发电机是根据电磁感应原理制成的。
在旋转磁场中有两个相互垂直、且同速转动的定子绕组。
—— 1 —1 —。
同步发电机的工作原理
同步发电机是一种常用于发电的电机，其工作原理基于电磁感应和电流激励的相互作用。
首先，同步发电机的转子由直流激励线圈和交流绕组组成。
直流激励线圈通过外部直流电源提供直流电流，形成一个磁场。
交流绕组则与电网相连，接受电网中的电压。
当同步发电机的转子旋转时，直流激励线圈产生的磁场也随之旋转。
这个旋转的磁场将与交流绕组中的电流相互作用，产生电磁感应力。
根据法拉第电磁感应定律，电磁感应力会导致交流绕组中的电流发生变化。
这个电流变化又会产生额外的磁场，与直流激励线圈产生的磁场叠加在一起。
如果两者的磁场方向一致，它们将相互增强，使得感应力增大。
反之，如果磁场方向相反，它们将相互抵消，使得感应力减小。
当感应力达到一个平衡时，同步发电机的转速将与电网的频率完全同步。
这是因为电网的频率是固定的，而同步发电机的旋转速度取决于直流激励线圈提供的直流电源电流。
因此，在感应力的作用下，同步发电机的转子将转向与电网频率相同的速度。
最后，同步发电机通过交流绕组将同步旋转的磁场转化为交流电能，输出给电网。
这样，同步发电机就实现了将机械能转化为电能的功能。
总结起来，同步发电机的工作原理是通过电磁感应力和电流激励的相互作用，使得转子转速与电网频率同步，并将机械能转化为电能输出到电网中。

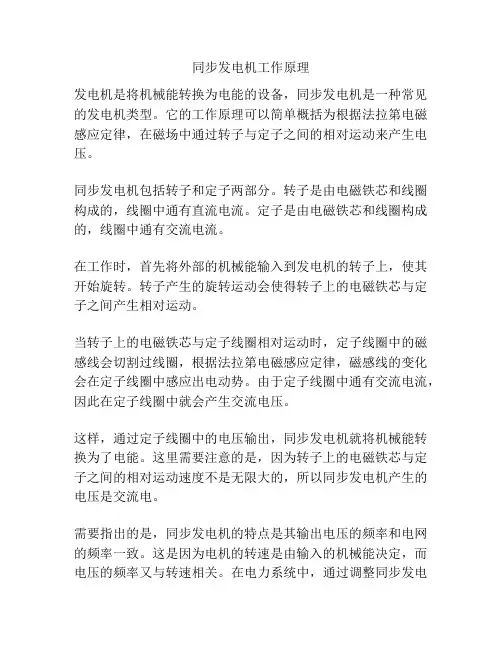

同步发电机工作原理
发电机是将机械能转换为电能的设备，同步发电机是一种常见的发电机类型。
它的工作原理可以简单概括为根据法拉第电磁感应定律，在磁场中通过转子与定子之间的相对运动来产生电压。
同步发电机包括转子和定子两部分。
转子是由电磁铁芯和线圈构成的，线圈中通有直流电流。
定子是由电磁铁芯和线圈构成的，线圈中通有交流电流。
在工作时，首先将外部的机械能输入到发电机的转子上，使其开始旋转。
转子产生的旋转运动会使得转子上的电磁铁芯与定子之间产生相对运动。
当转子上的电磁铁芯与定子线圈相对运动时，定子线圈中的磁感线会切割过线圈，根据法拉第电磁感应定律，磁感线的变化会在定子线圈中感应出电动势。
由于定子线圈中通有交流电流，因此在定子线圈中就会产生交流电压。
这样，通过定子线圈中的电压输出，同步发电机就将机械能转换为了电能。
这里需要注意的是，因为转子上的电磁铁芯与定子之间的相对运动速度不是无限大的，所以同步发电机产生的电压是交流电。
需要指出的是，同步发电机的特点是其输出电压的频率和电网的频率一致。
这是因为电机的转速是由输入的机械能决定，而电压的频率又与转速相关。
在电力系统中，通过调整同步发电
机的转速可以使得输出的电压频率与电网的频率保持一致，从而保证电力系统的正常运行。
第一节同步电机的基本知识同步发电机的基本工作原理同步电机基本结构一、同步发电机的基本工作原理1.基本组成1)定子——定子铁心、定子绕组（电枢绕组—交流）2)转子——转子铁心、转子绕组（励磁绕组—直流）2.工作原理1)原动机拖动转子旋转。
2)转子通入直流励磁——产生恒定磁场，随转子旋转形成机械旋转磁场。
3)电枢绕组切割转子旋转磁场感应电动势a.感应电动势的相序：与绕组沿定子内圆的空间分布和转子旋转磁场的方向有关——要求感应正序电势，即A—B—Cb.感应电动势的频率：与转子磁场的极对数p和转速n有恒定关系。
——c.感应电动势的大小与波形——交流绕组的感应电动势。
二、同步电机基本结构回顶部1.分类：1)按转子磁极形状分：隐极式和凸极式。
2)同步发电机按原动机分：——汽轮发电机：整体采用卧式结构，转子磁极采用隐极式，原动机为汽轮机——水轮发电机：整体采用立式结构、转子磁极采用凸极式、原动机为水轮机2.同步电机的结构1)定子：定子铁芯——采用0.5mm厚的硅钢片叠成，以减少涡流和磁滞损耗定子绕组——交流绕组2)转子：转子铁芯——隐极机转子采用整块具有良好导磁性的高强度合金钢锻成凸极机转子采用硅钢板叠成转子绕组——直流绕组回顶部3.同步电机的铭牌1)额定容量（或额定功率）：指额定运行时电机的输出功率。
2)额定电压：指额定运行时定子线电压。
3)额定电流：指额定运行时定子的线电流。
4)额定功率因数：指额定运行时电机的功率因数。
5)额定频率：指额定运行时电枢的频率。
我国标准工频为50Hz。
6)额定转速：指额定运行时电机的转速。
原理试验目的实验内容试验步骤试验报告思考题实验目录三相同步发电机的运行特性三相同步电动机的运行特性原理三相同步发电机由原动机拖动直流励磁的同步发电机转子，以转速n(rpm)旋转，根据电磁应原理，三相定子交流电势。
定子绕阻若接入用电负载，电机就有交流电能输出。
若认为磁路不饱和，则电枢磁势与磁极磁势各自磁通，并在定子绕阻内感因电势。
无刷交流同步发电机原理与构造国民经济建设和人民生活时刻离不开电能，同步发电机由原动机驱动而旋转，把机械能转换成电能，向用电设备提供交流电源。
无刷同步发电机由于其无线电干扰小，无电刷，维护工作量少，运行可靠，性能优越，又便于实现无人值守，当今国内外己普遍推广应用。
第一节无刷同步发电机工作原理一、电与磁的关系（一）通电导体周围有磁场在导体中通入电流之后，导体周围便产生磁场，而且沿导体全部长度上都存在着，该磁场的强弱决定于电流的大小，电流越大，磁场强度越强，磁场的方向按右手定则决定，如图8-1所示，将右手姆指伸直表示电流方向，将其余四指卷曲，这时四指所指的方向，就是磁场方向。
通电线圈或螺线管周围也产生磁场。
磁场的强度与线圈匝数及电流大小成正比 , 磁场方向也以右手定则决定 , 如图 8一2 所示 , 伸出右手姆指，其余四指卷曲，使四指的方向符合线圈中电流方向 , 那么伸直的姆指所指的方向就是磁场方向。
发电机的磁场就是在磁极铁心外套上线图通以直流电而形成南、北磁极。
当线圈断电后，磁极铁心仍有一定的磁性，俗称“剩磁”，这是发电机自建电压的必不可少的条件。
（二）电磁感应当导体(线)在磁场中运动或磁场在导体周围运动，两者互相切割时，在导体(线)中便感应电动势，这种现象称为电磁感应。
感应电动势的方向与导体运动方向和磁场方向有关，可用“右手定则”来判定。
伸右手于磁场内，手心对着N极,四指与大姆指互相垂直，让大姆指指向导体运动方向，那么四指所指方向就是感应电动势方向。
发电机就是根据这个原理工作的。
如图8－3所示。
感应电动势的大小e与磁感应强度B,导体切割磁力线的速度 v和导体长度l成正比。
e=B1v要增大感应电动势，可采用下列办法：1、增加被切割的磁力线数目，即增强磁场强度，磁场越强，感应电动势越大。
2、增加导体切割磁力线速度，速度越快，感应电动势越大。
3、增加切割磁场的导体有效长度，即增加线圈匝数，匝数越多，感应电动势越大。
2．1同步电机模型同步电机是电力系统的主要元件，电磁暂态和机电互动现象十分丰富，模型的建立和求解往往决定着仿真的精度和能够反映实际系统动态过程的程度，因此，很多专家在同步发电机建模方面展开研究并取得多项成果。
同步电机是励磁控制系统的控制对象，又和励磁控制系统密切相关系。
研究励磁系统的动态特性，离不开对同步电机动态特性的分析。
同步电机的过渡过程比较复杂，通过以d,q 坐标系统推导出来的派克(Park)方程作为同步电机的基本方程，求出完整的动态模型；在某些特定的条件下，可由完整的动态模型得到简化模型。
在小干扰情况下，可以将非线性的完整模型在工作点附近线性化，得出线性化模型：同样，在某些特定的条件下，还可以求得简化的线性模型。
同步电机dqO 坐标下的暂态方程称为派克方程，它是一组非线性的微分方 程组。
由于dqO 三轴之间的解耦以及aqO 坐标下的电感参数是常数，因此派克变换及同步电机的派克方程在实用分析中得到广泛的应用。
同步电机具有三个定子绕组、一个转子绕组、两个阻尼绕组。
六个绕组间 都有磁的耦合，加上转子位置不断变化，绕组间的耦合又必然是转子的位置函 数。
要正确反映上述情况就需要七个非线性微分方程。
2．1．1同步电机基本方程由同步电机在d,q 轴的park 微分方程组出发，电压和磁链方程(以标幺值形式)如(2．1)-(2．10)所示：电压方程： 定子绕组：d q d d ri p U --=ωψψ （2.1）q d q q ri p U --=ωψψ （2.2） 励磁绕组： f f f f p r i U ψ-= （2.3） 阻尼绕组： d d d p i r 1110ψ-= （2.4） q q q p i r 1110ψ-= （2.5）磁链方程： 定子绕组：d ad f ad d d d i X i X i X 1++-=ψ （2.6）q aq q q q i X i X 1+-=ψ （2.7） 励磁绕组：d ad f f d ad f i X i X i X 1++-=ψ （2.8）阻尼绕组：d d f ad d ad d i X i X i X 111++-=ψ （2.9）q q q aq q i X i X 111+-=ψ （2.10） 其中，dtd p θθω==。
实验1基础实验1、已知系统方程为，系统输入信号源u(t)是幅值为2、频率为1rad/s的正弦波。
试建立系统的SIMULINK模型并进行简单的仿真分析，要求输出系统在0~100s的输入信号波形和输出信号波形。
问最大步长应该怎样取值时才能避免仿真结果出现严重失真？实验仿真结果：由上图可知选择自动变步长是实验曲线不平滑，出现严重失真。
当步长选的越小是曲线越平滑越渐进正弦曲线。
由实验检验可知，当取最大步长超过0.3s时曲线就要出现严重失真。
最大步长取0.2s时的实验曲线如下：2、某系统有两个单相交流电压源u1和u2，两个单相交流电压源叠加后作为线路的电源给一个串联RLC支路供电。
u1=100sin(120*pi*t+pi/6),u2=75sin(120*pi*t+pi/3)。
RLC支路中R=200,L=100e-3，C=150e-6。
请仿真分析RLC支路两端电压在0~0.4s的波形。
仿真曲线如下：由图中曲线可以看出RLC两端的电压始终是振荡的，这是因为u1和u2两个串联电源的频率不相同，导致电压在RLC回路间一直充放电，所以看到电压曲线一直振荡下去。
3、MATLAB用于电力系统建模仿真有哪几种方法？主要方法由两种。
一是通过编写MATLAB代码程序，另一种就是建立系统模型。
4、简述利用MATLAB/SIMULINK/PSB进行电力系统建模仿真的基本步骤。
（1）打开MATLAB（2）启动SIMULINK/PSB（3）根据实验原理模型图找到系统模块，搭建系统模型（4）设置各个模块参数（5）设置系统仿真参数（6）实验仿真实验二1在实验内容2中，利用SimPowerSystems/Extralibrary/Measurements中的FFT模块”和“三相序分量模块”，绘制出短路电流中的直流分量和倍频分量以及正序、负序和零序分量。
直流分量：倍频分量幅值正、负、零分量：幅值：相角：实验三1、将实验内容1中的三相电压源模块删除，即系统变为单电源供电，重新进行仿真，观察分析单相接地、两相短路、两相接地短路、三相短路时的电压电流波形的暂态过程变化情况。
(1)在0-0.03s时线路工作在稳定状态，三相电流、电压对称。
在0.03s时发生A相接地短路，A相电压基本为0，B、C相电压也相对减小；故障相A相电流迅速上升为短路电流，B、C相电流也相对增大；三相电压、电流不再对称，说明单相接地短路为不对称短路。
在0.08s 时，故障切除，三相电压电流经暂态后达到新的稳定状态，并且重新恢复三相对称运行。
如下图：(2)在0-0.03s时线路工作在稳定状态，三相电流、电压对称。
在0.03s时发生A、B两相相间短路，A、B两相电压减小，C相电压基本不变；故障相A、B两相电流迅速上升为短路电流，C相电流基本不变；三相电压、电流不再对称，说明两相短路为不对称短路。
在0.08s 时，故障切除，三相电压电流经暂态后达到新的稳定状态，并且重新恢复三相对称运行的工作状态。
(3)改变三相短路元件参数为Ａ、Ｂ两相接地短路，得到线路两相接地短路时，观察母线N 的短路电压及电流波形。
在0-0.03s时线路工作在稳定状态，三相电流、电压对称。
在0.03s 时发生Ａ、Ｂ两相接地短路，A、B两相电压基本为0，Ｃ相电压略有增大；故障相A、B两相电流迅速上升为短路电流，A相电流相对增大；三相电压、电流不再对称，说明两相短路为不对称短路。
在0.08s时，故障切除，三相电压电流经暂态后达到新的稳定状态，并且重新恢复三相对称运行的工作状态。
（４）相短路元件参数为三相短路，得到线路三相短路时，观察母线N的短路电压及电流波形。
在0-0.03s时线路工作在稳定状态，三相电流、电压对称。
在0.03s时发生三相短路，三相电压为0；三相电流迅速上升为短路电流，三相电压、并保持对称，说明三相短路为对称短路。
在0.08s时，故障切除，三相电压电流经暂态后达到新的稳定状态，并且重新恢复三相对称运行的工作状态。
2、将实验内容2中的三相电压源模块删除，即系统变为单电源供电，重新进行仿真，观察分析单相自动重合闸和三相自动重合闸时的电压电流波形的暂态过程变化情况。
单相：由于系统为单电源供电系统，因此当线路发生单相接地短路时，断路器断开切除故障点，母线电压有多大的改变；在单相接地短路期间（0.04-0.08s），断路器A相断开，A相电流为0，非故障相的电流幅值减小；在切除故障后（0.08s后），重合闸成功，三相电流经过暂态后很难恢复为稳定工作状态。
三相：在三相短路期间（0.04-0.08s），三相的电流基本为0；在故障切除后，重合闸成功，三相电流经过暂态未能恢复为稳定工作状态。
实验四1、总结判断电力系统静态稳定性的方法和步骤。
电力系统静态稳定基本概念G G~L T 1T 2.U =定值.qE j X dj X T 1j X Lj X Lj X T2.U =定值上图是一个简单电力系统及其等值电路，其功角特性如下：sin q q E d E U P X δ∑=1212d d T L T X X X X X ∑=+++ 功角特性曲线如下图：P90''a δ∆180δ∆abc'b ''b'a P E.max =P slP m =P e(0)δΔP eΔP eP T =P e(0)a 点是稳定点，分析如下：''''(0)'''(0)'':(),00(),00e e m e a e e m e a a a P P P P P M a aa a P P P P P M a aδδδδδδδδ→→↑+∆>→∆=-<→∆<→→↓→→→→↓-∆<→∆=->→∆>→→↑→→如图中实线所示扰动使减速如图中虚线所示加速同理b 点为不稳定点。
根据上述分析可得简易的判据：90,0,90,0,90,0,e e e dP d dP d dP d δδδδδδ⎧<>⎪⎪⎪><⎨⎪⎪==⎪⎩系统稳定系统不稳定系统临界稳定 对于电力系统静态稳定还可以根据小干扰法原理进行判断。
根据描述受干扰运动的线性化微分方程的特征根来判断系统稳定性。
令整步系数Eq Eq dp S d δ=，不计发电机组的阻尼作用，对于简单电力系统的非线性微分方程组：()0q1(sin )N T J d d dt E U d P dt T x δωωωωδ∑⎧=-⎪⎪⎨⎪=-⎪⎩对上述方程进行化简和变换，20NEq JP S T ω+=，得到NEq JP S T ω=±-。
S Eq >0,P 为±j β，系统是稳定的。
S Eq <0,P 为±β，系统是不稳定的。
S Eq =0，系统是临界稳定。
所以根据上述判断可以画出整步系数与频率的关系：180900δEqS EqP Eq P计及发电机组的阻尼作用时，对于简单电力系统的非线性微分方程组：01NN Ep JJ d dt S D d T T dt δδωωωω∆⎡⎤⎡⎤⎢⎥∆⎡⎤⎢⎥=⎢⎥⎢⎥⎢⎥--∆∆⎣⎦⎢⎥⎢⎥⎣⎦⎢⎥⎣⎦ 整理得：22()22NNEq JJN EqNN J J JP DP S T T S D P D T T T ωωωωω++==-±-可知，(1)D>0,当S Eq >0,24/Eq J N D S T ω>，特征值为两负实数，系统是稳定的。
当S Eq >0,24/Eq J N D S T ω<，特征值为一对共轭复数，系统是稳定的。
当S Eq <0，特征值为一正一负实数，系统不稳定。
(2)D>0，无论S Eq 为何值都不稳定。
2、模仿实验内容1，请修改实验内容2中的相关数据，试给出一个使系统静态失稳的案例，并得出相应结论。
当去掉阻尼D：3、4、模仿实验内容1，请修改实验内容3中的相关数据，试给出一个使系统静态失稳的案例，并得出相应结论4、模仿实验内容1，请修改实验内容4中的相关数据，试给出一个使系统静态失稳的案例，并得出相应结论。
实验五1、对实验内容2，改变其故障模块中的短路类型，例如将故障类型分别设置成A 相接地短路或三相短路等，重新进行仿真，总结系统在发生各种短路时的暂态稳定性规律。
A 相接地短路：三相接地短路：暂态稳定是指电力系统在某个运行情况下突然受到大的干扰后，能否经过暂态过程后达到新的稳定运行状态或者恢复到原来的状态。
若能，则系统在这个运行情况下是暂态稳定的，否则是暂态不稳定的。
G G~L T 1T 2.U =定值.qE j X dj X T 1j X Lj X Lj X T2.U =定值正常运行方式，等值电抗：X I =X d ´+X T1+X L/2+X T2，功角方程：sin q I E U P X δI=。
短路故障一般为单相接地，两相短路或接地，三相短路，其中三相短路最为严重。
从仿真结果分析，三相短路对暂态稳定影响最大，其次两相短路，然后是单相短路。
2、3、对实验内容2，改变系统中元件参数，如线路电阻、并联电抗等，重新进行仿真，总结各种参数对系统的暂态稳定性的影响规律。
根据sin q I E U P X δI=，改变线路参数X1的大小能够改变暂态稳定特性，X1越小越有利于提高电力系统暂态稳定。
4、对实验内容3，试计算该简单电力系统保持暂态稳定而要求的极限切除时间。
0.050.10.150.20.250.30.350.40.450.520406080100120140160时间(秒)功角(度数)发电机摇摆曲线根据公式：03arcsin cr m P P δπ=-可以得到极限切除时间大概为0.34s 左右。
