氧化沟课程设计

帕斯维尔氧化沟课程设计
以帕斯维尔氧化沟课程设计为主题，本文将介绍帕斯维尔氧化沟的基本原理、设计要点以及运行维护等方面的内容。

帕斯维尔氧化沟是一种常见的生物处理技术，其基本原理是利用微生物对有机物进行降解和氧化，从而达到净化水体的目的。

帕斯维尔氧化沟的设计要点包括：氧化沟的长度、宽度、深度、水力停留时间、进出水口的位置和数量等。

其中，水力停留时间是影响氧化沟处理效果的关键因素，一般应控制在4-8小时之间。

在帕斯维尔氧化沟的运行维护方面，需要注意以下几点：首先，要保持氧化沟内的水质稳定，避免出现过高或过低的水温、pH值等情况；其次，要定期清理氧化沟内的淤泥，以保证水流通畅；最后，要注意氧化沟的通风和通氧，以促进微生物的生长和代谢。

在实际的课程设计中，可以结合实际情况，选择合适的氧化沟设计参数，并进行模拟计算和实验验证。

同时，还可以对氧化沟的运行维护进行实地观察和调整，以提高氧化沟的处理效果和稳定性。

帕斯维尔氧化沟是一种常见的生物处理技术，其设计要点和运行维护都需要注意多个方面。

在课程设计中，可以通过模拟计算和实验验证等方式，深入了解氧化沟的工作原理和处理效果，为实际应用提供参考和指导。

de氧化沟课程设计一、教学目标本课程的教学目标是使学生掌握de氧化沟的基本概念、原理和应用，提高他们在环境保护和污水处理方面的知识和技能。

具体目标如下：1.知识目标：–了解de氧化沟的定义、结构和特点；–掌握de氧化沟的污水处理原理和流程；–了解de氧化沟在不同行业和领域的应用。

2.技能目标：–能够分析de氧化沟的运行状况和处理效果；–能够设计简单的de氧化沟污水处理系统；–能够进行de氧化沟的运行管理和维护。

3.情感态度价值观目标：–培养学生的环境保护意识和责任感；–培养学生对污水处理技术的兴趣和热情；–培养学生的团队合作和创新精神。

二、教学内容本课程的教学内容主要包括de氧化沟的基本概念、原理和应用。

具体安排如下：1.第一章：de氧化沟概述–de氧化沟的定义和特点；–de氧化沟的发展历程和现状。

2.第二章：de氧化沟的原理–de氧化沟的污水处理原理；–de氧化沟的运行机制和影响因素。

3.第三章：de氧化沟的应用–de氧化沟在不同行业和领域的应用案例；–de氧化沟的优势和局限性。

4.第四章：de氧化沟的设计与运行–de氧化沟的设计原则和方法；–de氧化沟的运行管理和维护。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过教师的讲解和演示，向学生传授de氧化沟的基本概念、原理和应用；2.讨论法：通过小组讨论和全班讨论，引导学生主动思考和探讨de氧化沟的相关问题；3.案例分析法：通过分析实际案例，使学生更好地理解和掌握de氧化沟的应用；4.实验法：通过实验操作，使学生亲身体验和了解de氧化沟的运行原理和过程。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的de氧化沟教材，作为学生学习的主要参考资料；2.参考书：提供相关的参考书籍，供学生深入研究和拓展知识；3.多媒体资料：制作精美的多媒体课件和教学视频，帮助学生形象地理解de氧化沟的原理和应用；4.实验设备：准备适当的实验设备和材料，让学生亲身体验和操作de氧化沟的实验。

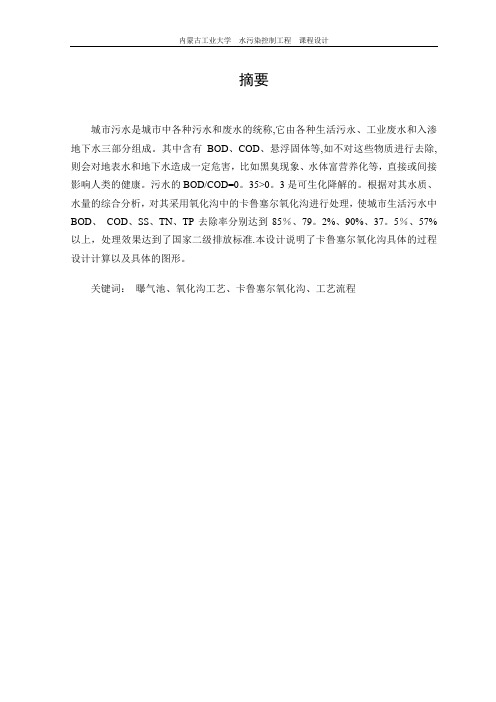

摘要城市污水是城市中各种污水和废水的统称,它由各种生活污永、工业废水和入渗地下水三部分组成。

其中含有BOD、COD、悬浮固体等,如不对这些物质进行去除,则会对地表水和地下水造成一定危害，比如黑臭现象、水体富营养化等，直接或间接影响人类的健康。

污水的BOD/COD=0。

35>0。

3是可生化降解的。

根据对其水质、水量的综合分析，对其采用氧化沟中的卡鲁塞尔氧化沟进行处理，使城市生活污水中BOD、COD、SS、TN、TP去除率分别达到85％、79。

2%、90%、37。

5％、57%以上，处理效果达到了国家二级排放标准.本设计说明了卡鲁塞尔氧化沟具体的过程设计计算以及具体的图形。

关键词：曝气池、氧化沟工艺、卡鲁塞尔氧化沟、工艺流程ABSTRACTUrban sewage is kind of sewage and waste water in the city of it by all sorts of life，collectively referred to as evil ever，industrial waste and infiltration groundwater of three parts ．Contain BOD，COD,suspended solid, such as the right to remove these substances，will surface water and groundwater cause certain harm, such as black smelly phenomenon,eutrophication，directly or indirectly affect human health．The sewage BOD/COD = 0。

35 > 0.3 is the biochemical degradation．According to the water quality and quantity, the comprehensive analysis of the use of the oxidation ditch，the carrousel oxidation ditch process, make city life sewage BOD，COD,SS，TN，TP removal rate were 85%，79。

第一章设计任务书1.1 设计题目35000m3/d生活污水处理中氧化沟设备设计1.2 原始资料1. 处理流量Q＝35000m3/d2. 水质情况：BOD5=300mg/L CODcr=500 mg/L SS=250 mg/L pH=6-9 氨氮=40 mg /L总磷8mg/L 1.3 出水要求BOD5=10mg/L CODcr=60 mg/L SS=30 mg/L pH=6-9 氨氮=8 mg /L总磷0.5 mg/L设计说明书2.1 设计原始资料2.1.1 设计题目35000m3/d生活污水处理中氧化沟设备设计2.1.2 原始资料处理流量Q＝35000m3/d2.1.3 水质情况：BOD5=300mg/L CODcr=500 mg/L SS=250 mg/L pH=6-9 氨氮=40 mg /L总磷8mg/L 2.1.4 出水要求BOD 5=10mg/L COD cr =60 mg/L SS=30 mg/L pH=6-9 氨氮=8 mg /L总磷0.5 mg/L2.2 工艺的确定第三章 设计计算3.1 原始设计参数Q=35000m 3/d水质指标 BOD 5 COD c r SSpH 氨氮 总磷 进水水质 300 mg/L 500 mg/L 250 mg/L6-9 40 mg/L 8 mg/L 出水水质10mg/L 60 mg/L 30 mg/L 6-9 8 mg /L 0.5 mg/L3.2 选取设计参数污泥产率Y=0.6；内源代谢系数k d =0.045；假设科生物降解的MLVSS 比例f b =0.68假设混合液中50%为挥发性的；曝气器形式采用曝气转刷；曝气器动力效率=1.8kgO 2/(kW ·h)；反应器中溶解氧浓度=2.0 mg/L ；α=0.90， β=0.97；3.3 去除 BOD5 的设计计算3.3.1 计算污泥龄d 2568.0045.077.0 f k 77.0b d c =⨯=⋅=θ 3.3.2 计算出水BOD5 和去除率7.3045.02516.0038.01k 1Y k'1d c e =+⨯=+=）（）θ（S mg/L ； 出水SS 要求小于30mg/L ，假设可达SS=20mg/L则MLVSS 贡献的 6.8mg/L 200.50.68 BOD 5=⨯⨯=；则总水BOD 5 =3.6+6.8=10.4mg/L ，可达到标准；BOD 5 去除率%5.96%1003004.10-300=⨯= 则去除量=1036010350004-3003-=⨯⨯）（kg/d 。

污水处理工程课程设计（氧化沟工艺设计）一课程设计的内容和深度污水处理课程设计的目的在于加深理解所学专业知识，培养运用所学专业知识的能力，在设计、计算、绘图等方面得到锻炼。

针对一座二级处理得城市污水处理厂，要求对主要污水处理构筑物的工艺尺寸进行设计计算，确定污水厂的平面布置和高程布置。

最后完成设计计算说明书和设计图纸（污水处理厂平面布置图和污水处理厂高程图及主要构筑物结构图）。

设计深度一般为初步设计的深度。

二污水处理工程课程设计任务书1．设计题目已给2．基本资料（1）污水水量与水质污水处理水量：已给污水水质：COD Cr450mg/L，BOD5 200mg/L,SS 250mg/L,氨氮15mg/L。

（2）处理要求污水经二级处理后的出水水质应符合以下具体要求：COD Cr≤60mg/L,BOD5≤20mg/L,SS≤20mg/L,氨氮≤8mg/L。

（3）处理工艺流程污水拟采用氧化沟法工艺处理，具体流程如下：污水→分流闸井→格栅间→污水泵房→出水井→计量槽→沉砂池→氧化沟→二沉池→消毒池→出水↑回流泵↓→污泥浓缩→污泥脱水（4）气象与水文资料风向：多年主导风向为北北东风；气温：最冷月平均为-3.5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m；水文：降水量多年平均为每年728mm;蒸发量多年平均为每年1210mm;地下水水位，地面下5-6m。

（5）厂区地形污水厂选址区域海拔标高在64-66m之间，平均地面标高为65.0m。

3. 设计内容①对工艺构筑物选型作说明；②主要处理构筑物（格栅、沉砂池、氧化沟、二沉池、消毒池）的工艺计算；③污水处理厂平面和高程布置。

4. 设计成果①设计计说明书一份；②设计图纸：污水平面图和污水处理高程图各一张；另出氧化沟图一张。

三、污水处理工程课程设计指导书1，总体要求①在设计过程中，要发挥独立思考独立工作的能力；②本课程设计的重点训练，是污水处理主要构筑物的设计计算和总体布置;③课程设计不要求对设计方案作比较，处理构筑物选型说明，按其特点特征加以说明;④设计计算说明书，应内容完整（包括计算草图），简明扼要，文句通顺，字迹端正。

水质工程学课程设计计算说明书学院：环境学院专业：给水排水姓名：***学号：P**********指导老师：肖雪峰1.基本资料2015年，国家实行新的环保法。

为保证国家环保政策的顺利执行，实现节能减排目标目标，保护环境，同时根据环境影响评价，拟在南京溧水建设一座污水处理厂，主要接纳新区污水渠输送过来的生活污水，对其进行处理，出水达标排放至城市外河。

经过详细核算，污水厂要求每天处理水量为139000吨。

由于该污水厂区周围水系分布较少，同时有绿化、园林等用水大户，故考虑对部分污水进行深度处理，以达到中水回用水要求。

污水厂所在地为一平地，红线不可逾越，黄线可适当扩充与缩减。

考虑成本独立核算问题，要求污水处理部分与中水工程部分独立成两块区域。

办公区域按照实际要求共用。

污水厂进水水质按下表考虑：出水水质按国家GB 18918－2002一级B排放标准执行。

其中10％的最终出水要求深度处理回用（主要用于林场绿化），回用标准按照CJ/T 48-1999生活杂用水水质绿化、冲洗道路用水标准执行。

工程位置见附图平面，红线为规划污水厂区的3条边，虚线位置根据工程情况完成征地工作，土地记入成本。

第一篇污水厂设计第一章污水处理工艺流程第一节原水水量及水质分析1.原水水量计算污水厂要求每天处理水量为139000吨日平均流量流量为Q=139000m3/d=1608.8L/s变化系数K z=2.7/（1698.8）^0.11=1.19日最大流量Q max=1608.8*1.19=1914.42L/s=165410 m3/d2.设计进水水质、设计出水水质及处理程度如下表：一级标准（B）排放要求。

根据排水要求和进水水质，计算去除率如表1-1。

2.1工艺比较适合于中小型污水处理厂的除磷脱氮工艺的比较①工艺流程简单，运行管理方便。

氧化沟工艺不需要初沉池和污泥消化池。

有些类型氧化沟还可以和二沉池合建，省去污泥回流系统。

②运行稳定，处理效果好。

DE 氧化沟排水课程设计一.设计目的和任务目的：本设计是排水工程课程教学的环节之一。

要求综合运用所学的有关专业基础、专业、工程知识，在设计中学习、巩固和提高工程设计理论与解决实际问题的能力。

任务：根据所给的资料，进行污水处理厂的扩初设计。

进行计算，并编写说明书、计算书。

初始条件：S 县是新疆经济强县，城市发展迅速，近年来S 市逐步完善了城市基础设施建设，然而污水处理厂暂未规划。

该市夏季主导风向：东南风；冬季主导风向:北风。

污水厂地面标高为米，距A 河100米。

土壤土质良好，地下水位较低。

进厂总污水管水面标高为米。

该厂必须建立二级污水处理厂。

二.设计计算书2.1 设计基础数据的确定本设计中污水处理厂的设计流量为万m 3/d ，即平均日流量。

平均日流量一般用来表示污水处理厂的规模，用来计算污水厂的栅渣量、污泥量、耗药量及年抽升电量；最大设计流量用于污水处理厂中管渠计算及各处理构筑物计算。

污水的平均处理量为：/s m 5324.0/h m 33.958/d m 46000333'平===Q污水的最大处理量为:=；取=1.474;×m 3/s ；因用两套构筑物，故 m 3/s m 3/s 2.2 粗格栅格栅是格栅是由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水处理厂的端部，用以截留较大的悬浮物或漂浮物。

本设计采用中细两道格栅。

本设计采用平面粗格栅。

设计参数(1) 格栅本设计单独设置格栅井，采用机械除渣。

(2) 格栅宽度格栅的总宽度不宜小于进水管渠宽度的2倍，格栅空隙总有效面积应大于进水管渠有效断面积的倍。

(3) 过栅流速过栅流速一般采用～。

雨水泵站格栅前进水管内的流速应控制在～；当流速大于时，应将临近段的入流管渠断面放大或改建成双管渠进水。

污水泵站格栅前进水管内的流速一般为～。

(4) 格栅倾角本设计采用机械除渣，所以倾角应该在60°～90°之间，由于90°的倾角不利于渣的悬挂，可采用60°倾角，格栅上端应设置一个平台，便于放清渣机械，格栅下端应低于进水管底部，距池壁～。

前言城市污水主要为生活污水和工业废水的混合污水。

目前城市污水的排放已造成了对水环境生态系统的严重污染，做好城市污水的处理及再生利用是主要任务之一，解决城市污水对水环境污染的重要途径之一，就是修建污水处理厂。

污水处理是经济发展和水资源保护不可或缺的组成部分。

污水处理在发达国家已有较成熟的经验。

如英国，德国，芬兰，荷兰等欧洲国家均已投巨资对因工业革命和经济发展带来的水污染进行治理，日本，新加波，美国，澳大利亚等国家也对污水处理给予了较大投资，特别是新加波并没有走先污染后治理的道路，而是采取经济与环境协调发展的政策，使该国不仅在经济上进入发达国家的行列，而且还是一个绿树成荫，蓝天碧水，环境优美的国家。

我国在建国初期只有几个过去由外国租界留下来的城市污水处理厂，主要集中在上海，日处理量不过几万吨，解放后，城市污水处理厂有了较大的发展，特别是“六五”期间，发展较为迅速。

截止1985年底，据不完全统计，已在19个省的30多个城市和30多个直辖市建有污水处理厂63座，截止1987年底，全国城市污水处理厂建成投产的已有78座。

至1990年，有污水处理石拱的城市56个，省和直辖市增加到21个。

1999年全国建成污水处理地398座，处理率29.65%。

城建系统内187座，处理率16.18%。

目前全国共有17000个建制镇，绝大多数没有排水和污水处理设施，全国城市污水处理率仅达到20%左右。

而且，由于二十几年来，乡镇企业的蓬勃发展，造成一些中小城镇尤其是经济比较发达的中小城镇，污染严重，已经影响到人民的生活和健康。

针对目前的情况，国家提出至2010年我国平均污水处理率要达到40%，设市城市的污水处理率不低于60%，重点城市的污水处理率不低于70%，因此探索适合中小城市的经济适用的污水处理工艺，以较少的投资建成污水处理厂，以较低的运行费用运转污水处理厂，达到消除污染，保护环境是我们目前最紧迫的任务。

目录一、设计任务书 (4)1.1设计任务 (4)1.2 设计资料 (4)1.2.1、设计规模 (4)1.2.2、污水水质 (4)1.2.3、其它有关资料 (5)二、设计说明书 (6)2.1 工程概况 (6)2.1.1 基本情况 (6)2.2 污水处理厂工艺的选择 (6)2.2.1 污水水质分析 (6)2.2.2 处理工艺的选择 (7)2.2.3 氧化沟工艺的选择 (9)2.2.4 污泥处理工艺选择 (11)2.2.5 污水、污泥处理工艺流程图 (11)2.3 污水处理厂工程设计 (12)2.3.1污水处理厂总平面设计 (12)2.4 各主要构筑物及设备说明 (13)2.4.1 粗格栅间 (13)2.4.2 污水提升泵房 (14)2.4.3 集水井 (14)2.4.4 曝气沉砂池 (14)2.4.5 厌氧选择池 (15)2.4.6 氧化沟 (15)2.4.7 二沉池 (15)2.4.8 接触池 (15)2.4.9 污泥浓缩池 (16)2.4.10 污泥脱水间 (16)2.4.11 其他建筑物 (16)三、构筑物的设计计算及附属设备的选型 (17)3.1 设计流量 (17)3.2 溢流井的设计 (17)3.3 粗格栅的设计计算 (17)3.3.2 附属设备的选型 (20)3.4 集水池的设计 (21)3.5 污水提升泵的设计 (21)3.6 细格栅的设计计算 (21)3.6.2 附属设备的选型 (24)3.7 曝气沉砂池的设计 (24)3.7.1 设计说明 (24)3.7.2 设计参数 (24)3.7.3 设计计算 (25)3.7.4 附属设备选型 (26)3.8 厌氧选择池的设计 (27)3.8.1 厌氧池配水井 (27)3.8.2 厌氧选择池 (27)3.9 三沟氧化沟的设计计算 (28)3.9.1 设计参数 (28)3.9.2 设计计算 (28)3.9.3 附属设备的选型 (32)3.10 二沉池配水井 (33)3.10.1 设计参数 (33)3.10.2 设计计算 (33)3.11 辐流式二沉池 (34)3.11.1 设计参数 (34)3.11.2 设计计算 (34)3.11.3 附属设备的选型 (36)3.12 消毒池 (36)3.12.1 设计参数 (36)3.12.2 设计计算 (36)3.13 液氯投配系统 (36)3.13.1 设计参数 (36)3.13.2 设计参数 (37)（1）投加量 (37)3.14 污泥回流泵房 (37)3.15 污泥浓缩池 (38)3.15.1 设计参数 (38)3.15.2 设计计算 (38)3.16 污泥脱水间 (40)四、污水处理厂成本概算 (41)4.1 水厂工程造价 (41)4.1.1 计算依据 (41)4.1.2 单项构筑物工程造价计算 (41)4.2 污水处理成本计算 (42)个人小结 (44)一、设计任务书1.1设计任务1、根据设计原始资料提出合理的处理方案及处理工艺流程，包括各处理构筑物型式的选择、污泥的处理及处置方法、处理后废水的出路；2、进行各处理构筑物的工艺设计计算，确定其基本工艺尺寸及主要构造（用单线条画草图并注明主要工艺尺寸）；3、进行废水处理厂（站）的总体平面布置（包括各处理构筑物、辅助建筑物平面位置的确定，主要废水和污泥管道的布置），并绘制平面布置图（比例尺1：200～1：500）；4、进行各处理构筑物的高程计算并绘制废水处理厂（站）的流程图（比例尺纵向1：50～1：100；横向1：500～1：1000）；5、进行废水处理厂（站）初步的工程概算；6、编制工艺设计计算说明书。

帕斯维尔氧化沟课程设计1. 引言帕斯维尔氧化沟是一种常用的废水处理工艺，具有结构简单、运行稳定、投资和运营成本低等优点。

本课程设计旨在通过理论学习和实践操作，使学生全面了解帕斯维尔氧化沟的原理、设计方法和运行管理。

2. 帕斯维尔氧化沟原理帕斯维尔氧化沟是一种基于生物降解原理的废水处理工艺。

其主要原理如下：•氧化沟内设置多个连通的槽段，每段都有一定的长度和宽度。

•废水进入氧化沟后，在槽段内形成类似于流动溪流的环境，通过微生物降解有机物。

•微生物利用废水中的有机物进行呼吸作用，产生二氧化碳和水。

•氮、磷等营养元素也可以在氧化沟中被去除。

3. 帕斯维尔氧化沟设计方法3.1 水力设计帕斯维尔氧化沟的水力设计包括流量计算、氧化沟尺寸和槽段数量的确定等。

•流量计算：根据废水水质和处理要求，计算出进入氧化沟的平均流量。

•氧化沟尺寸：根据流量和污染物负荷，确定氧化沟的长度、宽度和深度。

•槽段数量：根据氧化沟的总长度和宽度，确定划分槽段的数量和长度。

3.2 生物反应器设计帕斯维尔氧化沟是一种生物降解工艺，生物反应器设计是其关键环节。

•降解速率：根据废水特性和处理要求，选择适当的微生物种类并确定其降解速率。

•曝气方式：根据氧化沟尺寸和处理效果要求，选择合适的曝气方式，如机械曝气或自然曝气。

•混合方式：为保证废水在氧化沟内均匀混合，选择适当的混合方式，如机械搅拌或自然对流。

4. 帕斯维尔氧化沟运行管理帕斯维尔氧化沟的运行管理对于保证其正常运行和处理效果至关重要。

•氧化沟进水监测：定期监测废水进入氧化沟的流量、水质和温度等参数，及时发现异常情况。

•生物降解活性监测：通过采样和实验室分析，监测氧化沟内微生物的降解活性，评估处理效果。

•氧化沟清淤和维护：定期清理氧化沟内的淤泥和杂物，保持通畅的流动条件。

•氧化沟曝气管理：对于机械曝气系统，定期检查和维护曝气设备，确保正常运行。

5. 实践操作本课程设计还包括一系列实践操作环节，以帮助学生加深对帕斯维尔氧化沟原理和设计方法的理解。
