三沟式氧化沟

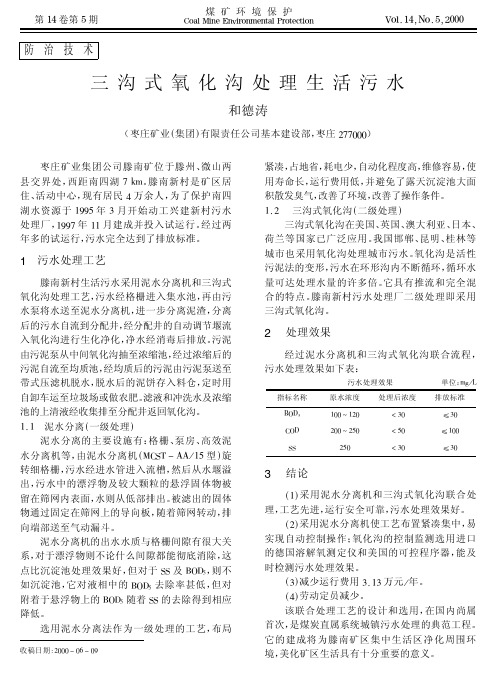

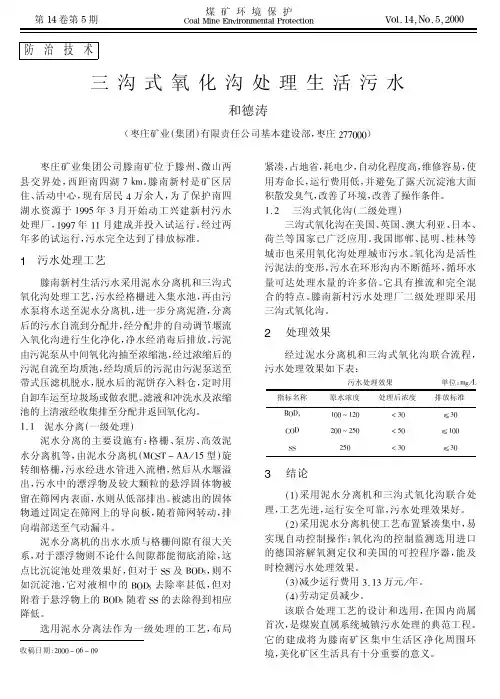

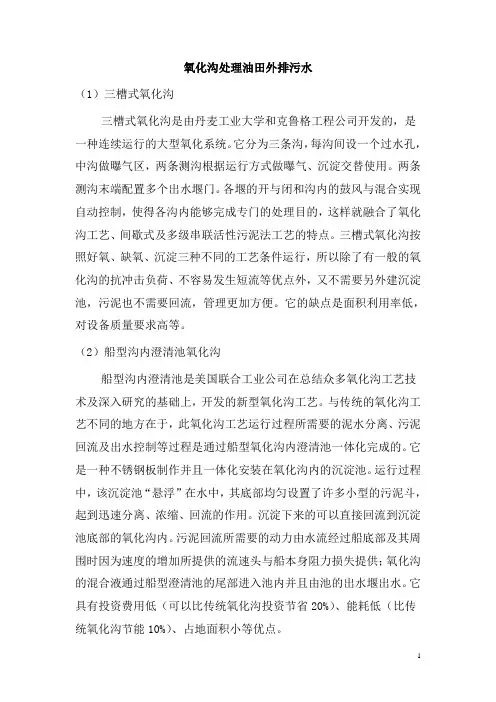

氧化沟处理油田外排污水（1）三槽式氧化沟三槽式氧化沟是由丹麦工业大学和克鲁格工程公司开发的，是一种连续运行的大型氧化系统。

它分为三条沟，每沟间设一个过水孔，中沟做曝气区，两条测沟根据运行方式做曝气、沉淀交替使用。

两条测沟末端配置多个出水堰门。

各堰的开与闭和沟内的鼓风与混合实现自动控制，使得各沟内能够完成专门的处理目的，这样就融合了氧化沟工艺、间歇式及多级串联活性污泥法工艺的特点。

三槽式氧化沟按照好氧、缺氧、沉淀三种不同的工艺条件运行，所以除了有一般的氧化沟的抗冲击负荷、不容易发生短流等优点外，又不需要另外建沉淀池，污泥也不需要回流，管理更加方便。

它的缺点是面积利用率低，对设备质量要求高等。

（2）船型沟内澄清池氧化沟船型沟内澄清池是美国联合工业公司在总结众多氧化沟工艺技术及深入研究的基础上，开发的新型氧化沟工艺。

与传统的氧化沟工艺不同的地方在于，此氧化沟工艺运行过程所需要的泥水分离、污泥回流及出水控制等过程是通过船型氧化沟内澄清池一体化完成的。

它是一种不锈钢板制作并且一体化安装在氧化沟内的沉淀池。

运行过程中，该沉淀池“悬浮”在水中，其底部均匀设置了许多小型的污泥斗，起到迅速分离、浓缩、回流的作用。

沉淀下来的可以直接回流到沉淀池底部的氧化沟内。

污泥回流所需要的动力由水流经过船底部及其周围时因为速度的增加所提供的流速头与船本身阻力损失提供；氧化沟的混合液通过船型澄清池的尾部进入池内并且由池的出水堰出水。

它具有投资费用低（可以比传统氧化沟投资节省20%）、能耗低（比传统氧化沟节能10%）、占地面积小等优点。

（3）生物膜氧化沟生物膜氧化沟是在普通的氧化沟内放置合适的填料，使之成为活性污泥法与生物膜法相结合的混合污水处理工艺。

何太江等通过生物膜氧化沟与普通的氧化沟的清水实验，得出了第二性软性材料为最佳填料，与水流方向平行安装为最佳安装方式。

通过污水实验，得出了以下结论：生物膜氧化沟在水力停留时间为12、24 h时，对于氮的去除效果明显优于普通氧化沟。

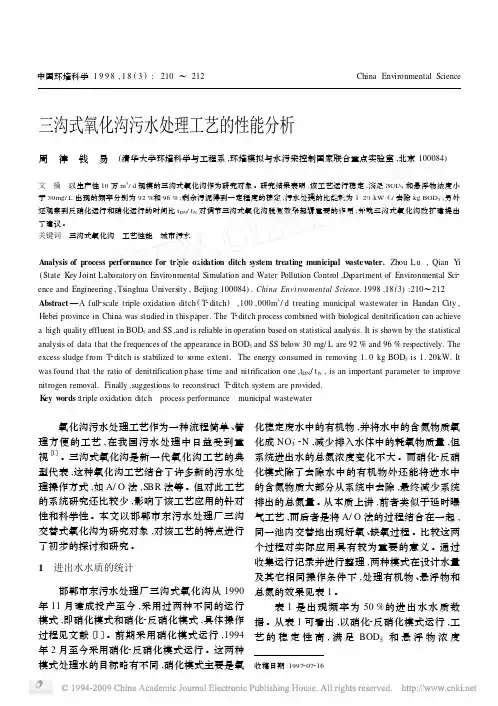

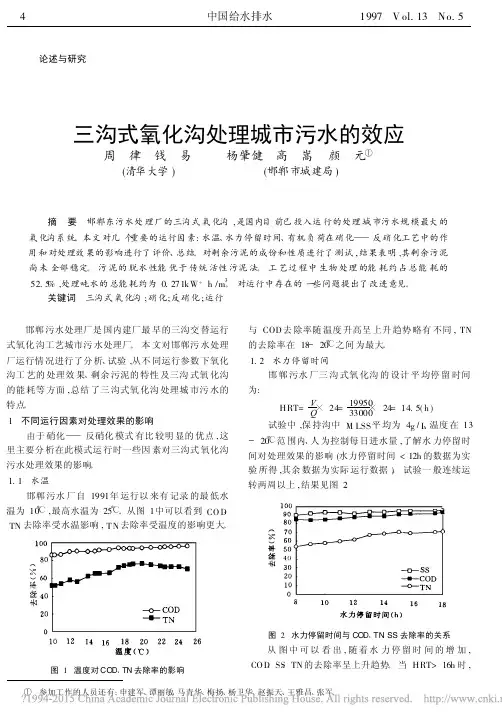

中国环境科学1998,18(3):210～212 China Environmental Science 三沟式氧化沟污水处理工艺的性能分析周　律　钱　易　(清华大学环境科学与工程系,环境模拟与水污染控制国家联合重点实验室,北京100084)文　摘　以生产性10万m3/d规模的三沟式氧化沟作为研究对象。

研究结果表明,该工艺运行稳定,满足BOD5和悬浮物浓度小于30mg/L出现的频率分别为92%和96%;剩余污泥得到一定程度的稳定;污水处理的比能耗为1.20kW・h/去除kg BOD5;另外还观察到反硝化运行和硝化运行的时间比t DN/t N对调节三沟式氧化沟脱氮效果起着重要的作用;并就三沟式氧化沟改扩建提出了建议。

关键词　三沟式氧化沟　工艺性能　城市污水Analysis of process performance for triple oxid ation ditch system treating municipal w astew ater.Zhou Lu,Qian Y i (State K ey Joint Laboratory on Environmental Simulation and Water Pollution Control,De partment of Environmental Sci2 ence and Engineering,Tsinghua University,Beijing100084).China Environmental Science.1998,18(3):210～212 Abstract—A full2scale triple oxidation ditch(T2ditch),100,000m3/d treating municipal wastewater in Handan City, Hebei province in China was studied in this paper.The T2ditch process combined with biological denitrification can achieve a high quality effluent in BOD5and SS,and is reliable in operation based on statistical analysis.It is shown by the statistical analysis of data that the frequences of the appearance in BOD5and SS below30mg/L are92%and96%res pectively.The excess sludge from T2ditch is stabilized to some extent.The energy consumed in removing1.0kg BOD5is1.20kW.It was found that the ratio of denitrification phase time and nitrification one,t DN/t N,is an important parameter to improve nitrogen removal.Finally,suggestions to reconstruct T2ditch system are provided.K ey w ords:triple oxidation ditch　process performance　municipal wastewater 氧化沟污水处理工艺作为一种流程简单、管理方便的工艺,在我国污水处理中日益受到重视〔1〕。

课程设计课程名称：水污染控制工程设计题目：50000m3/d城市污水处理厂设计（三沟式氧化沟法）2014年12月31日至2015年1月13日目录第一章课程设计任务书 (4)第二章第二章污水处理方案的确定 (7)2.1活性污泥法处理方案的确定 (7)2.2工艺流程的确定 (12)第三章主要构筑物的设计计算 (13)3.1污水水质有关计算 (13)3.2闸井及集水池 (14)3.3格栅 (15)3.4污水泵房 (20)3.5沉砂池 (21)3.6配水井 (25)3.7三沟式氧化沟 (25)3.8消毒剂 (33)3.9 接触池 (35)第四章污泥脱水工艺流程的选择 (37)4.1 污泥处理工艺流程选择 (37)4.2污泥泵房的设计计算 (37)4.3 污泥浓缩池的选择及设计计算 (39)4.4贮泥池及提升污泥泵 (40)4.5 污泥脱水机房 (41)4.6鼓风机房 (43)4.7厂内给水排水以及道路 (43)第五章污水厂总体布置 (45)5.1 污水厂的平面布置 (45)5.2 高程布置 (46)5.3高程布置计算 (47)第六章电仪表与供热系统设计 (50)6.1 变配电系统 (50)6.2 仪表的设计 (50)第七章工程概预算及运行管理 (51)7.1定员 (51)7.2 工程概算 (51)7.3 安全措施 (54)7.4 污水厂运行管理 (54)7.5 污水厂运行中注意事项 (54)总结致谢参考文献第一章课程设计任务书一、设计题目50000m3/d城市污水处理厂设计（三沟式氧化沟法）二、原始资料1. 设计规模Q＝50000m3/d2. 水质情况：BOD5=300mg/L CODCr=600 mg/L SS=250 mg/L 氨氮=40 mg/L磷酸盐(以P计)=10 mg/L pH=6~93．气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。

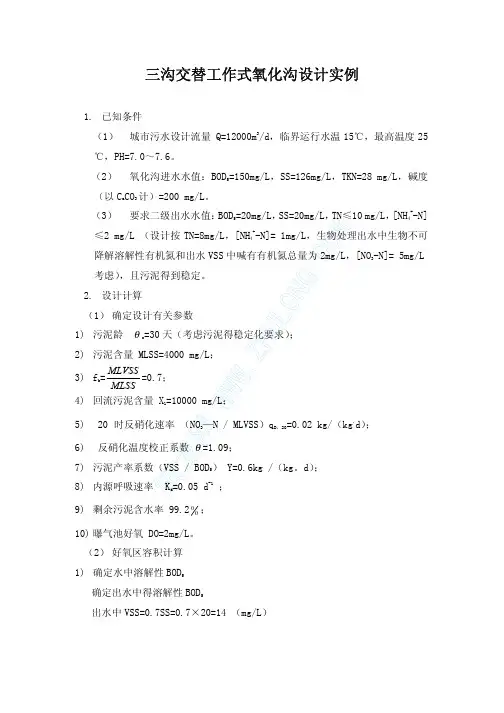

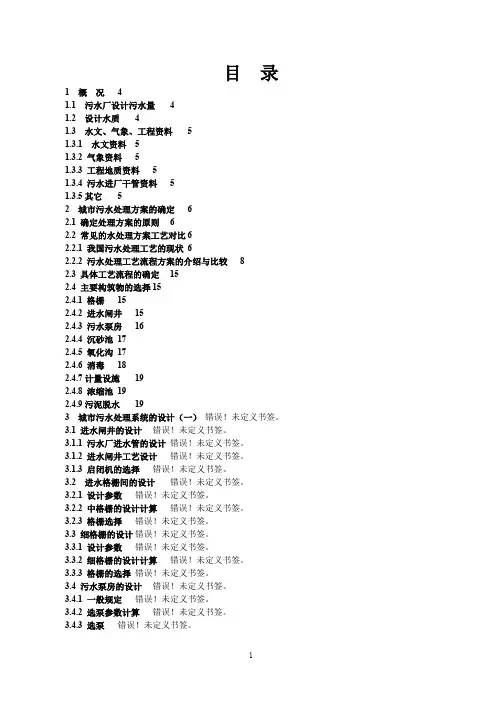

目录1概况 41.1污水厂设计污水量 41.2设计水质 41.3水文、气象、工程资料 51.3.1水文资料 51.3.2 气象资料 51.3.3 工程地质资料 51.3.4 污水进厂干管资料 51.3.5其它 52 城市污水处理方案的确定 62.1 确定处理方案的原则 62.2 常见的水处理方案工艺对比 62.2.1 我国污水处理工艺的现状62.2.2 污水处理工艺流程方案的介绍与比较82.3 具体工艺流程的确定152.4 主要构筑物的选择 152.4.1 格栅152.4.2 进水闸井152.4.3 污水泵房162.4.4 沉砂池172.4.5 氧化沟172.4.6 消毒182.4.7计量设施192.4.8 浓缩池192.4.9污泥脱水193 城市污水处理系统的设计（一）错误！未定义书签。

3.1 进水闸井的设计错误！未定义书签。

3.1.1 污水厂进水管的设计错误！未定义书签。

3.1.2 进水闸井工艺设计错误！未定义书签。

3.1.3 启闭机的选择错误！未定义书签。

3.2 进水格栅间的设计错误！未定义书签。

3.2.1 设计参数错误！未定义书签。

3.2.2 中格栅的设计计算错误！未定义书签。

3.2.3 格栅选择错误！未定义书签。

3.3 细格栅的设计错误！未定义书签。

3.3.1 设计参数错误！未定义书签。

3.3.2 细格栅的设计计算错误！未定义书签。

3.3.3 格栅的选择错误！未定义书签。

3.4 污水泵房的设计错误！未定义书签。

3.4.1 一般规定错误！未定义书签。

3.4.2 选泵参数计算错误！未定义书签。

3.4.3 选泵错误！未定义书签。

3.4.4 吸、压水管路实际水头损失的计算错误！未定义书签。

3.4.5 集水池错误！未定义书签。

3.4.6 水泵机组基础的确定和污水泵站的布置错误！未定义书签。

3.4.7 泵房高度的确定错误！未定义书签。

3.4.8 泵房附属设施及尺寸的确定错误！未定义书签。

4 城市污水处理系统的设计（二）204.1 沉砂池204.1.1 沉砂池的类型错误！未定义书签。

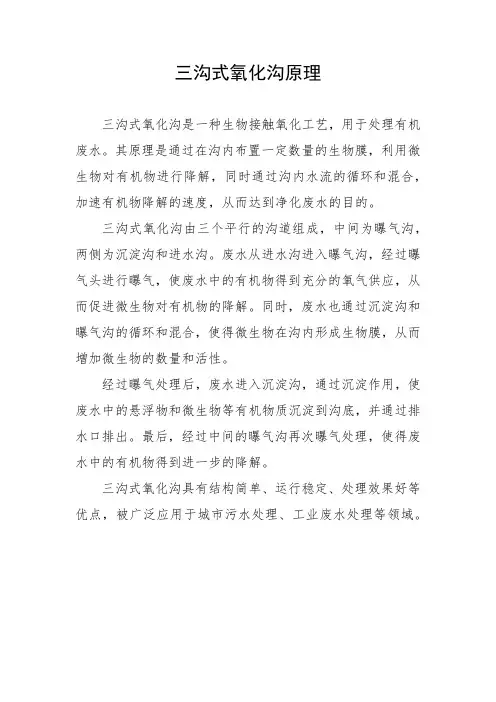

三沟式氧化沟原理
三沟式氧化沟是一种生物接触氧化工艺，用于处理有机废水。

其原理是通过在沟内布置一定数量的生物膜，利用微生物对有机物进行降解，同时通过沟内水流的循环和混合，加速有机物降解的速度，从而达到净化废水的目的。

三沟式氧化沟由三个平行的沟道组成，中间为曝气沟，两侧为沉淀沟和进水沟。

废水从进水沟进入曝气沟，经过曝气头进行曝气，使废水中的有机物得到充分的氧气供应，从而促进微生物对有机物的降解。

同时，废水也通过沉淀沟和曝气沟的循环和混合，使得微生物在沟内形成生物膜，从而增加微生物的数量和活性。

经过曝气处理后，废水进入沉淀沟，通过沉淀作用，使废水中的悬浮物和微生物等有机物质沉淀到沟底，并通过排水口排出。

最后，经过中间的曝气沟再次曝气处理，使得废水中的有机物得到进一步的降解。

三沟式氧化沟具有结构简单、运行稳定、处理效果好等优点，被广泛应用于城市污水处理、工业废水处理等领域。

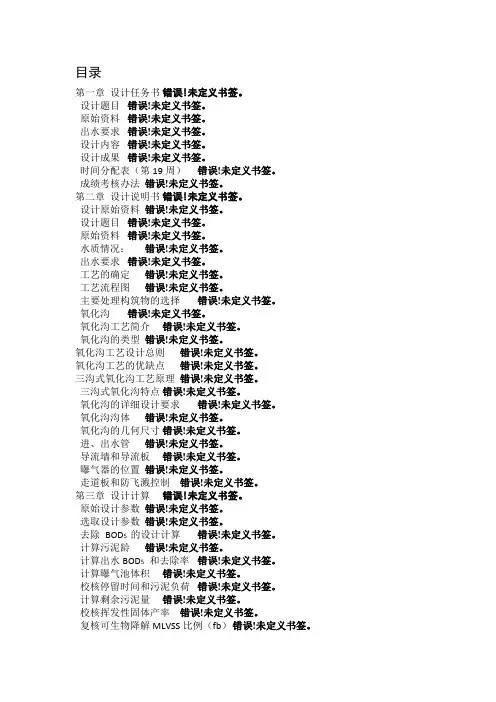

目录第一章设计任务书错误!未定义书签。
