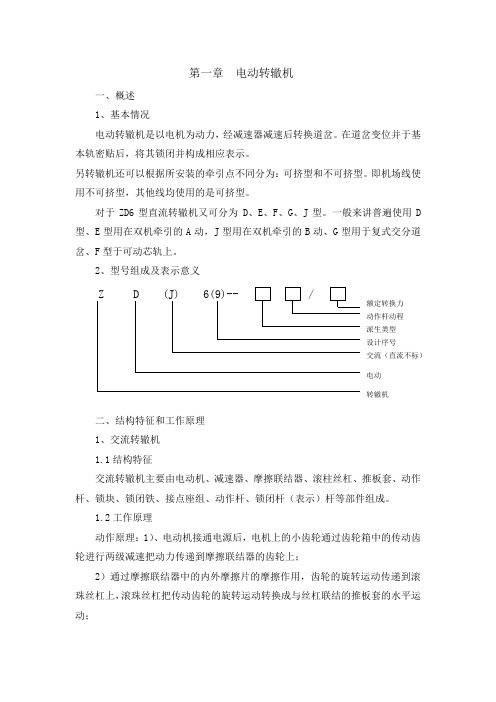

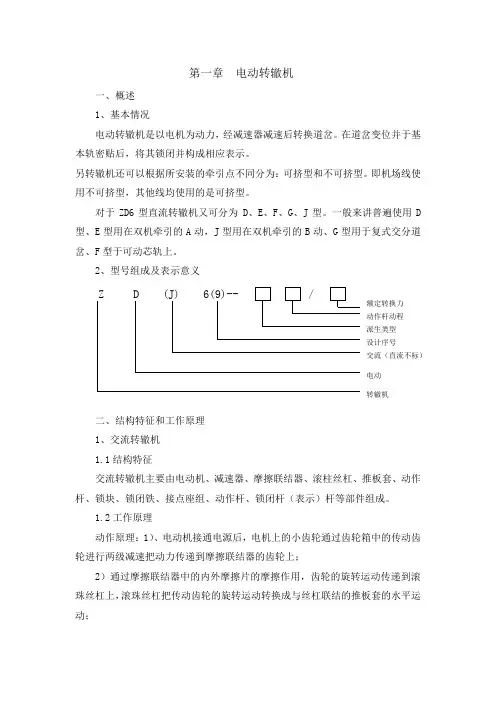

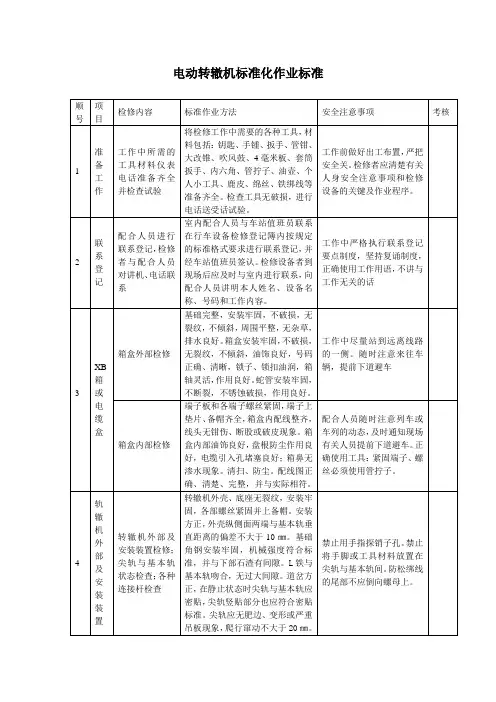

第一章电动转辙机一、概述1、基本情况电动转辙机是以电机为动力，经减速器减速后转换道岔。

在道岔变位并于基本轨密贴后，将其锁闭并构成相应表示。

另转辙机还可以根据所安装的牵引点不同分为：可挤型和不可挤型。

即机场线使用不可挤型，其他线均使用的是可挤型。

对于ZD6型直流转辙机又可分为 D、E、F、G、J型。

一般来讲普遍使用D 型、E型用在双机牵引的A动，J型用在双机牵引的B动、G型用于复式交分道岔、F型于可动芯轨上。

2、型号组成及表示意义二、结构特征和工作原理1、交流转辙机1.1结构特征交流转辙机主要由电动机、减速器、摩擦联结器、滚柱丝杠、推板套、动作杆、锁块、锁闭铁、接点座组、动作杆、锁闭杆（表示）杆等部件组成。

1.2工作原理动作原理：1）、电动机接通电源后，电机上的小齿轮通过齿轮箱中的传动齿轮进行两级减速把动力传递到摩擦联结器的齿轮上；2）通过摩擦联结器中的内外摩擦片的摩擦作用，齿轮的旋转运动传递到滚珠丝杠上，滚珠丝杠把传动齿轮的旋转运动转换成与丝杠联结的推板套的水平运动；3）推板套水平直线运动，推动安装在动作杆上的锁块，在锁闭铁的辅助下使动作杆水平运动，完成转辙机的解锁、转换和锁闭功能。

交流转辙机（ZDJ-9型）有着安全可靠的内锁闭功能，它是通过在转换终点位置时锁闭块在推板套和锁闭铁的共同作用下实现的。

表示原理：转辙机表示功能的完成是由动作板、接点座组、表示杆共同完成的。

1）推动套动作的同时，安装在推动套上的动作板随着推动套一起运动；2）动作板开始运动后，动作板滑动面一端的斜面推动与起动片联结的滚轮，切断表示。

同时接通动作接点为下一转换做好准备；当道岔转换到位时，滚轮从动作板滑动面上落下，切断动作接点，接通表示接点，给出道岔表示。

在这个过程中，滚轮通过左右支架的作用，使锁闭柱（检查柱）抬起或落下锁闭（表示杆）槽内，达到检测道岔状态的作用。

1.3挤岔原理、现象、恢复1.3.1原理：挤岔时，当挤脱器中的锁闭铁在动作杆上的锁闭块作用下，脱开挤脱柱，在锁闭铁上的凹槽推动水平顶杆→立顶杆→动接点支架，从而切断表示。

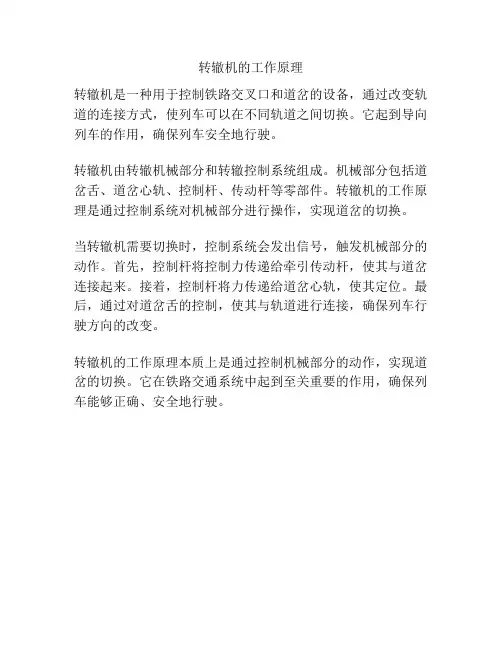

转辙机的工作原理
转辙机是一种用于控制铁路交叉口和道岔的设备，通过改变轨道的连接方式，使列车可以在不同轨道之间切换。

它起到导向列车的作用，确保列车安全地行驶。

转辙机由转辙机械部分和转辙控制系统组成。

机械部分包括道岔舌、道岔心轨、控制杆、传动杆等零部件。

转辙机的工作原理是通过控制系统对机械部分进行操作，实现道岔的切换。

当转辙机需要切换时，控制系统会发出信号，触发机械部分的动作。

首先，控制杆将控制力传递给牵引传动杆，使其与道岔连接起来。

接着，控制杆将力传递给道岔心轨，使其定位。

最后，通过对道岔舌的控制，使其与轨道进行连接，确保列车行驶方向的改变。

转辙机的工作原理本质上是通过控制机械部分的动作，实现道岔的切换。

它在铁路交通系统中起到至关重要的作用，确保列车能够正确、安全地行驶。

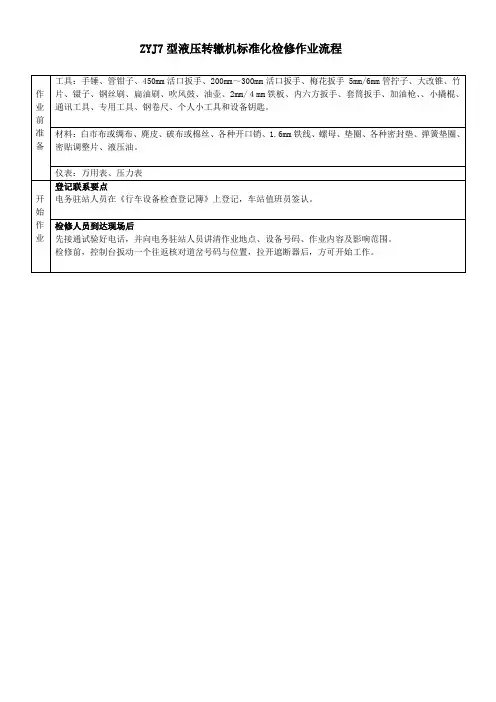

ZYJ7型液压转辙机标准化检修作业流程
关键卡控：
1、调整尖的密贴力时（加力），注意长短表示杆是否齐平，防止卡斥离口
2、调整芯轨伸出表示口时，注意有扣轴套与无扣轴套连接部位无缝隙，防止脱扣
3、调整开程、锁量时，必须先松开限位铁，防止动作拉板受阻
4、芯轨调整必须保证芯1先动，芯2后动，保证芯轨解锁顺畅
5、对过车颤动较大的转辙机加强检查，防止各部螺丝松动造成漏油，并联系工务捣固解决
6、作业完毕扳动往返确认转换及表示正常，对调整处所进行复查，检查加锁良好。

设 备ZYJ7+SH6（尖轨）编号维修周期3个月作业条件修 程集中检修作业人员作业工具作业材料安全风险防控措施备 注流 程作业程序图示说明1.核对作业位置，确定检修对象2.对检修道岔外观在巡检过程中发现的问题进行校核1.打开转辙机机盖，扳动道岔时各部动作灵活稳定，无异声无异状ZYJ7+SH6（尖轨）道岔检修作业作业人员到达现场ZYJ7+SH6（尖轨）道岔检修作业工具：联络工具、ZYJ7型电液转辙机专用工具、润滑油壶、套筒（6mm、8十字螺丝刀（75mm、250mm）、尖嘴钳、长嘴钳、克丝钳、扁油刷仪表：万用表、油压表TR-1润滑油、机油、液压油、棉纱、白布、开口销、调整片1.机械锁闭失效(按照装置、外锁闭装置断裂,挤切销非正常折断,调整不当2.表示错误(违章作业人为给出假表示,联锁试验不彻底)可能导致列车冲突、脱轨;3.作业过程中人员、工具、仪表、器具侵限,危及作业人员和行车安全1.按照检修周期认真检查和检修,利用集中监测进行分析;2.严格落实电务各项安全作业制度;3.严格执行“三不动，三不离，三不放过”制度2.检查油位，测试油压、动作电压测试3.板动试验来回操动道岔，用2/4/6mm、10mm试验各牵引点密贴情况，根据需要调整4.开程检查5.观察定反位道岔缺口，根据需要调整，6.安装装置绝缘检查测试、填写检修卡1.断开安全接点2.机体安装牢固、完整，无异状、无裂纹，机内防水、防尘良好、无漏油、无锈蚀、机内清洁道岔一级测试、调整，填写卡片3.检查各部件无裂纹，各种开口销是否完好，开口角度符合要求；内部螺丝紧固、螺母齐全、无松动，配线整齐无损伤及混线可能，焊点焊接良好，原理图保存良好4.检查油泵电机组、联轴器、惯性轮转辙机内部检修5.检查自动开闭器接点组6.检查启动片、滚轮状态7.转换锁闭检查（包括：油缸、推板、动作杆、锁闭铁）8.检查挤脱器9.机机内注油1.箱盒内部清洁，防尘防潮设施良好，名牌齐全、正确，字迹清楚2.配线及电缆芯线不磨卡、不破皮，端子不松动，线头无断股、毛刺，焊头牢固，双螺母垫片套管齐全3.器材类型正确不超期，无过热现象；电缆配线图、原理图保存完好，字迹正确清晰、图实相符，无涂改1.检查密贴调整螺丝、缺口、活塞杆堵盖螺丝紧固情况2.调看道岔动作曲线，复查缺口有无变化；检查本次检修发现的无法当场解决的问题，缺点纳入问题库上报3.加锁良好，防尘罩固定良好后进行道岔位置核对，销记电缆盒（箱）内部检修复查、销记修作业指导书1、必须在天窗点内进行；2、携带工具、小材料齐全，并检查状态良好；3、工长(或组长)签发作业单；4、手持终端检查良好，电量充足3人mm、8mm、10mm）、一字螺丝刀（75mm、250mm）、扁油刷整不当)可能导致列车脱轨;能导致列车冲突、脱轨;和行车安全修作业指导书质量标准，风险提示1.ZYJ7+SH6型转辙机动作压力不大于10MPa，溢流压力不大于14MPa，建议一般调整12.5MPa；2.油箱内油位应在油标上、下限之间，如果油箱内油位低于油标尺下限，应注入YH-10号航空液压油3.在电机端子上搬动道岔测得额定电压380V1.4mm搬动试验不能锁闭，2mm应锁闭2.进行30s(13s)保护试验，30s(13s)保护试验应能自动切断电源；断向保护试验：断相后应能自动切断电源3.调整道岔密贴顺序：先调第二牵引点，再调第一牵引点（先后在前）；ZYJ7+SH6型转辙机主机密贴缺口为2±0.5mm；副机密贴缺口为4±1.5mm轨面与安装装置绝缘电压为0V，绝缘良好断开距离应不小于2mm，非经人工恢复不得接通电路1.机内进水重点排查：锁堵、机盖密封胶条处；机盖密封胶条处，表示杆与动作杆进出口处及各轴套连接处2.机内漏油重点排查：油缸、油泵、溢流阀、油管接头处1.联轴器检查：电机、油泵间联轴器配合良好，转动时无卡组、无别劲、无过大噪声、用手可轴向拨动联轴器2.油路系统检查：油缸、动作杆动作平稳，无颤抖；油路系统各接头部分无泄露，油缸的动密封良好，活塞杆两端油膜不成滴3.惯性轮检查：惯性轮就是为防止上述现象设置的。

1.（）的作用是直接承受车轮传递的列车及其荷载的重量，并引导列车的运行方向，以及为供电、信号系统电路提供回路。

单选题(2 分) 2分A.【A.】钢轨B.【B.】轨枕C.【C.】道床D.【D.】防爬设备正确答案: A答案解释:2.（）是线路连接设备的一种，用来使列车/车辆从一股道转入另一股道。

单选题(2 分) 2分A.【A.】钢轨B.【B.】转辙机C.【C.】道床D.【D.】道岔正确答案: D答案解释:3.（）与曲线、接头并称为轨道的三大薄弱环节。

单选题(2 分) 2分A.【A.】钢轨B.【B.】道岔C.【C.】道床D.【D.】轨枕正确答案: B答案解释:4.（）监视列车运行速度不超过限制速度，一旦超过，就会触发紧急制动。

单选题(2 分) 2分A.【A.】列车自动防护子系统B.【B.】列车自动驾驶子系统C.【C.】列车自动监控子系统D.【D.】计算机联锁子系统正确答案: A答案解释:5.在（）下，列车自动防护子系统将不起任何作用，列车运行的安全完全由调度员、车站值班员和司机人为保证。

单选题(2 分) 2分A.【A.】列车自动驾驶模式B.【B.】限速下的人工驾驶模式C.【C.】非限制人工驾驶模式D.【D.】列车自动防护子系统监督下的人工驾驶模式正确答案: C答案解释:6.在城市轨道交通中，（）一般多用于车辆段线路的道岔段。

单选题(2 分) 2分A.【A.】钢筋混凝土轨枕B.【B.】木枕C.【C.】复合材料轨枕D.【D.】高强度塑胶轨枕正确答案: B答案解释:7.作为（），转辙机应能实时反映道岔的定位和反位状态。

单选题(2 分) 2分A.【A.】转换器B.【B.】锁闭器C.【C.】监督表示器D.【D.】定位器正确答案: C答案解释:8.在实际列车运行图中，调试列车的表示方法为（）。

单选题(2 分) 2分A.【A.】红虚线B.【B.】红实线+方向箭头C.【C.】红实线+短竖红实线D.【D.】红实线+红圈正确答案: C答案解释:9.列车运行周期是指列车在运营线路上（）（不包括回库、检修等时间）。

转辙机机内配线作业指导书
1.目的：掌握转辙机机内配线制作、安装。

2.适用范围：电子电气检修信号工岗位。

3.作业内容：
3.1配线制作工作前准备工作。

3.1材料、工具。

3.2配线制作专用模板、转辙机机内配线图纸。

3.3配线核对专用仪器。

3.2配线制作。

3.2.1下线：按下线的种类及相关的规定。

3.2.2制作：配线走线布置、配线绑扎、做线环、插接件座连接。

3.3配线核对、安装。

3.3.1按配线图纸核对配线。

3.3.2将配线安装到转辙机内。

3.4转辙机机内配线试验。

4.作业材料、工具:
5.检修作业程序
6.作业安全注意事项:
6.1工作前认真检查相关的工具、材料是否准备齐全。

6.2工作中使用电动工具时，要严格执行相关的操作规程。

6.3工作后清理工作岗位、工作台，做到文明生产。

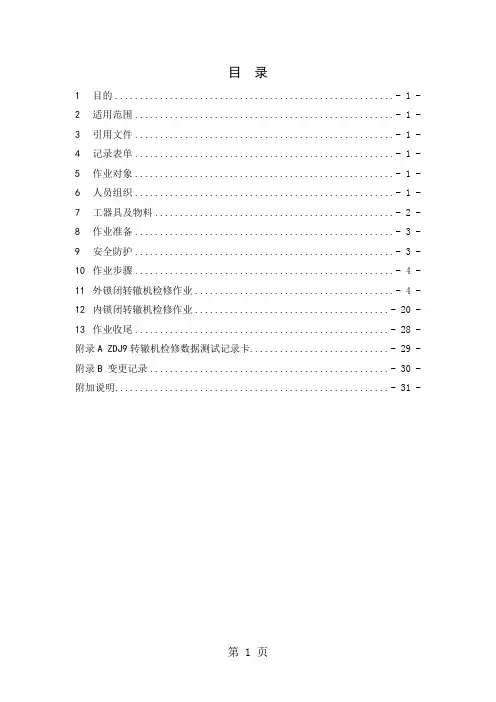

目录1目的........................................................ - 1 -2适用范围.................................................... - 1 -3引用文件.................................................... - 1 -4记录表单.................................................... - 1 -5作业对象.................................................... - 1 -6人员组织.................................................... - 1 -7工器具及物料................................................ - 2 -8作业准备.................................................... - 3 -9安全防护.................................................... - 3 -10作业步骤.................................................... - 4 -11外锁闭转辙机检修作业........................................ - 4 -12内锁闭转辙机检修作业....................................... - 20 -13作业收尾................................................... - 28 -附录A ZDJ9转辙机检修数据测试记录卡............................ - 29 -附录B 变更记录................................................ - 30 -附加说明....................................................... - 31 -4号线转辙机维修作业指导书1目的为了对ZDJ9型电动转辙机（包括内锁和外锁）月检和年检工作提供作业指导，特制订本作业指导书。

S700K型转辙机测试调整转换力作业指导书S700K型转辙机测试调整转换力作业程序及标准项目文字说明风险提示及卡控措施图片说明准备作业根据天窗计划，制定安全技术组织卡控措施。

安全技术组织措施预想不到位、，影响作业完成。

调阅微机监测，做好相关数据记录。

数据记录齐全、正确。

在天窗点前40分钟，室内防护人员按照安电段安〔2014〕111号《行车设备检查、施工登记簿》文件要求，在《行车设备施工登记簿》(运统-46)上按规定格式及时间进行登记。

提前按照要求进行登记，核实计划作业内容与实际作业内容的一致，防止超范围作业。

按《安康电务段安全防护管理办法》规定，安排驻站和室内、外防护员进行防护。

资质、防护工具齐全，防止室外防护范围过大。

S700K型转辙机测试转换力确认给点后，联系室内将“xx号道岔”进行扳动确认。

未扳动确认就开始作业，造成误动设备。

测试方法：在尖轨与基本轨间夹上测试传感器，扳动道岔测试转辙机摩擦力。

测试标准：普通S700K道岔尖轨、心轨第一牵引点（含复式交分道岔心轨）及五机尖轨第二牵引点摩擦力应不小于5000N；普通S700K道岔尖轨第二牵引点、五机尖轨第三牵引点及复式交分道岔尖轨第一、第二牵引点摩擦力应不小于6000N；普通S700K道岔心轨第二牵引点摩擦力应不小于7500N。

传感器夹装位置S700K型转辙机调整转换力调整S700K转辙机转换力的方法：将摩擦联接器上的标记条用螺丝刀拨开，使用螺丝刀卡定调整摩擦连接器的调整端盖齿口，将手摇把插入摇把齿轮后转动，使摩擦连接器的调整端盖顺时针转动，观察摩擦联接器上标条向左在摩擦联接器上齿口间走2格半后，再向右回半格，使标记条处于摩擦联接器齿口内后恢复。

现场可根据实际情况进行增加转换力，但至少增加2格以上。

1.加力时不论左装还是右装，摇把手摇方向始终为顺时针方向，目的是将摩擦连接器的调整端盖顺时针转动紧固。

此类调整方法也适用于双机或多机S700K提速道岔。

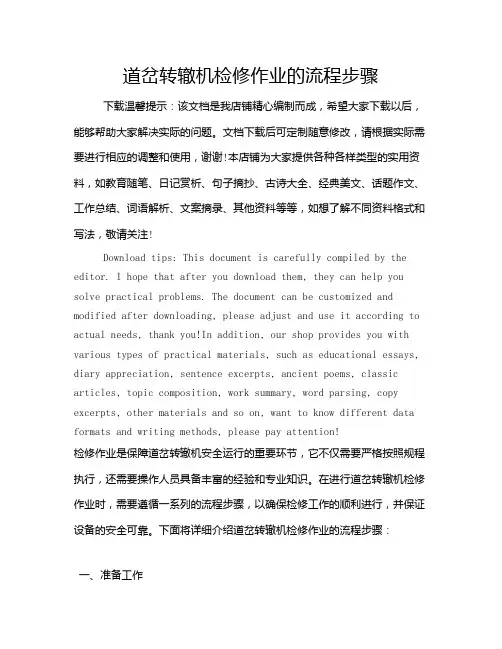

道岔转辙机检修作业的流程步骤下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
