ZYJ7电液转辙机维护讲义

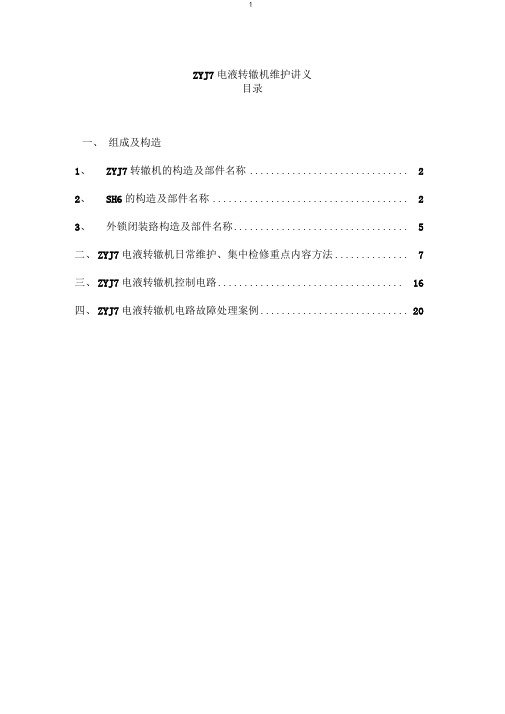

ZYJ7电液转辙机维护讲义目录一、组成及构造1、ZYJ7转辙机的构造及部件名称 (2)2、SH6的构造及部件名称 (2)3、外锁闭装臵构造及部件名称 (5)二、ZYJ7电液转辙机日常维护、集中检修重点内容方法 (7)三、ZYJ7电液转辙机控制电路 (16)四、ZYJ7电液转辙机电路故障处理案例 (20)一、电液转辙机的组成及构造1、ZYJ7转辙机的构造及部件名称ZYJ7型电液转辙机外形及结构图2、SH6转换锁闭器的构造及部件名称ZYJ7型电液转辙机外形及结构图1110E2 4 5 6 7 8 93、外锁闭装臵构造及部件名称钩型外锁闭装置组装示意图钩世外锁闭装龍组装厉调格位直图 K 限位峡 2.锁诩框 4.限恒铁 5.極陽杆1、锄闭铁4、外锁闭装臵详细示意图K 眼位峡2.V ：＞S3 JU4 姗口^3-j ' 时 訂勺I I 史闻圍］电純柿Ml"触卵5.外锁闭道岔整体安装图（两机牵引）二、ZYJ7电液转辙机日常维护、集中检修重点内容、标准及方法（一）、ZYJ7电液转辙机日常维护内容1、设备无外界干扰和异状，斥离轨和基本轨之间无异物，各部绝缘无破损. 外锁闭道岔安装装臵绝缘包含以下几部分：①上检测杆绝缘②下检测杆绝缘③ 锁闭杆连接绝缘④动作连接铁绝缘⑤表示杆连接绝缘。

绝缘不良造成的后果，从现场维修中已经发现的有，因绝缘不良造成牵引电流单轨条进入液压转辙机后，烧损液压转辙机油管问题；其次造成轨道电路故障。

为此前期针对锁钩挡板螺栓及尖轨连接铁销轴安装错误，容易造成轨道电路故障等问题，段上专门下发的任务书，要求进行检查调整。

如下图所示错误的装配情况。

2、道岔密贴状态良好，尖轨、基本轨、心轨和翼轨的竖边部分无肥边，与滑床板接触良好，无掉扳现象。

滑床板底部偏心轮高度安装适中，防跳轮与尖轨不摩卡，基本轨钉字与尖轨间隙安装良好，无顶死现象。

3、检查转换设备及安装外锁的紧固件、开口销、连接销、连接轴压扳，锁闭杆、表示杆防松螺母，紧固良好，无松动，各滑动面和连接销处应注油。

ZYJ7电液转辙机讲义一液压传动1 概念的引出传动分三种，机械传动、电气传动和流体传动。

流体传动分：气体、液体传动。

液体传动分：液压、液力传动。

液压传动是利用液体压力势能的液体传动。

液力传动是利用液体的动能。

什么是液压传动：用液体作为工作介质，主要以其压力能进行能量的传递。

2 液压传动装置的组成a）液压泵——将机械能转换成液体压力能的元件。

（泵）b）执行元件——把液体压力能转换成机械能的元件。

（缸）c）控制元件——通过对液体的压力、流量、方向等的控制来实现对执行元件的运动速度、方向、作用力等的控制。

也用于实现过载保护、程序控制等。

如：单向阀、油节阀、溢流阀、压力表开关、短路阀等。

d）辅助元件——上述部分以外的其它元件，如管道、接头、油箱、滤油器等。

3 液压传动的特征主要有两条：（区别于其它传动）a）力（或力矩）的传递遵循帕斯卡定律：P（压力）= F（力）/A（面积）＝＞F=P.A公式说明，压力取决于负载。

b）速度（或转速）的传递，按“容积变化相等“的原则进行，所以，液压传动又称为”容积式液力传动”。

V=Q/A以上公式说明：（1）活塞移动速度取决于流量。

（2）与面积成反比。

改变面积来控制速度。

需说明：1）管道中，流速较高时会存在压力损失，但执行元件的推力仍是液体压力来传递。

2）压力取决于负载——综合阻力。

4 液压传动的优、缺点1）优点（1）借助于油管连接可方便地布置传动机构。

（2）同样情况下，液压传动装置重量轻、结构紧凑。

（3）可方便地实现无级调速，调速范围大。

（4）工作平稳、无冲击，易实现过载保护。

（5）以油为介质，相对运动表面可自行润滑，使用寿命长。

（6）借助各种控制阀，可实现运行自动化。

尤其采用电、液联合控制，可实现高程度的自动控制。

2）缺点（1）传动效率低，75%~80%有泄露，导致场地污染，引起火灾等。

（2）受温度变化影响大，温度上升，粘度下降，导致泄露变化。

（3）制造精度高，价格昂贵，使用和维修水平要求高（4）对污染敏感：污染油—>元件堵卡、堵塞、磨损—>性能变坏，寿命降低甚至损坏。

ZYJ7电液转辙机道岔的维护与故障处理ZYJ7电液转辙机道岔是一种高速铁路上常见的设备，用于控制列车行驶方向，保障铁路运行安全。

为了确保它的正常运行和延长使用寿命，需要做好维护和故障处理工作。

一、维护工作1.定期巡检：道岔设备应当进行定期巡检，检查啮合面分离、道岔间隙、铁丝弹簧拉力、电器元件、柜体密封性等。

在巡检过程中，需要保持设备清洁，清理积尘、杂草等，排除潜在的故障隐患。

2.润滑养护：道岔设备涉及到各种轴承、滑轨等部件的运作，必须进行润滑养护，保证设备顺畅运转。

按照生产厂家的规定，选用适当的润滑油脂进行涂抹或喷洒，定期清洗和更换润滑部位的油脂。

3.温度、湿度控制：道岔设备对温度、湿度等环境要求比较严格，需要保持合适的环境温度、湿度，以确保设备在正常工作状态下。

特别是对于潮湿环境下的道岔设备，需要增加防潮措施，防止设备受潮、生锈等故障。

4.电器元件检查：道岔设备涉及到很多电器元件的运转，必须进行定期检查，以确保电器元件的正常工作状态。

对于老化、损坏等已经影响到设备运行的电器元件，需要及时更换或修复。

二、故障处理1.电气故障：道岔设备很容易出现电气故障，如电缆连接不牢、电器元件老化损坏、接线故障等。

对于电气故障，需要先对电路进行检查，找出故障点，并进行相应的修复；如更换电气元件、调整电缆连接等。

2.机械故障：道岔设备也容易发生机械故障，如啮合面磨损、轴承损坏、润滑部位堵塞等。

对于机械故障，需要对设备进行拆卸检查和维修，如更换轴承、清洗润滑部位等。

3.操作人员故障：道岔设备在使用过程中，也会由于操作人员的不当操作而发生故障，如误操作导致电气元件损坏、机械部件受力过大等。

对于操作人员故障，需要对操作人员进行培训，使其掌握正确的操作方式，避免出现操作失误的情况。

4.其他故障：道岔设备还可能出现其他故障，如因环境问题引起的故障、由于设备老化等原因引起的故障等。

对于这些故障，需要采取对应措施进行修复或更换设备。

ZYJ7电动液压转辙机原理及维护ZYJ7电动液压转辙机是一种用于道路或铁路上的转换轨道方向的设备。

它由电动机、液压系统和转辙机构组成。

在操作过程中，电动机驱动液压泵工作，液压泵将液压油送至转辙机构中，通过液压缸和液压阀控制转辙机构的运动，从而实现转变轨道方向的功能。

其主要原理如下：1.电动机驱动液压泵：电动机通过皮带或联轴器与液压泵相连，使液压泵开始工作，产生液压油流。

2.液压泵输送液压油：液压泵将液压油送往液压汽缸，提供所需的动力驱动力。

3.液压汽缸运动：液压油通过液压汽缸控制转辙机构的运动，使转辙机构实现转换轨道方向的功能。

4.液压阀控制：液压阀通过控制液压油流的方向和压力，确保转辙机构的准确运行。

维护方面，需要按照以下步骤进行：1.定期检查液压油：定期检查液压油的质量和量，并根据需要进行更换。

液压油应保持清洁，无杂质。

2.定期检查电动机：定期检查电动机的连接和绝缘情况，保证其正常运行。

3.定期检查液压泵：检查液压泵的工作状态和密封情况，确保泵的正常运行，并进行必要的维修和更换。

4.定期检查液压汽缸：检查液压汽缸的密封性能和动作灵活性，如有需要，进行维修或更换。

5.定期检查液压阀：检查液压阀的工作状态和密封性能，如有需要，进行维修或更换。

6.润滑部件：对转辙机构的润滑部件进行定期润滑，以确保运行顺畅和减少磨损。

7.定期清洁：定期清洁转辙机，确保其外部无尘污和杂物，保持良好的工作环境。

8.定期检查安全装置：检查转辙机的安全装置是否正常运行，确保操作人员的安全。

总之，ZYJ7电动液压转辙机通过电动机驱动液压泵将液压油送至液压汽缸中，通过液压阀控制转辙机构的运动，实现轨道方向的转换。

在维护方面，需要定期检查和保养液压油、电动机、液压泵、液压汽缸、液压阀等部件，以确保其正常运行和延长使用寿命。

ZYJ7电液转辙机道岔的维护与故障处理ZYJ7电液转辙机道岔是铁路交通运输中常用的设备之一，它主要用于铁路道岔的转换，是铁路运输中的重要组成部分。

为了确保道岔设备的正常运行，减少故障发生对铁路运输的影响，我们需要对ZYJ7电液转辙机进行定期的维护与故障处理。

本文将着重介绍ZYJ7电液转辙机道岔的维护与故障处理，以帮助相关从业人员更好地了解和掌握这一设备。

一、定期维护1. 清洁检查定期对ZYJ7电液转辙机进行清洁检查，要注意清除道岔上的杂物、油渍和尘土，保持设备表面的清洁。

要检查道岔的连接件、螺栓等零部件是否松动，如有松动及时进行紧固。

2. 润滑保养道岔的润滑保养工作也非常重要，定期对润滑脂进行检查，确保各润滑点的润滑脂充足。

根据使用情况，及时添加或更换润滑脂，以保证转辙机的正常运转。

3. 电气系统检查定期对ZYJ7电液转辙机的电气系统进行检查，主要包括电源线路、开关、插头等部件的检查。

确保电气系统的连接牢固、无破损，以免因电气故障影响转辙机的正常使用。

4. 定位及检修定期对ZYJ7电液转辙机进行定位检修，检查转辙机的偏移、磨损情况，发现问题及时进行处理。

在检修过程中也要对关键部件进行专项检查，确保其稳定性和可靠性。

二、常见故障处理1. 转辙机偏移当ZYJ7电液转辙机偏移时，首先要检查转辙机的固定螺栓是否松动，如果是，需要重新紧固螺栓；如果螺栓已经紧固，可能是由于转辙机部件磨损引起的，需要对磨损部件进行更换；也要检查转辙机的定位机构是否工作正常，是否受到外部干扰的影响。

2. 润滑不良如果发现转辙机的润滑不良，首先要检查润滑脂是否充足，如果不充足需要及时添加或更换润滑脂；也要检查润滑装置是否有堵塞、损坏等情况，确保润滑系统的畅通。

3. 电气故障在发现ZYJ7电液转辙机出现电气故障时，首先要检查电源线路是否正常，排除电源故障；其次要检查开关、插头等电气连接部件是否松动或破损，修复破损部件；最后需要检查转辙机的电气控制系统是否工作正常，查找故障点并进行修复。

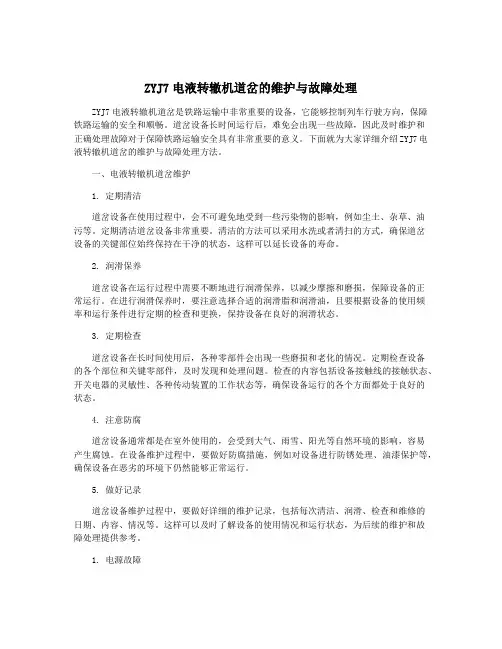

ZYJ7电液转辙机道岔的维护与故障处理ZYJ7电液转辙机道岔是铁路运输中非常重要的设备，它能够控制列车行驶方向，保障铁路运输的安全和顺畅。

道岔设备长时间运行后，难免会出现一些故障，因此及时维护和正确处理故障对于保障铁路运输安全具有非常重要的意义。

下面就为大家详细介绍ZYJ7电液转辙机道岔的维护与故障处理方法。

一、电液转辙机道岔维护1. 定期清洁道岔设备在使用过程中，会不可避免地受到一些污染物的影响，例如尘土、杂草、油污等。

定期清洁道岔设备非常重要。

清洁的方法可以采用水洗或者清扫的方式，确保道岔设备的关键部位始终保持在干净的状态，这样可以延长设备的寿命。

2. 润滑保养道岔设备在运行过程中需要不断地进行润滑保养，以减少摩擦和磨损，保障设备的正常运行。

在进行润滑保养时，要注意选择合适的润滑脂和润滑油，且要根据设备的使用频率和运行条件进行定期的检查和更换，保持设备在良好的润滑状态。

3. 定期检查道岔设备在长时间使用后，各种零部件会出现一些磨损和老化的情况。

定期检查设备的各个部位和关键零部件，及时发现和处理问题。

检查的内容包括设备接触线的接触状态、开关电器的灵敏性、各种传动装置的工作状态等，确保设备运行的各个方面都处于良好的状态。

4. 注意防腐道岔设备通常都是在室外使用的，会受到大气、雨雪、阳光等自然环境的影响，容易产生腐蚀。

在设备维护过程中，要做好防腐措施，例如对设备进行防锈处理、油漆保护等，确保设备在恶劣的环境下仍然能够正常运行。

5. 做好记录道岔设备维护过程中，要做好详细的维护记录，包括每次清洁、润滑、检查和维修的日期、内容、情况等。

这样可以及时了解设备的使用情况和运行状态，为后续的维护和故障处理提供参考。

1. 电源故障如果道岔设备出现了电源故障，首先要检查电源线路是否接触良好、线路是否短路、保险丝是否熔断等，确保电源正常供电。

如果电源故障无法排除，要及时联系电气维修人员进行处理。

2. 液压故障道岔设备是电液结合的设备，如果出现了液压故障，首先要检查液压系统的油箱油量是否充足、油质是否正常、管路是否漏油等，保障液压系统正常运行。

ZYJ7电液转辙机道岔的维护与故障处理ZYJ7电液转辙机道岔是铁路运输中常用的重要设备，使用频率高，因此对其进行及时的维护和故障处理非常重要。

本文将介绍ZYJ7电液转辙机道岔的维护和常见故障处理方法，希望能够对相关工作人员有所帮助。

一、维护1. 清洁保养ZYJ7电液转辙机道岔在使用过程中会不可避免地产生灰尘、油污等杂物，因此需要定期对其进行清洁保养。

要将设备断电，并使用清洁剂清洁外表面和各部件表面的油脂、灰尘等杂物。

要检查各部件的紧固情况，确保各部件连接牢固。

对于润滑部位，要注意添加适量的润滑油，以保持良好的润滑状态。

2. 检查电气连接定期检查ZYJ7电液转辙机道岔的电气连接情况，查看各接头是否有脱落、破损等情况，确保电气连接良好。

要检查电源线路、控制线路等，确保其安全可靠。

如果发现有异常情况，应及时进行修复，以免影响设备的正常使用。

3. 定期检测定期对ZYJ7电液转辙机道岔进行功能性测试，检测其运行状态是否正常。

可以通过模拟测试、手动操作等方式，对设备进行全面的检测。

在测试过程中，要特别注意观察各部件的运行情况，并及时发现并排除异常情况。

4. 紧固检查定期对ZYJ7电液转辙机道岔的各部件进行紧固检查，确保各部件的连接牢固。

尤其是在频繁使用和大幅振动的情况下，更需要加强对设备的紧固检查，以免出现松动等情况。

二、故障处理1. 无法正常转辙如果ZYJ7电液转辙机道岔无法正常转辙，可能是由于润滑不足、传动装置故障、电路故障等原因引起的。

首先要检查润滑部位的润滑情况，如发现润滑不足，要及时添加润滑油。

其次需要检查传动装置是否受到阻碍，如存在杂物、异物等应及时清除。

还要检查电路是否完好，排查电路故障，如发现故障应及时修复。

4. 液压故障如果ZYJ7电液转辙机道岔出现液压故障，如无法正常润滑、油压不足等情况，需要检查液压系统的油液情况，确认油液充足。

其次要检查液压泵是否正常运行，如发现故障需要更换或修复液压泵。

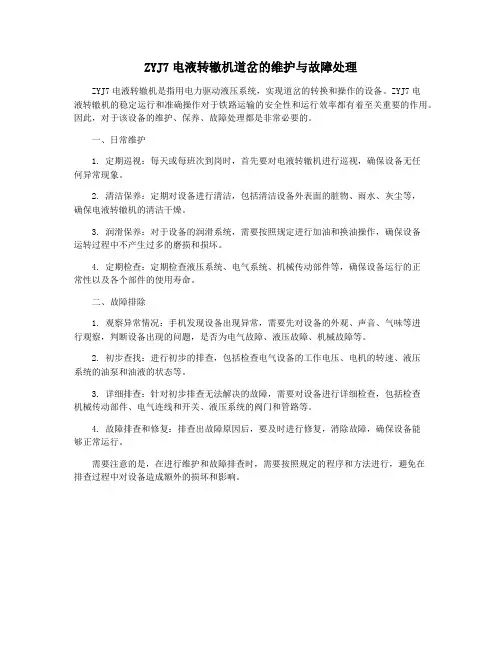

ZYJ7电液转辙机道岔的维护与故障处理
ZYJ7电液转辙机是指用电力驱动液压系统，实现道岔的转换和操作的设备。

ZYJ7电
液转辙机的稳定运行和准确操作对于铁路运输的安全性和运行效率都有着至关重要的作用。

因此，对于该设备的维护、保养、故障处理都是非常必要的。

一、日常维护
1. 定期巡视：每天或每班次到岗时，首先要对电液转辙机进行巡视，确保设备无任
何异常现象。

2. 清洁保养：定期对设备进行清洁，包括清洁设备外表面的脏物、雨水、灰尘等，
确保电液转辙机的清洁干燥。

3. 润滑保养：对于设备的润滑系统，需要按照规定进行加油和换油操作，确保设备
运转过程中不产生过多的磨损和损坏。

4. 定期检查：定期检查液压系统、电气系统、机械传动部件等，确保设备运行的正
常性以及各个部件的使用寿命。

二、故障排除
1. 观察异常情况：手机发现设备出现异常，需要先对设备的外观、声音、气味等进
行观察，判断设备出现的问题，是否为电气故障、液压故障、机械故障等。

2. 初步查找：进行初步的排查，包括检查电气设备的工作电压、电机的转速、液压
系统的油泵和油液的状态等。

3. 详细排查：针对初步排查无法解决的故障，需要对设备进行详细检查，包括检查
机械传动部件、电气连线和开关、液压系统的阀门和管路等。

4. 故障排查和修复：排查出故障原因后，要及时进行修复，消除故障，确保设备能
够正常运行。

需要注意的是，在进行维护和故障排查时，需要按照规定的程序和方法进行，避免在
排查过程中对设备造成额外的损坏和影响。

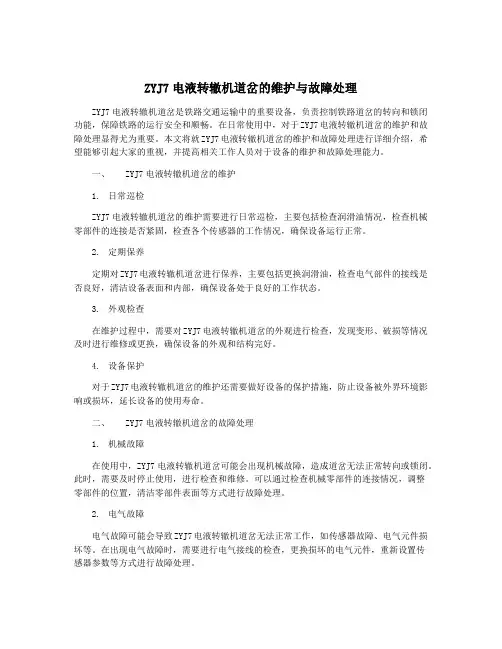

ZYJ7电液转辙机道岔的维护与故障处理ZYJ7电液转辙机道岔是铁路交通运输中的重要设备，负责控制铁路道岔的转向和锁闭功能，保障铁路的运行安全和顺畅。

在日常使用中，对于ZYJ7电液转辙机道岔的维护和故障处理显得尤为重要。

本文将就ZYJ7电液转辙机道岔的维护和故障处理进行详细介绍，希望能够引起大家的重视，并提高相关工作人员对于设备的维护和故障处理能力。

一、ZYJ7电液转辙机道岔的维护1. 日常巡检ZYJ7电液转辙机道岔的维护需要进行日常巡检，主要包括检查润滑油情况，检查机械零部件的连接是否紧固，检查各个传感器的工作情况，确保设备运行正常。

2. 定期保养定期对ZYJ7电液转辙机道岔进行保养，主要包括更换润滑油，检查电气部件的接线是否良好，清洁设备表面和内部，确保设备处于良好的工作状态。

3. 外观检查在维护过程中，需要对ZYJ7电液转辙机道岔的外观进行检查，发现变形、破损等情况及时进行维修或更换，确保设备的外观和结构完好。

4. 设备保护对于ZYJ7电液转辙机道岔的维护还需要做好设备的保护措施，防止设备被外界环境影响或损坏，延长设备的使用寿命。

二、ZYJ7电液转辙机道岔的故障处理1. 机械故障在使用中，ZYJ7电液转辙机道岔可能会出现机械故障，造成道岔无法正常转向或锁闭。

此时，需要及时停止使用，进行检查和维修。

可以通过检查机械零部件的连接情况，调整零部件的位置，清洁零部件表面等方式进行故障处理。

2. 电气故障电气故障可能会导致ZYJ7电液转辙机道岔无法正常工作，如传感器故障、电气元件损坏等。

在出现电气故障时，需要进行电气接线的检查，更换损坏的电气元件，重新设置传感器参数等方式进行故障处理。

3. 润滑故障润滑油的不足或不及时更换会导致ZYJ7电液转辙机道岔的润滑故障，影响设备的使用寿命。

故障处理时，需要先补充润滑油，清洁润滑油管道，更换老化的润滑油等措施进行处理。

4. 其他故障除了以上几种常见的故障外，ZYJ7电液转辙机道岔还可能存在其他故障，如外部环境的影响、设备老化等。
