目录1目的 ......................................................................................... - 1 -2适用范围................................................................................... - 1 -3引用文件................................................................................... - 1 -4记录表单................................................................................... - 1 -5作业对象................................................................................... - 1 -6人员组织................................................................................... - 2 -7工器具及物料............................................................................. - 2 -8作业准备................................................................................... - 4 -9安全防护................................................................................... - 4 -10作业步骤................................................................................... - 6 -11外锁闭转辙机检修作业 ................................................................ - 6 -12内锁闭转辙机检修作业 .............................................................. - 22 -13作业收尾................................................................................. - 31 -附录A ZDJ9转辙机检修数据测试记录卡 .......................................... - 32 -附录B 变更记录............................................................................ - 33 -附加说明....................................................................................... - 34 -4号线转辙机维修作业指导书1目的为了对ZDJ9型电动转辙机（包括内锁和外锁）月检和年检工作提供作业指导，特制订本作业指导书。

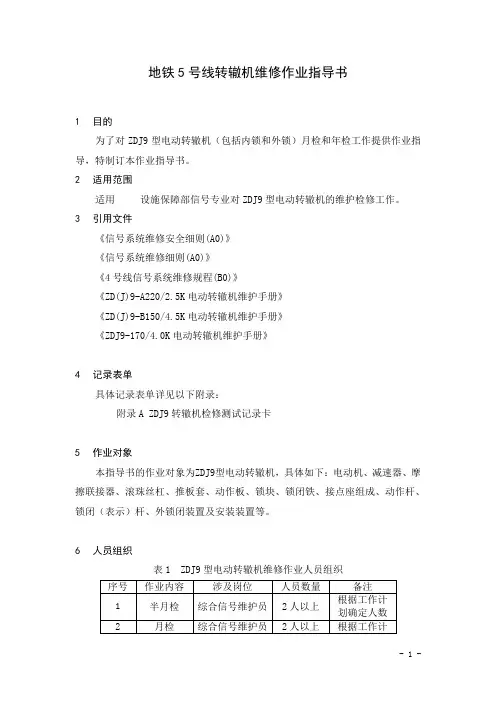

2适用范围适用杭州地铁4号线设施保障部信号专业对ZDJ9型电动转辙机的维护检修工作。
3引用文件《信号系统维修安全细则(A0)》《信号系统维修细则(A0)》《4号线信号系统维修规程(B0)》《ZD(J)9-A220/2.5K电动转辙机维护手册》《ZD(J)9-B150/4.5K电动转辙机维护手册》《ZDJ9-170/4.0K电动转辙机维护手册》4记录表单具体记录表单详见以下附录：附录A ZDJ9转辙机检修测试记录卡5作业对象本指导书的作业对象为ZDJ9型电动转辙机，具体如下：电动机、减速器、摩擦联接器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆、外锁闭装置及安装装置等。

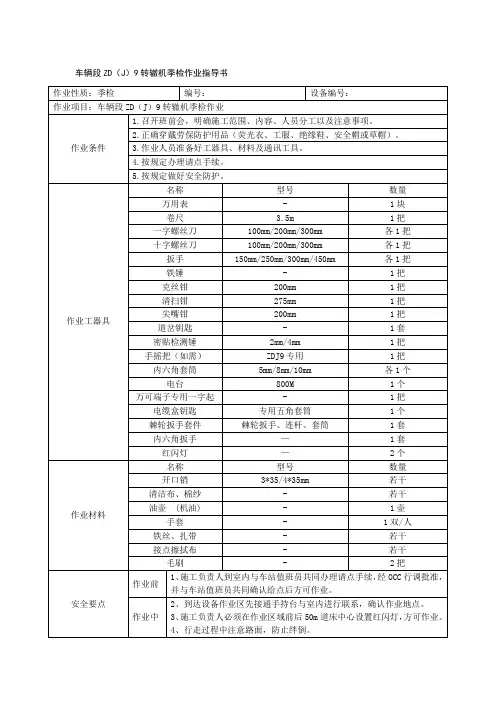

6人员组织表1 ZDJ9型电动转辙机维修作业人员组织7工器具及物料表2 ZDJ9型电动转辙机维修作业工器具表3 ZDJ9型电动转辙机(外锁)维修作业物料表4 ZDJ9型电动转辙机（内锁）维修作业物料8作业准备8.1施工负责人在施工前应召开工作内容交底会，明确每位施工人员的工作内容与职责。
8.2施工负责人确认工器具和作业物料携带齐全，并检查每位施工人员劳保防护用品佩戴齐全。
8.3施工开始前，施工负责人凭施工负责人证或其他运营公司在特定时期要求证件及凭证到车站控制室、车辆段(停车场)控制室（DCC）等场所办理施工登记手续。
9安全防护在维修工作开始前，施工负责人应强调以下安全措施：9.1严格执行“三不动”、“三不离”、“三预想”、“七严禁”等基本安全制度。
9.2严格按作业指导书开展作业。
9.3作业开始前，需将地线接上。
9.4在检修过程中安全接点应始终保证可靠断开，严禁将手和脚放入尖轨与基本轨间的活动部位。
9.5所有对设备和线缆的操作都必须在可视的条件下进行。
根据实际情况，施工负责人向施工人员布置其他安全措施，然后在《工作日志》中填写。
10作业步骤11外锁闭转辙机检修作业作业周期作业项目方法工器具技术要求潜在危险或危害描述预防措施备注序号内容图示半月检1.检修内容与月检一致适用于终端站折返道岔月检 1. 道岔电缆箱盒内外部检查目测电缆箱盒无裂纹，油饰、加锁良好，蛇管完好不脱落，各部螺丝紧固；箱盒基础无影响强度的裂纹，倾斜度不得超过10mm；信号电缆不外露；各部螺栓紧固、油润。
配线整齐，无断股损伤，螺母垫片齐全紧固，防松标记齐全；三串三并整流堆、电阻安装牢固；端子及电缆去向铭牌标记清晰齐全；箱盒内整洁，封堵绝缘胶无龟裂，无废孔；盘根作用良好，不进水、灰。
2.转辙机外部检查目测道岔编号及定位标记清晰；转辙机机壳无裂损、油饰完好，蛇管完好不脱落，加锁良好；固定螺丝紧固、油润。
3.安装装置、杆件检查目测、直尺测量以及各部清扫直尺角钢安装平顺、牢固，固定螺栓紧固，无老伤裂纹，无锈蚀；各类杆件与基本轨垂线偏移量不大于10mm，穿越轨底的各种杆件距轨底的净距离应大于10mm；表示杆的销、孔旷量应不大于0.5mm，其它杆件销、孔的旷量应不大于1mm；附有绝缘的各类杆件、销孔等的绝缘应装设完整；各部螺栓齐全、不松动，开口销齐全，劈开角度应大于60度，两臂劈开角度应基本一致；锁闭框下部两侧的限位螺钉应有效插入锁闭杆两侧导向槽内，不得松脱，锁钩与锁闭杆接触的摩擦面及运动范围内无异物；表示拉杆的接头与尖端铁的连接应牢固、不松动，锁钩轴销不弯曲、轴向滑动效果良好；锁闭铁、锁钩与锁闭杆接触的摩擦面及运动范围内应保持清洁、油润、无锈蚀、无砂尘，无异物，运动灵活，无卡阻；道岔密贴状态良好，结合部无病害（尖轨、基本轨的竖切部分无肥边；尖轨爬行不超过20mm；滑床板和尖轨间隙适当，尖轨无翘头、吊空；滑床板无断裂、手指伸入销子孔或缺口相互监督提醒缺油等）；各部清扫、注油。
4.转辙机内部检修目测机盖开闭自如，防水、防尘性能良好，机内无杂物、无污垢、无锈蚀；自动开闭器、挤脱器、电机减速器、摩擦联接器、遮断器、接线端子等安装牢固，防松标记完好；机内配线整齐，线头无断股损伤，无混电可能，各配线端子螺丝紧固。
5.自动开闭器检查目测、直尺测量绝缘座安装牢固、无裂纹，接点座不松动、不破损，接点片和接点环无严重磨损，辅助片作用良好；动接点在静接点片内的接触深度不小于4mm，手扳动接点其摆动量不大于3.5mm，动接点与静接点座间隙不小于3mm；滚轮落下前，动接点在静接点内有窜动时，应保证接点接触深度不小于2mm；6.遮断器检查目测安全接点是否接触良好接点座安装牢固、不破裂，接点接触良好，且接触深度大于4mm；安全接点断开距离大于2ｍｍ，非人工恢复不得接通电源；遮断器开关作用良好，在插入手摇把时应可靠断开，非经人工恢复不得接通电路；锁装置良好；活动部分适当注润滑油。
7.传动装置检查目测摩擦联接器上传动齿轮与摩擦联接器相连处无油脂，以免渗入摩擦联接器中，影响摩擦性能；手转动内齿轮，应动作灵活，无卡阻现象或忽轻忽重现象；齿轮无碰伤及毛刺，如有磨损进行更换；减速器外壳无裂痕和碰伤，各螺栓无脱扣现象；表示杆平、正、直，无锈蚀；动作杆的轴向和圆周方向的晃动量均不得大于0.5mm；滚珠丝杠的表面无机械损伤，滚珠丝杠沿轴向的窜动量不能大于1mm，检修时如发现轴套与滚珠丝杠不能同步转动，说明滚珠丝杠与轴套已经脱离，要及时更换。
滚珠丝杠的轴承在转动过程中不应有异响。
8.电动机检查目测、手动检查电机机壳无裂纹；电机引线无破损；9.插接件检查目测、手动检查接线端子安装牢固，线把绑扎良好；插接件插接固定良好。
10.电气测试钳形电流表测量电压测试:动作电压为交流380V±10%电流测试:动作电流应控制在2A及其以下，大于2A要进行整治。
11.开程检查调整用直尺测量斥离尖轨连接铁中间位置到基本轨垂直距离开程第一牵引点在160mm±3mm，第二牵引点开程在84mm±3mm手脚伸入尖轨和基本轨之间相互监督提醒12.手摇转辙机检查听、手动检查慢速手摇转辙机，感受道岔阻力和转换力大小，要求阻力小，应与额定转换力有较大的差距，有足够的余量，各杆件连接要平顺，无鳖卡现象，在解锁时无明显反弹；听转换过程中的声音，无明显异响；在密贴前瞬间观察密贴情况，密贴时尖轨直线部分与基本轨同时接触，无尖轨尖部或腰部先接触现象。
13.密贴检查调整用4MM锤在锁闭杆中心线夹在尖轨与基本轨中间测试定/反位检查4MM不落槽，2MM落槽；道岔尖轨密贴良好、无反弹，各牵引点密贴调整适度，扳动平顺。
手脚伸入尖轨和基本轨之间14.缺口间隙调整目测表示杆在定/反位时缺口间隙检查（锁闭）柱与表示杆检查块缺口间隙：第一牵引点锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2±0.5mm，第二牵引点表示杆内检查块与检查柱的间隙为每侧4±0.5mm，调整完成后与室内道岔监测设备进行核对。
如不符合要求，则需要调整。
15.道岔监测设备摄像头安装检查手动、目测安装牢固，无松动16.安装装置绝缘清扫外观卫生清扫。
检查17.地线检查目测地线无绝缘破损、裂纹、老化、脱落、断痕、断股及磨损现象；接头无锈蚀、打火痕迹。
