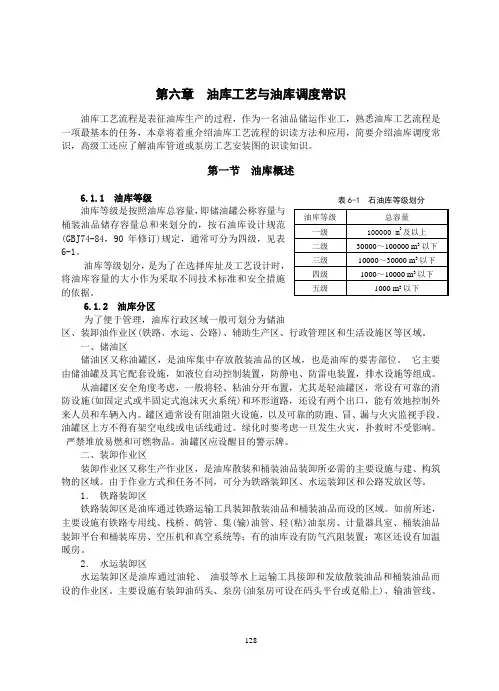

第六章 油库工艺与油库调度常识油库工艺流程是表征油库生产的过程，作为一名油品储运作业工，熟悉油库工艺流程是一项最基本的任务，本章将着重介绍油库工艺流程的识读方法和应用，简要介绍油库调度常识，高级工还应了解油库管道或泵房工艺安装图的识读知识。
第一节 油库概述6.1.1 油库等级 油库等级是按照油库总容量，即储油罐公称容量与桶装油品储存容量总和来划分的，按石油库设计规范(GBJ74-84，90年修订)规定，通常可分为四级，见表6-1。
油库等级划分，是为了在选择库址及工艺设计时，将油库容量的大小作为采取不同技术标准和安全措施的依据。
6.1.2 油库分区为了便于管理，油库行政区域一般可划分为储油区、装卸油作业区(铁路、水运、公路)、辅助生产区、行政管理区和生活设施区等区域。
一、储油区储油区又称油罐区，是油库集中存放散装油品的区域，也是油库的要害部位。
•它主要由储油罐及其它配套设施，如液位自动控制装置，防静电、防雷电装置，排水设施等组成。
从油罐区安全角度考虑，一般将轻、粘油分开布置，尤其是轻油罐区，常设有可靠的消防设施(如固定式或半固定式泡沫灭火系统)和环形道路，还设有两个出口，能有效地控制外来人员和车辆入内。
罐区通常设有阻油阻火设施，以及可靠的防跑、冒、漏与火灾监视手段。
油罐区上方不得有架空电线或电话线通过。
绿化时要考虑一旦发生火灾，扑救时不受影响。
•严禁堆放易燃和可燃物品。
油罐区应设醒目的警示牌。
二、装卸作业区装卸作业区又称生产作业区，是油库散装和桶装油品装卸所必需的主要设施与建、构筑物的区域。
由于作业方式和任务不同，可分为铁路装卸区、水运装卸区和公路发放区等。
1． 铁路装卸区铁路装卸区是油库通过铁路运输工具装卸散装油品和桶装油品而设的区域。
如前所述，主要设施有铁路专用线、栈桥、鹤管、集(输)油管、轻(粘)油泵房、计量器具室、桶装油品装卸平台和桶装库房、空压机和真空系统等；有的油库设有防气汽阻装置；寒区还设有加温暖房。
油库油料管输工艺操作流程
油库油料管输工艺操作流程主要包括：首先，确保管道系统无泄漏、压力正常，进行预输清洗与置换；其次，依据调度指令和安全规程开启首站输油泵，调整输油量及压力至规定范围；接着，监控中间泵站和末站的运行参数，适时调整泵机转速以保持稳定输送；同时，严密监控沿线阀室和仪表数据，发现异常立即采取措施；最后，完成输送任务后，按照程序逐步降压停泵，关闭相关阀门，并做好设备维护保养及输送记录。
全程严格遵守安全操作规程，确保油品管输过程的安全高效。

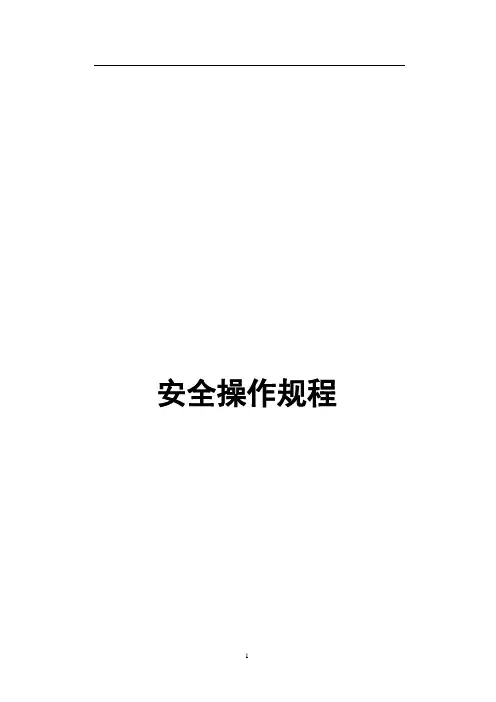

安全操作规程签发人：年月日目录一、离心油泵操作规程------------------------------------------- 3二、齿轮泵操作规程--------------------------------------------- 3三、汽车装油台设备操作规程------------------------------------- 4四、泡沫消防泵与泡沫储罐操作规程--------------------------------5五、消防水泵操作规程------------------------------------------- 5六、潜水泵操作规程--------------------------------------------- 6七、燃油锅炉操作规程------------------------------------------- 7八、电动往复泵操作规程----------------------------------------- 8九、油罐清洗操作规程------------------------------------------- 8十、船舶卸油作业操作规程--------------------------------------- 9十一、汽车装油作业操作规程------------------------------------- 10十二、油库内部输转作业操作规程--------------------------------- 11十三、排放污水作业操作规程------------------------------------- 12十四、临时用电安全操作规程------------------------------------ 13十五、设备检修安全操作规程------------------------------------ 14十六、动火作业程序-------------------------------------------- 17十七、高处作业程序-------------------------------------------- 24十八、、防毒面具使用程序--------------------------------------- 25十九、职业卫生安全操作程序------------------------------------ 25二十、外来施工单位工作程序------------------------------------ 27二十一、动土作业安全规程-------------------------------------- 28二十二、油罐车卸油安全操作规程-------------------------------- 31二十三、油库发油泵房的操作规程-------------------------------- 32二十四、油品计量员操作规程------------------------------------ 33二十五、电工操作规程------------------------------------------ 33一、离心油泵操作规程1 启泵前的检查及准备工作1.1 除泵出口阀门外，全开管路所有有关作业阀门。
成品油库工艺流程图油库工艺流程指的是油库内油品沿管道的流向，它反映的是油库主要生产过程及各工艺系统间的相互关系。
以下是店铺为大家整理的关于成品油库工艺流程图，给大家作为参考，欢迎阅读!成品油库工艺流程图油库工艺常识一、单管系统单管系统的特征是同一油罐组的两个(或两个以上)油罐共用一根管道。
其特点是所需管道少，建设费用省，但它只以一根管道作为一组油罐进出油罐的进出油管，这种工艺流程不能同时收发，罐组油罐之间也不能互相输转，必需输转时需另设临时管线。
若该组油罐有几个油品，为发防止混油油，输送不同油品时管道就需排空。
这种工艺一般应用在品种单一，收发业务量图6-1 单管系统工艺流程示意图较少，通常不需输转作业的油库。
二、独立管道系统独立管道系统的特征是任一罐区的每个油罐单独设一根管道。
见图6-2。
它的特点是布置清晰，专管专用，使用完毕不需排空，检修时也不影响其它油罐的作业。
但材料消耗大，泵房管组也相应增多。
这种工艺在油库应用也较多，一般用于润滑油管道，它们品种数量较多，但不能混入其它油品，业务量相对轻油要少，不需要经常倒罐。
三、双(多)管系统双管系统是一个或一个以上油罐共用两根管道，多管系统则是两个或两个以上油罐共用两根以上管道。
双管系统的特征是对大宗散装油品的每个油品都设两根主干道，分别用作收油和发油。
同时每个油罐也设两根进出油管，规定它们作进油和付油专用，并与相应进出油干道相连，实际中常用箭头或不同颜色，对进出油管道或阀门分别作出记号，便于安全操作。
6.2.2 油泵房工艺流程一、泵房的功能与分类油库泵房按输送油品的种类不同分为轻油泵房和润滑油泵房;按照泵房的建筑形式分为地上泵房、地下泵房和半地下泵房;油库目前通常按照泵房的作业性质分为(装)卸油泵房、发油泵房、中转泵房及综合泵房。
装卸油泵房的功能是进行大批量装卸作业，一般设在铁路作业线附近或码头附近;发油泵房的功能是直接发放油品至用户，它常设在发油台或发油间附近;中转泵房的功用是进行库内油品的输转。
油库工艺常识-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII128油库工艺流程图油库工艺流程指的是油库内油品沿管道的流向，它反映的是油库主要生产过程及各工艺系统间的相互关系。
反映油库工艺流程的图纸称为油库工艺流程图。
油库工艺流程图是储运工所必须掌握的，它一般不按比例绘出，但各区域内设备方位尽可能与总平面布置图一致，以便与总图联系和取得比较形象的概念。
为了更好地熟悉油库工艺流程图的绘制方法和识读技巧，下面先介绍油库最重要的局部工艺流程——即油罐区工艺流程和泵房工艺流程。
6.2.1 油罐区工艺流程油罐区(或油库区)的管道工艺一般有单管系统、双(多)管系统及独立管道系统等布置形式。
一、单管系统单管系统的特征是同一油罐组的两个(或两个以上)油罐共用一根管道，见图6-1。
其特点是所需管道少，建设费用省，但它只以一根管道作为一组油罐进出油罐的进出油管，这种工艺流程不能同时收发，罐组油罐之间也不能互相输转，必需输转时需另设临时管线。
若该组油罐有几个油品，为发防止混油油，输送不同油品时管道就需排空。
这种工艺一般应用在品种单一，收发业务量较少，通常不需输转作业的油库。
二、独立管道系统独立管道系统的特征是任一罐区的每个油罐单独设一根管道。
见图6-2。
它的特点是布置清晰，专管专用，使用完毕不需排空，检修时也不影响其它油罐的作业。
但材料消耗大，泵房管组也相应增多。
这种工艺在油库应用也较多，一般用于润滑油管道，它们品种数量较多，但不能混入其它油品，业务量相对轻油要少，不需要经常倒罐。
三、双(多)管系统双管系统是一个或一个以上油罐共用两根管道，多管系统则是两个或两个以上油罐共用两根以上管道。
双管系统的特征是对大宗散装油品的每个油品都设两根主干道，分别用作收油和发油。
同时每个油罐也设两根进出油管，规定它们作进油和付油专用，并与相应进出油干道相连，实际中常用箭头或不同颜色，对进出油管道或阀门分别作出记号，便于安全操作。
