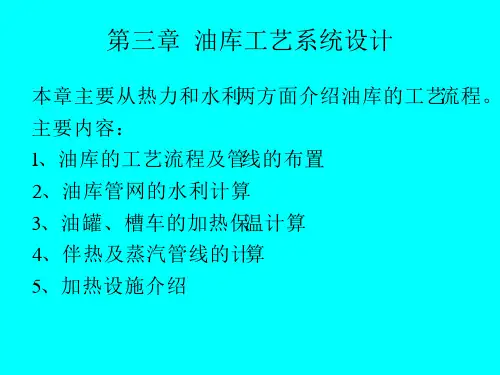

一 油库工艺流程和管路布置

油库油料管输工艺操作流程
油库油料管输工艺操作流程主要包括：首先，确保管道系统无泄漏、压力正常，进行预输清洗与置换；其次，依据调度指令和安全规程开启首站输油泵，调整输油量及压力至规定范围；接着，监控中间泵站和末站的运行参数，适时调整泵机转速以保持稳定输送；同时，严密监控沿线阀室和仪表数据，发现异常立即采取措施；最后，完成输送任务后，按照程序逐步降压停泵，关闭相关阀门，并做好设备维护保养及输送记录。

全程严格遵守安全操作规程，确保油品管输过程的安全高效。

油库工段设备设施及工艺流程油库工段是石油储运系统中的重要环节之一，负责石油产品的储存、输送和下游供应。

油库工段的设备设施和工艺流程的设计和运行，对于确保石油产品安全储存和有效供应具有重要意义。

本文将就油库工段的设备设施和工艺流程进行详细介绍。

一、油库工段设备设施1、储罐：油库工段的核心设备之一，用于石油产品的储存。

储罐一般为钢制圆柱形容器，根据不同石油产品的储存需求，可以有不同容量和型号的储罐。

储罐内部通常有液位计、温度计、压力计等设备，用于监测和控制储罐内部的液位、温度和压力等参数。

2、输送管道：用于将石油产品从储罐输送到石油产品加工车间或其他下游供应点。

输送管道通常采用钢管或钢脂复合管，具有一定的耐压和耐腐蚀性能。

为了确保输送的安全性，输送管道通常有泄漏探测装置和阀门等设备，以便在发生泄漏时及时采取措施。

3、泵站：用于提供输送管道所需的压力，将石油产品从储罐输送到石油产品加工车间或其他下游供应点。

泵站通常由泵、驱动设备、控制装置和安全设备等组成，泵的型号和数量根据实际需求确定。

4、计量设备：用于对储存和输送的石油产品进行计量。

计量设备通常包括流量计、温度计、压力计等设备，用于测量石油产品的流量、温度和压力等参数。

计量设备的准确性对于保证石油产品的质量和供应具有重要意义。

5、安全设施：包括防火、防爆、防静电和泄漏控制等设备和措施，用于确保储存和输送过程中的安全性。

安全设施通常包括防火阀门、防静电接地装置、泄漏探测装置等，能够在发生危险情况时及时采取措施，防止事故的发生和扩大。

二、油库工段工艺流程1、进油和出油：当石油产品到达油库后，首先通过输送管道进入储罐，储存起来。

当需要供应时，石油产品通过输送管道从储罐输送到石油产品加工车间或其他下游供应点。

2、计量和检验：在进油和出油过程中，需要对石油产品进行计量和检验，以确保石油产品的质量和供应的准确性。

计量和检验过程中使用计量设备和检验设备，根据国家标准进行计量和检验，并记录相关数据。

油库的工艺流程
《油库工艺流程》
油库是储存石油和石油制品的重要设施，其工艺流程是保证油品储存、运输和使用安全有效的关键。

油库工艺流程主要包括接收、储存、分发和监控四个环节。

首先是接收环节，即将原油或成品油从输油管道、船舶或铁路运输进入油库。

这一环节主要包括接收、检验、卸油和过滤等步骤，以确保油品质量和安全。

接着是储存环节，即将油品储存在油库内的储罐中。

在这一环节中，需要对储罐进行清洁和除锈处理，并采取适当的防腐措施，保证储罐的使用寿命和油品的安全储存。

分发环节是将储存在油库中的油品按照客户需求进行装车或装船，进行运输到终端用户或其他油库。

在这一环节中，需要进行车船装载、计量、记录和安全检查等操作，确保油品的准确分发和安全运输。

最后是监控环节，即对整个工艺流程进行实时监控和控制。

通过使用自动化系统和传感器设备，对油品的流量、温度、压力和质量等参数进行监测和记录，及时发现和处理异常情况，保证油库工艺流程的稳定和安全。

总的来说，油库工艺流程是一个复杂而严谨的流程，需要严格遵守相关规章制度和操作规程，确保油品的安全储存和准确分
发。

只有通过科学合理的工艺流程管理，才能确保油库运营的安全可靠和高效运转。

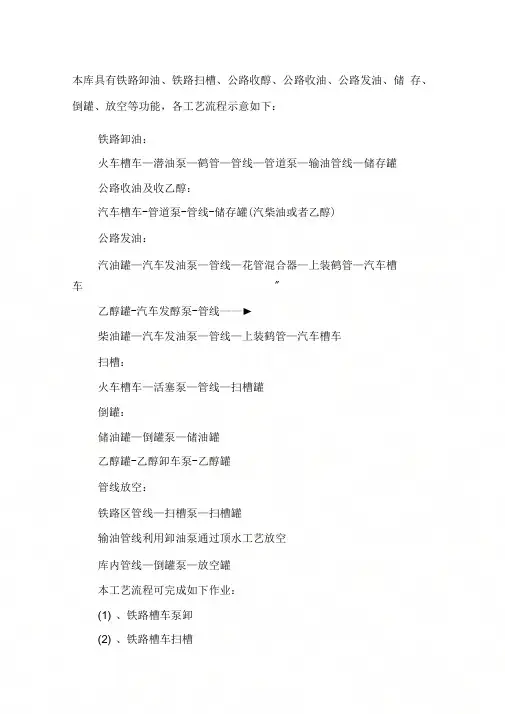

本库具有铁路卸油、铁路扫槽、公路收醇、公路收油、公路发油、储存、倒罐、放空等功能，各工艺流程示意如下：铁路卸油：火车槽车—潜油泵—鹤管—管线—管道泵—输油管线—储存罐公路收油及收乙醇：汽车槽车-管道泵-管线-储存罐(汽柴油或者乙醇)公路发油：汽油罐—汽车发油泵—管线—花管混合器—上装鹤管—汽车槽车"乙醇罐-汽车发醇泵-管线——►柴油罐—汽车发油泵—管线—上装鹤管—汽车槽车扫槽：火车槽车—活塞泵—管线—扫槽罐倒罐：储油罐—倒罐泵—储油罐乙醇罐-乙醇卸车泵-乙醇罐管线放空：铁路区管线—扫槽泵—扫槽罐输油管线利用卸油泵通过顶水工艺放空库内管线—倒罐泵—放空罐本工艺流程可完成如下作业：(1) 、铁路槽车泵卸(2) 、铁路槽车扫槽(3) 、管线放空(4) 、各罐之间互倒(5) 、汽车槽车泵装(6) 、铁路卸油与公路收发油可同时作业，互不干扰主要设备一览表：主要工艺设备1、油罐单罐容量(m3)布置地点油罐罐型数量(座) 罐内径(m)罐壁局(m)储油品种10000储油区内浮顶钢油罐228.017.85汽油5000储油区内浮顶钢油罐420.515.87柴油500储油区内浮顶钢油罐29.08.71乙醇25放空罐区卧式钢油罐3 2.4长6.2汽油2台柴油1台50铁路卸油区卧式钢油罐4 2.8长8.71汽油2台柴油2台2、油泵序号名称规格数量(台)用途流里(m3/h)扬程(m)功率(kw)备注1活塞转子泵HZB2002倒罐2000.3MPa37设于库区倒罐泵棚内，汽柴油各1台，互为备用。

2管道泵100GY40A8汽车装油8528.911设于装车棚底层，每个鹤位1台。

3管道泵50GY20A3汽车装乙醇10.628.93设于装车棚底层。

4管道泵100GY40A1汽车卸乙醇8528.911设于装车棚底层。

6管道泵120GY1504铁路卸油12016090设于铁路油泵棚，每种油品2台，并联工作，互为备用。

7变频活塞转子泵HZB1002扫槽600.3MPa11设于铁路油泵棚，汽柴油各1台。

油库的工艺流程油库是用于储存和配送各种石油产品的设施，主要包括原油储罐、成品油储罐和相关的输送、贮存设备。

油库的工艺流程包括进口油品接收、卸油、储存、配送等环节。

下面是一个典型的油库工艺流程的简要介绍：首先是进口油品接收。

当油品到达油库时，会先经过油品接收区，接收人员会对进口油品进行检验。

检验主要包括对油品的外观、温度、密度、水分、硫含量、苯含量等进行测试。

如果油品满足质量标准，会进行接收并进行记录。

接下来是卸油过程。

卸油过程是将油品从油罐车或油轮上卸下，并输送到储存罐内的过程。

卸油过程需要注意安全，确保油品不会泄漏或造成火灾。

卸油过程可以使用泵将油品抽入储罐，也可以使用重力流动的方式，根据油品的性质和储存罐的位置来选择。

接着是储存环节。

卸油后，油品会被储存在相应的储罐中。

储存罐需要保持密封，以避免油品的挥发和泄漏。

储存罐的容量通常较大，可以根据需要进行调控。

在储存过程中，需要对储罐进行定期的检查和维护，确保储罐的安全性。

最后是配送环节。

根据油产品的需求，油品会被从储存罐中抽出，并通过输送管道输送到相应的装载设备或直接装载到运输车辆。

在配送过程中，需要对油品进行计量和记录，确保油品的准确数量。

除了以上的基本工艺流程外，油库还可能包括一些附加的设施和工艺。

例如，油库可能部署油品分析实验室，用于对油品进行质量检测和监控。

油库还可能设置油品过滤和净化系统，用于去除油品中的杂质和污染物。

此外，某些大型油库还可能拥有自己的码头或铁路装载设施，用于方便油品的进出口。

总之，油库的工艺流程是一个复杂而严谨的过程，涉及到油品的接收、卸油、储存和配送等环节。

在整个工艺流程中，安全性和质量控制是至关重要的，油库需要遵守相关法规和标准，保证油品的安全储存和可靠配送。

油库工艺流程图油库工艺流程指的是油库内油品沿管道的流向，它反映的是油库主要生产过程及各工艺系统间的相互关系。

反映油库工艺流程的图纸称为油库工艺流程图。

油库工艺流程图是储运工所必须掌握的，它一般不按比例绘出,但各区域内设备方位尽可能与总平面布置图一致，以便与总图联系和取得比较形象的概念。

为了更好地熟悉油库工艺流程图的绘制方法和识读技巧，下面先介绍油库最重要的局部工艺流程——即油罐区工艺流程和泵房工艺流程。

6。

2。

1 油罐区工艺流程油罐区（或油库区)的管道工艺一般有单管系统、双（多）管系统及独立管道系统等布置形式.一、单管系统单管系统的特征是同一油罐组的两个（或两个以上)油罐共用一根管道，见图6-1。

其特点是所需管道少，建设费用省,但它只以一根管道作为一组油罐进出油罐的进出油管，这种工艺流程不能同时收发，罐组油罐之间也不能互相输转，必需输转时需另设临时管线。

若该组油罐有几个油品，为发防止混油油，输送不同油品时管道就需排空。

这种工艺一般应用在品种单一，收发业务量较少，通常不需输转作业的油库。

二、独立管道系统独立管道系统的特征是任一罐区的每个油罐单独设一根管道。

见图6-2。

它的特点是布置清晰,专管专用，使用完毕不需排空，检修时也不影响其它油罐的作业。

但材料消耗大，泵房管组也相应增多。

这种工艺在油库应用也较多，一般用于润滑油管道，它们品种数量较多，但不能混入其它油品，业务量相对轻油要少，不需要经常倒罐.三、双（多）管系统双管系统是一个或一个以上油罐共用两根管道，多管系统则是两个或两个以上油罐共用两根以上管道。

双管系统的特征是对大宗散装油品的每个油品都设两根主干道，分别用作收油和发油。

同时每个油罐也设两根进出油管，规定它们作进油和付油专用，并与相应进出油干道相连，实际中常用箭头或不同颜色，对进出油管道或阀门分别作出记号，便于安全操作。

图6-1 单管系统工艺流程示意图图6—2 独立管道系统工艺如图6-3是典型的双管系统工艺流程图。

油库工艺流程油库工艺流程是指在石油化工行业中，对原油、成品油等石油产品进行储存、输送、加工等过程中所采取的一系列工艺步骤和流程。

油库工艺流程的设计和实施对于保障石油产品的安全、高效储存和输送具有重要意义。

下面将对油库工艺流程的主要步骤进行详细介绍。

1. 储存油库工艺流程的第一步是储存。

原油和成品油等石油产品需要在油库中进行储存，以备后续的加工和输送。

储存过程中需要考虑产品的安全性和稳定性，采取适当的措施防止火灾、爆炸等事故的发生。

同时，还需要对储存的产品进行定期检测和监控，确保产品的质量符合要求。

2. 输送油库工艺流程的第二步是输送。

输送是指将储存在油库中的石油产品通过管道、船舶、铁路或公路等方式运输到指定的目的地。

在输送过程中需要确保产品的安全和完整，避免泄漏和污染。

同时，还需要考虑输送的效率和成本，选择合适的输送方式和工艺参数。

3. 加工油库工艺流程的第三步是加工。

加工是指对原油进行分馏、裂化、加氢等工艺处理，将其转化为成品油和石化产品。

在加工过程中需要严格控制工艺参数，确保产品的质量和成分符合要求。

同时，还需要考虑能源消耗和环境保护，采取节能减排的措施，实现可持续发展。

4. 质量控制油库工艺流程的最后一步是质量控制。

质量控制是指对储存、输送和加工过程中的产品进行检测和监控，确保产品的质量和安全性。

质量控制涉及到化验分析、物理性质测试、设备状态监测等方面，需要有专门的实验室和检测设备进行支持。

总结油库工艺流程是石油化工行业中至关重要的一环，它涉及到原油、成品油等石油产品的储存、输送、加工和质量控制等方面。

通过合理设计和严格实施油库工艺流程，可以保障石油产品的安全、高效储存和输送，为石油化工行业的发展做出贡献。

同时，油库工艺流程也需要不断优化和改进，以适应市场需求和环境保护的要求，实现可持续发展。

油库工艺流程
《油库工艺流程》
油库是储存和分配石油产品的重要设施，而油库工艺流程则是指在油库内进行储油、搅拌、输送和加工等操作的一系列流程。

以下是典型的油库工艺流程：
1. 储油：石油产品从生产地、管道或船舶输送到油库后，首先需要进行储存。

通常会采用储罐或储罐群来进行储存，根据产品的性质及规模要求，可以选择地下或地上储存。

2. 搅拌：部分石油产品需要通过搅拌来保持其均匀性和流动性。

在油库工艺流程中，通常会设置搅拌设备来进行搅拌操作，确保产品的质量和可用性。

3. 输送：在油库内，需要将储存的石油产品输送至相应的车辆或船舶进行配送。

这就需要设置输油管道或泵站等设施，以实现石油产品的顺畅输送。

4. 加工：在一些情况下，油库还需要进行石油产品的加工操作，比如添加添加剂、混合产品、卸载杂质等。

因此，一些油库会设置相关的加工设备，以满足产品的特定需求。

总的来说，油库工艺流程是一个涉及到多个环节和设施的复杂系统。

它不仅需要合理的设计，还需要严格的操作管理和安全保障措施。

通过科学有效的油库工艺流程，可以提高石油产品
的储存和分配效率，保障供应链的稳定性，从而为社会经济发展做出积极贡献。

1油库概述1.1油库类型和任务油库的类型：按油库的管理体制和业务性质分为：独立油库和企业附属油库两大类型。

按油库的储油方式分为：地面油库、隐蔽油库、山洞油库、水封石洞油库和海上油库等。

1.2油库的分级和分区石油库储存油品的火灾危险性（按闪点分三大类）：甲：（<28）原油、汽油；乙：（28~60）喷漆燃油、灯用煤油、35号轻柴油；丙：（60~120）轻柴油、重柴油、20号重油；（>120）润滑油、100号重油。

油库分区一般油库按业务要求可分为：储油区、装卸区、辅助生产区、行政管理区等四个区域。

其中装卸区又分为：铁路装卸区、水运装卸区和公路装卸区。

1.3油库容量的确定用周转系数法决定库容周转系数法：某种油品的储油设备在一年内可被周转使用的次数，即=某种油品的年度周转率周转系数储油设备容量显然，周转系数越大，设备使用率越高，储油成本也越低。

油罐容量在使用上可分为下面三种情况1)名义容量，即油罐理论容量，他是按油罐整个高度计算的。

2)储存容量，即油罐的名义容量减去A部分占去的容量。

3)作业容量，油罐使用时，出油管下部的一些油品并不能发出，成为油罐的“死藏”。

储存容量减去B部分的容量，便是作业容量。

影响油库容量的因素：发展趋势、季节变动、不规则变动。

储备天数：储备天数取决于运输方式、线路条件、气象和封冻停航等因素。

作为参考，铁路外输可取N=7；长输管线外输可取N=2~5。

原油库管线进油，取N=5天；铁路罐车，取N=10~15天；水路来油，取N=15天。

2油品装卸作业2.1铁路装卸油系统及其装卸方法铁路装卸系统根据油品性质分为：轻油装卸系统和粘油装卸系统。

按装卸方法分为：上卸、下卸、自流和泵送。

2.1.1铁路装卸油系统轻油装卸系统轻油装卸系统是由输油系统、真空系统、放空系统三部分组成。

真空系统作用：填充鹤管的虹吸和收净油罐车底油。

它包括真空泵、真空罐、真空管线和扫舱短管等。

粘油装卸系统粘油装卸系统多采用下部装卸，而且多采用吸入能力较强的往复泵或齿轮泵，因此不需要设置真空系统。

第1篇一、工程概述油库管道施工工程主要包括油罐、输送管道、附件及配套设施的安装与施工。

施工过程中，需遵循国家相关法规、规范和标准，确保工程质量和安全。

二、施工准备1. 技术准备：根据设计图纸和相关规范，编制详细的施工方案，明确施工工艺、施工流程、质量标准、安全措施等。

2. 人员准备：组织施工队伍，进行专业培训，提高施工人员的技术水平和安全意识。

3. 材料准备：根据工程需求，采购符合标准的管道、阀门、法兰、垫片等材料，并进行验收。

4. 设备准备：调试、检验施工机械设备，确保其正常运行。

三、施工过程1. 土建基础施工：按照设计要求，进行油罐基础、输送管道基础等土建施工。

2. 管道预制：根据设计图纸，进行管道、阀门、法兰等组成件的预制。

3. 管道安装：按照预制顺序，将管道、阀门、法兰等组成件进行现场安装。

4. 附件安装：安装管道附件，如阀门、法兰、垫片等。

5. 试压与冲洗：对管道系统进行试压和冲洗，确保管道内无杂物、锈蚀等。

6. 保温与防腐：对管道进行保温和防腐处理，提高管道使用寿命。

7. 设备安装：安装油罐、输送泵、阀门等设备。

8. 系统调试：进行系统调试，确保油库管道系统正常运行。

四、施工管理1. 质量管理：严格执行国家相关规范和标准，确保工程质量。

2. 安全管理：加强施工现场安全管理，落实安全责任，防止安全事故发生。

3. 进度管理：制定合理的施工进度计划，确保工程按期完成。

4. 成本管理：合理控制工程成本，提高经济效益。

五、施工验收1. 自检：施工单位自检合格后，向监理单位申请验收。

2. 监理验收：监理单位对工程进行验收，确保工程质量符合要求。

3. 工程预验收：工程预验收合格后，进行竣工验收。

总之，油库管道施工工程是一项复杂、繁琐的工作，需要严格按照规范、标准进行施工，确保工程质量和安全。

同时，加强施工管理，提高施工效率，降低工程成本，为我国石油化工行业的发展贡献力量。

第2篇一、工程概况油库管道施工工程主要包括油罐、输油管道、加油管道、消防管道、供气管道等。

加油站设备及工艺管线安装方案
一、前言
加油站是汽车主要的加油场所之一，为确保加油站设备及工艺管线的安装质量和使用安全，制定合理的安装方案至关重要。

二、设备布局
1.根据加油站实际情况和设计要求，确定各设备的布局位置。

2.主要设备包括油罐、加油机、计量设备等，需考虑设备之间的安全距
离和方便维护；
3.油罐布局要符合消防安全要求，且需考虑土地利用率和便捷性。

三、工艺管线设计
1.工艺管线应符合国家标准，并经过密封和加固处理；
2.外露管线应采用防腐措施，定期检查管道质量；
3.确保管线材料和规格符合设计要求，避免管线堵塞或泄漏。

四、安装流程
1.设备安装前需对施工现场进行全面测量和勘察；
2.根据设备布局和工艺管线设计，制定详细的安装方案和施工计划；
3.严格按照标准操作流程进行设备安装和管线铺设，保证质量和安全。

五、安全管理
1.设备及管线安装过程中，严格执行安全操作规程，做好现场安全管理
工作；
2.对施工人员进行安全培训，提高安全意识，保障施工现场安全；
3.安装完成后，进行设备调试和安全检查，确保设备正常运行和安全使
用。

六、总结
加油站设备及工艺管线的安装方案对于加油站的正常运行和安全性至关重要。

通过合理的设备布局和工艺管线设计，严格执行安装流程和安全管理措施，可确保加油站设备及工艺管线安装质量和使用安全，为顾客提供安全、便捷的加油服务。

以上是针对加油站设备及工艺管线安装方案的详细说明，希望对相关人员在加油站设备安装过程中提供帮助和指导。
