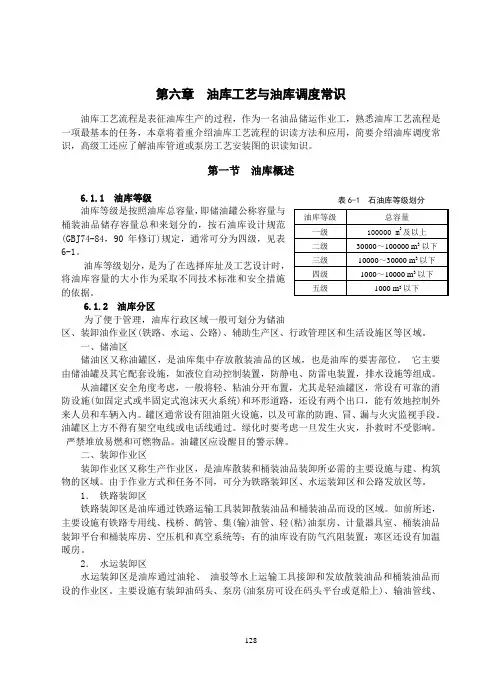

第六章 油库工艺与油库调度常识油库工艺流程是表征油库生产的过程，作为一名油品储运作业工，熟悉油库工艺流程是一项最基本的任务，本章将着重介绍油库工艺流程的识读方法和应用，简要介绍油库调度常识，高级工还应了解油库管道或泵房工艺安装图的识读知识。

第一节 油库概述6.1.1 油库等级 油库等级是按照油库总容量，即储油罐公称容量与桶装油品储存容量总和来划分的，按石油库设计规范(GBJ74-84，90年修订)规定，通常可分为四级，见表6-1。

油库等级划分，是为了在选择库址及工艺设计时，将油库容量的大小作为采取不同技术标准和安全措施的依据。

6.1.2 油库分区为了便于管理，油库行政区域一般可划分为储油区、装卸油作业区(铁路、水运、公路)、辅助生产区、行政管理区和生活设施区等区域。

一、储油区储油区又称油罐区，是油库集中存放散装油品的区域，也是油库的要害部位。

•它主要由储油罐及其它配套设施，如液位自动控制装置，防静电、防雷电装置，排水设施等组成。

从油罐区安全角度考虑，一般将轻、粘油分开布置，尤其是轻油罐区，常设有可靠的消防设施(如固定式或半固定式泡沫灭火系统)和环形道路，还设有两个出口，能有效地控制外来人员和车辆入内。

罐区通常设有阻油阻火设施，以及可靠的防跑、冒、漏与火灾监视手段。

油罐区上方不得有架空电线或电话线通过。

绿化时要考虑一旦发生火灾，扑救时不受影响。

•严禁堆放易燃和可燃物品。

油罐区应设醒目的警示牌。

二、装卸作业区装卸作业区又称生产作业区，是油库散装和桶装油品装卸所必需的主要设施与建、构筑物的区域。

由于作业方式和任务不同，可分为铁路装卸区、水运装卸区和公路发放区等。

1． 铁路装卸区铁路装卸区是油库通过铁路运输工具装卸散装油品和桶装油品而设的区域。

如前所述，主要设施有铁路专用线、栈桥、鹤管、集(输)油管、轻(粘)油泵房、计量器具室、桶装油品装卸平台和桶装库房、空压机和真空系统等；有的油库设有防气汽阻装置；寒区还设有加温暖房。

油库的生产工艺油库中的生产工艺流程是指在油库中进行原油生产和加工的一系列工序和步骤。

下面是油库生产工艺的基本流程：1.原油接收：原油通过管道输送或船舶装卸到达油库后，首先进行原油接收。

接收工作包括测量原油粘度、密度等重要性质，并对原油进行初步分析。

2.沉淀分离：原油在接收后，需要通过沉淀分离工艺将其中的水、杂质等非原油成分分离出来。

这一工艺利用重力原理，经过一段时间后，油水分层，将水排放掉，以得到符合要求的干净原油。

3.原油储存：经过沉淀分离后的原油，需要储存到油库的储罐中。

储罐通常是由金属材料制成的圆柱形容器，可以储存大量的原油。

在储存过程中，需要定期监测储罐内原油的温度、压力等重要指标。

4.调质和加工：储存在油库中的原油可以根据需要进行调质和加工，以得到符合市场需求的石油产品。

调质的目的是通过添加适量的添加剂，改变原油的物化性质，提高其市场竞争力。

加工工艺包括蒸馏、裂化等多种石油加工技术，通过不同的物理和化学反应，将原油分离出不同组分的产品。

5.产品储存和出库：经过调质和加工后的石油产品需要储存起来，并按需求出库。

不同种类的石油产品储存在不同的储罐中，并通过管道输送或者装车运输出库。

在出库前，需要进行产品质量检验，并确保产品符合国家和行业标准。

6.废物处理：在生产工艺中产生的污水、废气和废渣等废物需要进行处理。

废水经过处理后，可以回用或者排放到环境中；废气则需要经过净化处理，以减少对环境的污染；废渣可以进行资源化利用或者妥善处理，以降低对环境的影响。

7.安全管理：油库生产工艺中，安全管理是至关重要的。

油库需要建立健全的安全管理制度和应急预案，定期进行安全演练和培训，以确保生产过程中的安全可控。

总的来说，油库的生产工艺包括原油接收、沉淀分离、原油储存、调质和加工、产品储存和出库、废物处理以及安全管理等多个环节。

通过科学的工艺流程和严格的质量控制，可以达到高效、安全、环保的石油生产目标。

油库的工艺流程

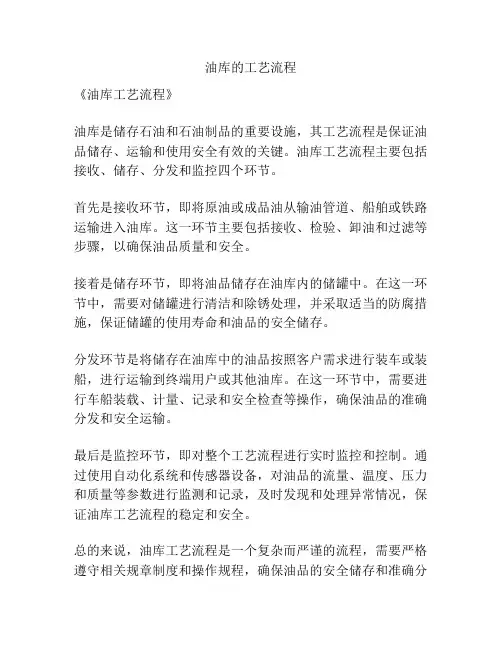

《油库工艺流程》
油库是储存石油和石油制品的重要设施，其工艺流程是保证油品储存、运输和使用安全有效的关键。

油库工艺流程主要包括接收、储存、分发和监控四个环节。

首先是接收环节，即将原油或成品油从输油管道、船舶或铁路运输进入油库。

这一环节主要包括接收、检验、卸油和过滤等步骤，以确保油品质量和安全。

接着是储存环节，即将油品储存在油库内的储罐中。

在这一环节中，需要对储罐进行清洁和除锈处理，并采取适当的防腐措施，保证储罐的使用寿命和油品的安全储存。

分发环节是将储存在油库中的油品按照客户需求进行装车或装船，进行运输到终端用户或其他油库。

在这一环节中，需要进行车船装载、计量、记录和安全检查等操作，确保油品的准确分发和安全运输。

最后是监控环节，即对整个工艺流程进行实时监控和控制。

通过使用自动化系统和传感器设备，对油品的流量、温度、压力和质量等参数进行监测和记录，及时发现和处理异常情况，保证油库工艺流程的稳定和安全。

总的来说，油库工艺流程是一个复杂而严谨的流程，需要严格遵守相关规章制度和操作规程，确保油品的安全储存和准确分
发。

只有通过科学合理的工艺流程管理，才能确保油库运营的安全可靠和高效运转。

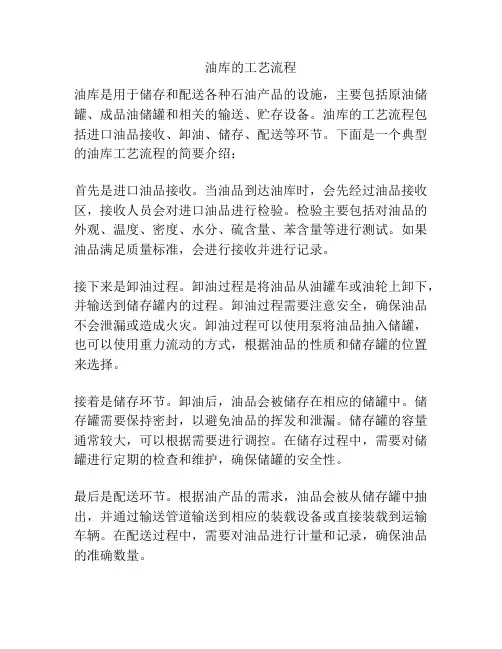

油库的工艺流程油库是用于储存和配送各种石油产品的设施，主要包括原油储罐、成品油储罐和相关的输送、贮存设备。

油库的工艺流程包括进口油品接收、卸油、储存、配送等环节。

下面是一个典型的油库工艺流程的简要介绍：首先是进口油品接收。

当油品到达油库时，会先经过油品接收区，接收人员会对进口油品进行检验。

检验主要包括对油品的外观、温度、密度、水分、硫含量、苯含量等进行测试。

如果油品满足质量标准，会进行接收并进行记录。

接下来是卸油过程。

卸油过程是将油品从油罐车或油轮上卸下，并输送到储存罐内的过程。

卸油过程需要注意安全，确保油品不会泄漏或造成火灾。

卸油过程可以使用泵将油品抽入储罐，也可以使用重力流动的方式，根据油品的性质和储存罐的位置来选择。

接着是储存环节。

卸油后，油品会被储存在相应的储罐中。

储存罐需要保持密封，以避免油品的挥发和泄漏。

储存罐的容量通常较大，可以根据需要进行调控。

在储存过程中，需要对储罐进行定期的检查和维护，确保储罐的安全性。

最后是配送环节。

根据油产品的需求，油品会被从储存罐中抽出，并通过输送管道输送到相应的装载设备或直接装载到运输车辆。

在配送过程中，需要对油品进行计量和记录，确保油品的准确数量。

除了以上的基本工艺流程外，油库还可能包括一些附加的设施和工艺。

例如，油库可能部署油品分析实验室，用于对油品进行质量检测和监控。

油库还可能设置油品过滤和净化系统，用于去除油品中的杂质和污染物。

此外，某些大型油库还可能拥有自己的码头或铁路装载设施，用于方便油品的进出口。

总之，油库的工艺流程是一个复杂而严谨的过程，涉及到油品的接收、卸油、储存和配送等环节。

在整个工艺流程中，安全性和质量控制是至关重要的，油库需要遵守相关法规和标准，保证油品的安全储存和可靠配送。

油库储存与工艺设计摘要：中国成品油市场一直处于供过于求的状态，成品油储备的快速扩张和增长已成为稳定成品油过剩的主要手段。

中国成品油仓库建设继续稳步增长。

因此，改进油库工艺设计是保证油库经济运行、高效安全的重要手段之一。

本文详细介绍了储油流程的设计。

关键词：油库；储存过程；设计目前，我国油库技术相对成熟，因此，随着我国对油库建设的环保和安全要求越来越高，新的设备和人工成本、供油和控制技术也逐渐引入。

借助新技术为油库的发展注入活力，设计师们错过了油库设计中需要关注的细节。

一、工艺流程（1）成品油储存流程和原油储存流程相对简单。

工艺设计主要关注泵匹配、油品进出口、计量、节能、生产工艺及安全生产合理性。

没有独立的注油系统、油混合和油加热。

在当前石油仓库的设计和运营中，其流程分为集中阀组流程和主管支管流程。

大多数中小型油库采用干管支线工艺，具有节省工程投资、占地少的优点。

集中阀组流程现在在一些石油仓库和工厂中很常见。

商业石油仓库建于20世纪90年代。

这一优势在于该工艺的灵活性，但其工程投资高于前者，尤其是对于大型原油仓库。

（2）满足商业用户的临时周转和批量储存大多数储罐可适用于不同的油品并确保其质量。

因此，其工艺流程比其他类型的油库更加复杂，尤其是管道清洗系统与其他类型的油库完全不同。

同时，由于其功能定位，工艺电流只能用于集中阀组工艺。

此外，在设计商业授权流程时，无需考虑独立的注油系统、脱水和油混合。

（3）企业生产自用仓库的工艺流程与营业执照、储备仓库的工艺流程不同，企业生产自用的工艺流程差异较大。

销售公司的石油储存、成品油储存和炼油厂原油储存是公司生产和自用储存设施的一部分。

在设计成品油和原油仓库的工艺时，必须考虑以下因素：泵匹配、油品进出口、油品混合、油品加热、油品浇注、脱水、计量、生产可行性和安全性。

销售公司的油品仓库，品种一般固定，油品主要以小批量销售或分批发货为主。

因此，工艺设计只考虑了通常的生产要求，如加热、罐浇注和某些石油产品的脱水，这是石油脂最简单的工艺。

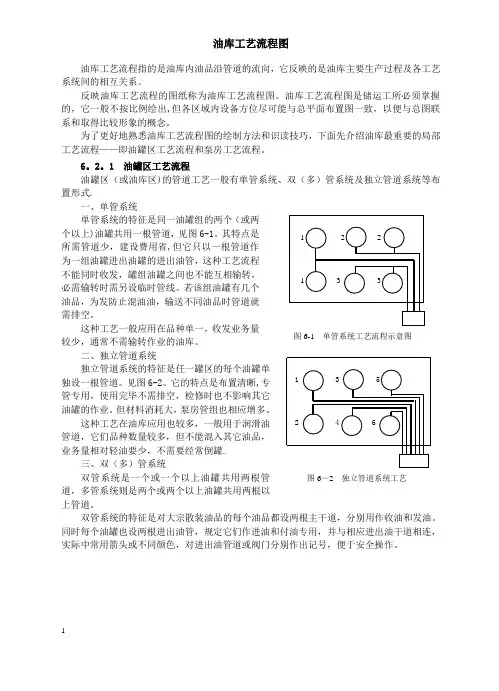

油库工艺流程图油库工艺流程指的是油库内油品沿管道的流向，它反映的是油库主要生产过程及各工艺系统间的相互关系。

反映油库工艺流程的图纸称为油库工艺流程图。

油库工艺流程图是储运工所必须掌握的，它一般不按比例绘出,但各区域内设备方位尽可能与总平面布置图一致，以便与总图联系和取得比较形象的概念。

为了更好地熟悉油库工艺流程图的绘制方法和识读技巧，下面先介绍油库最重要的局部工艺流程——即油罐区工艺流程和泵房工艺流程。

6。

2。

1 油罐区工艺流程油罐区（或油库区)的管道工艺一般有单管系统、双（多）管系统及独立管道系统等布置形式.一、单管系统单管系统的特征是同一油罐组的两个（或两个以上)油罐共用一根管道，见图6-1。

其特点是所需管道少，建设费用省,但它只以一根管道作为一组油罐进出油罐的进出油管，这种工艺流程不能同时收发，罐组油罐之间也不能互相输转，必需输转时需另设临时管线。

若该组油罐有几个油品，为发防止混油油，输送不同油品时管道就需排空。

这种工艺一般应用在品种单一，收发业务量较少，通常不需输转作业的油库。

二、独立管道系统独立管道系统的特征是任一罐区的每个油罐单独设一根管道。

见图6-2。

它的特点是布置清晰,专管专用，使用完毕不需排空，检修时也不影响其它油罐的作业。

但材料消耗大，泵房管组也相应增多。

这种工艺在油库应用也较多，一般用于润滑油管道，它们品种数量较多，但不能混入其它油品，业务量相对轻油要少，不需要经常倒罐.三、双（多）管系统双管系统是一个或一个以上油罐共用两根管道，多管系统则是两个或两个以上油罐共用两根以上管道。

双管系统的特征是对大宗散装油品的每个油品都设两根主干道，分别用作收油和发油。

同时每个油罐也设两根进出油管，规定它们作进油和付油专用，并与相应进出油干道相连，实际中常用箭头或不同颜色，对进出油管道或阀门分别作出记号，便于安全操作。

图6-1 单管系统工艺流程示意图图6—2 独立管道系统工艺如图6-3是典型的双管系统工艺流程图。

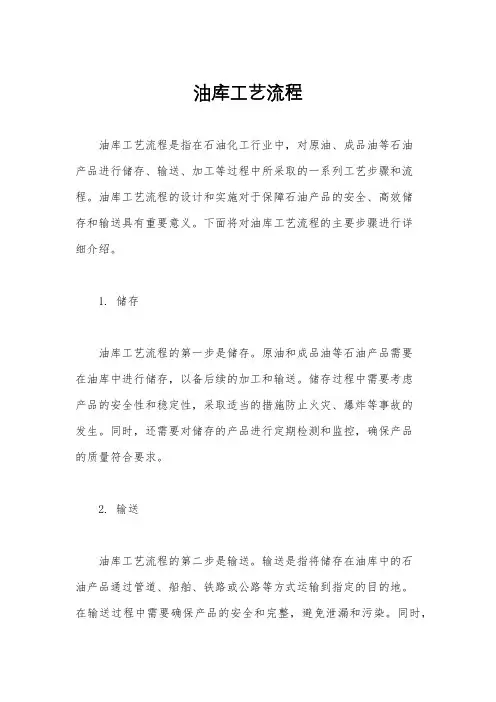

油库工艺流程油库工艺流程是指在石油化工行业中，对原油、成品油等石油产品进行储存、输送、加工等过程中所采取的一系列工艺步骤和流程。

油库工艺流程的设计和实施对于保障石油产品的安全、高效储存和输送具有重要意义。

下面将对油库工艺流程的主要步骤进行详细介绍。

1. 储存油库工艺流程的第一步是储存。

原油和成品油等石油产品需要在油库中进行储存，以备后续的加工和输送。

储存过程中需要考虑产品的安全性和稳定性，采取适当的措施防止火灾、爆炸等事故的发生。

同时，还需要对储存的产品进行定期检测和监控，确保产品的质量符合要求。

2. 输送油库工艺流程的第二步是输送。

输送是指将储存在油库中的石油产品通过管道、船舶、铁路或公路等方式运输到指定的目的地。

在输送过程中需要确保产品的安全和完整，避免泄漏和污染。

同时，还需要考虑输送的效率和成本，选择合适的输送方式和工艺参数。

3. 加工油库工艺流程的第三步是加工。

加工是指对原油进行分馏、裂化、加氢等工艺处理，将其转化为成品油和石化产品。

在加工过程中需要严格控制工艺参数，确保产品的质量和成分符合要求。

同时，还需要考虑能源消耗和环境保护，采取节能减排的措施，实现可持续发展。

4. 质量控制油库工艺流程的最后一步是质量控制。

质量控制是指对储存、输送和加工过程中的产品进行检测和监控，确保产品的质量和安全性。

质量控制涉及到化验分析、物理性质测试、设备状态监测等方面，需要有专门的实验室和检测设备进行支持。

总结油库工艺流程是石油化工行业中至关重要的一环，它涉及到原油、成品油等石油产品的储存、输送、加工和质量控制等方面。

通过合理设计和严格实施油库工艺流程，可以保障石油产品的安全、高效储存和输送，为石油化工行业的发展做出贡献。

同时，油库工艺流程也需要不断优化和改进，以适应市场需求和环境保护的要求，实现可持续发展。

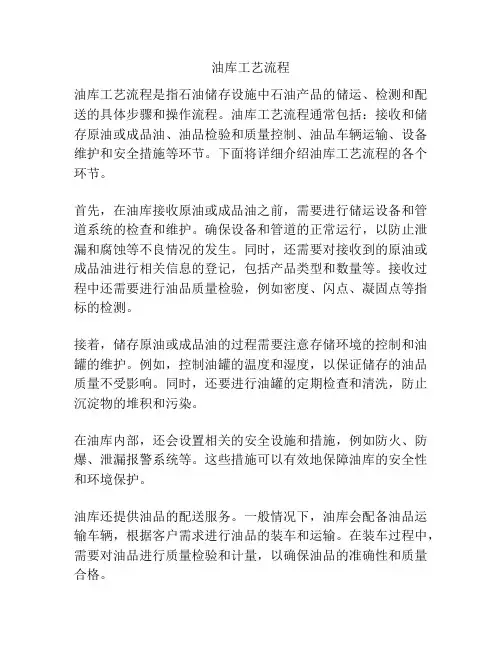

油库工艺流程油库工艺流程是指石油储存设施中石油产品的储运、检测和配送的具体步骤和操作流程。

油库工艺流程通常包括：接收和储存原油或成品油、油品检验和质量控制、油品车辆运输、设备维护和安全措施等环节。

下面将详细介绍油库工艺流程的各个环节。

首先，在油库接收原油或成品油之前，需要进行储运设备和管道系统的检查和维护。

确保设备和管道的正常运行，以防止泄漏和腐蚀等不良情况的发生。

同时，还需要对接收到的原油或成品油进行相关信息的登记，包括产品类型和数量等。

接收过程中还需要进行油品质量检验，例如密度、闪点、凝固点等指标的检测。

接着，储存原油或成品油的过程需要注意存储环境的控制和油罐的维护。

例如，控制油罐的温度和湿度，以保证储存的油品质量不受影响。

同时，还要进行油罐的定期检查和清洗，防止沉淀物的堆积和污染。

在油库内部，还会设置相关的安全设施和措施，例如防火、防爆、泄漏报警系统等。

这些措施可以有效地保障油库的安全性和环境保护。

油库还提供油品的配送服务。

一般情况下，油库会配备油品运输车辆，根据客户需求进行油品的装车和运输。

在装车过程中，需要对油品进行质量检验和计量，以确保油品的准确性和质量合格。

除了储存和配送，油库还需要进行油品的质量控制和检验。

质量控制包括对油品样品的采集和检测。

例如，对油品的密度、粘度、硫含量、水分含量等指标进行检测，以确保油品符合相关标准和要求。

在油库工艺流程中，设备维护也是非常重要的环节。

对于储存设施和油品运输设备，需定期进行维护和检修，保证其正常运行和延长使用寿命。

另外，油库工艺流程中还需要注意环境保护工作，例如油品的回收和废弃物的处理。

废弃物包括油品残渣、废弃油桶等，需要按照相关环保法规进行妥善处理。

总之，油库工艺流程的各个环节都非常重要，需要严格遵守相关的操作规程和安全措施，确保石油产品的储运质量和安全。

只有做好每个环节的工作，才能保障油库的正常运行和服务质量。

油库工艺流程

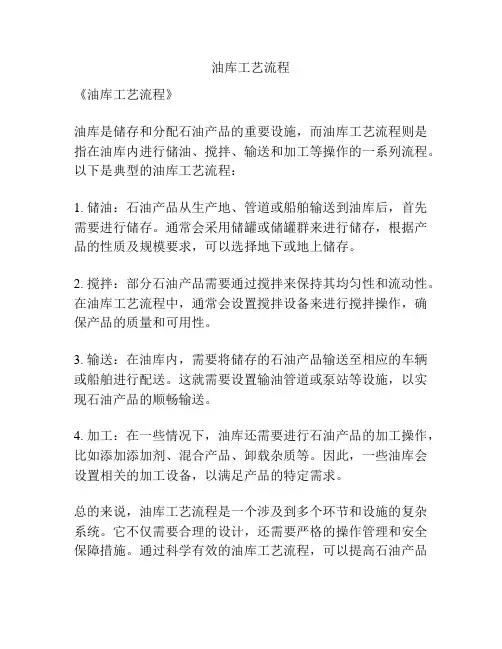

《油库工艺流程》
油库是储存和分配石油产品的重要设施，而油库工艺流程则是指在油库内进行储油、搅拌、输送和加工等操作的一系列流程。

以下是典型的油库工艺流程：
1. 储油：石油产品从生产地、管道或船舶输送到油库后，首先需要进行储存。

通常会采用储罐或储罐群来进行储存，根据产品的性质及规模要求，可以选择地下或地上储存。

2. 搅拌：部分石油产品需要通过搅拌来保持其均匀性和流动性。

在油库工艺流程中，通常会设置搅拌设备来进行搅拌操作，确保产品的质量和可用性。

3. 输送：在油库内，需要将储存的石油产品输送至相应的车辆或船舶进行配送。

这就需要设置输油管道或泵站等设施，以实现石油产品的顺畅输送。

4. 加工：在一些情况下，油库还需要进行石油产品的加工操作，比如添加添加剂、混合产品、卸载杂质等。

因此，一些油库会设置相关的加工设备，以满足产品的特定需求。

总的来说，油库工艺流程是一个涉及到多个环节和设施的复杂系统。

它不仅需要合理的设计，还需要严格的操作管理和安全保障措施。

通过科学有效的油库工艺流程，可以提高石油产品
的储存和分配效率，保障供应链的稳定性，从而为社会经济发展做出积极贡献。

42一、某成品油库工艺流程的组成1.铁路卸油流程。

铁路卸油系统由潜油泵、鹤管及卸油系统组成。

铁路槽车到库后，人工对准鹤位，油品经铁路卸车鹤管的潜油泵进入集油汇管，通过输油管线将油品送至罐区储罐进行储存。

油品计量采用油槽车人工检尺方式进行计量。

火车槽车→潜油泵→卸油鹤管→集油管线→储罐。

2.柴油、汽油装车流程（1）柴油装车流程。

罐区油品通过管线输送到汽车装车台，各装车口采用一管一泵一鹤位模式，油泵的出口连接流量计、电液阀、鹤管。

储罐→发油管线→柴油装车泵→定量装车系统→装车鹤管→汽车外运。

（2）汽油调和装车流程。

罐区汽油和乙醇通过管线输送到汽车装车台，油泵的出口各自连接流量计、电液阀，经静态混合器调和后公路装车。

（3）扫舱流程。

槽车底油由扫仓泵抽出，底油经管线到扫仓罐。

定期利用倒罐泵将扫仓罐内的底油经管线送入储罐。

卸车时先利用泵抽真空造成鹤管的虹吸，以加快卸车速度并收净槽车的底油。

火车槽车→扫舱工艺管线→扫舱泵→扫舱罐。

扫舱罐→倒罐泵→进罐管线→储罐。

（4）倒罐流程。

库区内倒罐泵利用罐区进出油管线来完成倒罐作业。

甲储罐→库内工艺管线→倒罐泵→库内工艺管线→乙储罐。

（5）防膨胀流程。

在进、出罐汇管和等可能发生超压的管段上设置泄压管线，在汽车装车泵进出口管线设置泄压阀组，避免管线内油品的热膨胀及事故状态管线超压造成的破坏。

（6）油气回收流程①汽油油气回收。

发油过程中，散发出的汽油油气依次通过快速接头、油气回收软管、阻火器及微压式止回阀，通过汽油油气回收汇管，进入气液分离罐，气相进入油气回收装置，液相经手摇泵增压后由汽车装车运出。

其流程示意如下：汽油油气→回收软管→阻火器→微压式止回阀→油气回收汇管→闸阀→气液分离罐→油气回收装置→汽车槽车←快速接头←手摇泵②柴油油气放散。

油气依次通过快速接头、油气回收软管（鹤管）、阻火器及微压式止回阀进入柴油油气泄放汇管，经阻火透气帽直接放空。

流程示意如下：柴油油气→回收软管→阻火器→微压式止回阀→柴油放散汇管→阻火透气帽→放空二、主要工艺设计计算1.输油泵（1）火车潜油泵。

油库的工艺流程
油库是储存原油、成品油等石油产品的重要设施，它的工艺流程包括原油接收、储存、处理和出库等环节。

下面将详细介绍油库的工艺流程。

1. 原油接收
原油从油田或海上平台通过管道输送至油库。

在接收区，原油经过初步过滤和分离，去除其中的杂质和水分。

然后将原油送入储油罐中进行储存。

2. 储存
储油罐是油库的核心设施，通常分为地下储罐和地面储罐。

地下储罐主要用于储存原油，而地面储罐则用于储存成品油。

储存过程中，需要对储油罐进行定期检查和维护，确保其安全可靠。

3. 处理
在储存过程中，原油和成品油可能会出现一些问题，比如密度
不均匀、含水量过高等。

因此，需要对这些油品进行处理。

处理包
括加热、搅拌、分离等工艺，以确保油品的质量符合要求。

4. 出库
当客户需要购买原油或成品油时，油库会根据客户的需求进行
出库操作。

出库前需要对油品进行抽样检测，确保其质量符合标准。

然后通过管道或罐车将油品送至客户指定的地点。

除了以上的基本工艺流程外，油库还需要进行安全管理、环保
监测等工作。

安全管理包括火灾防护、泄漏应急处理等措施，确保
油库的安全运行。

环保监测则包括对油库周边环境的监测，防止油
品泄漏对环境造成污染。

总的来说，油库的工艺流程涵盖了原油接收、储存、处理和出
库等环节，需要严格遵守相关的操作规程和标准，确保油品的质量
和安全。

同时，油库还需要关注环保和安全管理等方面，以确保其
在生产运营过程中不对环境和人员造成危害。

油库轻油工艺流程The light oil process flow in an oil depot is crucial for the smooth operation of the facility. 油库轻油工艺流程对于设施的稳定运行至关重要。

It involves a series of steps to ensure that the light oil is properly stored, processed, and distributed. 这涉及一系列步骤，以确保轻油得到适当的存储、加工和分配。

From receiving the light oil to distributingit to various outlets, every step in the process must be carefully executed to avoid any disruptions. 从接收轻油到将其分发到各个出口，工艺流程中的每一步都必须小心执行，以避免任何中断。

The first step in the light oil process flow is to receive the incoming shipments of light oil. 工艺流程的第一步是接收进来的轻油装运。

This involves ensuring that the quality and quantity of the incoming light oil meets the required standards. 这涉及确保进来的轻油的质量和数量符合要求的标准。

The incoming shipments are carefully checked for any discrepancies and are then transferred to the storage tanks. 进来的货物会被仔细检查是否有任何差异，然后再被转移到储存罐。

油库工艺流程图
油库工艺流程图如下：
油库工艺流程图是指石油储存和分配的过程，主要包括原油装卸、储存、分仓、输送和配送等环节。

1. 原油装卸：原油从海上或陆上油田通过油轮或输油管道进入油库。

装卸工人使用安全设备将原油从油船或管道中装卸到油库的原油储存容器中。

2. 储存：储油设备主要包括储罐、油管、油泵、油气分离器、阀门等。

原油经过分离器分离出水和气体，然后被泵入储罐中，通过管道输送到各个储罐。

3. 分仓：为了方便管理和调度，油库将储罐分成不同的仓位。

根据原油的品种和质量，将储存的原油分别存放在不同的仓位中，以便后续分配和配送。

4. 输送：输油系统主要由油泵、输油管道、过滤器、计量仪表等组成。

原油通过输油管道从储罐中抽出并输送到需求端，如炼油厂或加油站。

输油过程中，需要经过过滤器进行过滤，确保输送的原油没有杂质。

5. 配送：原油在输送到炼油厂或加油站后，根据需要进行进一步加工或者直接分配给加油站。

炼油厂将原油经过加工处理后生产出各种石油产品，如汽油、柴油、润滑油等。

而加油站则将原油直接分配给汽车或其他需要燃料的机械装置。

以上就是油库工艺流程图的主要环节。

油库工艺流程图的设计需要考虑不同环节的顺序和流程，以及安全设备和监测系统的设置，确保原油的储存和分配过程安全可靠。

此外，为了提高效率和减少能量损失，油库还需要根据实际情况选择合适的设备和工艺操作。
