真空断路器内部结构图综述

真空断路器的结构1.开距调整片16.连接弹簧或电磁操动机构的大轴（正面）（侧面）2.触头压力弹簧 3.弹簧座4.接触行程调整螺栓5.拐臂 6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴真空断路器的各部分组成∙（一）基本组成元件及作用（1）支架：安装各功能组件的架体。

（2）真空灭弧室：实现电路的关合与开断功能的熄弧元件。

（3）导电回路：与灭弧室的动端及静端连接构成电流通道。

（4）传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。

（5）绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

（6）操动机构：断路器合、分间的动力驱动装置真空断路器的真空灭弧室介绍∙真空灭弧室真空灭弧室是真空断路器中最重要的部件。

真空灭弧室的外壳是由绝缘筒、两端的金属盖板和波纹管所组成的密封容器。

灭弧室内有一对触头，静触头焊接在静导电杆上，动触头焊接在动导电杆上，动导电杆在中部与波纹管的一个断口焊在一起，波纹管的另一端口与动端盖的中孔焊接，动导电杆从中孔穿出外壳。

由于波纹管可以在轴向上自由伸缩，故这种结构即能实现在灭弧室外带动动触头作分合运动，又能保证真空外壳的密封性。

1－动触杆2－波纹管3－外壳4－动触头5－屏蔽罩6－静触头（1）外壳：整个外壳通常由绝缘材料和金属组成。

对外壳的要求首先是气密封要好；其次是要有一定的机械强度；再是有良好的绝缘性能。

（2）波纹管：波纹管既要保证灭弧室完全密封，又要在灭弧室外部操动时使触头作分合运动，允许伸缩量决定了灭弧室所能获得的触头最大开距（3）屏蔽罩：触头周围的屏蔽罩主要是用来吸附燃弧时触头上蒸发的金属蒸气，防止绝缘外壳因金属蒸气的污染而引起绝缘强度降低和绝缘破坏，同时，也有利于熄弧后弧隙介质强度的迅速恢复。

在波纹管外面用屏蔽罩，可使波纹管免遭金属蒸气的烧损。

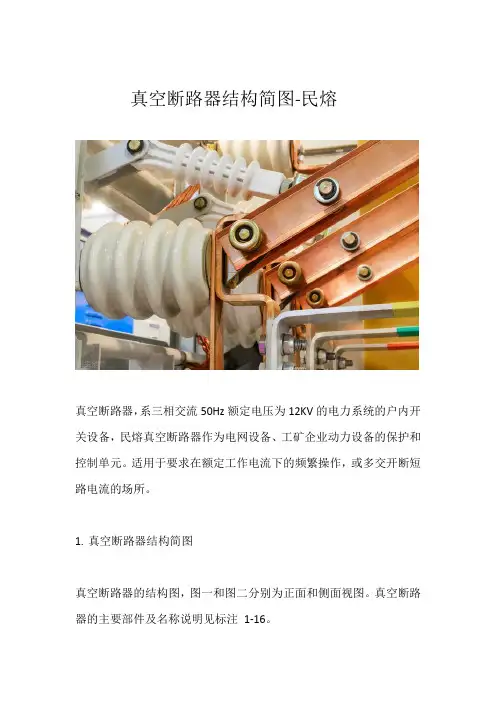

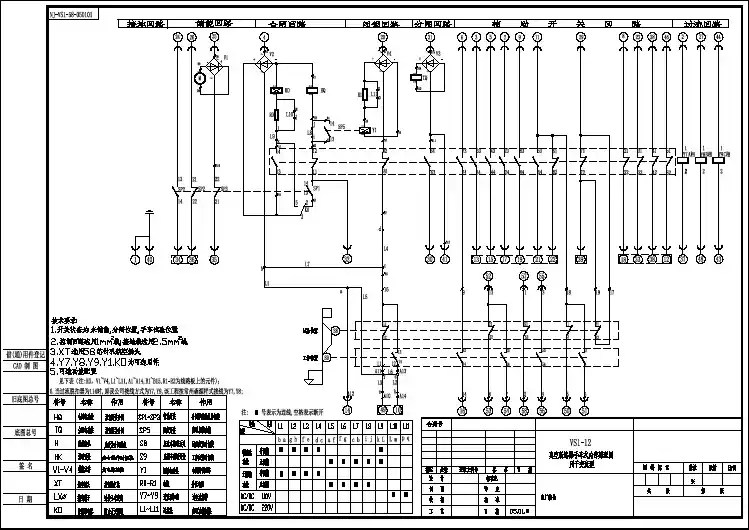

真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

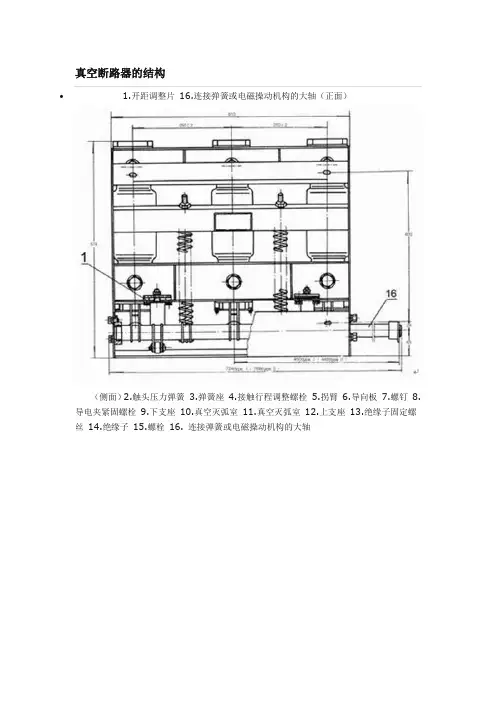

1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。

真空断路器的主要部件及名称说明见标注1-16。

图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)2.真空断路器结构的基本要求1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳，后期则弹跳。

2)足够的机械强度，使断路器本身具有足够的动稳定度。

3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。

4)操动机构的检查、调整、维修要有足够空间。

方便。

5)结构简单、工作可靠、价格低廉。

6)易于实现防误联锁。

所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。

合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。

当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。

3.功能部件真空断路器按其结构的功能可分为六个部分：1)支架：安装各功能组件的架体。

2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。

3)导电回路：与灭弧室的动端及静端连接构成电流通道。

4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。

5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

6)操动机构：断路器合、分间的动力驱动装置4.结构形式真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：1)按使用场所划分--可分为户内式和户外式(见图三、图四)。

真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。

真空断路器的主要部件及名称说明见标注1-16。

图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)3.真空断路器结构的基本要求1）机械性能稳定，如切换弹跳时间。

一个人希望一生都保持同样的状态，而不是在早期阶段。

没有反弹，但后来反弹。

2）由于有足够的机械强度，开关具有足够的动态稳定性。

3）高压区和低压区应设置在前部和后部，以确保工作人员的人身安全。

4）操作机构应有足够的检查、调整和维护空间给。

实用是啊。

5）具有结构简单、运行可靠、价格低廉等优点。

6）它很容易实现一个反故障单元。

所有真空断路器，无论其结构如何，都在电源开关的外壳内装有开启弹簧配备。

At关闭操作机构不仅提供控制开关动作的动力，而且还储存油的能量打开弹簧。

需要打开，操作机构必须操作它只需要完成释放和释放任务，开放场消耗能量来完成开放运动。

三。

功能性真空断路器根据结构可分为六部分1）制动器：用于安装不同功能部件的车架。

2）真空灭弧室：是一种能实现电路闭合和分断功能的轻型灭弧元件。

3）电路：与灭弧室的动、静端连接，形成电流通道。

4）传动机构：操作机构的运动传递到灭弧室，实现灭弧室的关闭和打开。

5）绝缘：绝缘座连接所有功能部件，以满足电源开关的绝缘要求。

6）操作机构：开关合分的驱动系统四。

真空断路器结构介绍1.真空断路器结构的基本要求1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳，后期则弹跳。

2)足够的机械强度，使断路器本身具有足够的动稳定度。

3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。

4)操动机构的检查、调整、维修要有足够空间。

方便。

5)配用机构的可选择性，有的型号可配CD和CT两种机构，有的只能配用一种。

6)结构简单、工作可靠、价格低廉。

7)易于实现防误联锁。

所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。

合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。

当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。

2.功能部件真空断路器按其结构的功能可分为六个部分：1)支架：安装各功能组件的架体。

2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。

3)导电回路：与灭弧室的动端及静端连接构成电流通道。

4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。

5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

6)操动机构：断路器合、分间的动力驱动装置3.真空断路器结构简图下图为我公司生产的ZN28A-12型真空断路器的结构图，图一和图二分别为正面和侧面视图。

真空断路器的主要部件及名称说明见标注1-16。

1.开距调整片 16.连接弹簧或电磁操动机构的大轴图一、ZN28A-12型真空断路器外型图(正面)2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座 10.真空灭弧室 11.真空灭弧室 12.上支座 13.绝缘子固定螺丝 14.绝缘子 15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、ZN28A-12型真空断路器外型图(侧面)4.结构型式真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：1)按使用场所划分--可分为户内式和户外式(见图三、图四)，分别用ZN和ZW来表示。

ZN65-12户内高压真空断路器一．　概述　断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护等功能。

真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而受到电力部门的完全认可，在７．２ｋＶ～１２ｋＶ范围内，真空断路器以占绝对优势，并在很短的时间内会完全取代油（或少油）断路器。

九十年代以来，国外著名的公司纷纷推出新一代１２ｋＶ真空断路器，如德国ＳＩＥＭＥＮＳ公司推出的３ＡＨ１～３ＡＨ５系列真空断路器，ＡＢＢ公司推出的ＶＤ４型真空断路器，日本三菱公司推出的ＶＫ型真空断路器等等。

它们显著的特点是：可靠性大为提高，尺寸小巧，外观精美，适合目前电力行业的发展要求。

　随着我国电力事业的大力发展，市场迫切需要在性能、可靠性、外观上接近但价格明显低于国外同类产品的真空断路器。

根据这一趋势，我厂根据我国电力行业的要求和国际上真空断路器技术发展的最新发展趋势自行研制开发的ＺＮ６５Ａ－１２型新一代系列户内交流真空断路器，并通过甘肃省经济贸易委员会组织的专家鉴定。

本断路器可以使用在交流50Hz （60Hz ），12kV 及以下的电力系统中。

ZN65A –12系列户内高压真空断路器符合GB1984、DL403、GB/T11022、IEC56等标准规定，并在国家高压电器质量监督检验中心和KEMA 试验站通过了严格的型式试验。

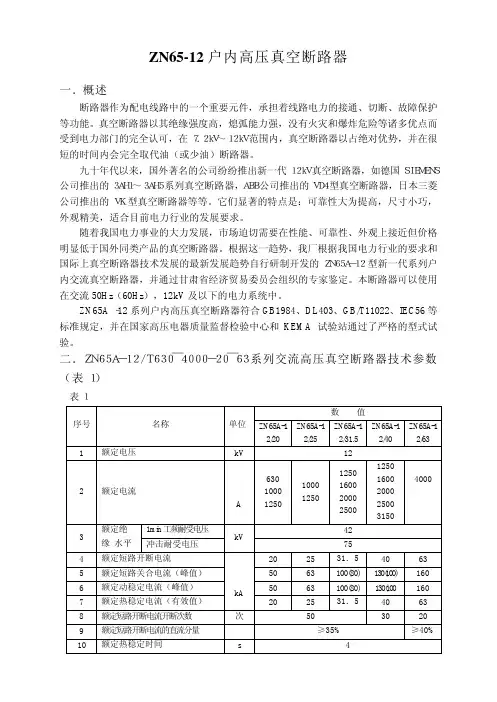

　二．　ＺＮ６５Ａ－１２／Ｔ６３０￣４０００－２０￣６３系列交流高压真空断路器技术参数（表１）　表１　数 值序号 名称单位 ZN65A -12/20 ZN65A -12/25 ZN65A -12/31.5 ZN65A -12/40 ZN65A -12/631额定电压kV 12 2 额定电流A630 1000 12501000 125012501600 2000 2500 1250 1600 2000 2500 315040001min 工频耐受电压 42 3 额定绝 缘 水平冲击耐受电压kV 754 额定短路开断电流 20 25 31．5 40 63 5 额定短路关合电流（峰值） 50 63 100(80) 130(100) 1606 额定动稳定电流（峰值） 50 63 100(80) 130(100 1607 额定热稳定电流（有效值） kA 2025 31．540 63 8 额定短路开断电流开断次数 次 50 3020 9 额定短路开断电流的直流分量 ≥35%≥40%10额定热稳定时间s4数 值序号 名称 单位 ZN65A -12/20 ZN65A -12/25 ZN65A -12/31.5 ZN65A -12/40 ZN65A -12/6311 额定操作顺序 ★ ☆12 机械寿命次 20000 10000 13 额定单个电容器组开断电流 630 14 额定背对背电容器组开断电流 A 40015 额定及最高电压下的分闸时间 ms 45±10 16 最低操作电压分闸时间 ms 60±10 17额定及最高电压下的合闸时间ms50±1045±10 注：(1) ★ 分-0.3s-合分-180s-合分 ☆ 分-180s-合分-180s-合分(2)括号内参数为配SIEMENS 公司,无锡SIEMENS 公司,美国西屋公司真空灭弧室参数。

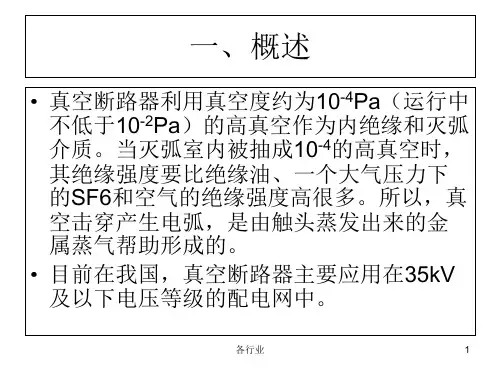

真空断路器的结构、原理及特点一、真空断路器的结构真空断路器的结构主要由三部分组成：真空灭弧室、操动机构、支架及其他部件。

1、真空灭弧室真空灭弧室又名真空开关管，是真空断路器的核心部件。

其主要作用是通过管内真空优良的绝缘性能，使中高压电路切断电源后能迅速熄弧并抑制电流，避免事故和意外的发生。

真空灭弧室按外壳分为玻璃真空灭弧室、陶瓷真空灭弧室。

真空灭弧室主要由气密绝缘外壳、导电回路、屏蔽系统、触头、波纹管等部分组成。

1）气密绝缘系统由玻璃或陶瓷制成的气密绝缘外壳、动端盖板、定端盖板，不锈钢波纹管组成了气密绝缘系统。

为了保证玻璃、陶瓷与金属之间有良好的气密性，除了封接时要有严格的操作工艺外，还要求材料本身的透气性尽量小、内部放气量限制到极小值。

不锈钢波纹管不仅能将真空灭弧室内部的真空状态与外部的大气状态隔离开来，而且能使动触头连同动导电杆在规定的范围内运动，以完成真空开关的接通与分断操作。

2）导电系统定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成了灭弧室的导电系统。

其中定导电杆、定跑弧面、定触头合称定电极；动触头、动跑弧面、动导电杆合称动电极。

由真空灭弧室组装成的真空断路器、真空负荷开关和真空接触器合闸时，操动机构通过动导电杆的运动，使两触头闭合，完成了电路的接通。

为了使两触头间的接触电阻尽可能小且保持稳定、灭弧室承受动稳定电流时有良好的机械强度，真空开关在动导电杆一端设置有导向套，并使用一组压缩弹簧，使两触头间保持有一个额定压力。

真空开关分断电流时，灭弧室两触头分离并在其间产生电弧，直至电流自然过零时电弧熄灭，便完成了电路的分断。

3）屏蔽系统真空灭弧室的屏蔽系统主要由屏蔽筒，屏蔽罩和其他零件组成。

屏蔽系统的主要作用是：（1）防止触头在燃弧过程中产生大量的金属蒸气和液滴喷溅，污染绝缘外壳的内壁，造成绝缘强度下降或产生闪络。

（2）改善真空灭弧室内部的电场分布，有利于真空灭弧室绝缘外壳的小型化，尤其是对于高电压的真空灭弧室小型化有显著效果。
