袋式除尘器结构原理

袋式除尘工作原理袋式除尘是一种常见的工业除尘技术，适用于粉尘颗粒较细、颗粒浓度较大的场合。

袋式除尘器的工作原理是利用滤料袋的过滤作用将气体中的粉尘颗粒捕集下来，从而实现气体净化的目的。

下面将详细介绍袋式除尘器的工作原理。

袋式除尘器主要由进气口、气箱、滤袋和排风系统组成。

工作时，袋式除尘器的排风系统产生负压，使气体从进气口进入气箱。

进入气箱的气体经过气箱的引导装置，使其在分配器的作用下均匀地进入滤袋室。

气体进入滤袋室后，由于气箱的负压作用，气体通过滤料袋的表面，粉尘颗粒被滤料袋捕集下来，而干净的气体从滤袋顶部排出。

由于滤袋的一侧是脏气侧，压差的作用下，粉尘颗粒有可能堵塞在滤袋表面，形成堵塞层。

堵塞层的存在让袋式除尘器的净化效果逐渐下降，需要进行清灰操作。

袋式除尘器的清灰操作分为脉冲清灰和机械清灰两种方式。

脉冲清灰是袋式除尘器中常用的清灰方式。

清灰装置会发送一个脉冲气流，通过喷嘴将压缩空气喷入滤袋内部，使滤袋表面的颗粒颤动，从而抖落堵塞层上的粉尘颗粒。

袋式除尘器的滤袋排放出来的颗粒落入斗式除尘器的容器内，再经过底部的输灰装置排出。

机械清灰是通过滤料袋的机械振动来清灰，这种方式一般适用于滤料属于抗振动性能差的颗粒。

机械清灰方式的特点是简单可靠，但清灰频率较低，对一些高浓度、粘性较大的粉尘颗粒效果不佳。

袋式除尘器的选型和设计需要考虑多方面的因素，如气体流量、进口浓度、颗粒大小、清灰方式等。

合理选择滤料材质和结构形式，是提高袋式除尘器净化效率和使用寿命的关键。

袋式除尘器的工作原理是基于滤料袋的过滤作用，利用负压使气体经过滤料袋，将其中的粉尘颗粒捕集下来，从而实现气体净化的目的。

通过合理的选型和设计，袋式除尘器可以有效净化含有粉尘颗粒的气体，保护环境和人们的健康。

布袋式除尘器工作原理
布袋式除尘器是一种常见的工业粉尘治理设备，它主要通过布袋过滤的原理将空气中的粉尘颗粒过滤掉，从而达到净化空气的目的。

其工作原理如下：
1. 空气进入除尘器：空气中含有粉尘颗粒进入布袋式除尘器。

2. 进气管道：进入除尘器后，气流通过进气管道进入除尘室。

3. 引导装置：从进气管道进入除尘室后，气流会通过引导装置，使气流方向逐渐变缓，以便粉尘颗粒被布袋截留。

4. 过滤布袋：气流中的粉尘颗粒被过滤布袋截留。

过滤布袋表面的细小孔隙可以阻止粉尘颗粒进一步传播。

5. 干净空气的排出：经过过滤布袋的清洁空气通过除尘室的出气管道排出。

因为粉尘被过滤掉了，所以排出的空气是相对干净的。

6. 粉尘的收集：被截留在过滤布袋上的粉尘会逐渐积累，形成粉尘层。

当粉尘层达到一定厚度时，可以使用逆吹清灰装置进行清理，将粉尘从布袋上清除下来。

布袋式除尘器通过以上工作原理，可以有效地从空气中去除粉尘颗粒，提高室内空气质量，保护人们的健康。

它适用于工业生产过程中产生大量粉尘的企业，如煤炭、水泥、冶金等行业。

袋式除尘器工作原理
袋式除尘器是一种常见的工业除尘设备，其工作原理如下：
1. 空气进入除尘器：袋式除尘器的入口通道将含有粉尘的空气引导进入设备内部。

2. 粉尘分离：进入除尘器后的空气经过预处理，其中较大颗粒的粉尘通过惯性撞击或重力沉降被分离出来。

3. 进气调节：空气在进入袋式除尘器的过程中会被调整为均匀的流速，以保证除尘效果和设备稳定运行。

4. 过滤袋捕集：调节后的空气经过袋式除尘器中精密的过滤袋，其中的微细粉尘被捕集在过滤袋表面而逐渐堆积。

5. 清灰处理：随着粉尘的积累，过滤袋上的阻力会逐渐增加，为保持除尘器的正常工作，需要进行定期的清灰处理。

一种常见的方法是使用脉冲喷吹装置，通过喷吹压缩空气冲击过滤袋表面，将粉尘从过滤袋上剥离下来。

6. 粉尘收集：被冲击下来的粉尘经过收尘斗或粉尘排放管道，最终被收集或排放出设备。

7. 净化后的空气排放：经过除尘处理后，袋式除尘器将净化后的空气从出口排放出去。

袋式除尘器通过上述工作原理从工业生产过程中过滤和清除粉
尘，减少空气中的污染物含量，提供洁净的工作环境。

它广泛应用于钢铁、矿山、化工、水泥等行业，对于保护环境和维护员工健康起到了重要作用。

袋式除尘器的工作原理
袋式除尘器是一种常见的工业除尘设备，其工作原理如下：
1. 进料区：袋式除尘器的进料区域通常设有风机，将含有粉尘颗粒的气体通过进料口引入。

2. 净化区：进入净化区后，气体通过预过滤器，将大颗粒的粉尘分离出来，以防止堵塞袋式过滤器。

预过滤器通常是由网格或旋风分离器构成。

3. 过滤区：在过滤区域，气体通过袋式过滤器，其中包含一系列细微的纤维袋子。

这些袋子具有高度的过滤效率，可以捕获微小的粉尘颗粒。

同时，气体中的污染物附着在袋子的外表面。

4. 清灰区：随着时间的推移，袋子表面的粉尘会逐渐积聚，影响过滤效果。

为了恢复袋子的过滤能力，需要进行清灰操作。

袋式除尘器通常配备脉冲阀，定期喷出压缩空气，将粉尘从袋子表面吹掉。

被吹掉的粉尘会落入集尘斗中，并通过排灰装置排出。

5. 排气区：经过净化后，气体会通过排气口排放至大气中。

袋式除尘器的工作原理简单而有效，能够高效地去除工业生产过程中产生的粉尘，提供洁净的排气。

袋式除尘器原理介绍及计算袋式除尘器主要由过滤袋、滤袋骨架、清灰机构和排灰装置等组成。

工作时，气体从进气口进入过滤袋内，经过滤袋的过滤作用，固体颗粒物被拦截在过滤袋上，干净的气体则通过出气口排出。

当过滤袋上积累一定数量的颗粒物时，需要进行清理。

清灰机构会开启清灰装置，清灰气流通过滤袋，将过滤袋上的颗粒物清除。

清灰后，袋式除尘器恢复正常工作。

1.过滤面积的计算：过滤面积是指袋式除尘器滤袋的有效过滤面积，它是选择和设计袋式除尘器的重要参数。

一般来说，过滤面积与处理气流量和气体速度有关。

根据实际需要，可以采用经验公式进行初步估算，然后从多个方面综合考虑进行优化设计。

2.压力损失的计算：压力损失是指气体在经过滤袋时由于过滤阻力而产生的压力降。

压力损失与气体速度、过滤材料的性能、滤袋尺寸等有关。

一般使用经验公式来计算压力损失，在设计过程中应该注意保证压力损失的范围在合理的区间内，避免对设备运行产生影响。

3.清灰效果的计算：清灰效果是指在清灰操作后，滤袋上颗粒物的去除率。

清灰效果的计算需要考虑清灰气流的参数、清灰周期、清灰机构的运行等因素。

通常通过实验和现场观察来评估和改进清灰效果。

4.净化效率的计算：净化效率是指袋式除尘器去除固体颗粒物的效果，一般用于评估袋式除尘器的净化能力。

可以通过抽取部分气体进行颗粒物浓度的检测来计算净化效率。

净化效率的计算还需要考虑气体流量、颗粒物粒径的分布、滤袋材料的特性等因素。

总结：袋式除尘器的原理是通过过滤袋的过滤作用将气体中的固体颗粒物拦截，使气体达到净化的效果。

在设计袋式除尘器时，需要考虑过滤面积、压力损失、清灰效果和净化效率等参数。

这些参数的计算可以通过经验公式、实验和现场观察等方法进行评估和优化，以满足实际工况的需求。

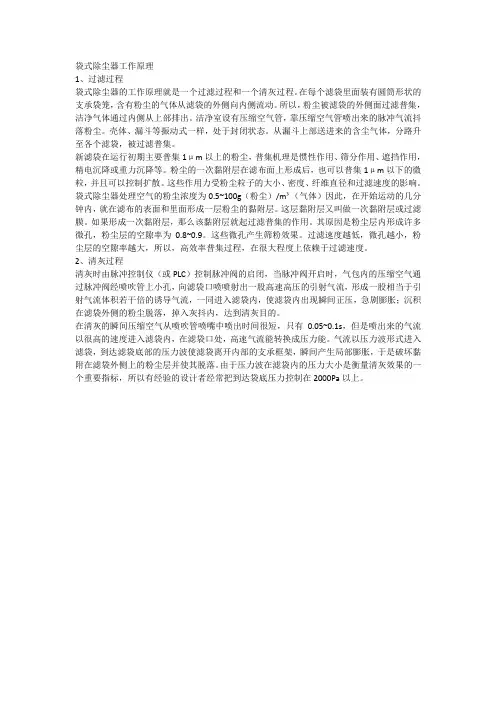

袋式除尘器工作原理1、过滤过程袋式除尘器的工作原理就是一个过滤过程和一个清灰过程。

在每个滤袋里面装有圆筒形状的支承袋笼，含有粉尘的气体从滤袋的外侧向内侧流动。

所以，粉尘被滤袋的外侧面过滤普集，洁净气体通过内侧从上部排出。

洁净室设有压缩空气管，靠压缩空气管喷出来的脉冲气流抖落粉尘。

壳体、漏斗等振动式一样，处于封闭状态。

从漏斗上部送进来的含尘气体，分路升至各个滤袋，被过滤普集。

新滤袋在运行初期主要普集1μm以上的粉尘，普集机理是惯性作用、筛分作用、遮挡作用，精电沉降或重力沉降等。

粉尘的一次黏附层在滤布面上形成后，也可以普集1μm以下的微粒，并且可以控制扩散。

这些作用力受粉尘粒子的大小、密度、纤维直径和过滤速度的影响。

袋式除尘器处理空气的粉尘浓度为0.5~100g（粉尘）/m³（气体）因此，在开始运动的几分钟内，就在滤布的表面和里面形成一层粉尘的黏附层。

这层黏附层又叫做一次黏附层或过滤膜。

如果形成一次黏附层，那么该黏附层就起过滤普集的作用。

其原因是粉尘层内形成许多微孔，粉尘层的空隙率为0.8~0.9。

这些微孔产生筛粉效果。

过滤速度越低，微孔越小，粉尘层的空隙率越大，所以，高效率普集过程，在很大程度上依赖于过滤速度。

2、清灰过程清灰时由脉冲控制仪（或PLC）控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过脉冲阀经喷吹管上小孔，向滤袋口喷喷射出一股高速高压的引射气流，形成一股相当于引射气流体积若干倍的诱导气流，一同进入滤袋内，使滤袋内出现瞬间正压，急剧膨胀；沉积在滤袋外侧的粉尘脱落，掉入灰抖内，达到清灰目的。

在清灰的瞬间压缩空气从喷吹管喷嘴中喷出时间很短，只有0.05~0.1s，但是喷出来的气流以很高的速度进入滤袋内，在滤袋口处，高速气流能转换成压力能。

气流以压力波形式进入滤袋，到达滤袋底部的压力波使滤袋离开内部的支承框架，瞬间产生局部膨胀，于是破坏黏附在滤袋外侧上的粉尘层并使其脱落。

由于压力波在滤袋内的压力大小是衡量清灰效果的一个重要指标，所以有经验的设计者经常把到达袋底压力控制在2000Pa以上。

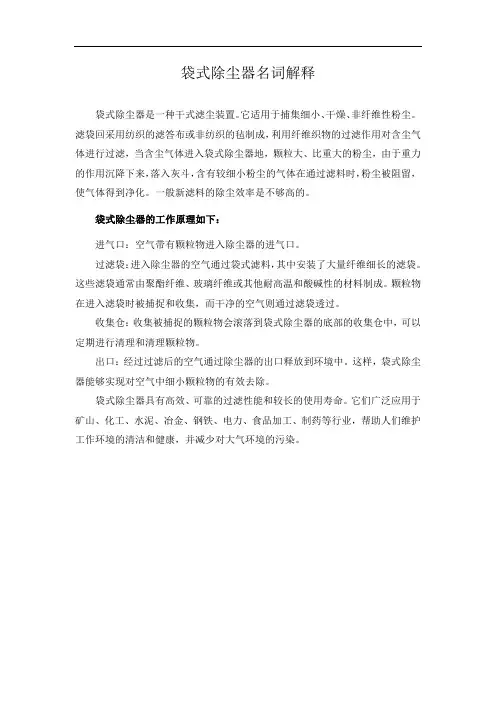

袋式除尘器名词解释
袋式除尘器是一种干式滤尘装置。

它适用于捕集细小、干燥、非纤维性粉尘。

滤袋回采用纺织的滤答布或非纺织的毡制成，利用纤维织物的过滤作用对含尘气体进行过滤，当含尘气体进入袋式除尘器地，颗粒大、比重大的粉尘，由于重力的作用沉降下来，落入灰斗，含有较细小粉尘的气体在通过滤料时，粉尘被阻留，使气体得到净化。

一般新滤料的除尘效率是不够高的。

袋式除尘器的工作原理如下：
进气口：空气带有颗粒物进入除尘器的进气口。

过滤袋：进入除尘器的空气通过袋式滤料，其中安装了大量纤维细长的滤袋。

这些滤袋通常由聚酯纤维、玻璃纤维或其他耐高温和酸碱性的材料制成。

颗粒物在进入滤袋时被捕捉和收集，而干净的空气则通过滤袋透过。

收集仓：收集被捕捉的颗粒物会滚落到袋式除尘器的底部的收集仓中，可以定期进行清理和清理颗粒物。

出口：经过过滤后的空气通过除尘器的出口释放到环境中。

这样，袋式除尘器能够实现对空气中细小颗粒物的有效去除。

袋式除尘器具有高效、可靠的过滤性能和较长的使用寿命。

它们广泛应用于矿山、化工、水泥、冶金、钢铁、电力、食品加工、制药等行业，帮助人们维护工作环境的清洁和健康，并减少对大气环境的污染。

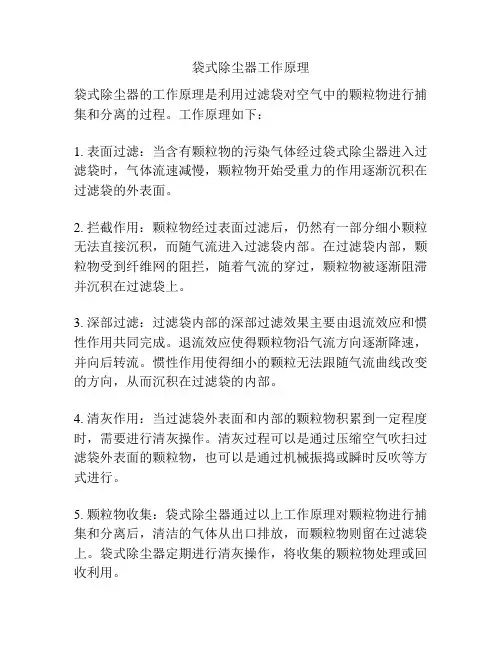

袋式除尘器工作原理
袋式除尘器的工作原理是利用过滤袋对空气中的颗粒物进行捕集和分离的过程。

工作原理如下：
1. 表面过滤：当含有颗粒物的污染气体经过袋式除尘器进入过滤袋时，气体流速减慢，颗粒物开始受重力的作用逐渐沉积在过滤袋的外表面。

2. 拦截作用：颗粒物经过表面过滤后，仍然有一部分细小颗粒无法直接沉积，而随气流进入过滤袋内部。

在过滤袋内部，颗粒物受到纤维网的阻拦，随着气流的穿过，颗粒物被逐渐阻滞并沉积在过滤袋上。

3. 深部过滤：过滤袋内部的深部过滤效果主要由退流效应和惯性作用共同完成。

退流效应使得颗粒物沿气流方向逐渐降速，并向后转流。

惯性作用使得细小的颗粒无法跟随气流曲线改变的方向，从而沉积在过滤袋的内部。

4. 清灰作用：当过滤袋外表面和内部的颗粒物积累到一定程度时，需要进行清灰操作。

清灰过程可以是通过压缩空气吹扫过滤袋外表面的颗粒物，也可以是通过机械振捣或瞬时反吹等方式进行。

5. 颗粒物收集：袋式除尘器通过以上工作原理对颗粒物进行捕集和分离后，清洁的气体从出口排放，而颗粒物则留在过滤袋上。

袋式除尘器定期进行清灰操作，将收集的颗粒物处理或回收利用。

除尘器工作原理如上所述，通过对污染气体中的颗粒物进行捕集和分离，有效地清洁气体并提高环境质量。

袋式除尘器的工作原理
袋式除尘器是工业过滤技术的主要应用之一，也是大型除尘设备的常用零部件之一。

它主要由除尘器主体、除尘布袋和除尘器框架三部分组成。

它的工作原理是：通过粉尘从
除尘设备内部空气流通，袋式除尘器内部设置有阻力布袋，空气中的微小颗粒被布袋吸附，使空气洁净，从除尘器出口可以达到符合国家限定标准的空气洁净度实现粉尘排放标准。

工作原理如下：
（1）空气流动
除尘机内通常会有一台风机，通过安装在风机的出口的排气管，空气由除尘机内部流
向外部空气环境，将有害气体带到过滤室。

（2）颗粒截留
进入除尘室的气体带有悬浮着的微粒，它们经布袋阻滞在一起，微粒被吸附，清洁的
气体从过滤室出口带走，被输出到环境中。

（3）硬颗粒清除
颗粒随着气体的流动而进入袋式除尘机，被大比重或硬颗粒卡住，防止它们进入精滤室，从而达到清除颗粒的目的。

（4）清洗及粉尘收集
除尘袋的上端加入ß高压压缩空气，使除列袋的表面粉尘由空气床打至除尘袋的垃圾口，实现粉尘的收集。

以上就是袋式除尘器的工作原理。

袋式除尘器有很好的介质过滤效率，特别适用于各
类有害气体的收集和净化，有效抑制有害气体的排放，节约能源，减少污染。
