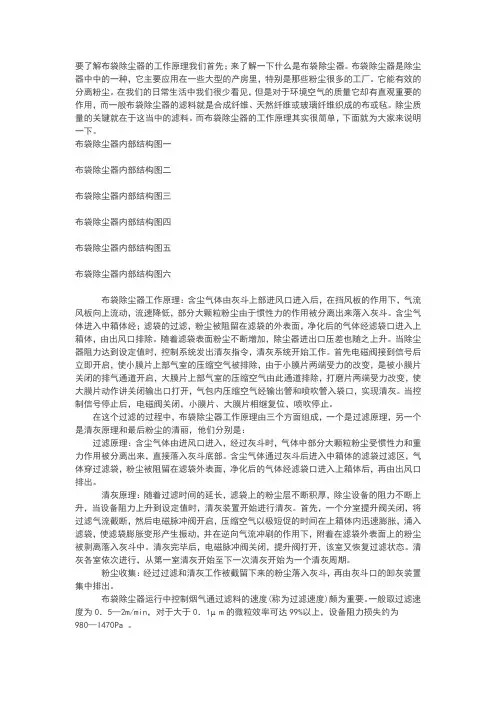

要了解布袋除尘器的工作原理我们首先；来了解一下什么是布袋除尘器。
布袋除尘器是除尘器中中的一种，它主要应用在一些大型的产房里，特别是那些粉尘很多的工厂。
它能有效的分离粉尘。

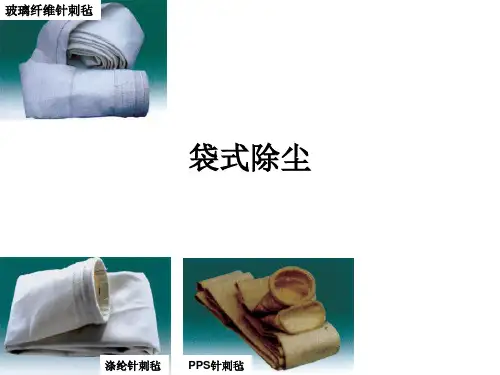

在我们的日常生活中我们很少看见，但是对于环境空气的质量它却有直观重要的作用，而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。
除尘质量的关键就在于这当中的滤料。
而布袋除尘器的工作原理其实很简单，下面就为大家来说明一下。

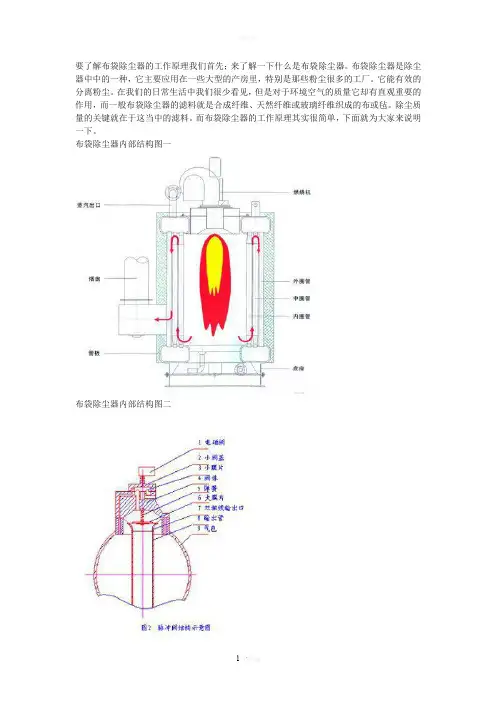

布袋除尘器内部结构图一布袋除尘器内部结构图二布袋除尘器内部结构图三布袋除尘器内部结构图四布袋除尘器内部结构图五布袋除尘器内部结构图六布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流风板向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。
含尘气体进入中箱体经；滤袋的过滤，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排除。
随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。
当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。
首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排除，由于小膜片两端受力的改变，是被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排除，打磨片两端受力改变，使大膜片动作讲关闭输出口打开，气包内压缩空气经输出管和喷吹管入袋口，实现清灰。
当控制信号停止后，电磁阀关闭，小膜片、大膜片相继复位，喷吹停止。
在这个过滤的过程中，布袋除尘器工作原理由三个方面组成，一个是过滤原理，另一个是清灰原理和最后粉尘的清丽，他们分别是：过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。
含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。
清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。
图⽂讲解各种除尘器的结构及⼯作原理（动画演⽰） PAGE1 近年来，随着经济的迅速发展，以原煤为燃料的锅炉增加很多，燃煤锅炉排放的⼤⽓污染物对周围环境造成很⼤危害，然⽽减少或降低燃煤锅炉排放污染物的主要途径是与锅炉相配套的各类消烟除尘器，⽽除尘器的性能和效率是决定⼀台锅炉对周围环境造成危害程度的关键所在。
除尘器可分为两⼤类：①⼲式除尘器：惯性除尘器、电除尘器、布袋除尘器、旋风除尘器。
②湿式除尘器：包括⼜喷淋塔、冲击式除尘器、⽂丘⾥洗涤剂、泡沫除尘器和⽔膜除尘器等。
⽬前常见的运⽤最多的是旋风分离器、静电除尘器与布袋除尘器。
下⾯⼩七对各种除尘器做简要介绍： ⼀、⼲式除尘器 ⼲式除尘器不需要⽤⽔作为除尘介质，占所有除尘系统的90%以上。
⼲式除尘器特点：使⽤范围⼴，⼤多数除尘对象都可以使⽤⼲式除尘器，特别是对于⼤型集中除尘系统⽽⾔；粉尘排出的状态为⼲粉状，有利于集中处理和综合利⽤。
其缺点是：不能去除⽓体中的有毒、有害成分；处理不当时容易造成⼆次扬尘。
需要注意的是：处理相对湿度⾼的含尘⽓体或⾼温⽓体时，需采取防结露撒旦施，否则易产⽣粉尘黏结、堵塞管道的现象。
湿式除尘器，⽤⽔作为净化介质。
1. 重⼒除尘器 重⼒除尘器除尘原理是突然降低⽓流流速和改变流向，较⼤颗粒的灰尘在重⼒和惯性⼒作⽤下，与⽓分离，沉降到除尘器锥底部分。
属于粗除尘。
重⼒除尘器上部设遮断阀，电动卷扬开启，重⼒除尘器下部设排灰装置。
重⼒除尘器是借助于粉尘的重⼒沉降，将粉尘从⽓体中分离出来的设备。
粉尘靠重⼒沉降的过程是烟⽓从⽔平⽅向进⼊重⼒沉降设备，在重⼒的作⽤下，粉尘粒⼦逐渐沉降下来，⽽⽓体沿⽔平⽅向继续前进，从⽽达到除尘的⽬的。
原理：利⽤粉尘与⽓体的⽐重不同的原理，使扬尘靠本⾝的重⼒从⽓体中⾃然沉降下来的净化设备，通常称为沉降室。
它是⼀种结构简单、体积⼤、阻⼒⼩、易维护、效率低的⽐较原始的净化设备，只能⽤于粗净化。
重⼒降尘室的⼯作流程：含尘⽓体从⼀侧以⽔平⽅向的均匀速度V进⼊沉降室，尘粒以沉降速度V0独⽴沉降，运⾏t时间后，使尘粒沉降于室底。
袋式除尘器的工作原理和内部结构图(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--要了解布袋除尘器的工作原理我们首先；来了解一下什么是布袋除尘器。
布袋除尘器是除尘器中中的一种，它主要应用在一些大型的产房里，特别是那些粉尘很多的工厂。
它能有效的分离粉尘。
在我们的日常生活中我们很少看见，但是对于环境空气的质量它却有直观重要的作用，而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。
除尘质量的关键就在于这当中的滤料。
而布袋除尘器的工作原理其实很简单，下面就为大家来说明一下。
布袋除尘器内部结构图一布袋除尘器内部结构图二布袋除尘器内部结构图三布袋除尘器内部结构图四布袋除尘器内部结构图五布袋除尘器内部结构图六布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流风板向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。
含尘气体进入中箱体经；滤袋的过滤，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排除。
随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。
当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。
首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排除，由于小膜片两端受力的改变，是被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排除，打磨片两端受力改变，使大膜片动作讲关闭输出口打开，气包内压缩空气经输出管和喷吹管入袋口，实现清灰。
当控制信号停止后，电磁阀关闭，小膜片、大膜片相继复位，喷吹停止。
在这个过滤的过程中，布袋除尘器工作原理由三个方面组成，一个是过滤原理，另一个是清灰原理和最后粉尘的清丽，他们分别是：过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。
含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。
要了解布袋除尘器的工作原理我们首先；来了解一下什么是布袋除尘器。
布袋除尘器是除尘器中中的一种，它主要应用在一些大型的产房里，特别是那些粉尘很多的工厂。
它能有效的分离粉尘。
在我们的日常生活中我们很少看见，但是对于环境空气的质量它却有直观重要的作用，而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。
除尘质量的关键就在于这当中的滤料。
而布袋除尘器的工作原理其实很简单，下面就为大家来说明一下。
布袋除尘器内部结构图一布袋除尘器内部结构图二布袋除尘器内部结构图三布袋除尘器内部结构图四布袋除尘器内部结构图五布袋除尘器内部结构图六布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流风板向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。
含尘气体进入中箱体经；滤袋的过滤，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排除。
随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。
当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。
首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排除，由于小膜片两端受力的改变，是被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排除，打磨片两端受力改变，使大膜片动作讲关闭输出口打开，气包内压缩空气经输出管和喷吹管入袋口，实现清灰。
当控制信号停止后，电磁阀关闭，小膜片、大膜片相继复位，喷吹停止。
在这个过滤的过程中，布袋除尘器工作原理由三个方面组成，一个是过滤原理，另一个是清灰原理和最后粉尘的清丽，他们分别是：过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。
含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。
清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。
