袋式除尘器的工作原理和内部结构图

袋式除尘工作原理袋式除尘是一种常见的工业除尘技术，适用于粉尘颗粒较细、颗粒浓度较大的场合。

袋式除尘器的工作原理是利用滤料袋的过滤作用将气体中的粉尘颗粒捕集下来，从而实现气体净化的目的。

下面将详细介绍袋式除尘器的工作原理。

袋式除尘器主要由进气口、气箱、滤袋和排风系统组成。

工作时，袋式除尘器的排风系统产生负压，使气体从进气口进入气箱。

进入气箱的气体经过气箱的引导装置，使其在分配器的作用下均匀地进入滤袋室。

气体进入滤袋室后，由于气箱的负压作用，气体通过滤料袋的表面，粉尘颗粒被滤料袋捕集下来，而干净的气体从滤袋顶部排出。

由于滤袋的一侧是脏气侧，压差的作用下，粉尘颗粒有可能堵塞在滤袋表面，形成堵塞层。

堵塞层的存在让袋式除尘器的净化效果逐渐下降，需要进行清灰操作。

袋式除尘器的清灰操作分为脉冲清灰和机械清灰两种方式。

脉冲清灰是袋式除尘器中常用的清灰方式。

清灰装置会发送一个脉冲气流，通过喷嘴将压缩空气喷入滤袋内部，使滤袋表面的颗粒颤动，从而抖落堵塞层上的粉尘颗粒。

袋式除尘器的滤袋排放出来的颗粒落入斗式除尘器的容器内，再经过底部的输灰装置排出。

机械清灰是通过滤料袋的机械振动来清灰，这种方式一般适用于滤料属于抗振动性能差的颗粒。

机械清灰方式的特点是简单可靠，但清灰频率较低，对一些高浓度、粘性较大的粉尘颗粒效果不佳。

袋式除尘器的选型和设计需要考虑多方面的因素，如气体流量、进口浓度、颗粒大小、清灰方式等。

合理选择滤料材质和结构形式，是提高袋式除尘器净化效率和使用寿命的关键。

袋式除尘器的工作原理是基于滤料袋的过滤作用，利用负压使气体经过滤料袋，将其中的粉尘颗粒捕集下来，从而实现气体净化的目的。

通过合理的选型和设计，袋式除尘器可以有效净化含有粉尘颗粒的气体，保护环境和人们的健康。

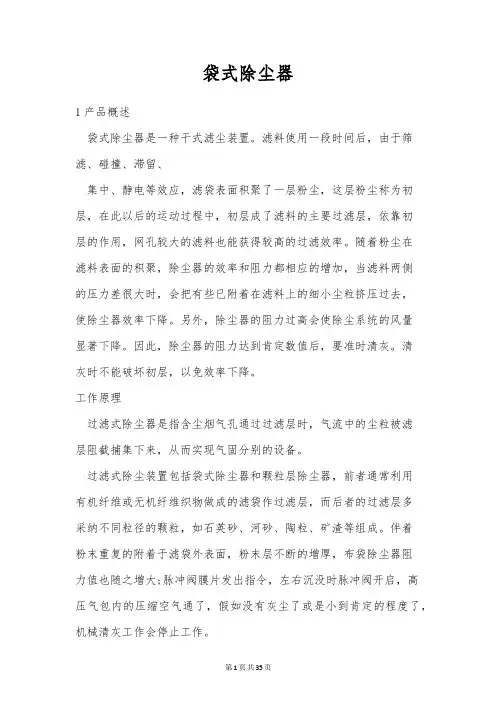

袋式除尘器1产品概述袋式除尘器是一种干式滤尘装置。

滤料使用一段时间后，由于筛滤、碰撞、滞留、集中、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。

随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。

另外，除尘器的阻力过高会使除尘系统的风量显著下降。

因此，除尘器的阻力达到肯定数值后，要准时清灰。

清灰时不能破坏初层，以免效率下降。

工作原理过滤式除尘器是指含尘烟气孔通过过滤层时，气流中的尘粒被滤层阻截捕集下来，从而实现气固分别的设备。

过滤式除尘装置包括袋式除尘器和颗粒层除尘器，前者通常利用有机纤维或无机纤维织物做成的滤袋作过滤层，而后者的过滤层多采纳不同粒径的颗粒，如石英砂、河砂、陶粒、矿渣等组成。

伴着粉末重复的附着于滤袋外表面，粉末层不断的增厚，布袋除尘器阻力值也随之增大;脉冲阀膜片发出指令，左右沉没时脉冲阀开启，高压气包内的压缩空气通了，假如没有灰尘了或是小到肯定的程度了，机械清灰工作会停止工作。

产品构造袋式除尘器结构图：袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。

袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着打算性的作用。

为此，清灰方法是区分袋式除尘器的特性之一，也是袋式除尘器运行中重要的一环。

结构型式1、按滤袋的外形分为：扁形袋（梯形及平板形）和圆形袋（圆筒形）。

2、按进出风方式分为：下进风上出风及上进风下出风和直流式（只限于板状扁袋）。

3、按袋的过滤方式分为：外滤式及内滤式。

滤料用纤维，有棉纤维、毛纤维、合成纤维以及玻璃纤维等，不同纤维织成的滤料具有不同性能。

常用的滤料有208或901涤轮绒布，使用温度一般不超过120℃，经过硅硐树脂处理的玻璃纤维滤袋，使用温度一般不超过250℃，棉毛织物一般适用于没有腐蚀性；温度在80-90℃以下含尘气体。

袋式除尘器工作原理
袋式除尘器是一种常见的工业除尘设备，其工作原理如下：
1. 空气进入除尘器：袋式除尘器的入口通道将含有粉尘的空气引导进入设备内部。

2. 粉尘分离：进入除尘器后的空气经过预处理，其中较大颗粒的粉尘通过惯性撞击或重力沉降被分离出来。

3. 进气调节：空气在进入袋式除尘器的过程中会被调整为均匀的流速，以保证除尘效果和设备稳定运行。

4. 过滤袋捕集：调节后的空气经过袋式除尘器中精密的过滤袋，其中的微细粉尘被捕集在过滤袋表面而逐渐堆积。

5. 清灰处理：随着粉尘的积累，过滤袋上的阻力会逐渐增加，为保持除尘器的正常工作，需要进行定期的清灰处理。

一种常见的方法是使用脉冲喷吹装置，通过喷吹压缩空气冲击过滤袋表面，将粉尘从过滤袋上剥离下来。

6. 粉尘收集：被冲击下来的粉尘经过收尘斗或粉尘排放管道，最终被收集或排放出设备。

7. 净化后的空气排放：经过除尘处理后，袋式除尘器将净化后的空气从出口排放出去。

袋式除尘器通过上述工作原理从工业生产过程中过滤和清除粉
尘，减少空气中的污染物含量，提供洁净的工作环境。

它广泛应用于钢铁、矿山、化工、水泥等行业，对于保护环境和维护员工健康起到了重要作用。

袋式除尘器的工作原理
袋式除尘器是一种常见的工业除尘设备，其工作原理如下：
1. 进料区：袋式除尘器的进料区域通常设有风机，将含有粉尘颗粒的气体通过进料口引入。

2. 净化区：进入净化区后，气体通过预过滤器，将大颗粒的粉尘分离出来，以防止堵塞袋式过滤器。

预过滤器通常是由网格或旋风分离器构成。

3. 过滤区：在过滤区域，气体通过袋式过滤器，其中包含一系列细微的纤维袋子。

这些袋子具有高度的过滤效率，可以捕获微小的粉尘颗粒。

同时，气体中的污染物附着在袋子的外表面。

4. 清灰区：随着时间的推移，袋子表面的粉尘会逐渐积聚，影响过滤效果。

为了恢复袋子的过滤能力，需要进行清灰操作。

袋式除尘器通常配备脉冲阀，定期喷出压缩空气，将粉尘从袋子表面吹掉。

被吹掉的粉尘会落入集尘斗中，并通过排灰装置排出。

5. 排气区：经过净化后，气体会通过排气口排放至大气中。

袋式除尘器的工作原理简单而有效，能够高效地去除工业生产过程中产生的粉尘，提供洁净的排气。

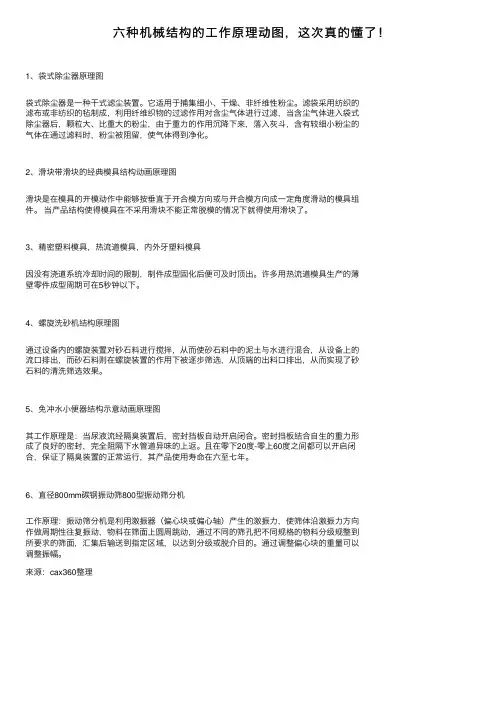

六种机械结构的⼯作原理动图，这次真的懂了！1、袋式除尘器原理图袋式除尘器是⼀种⼲式滤尘装置。

它适⽤于捕集细⼩、⼲燥、⾮纤维性粉尘。

滤袋采⽤纺织的滤布或⾮纺织的毡制成，利⽤纤维织物的过滤作⽤对含尘⽓体进⾏过滤，当含尘⽓体进⼊袋式除尘器后，颗粒⼤、⽐重⼤的粉尘，由于重⼒的作⽤沉降下来，落⼊灰⽃，含有较细⼩粉尘的⽓体在通过滤料时，粉尘被阻留，使⽓体得到净化。

2、滑块带滑块的经典模具结构动画原理图滑块是在模具的开模动作中能够按垂直于开合模⽅向或与开合模⽅向成⼀定⾓度滑动的模具组件。

当产品结构使得模具在不采⽤滑块不能正常脱模的情况下就得使⽤滑块了。

3、精密塑料模具，热流道模具，内外⽛塑料模具因没有浇道系统冷却时间的限制，制件成型固化后便可及时顶出。

许多⽤热流道模具⽣产的薄壁零件成型周期可在5秒钟以下。

4、螺旋洗砂机结构原理图通过设备内的螺旋装置对砂⽯料进⾏搅拌，从⽽使砂⽯料中的泥⼟与⽔进⾏混合，从设备上的流⼝排出，⽽砂⽯料则在螺旋装置的作⽤下被逐步筛选，从顶端的出料⼝排出，从⽽实现了砂⽯料的清洗筛选效果。

5、免冲⽔⼩便器结构⽰意动画原理图其⼯作原理是：当尿液流经隔臭装置后，密封挡板⾃动开启闭合。

密封挡板结合⾃⽣的重⼒形成了良好的密封，完全阻隔下⽔管道异味的上返。

且在零下20度-零上60度之间都可以开启闭合，保证了隔臭装置的正常运⾏，其产品使⽤寿命在六⾄七年。

6、直径800mm碳钢振动筛800型振动筛分机⼯作原理：振动筛分机是利⽤激振器（偏⼼块或偏⼼轴）产⽣的激振⼒，使筛体沿激振⼒⽅向作做周期性往复振动，物料在筛⾯上圆周跳动，通过不同的筛孔把不同规格的物料分级规整到所要求的筛⾯，汇集后输送到指定区域，以达到分级或脱介⽬的。

通过调整偏⼼块的重量可以调整振幅。

来源：cax360整理。

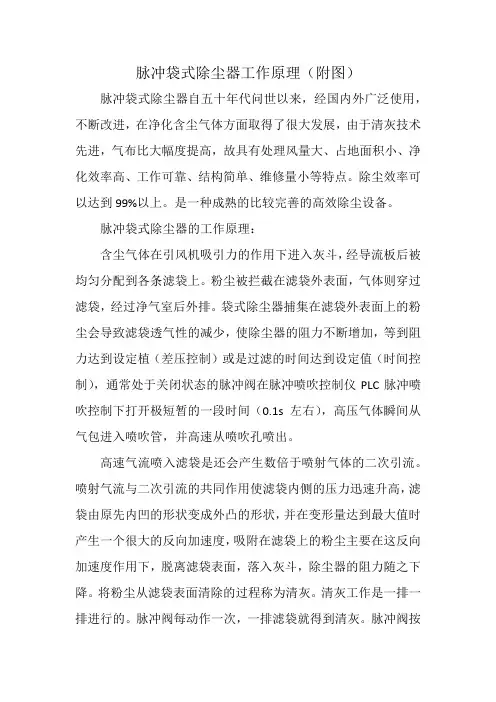

脉冲袋式除尘器工作原理（附图）脉冲袋式除尘器自五十年代问世以来，经国内外广泛使用，不断改进，在净化含尘气体方面取得了很大发展，由于清灰技术先进，气布比大幅度提高，故具有处理风量大、占地面积小、净化效率高、工作可靠、结构简单、维修量小等特点。

除尘效率可以达到99%以上。

是一种成熟的比较完善的高效除尘设备。

脉冲袋式除尘器的工作原理：含尘气体在引风机吸引力的作用下进入灰斗，经导流板后被均匀分配到各条滤袋上。

粉尘被拦截在滤袋外表面，气体则穿过滤袋，经过净气室后外排。

袋式除尘器捕集在滤袋外表面上的粉尘会导致滤袋透气性的减少，使除尘器的阻力不断增加，等到阻力达到设定植（差压控制）或是过滤的时间达到设定值（时间控制），通常处于关闭状态的脉冲阀在脉冲喷吹控制仪PLC脉冲喷吹控制下打开极短暂的一段时间（0.1s左右），高压气体瞬间从气包进入喷吹管，并高速从喷吹孔喷出。

高速气流喷入滤袋是还会产生数倍于喷射气体的二次引流。

喷射气流与二次引流的共同作用使滤袋内侧的压力迅速升高，滤袋由原先内凹的形状变成外凸的形状，并在变形量达到最大值时产生一个很大的反向加速度，吸附在滤袋上的粉尘主要在这反向加速度作用下，脱离滤袋表面，落入灰斗，除尘器的阻力随之下降。

将粉尘从滤袋表面清除的过程称为清灰。

清灰工作是一排一排进行的。

脉冲阀每动作一次，一排滤袋就得到清灰。

脉冲阀按照设定的时间间隔与顺序依次动作，直到完成一个循环。

整台除尘器就完成了一个清灰周期。

毅腾脉冲袋式除尘器工作原理图脉冲布袋式除尘器主要特点如下：1、单位体积处理风量大，除尘效率高。

2、可直接处理含尘浓度高达1000g/Nm3的含尘气体，经处理后气体的排放浓度低于50mg/Nm3，也可根据用户的特殊要求，满足更加严格的排放标准。

3、针对各种不同类型的烟气，可采用不同的滤料来加以处理，使之达到排放要求，适应性强。

4、采用先进的脉冲阀，性能可靠。

脉冲阀使用寿命100万次。

5、采用先进的PLC可编程控制器，定时或定阻自动喷吹清灰，实行自动化运行，耗气量小，清灰彻底，性能稳定。

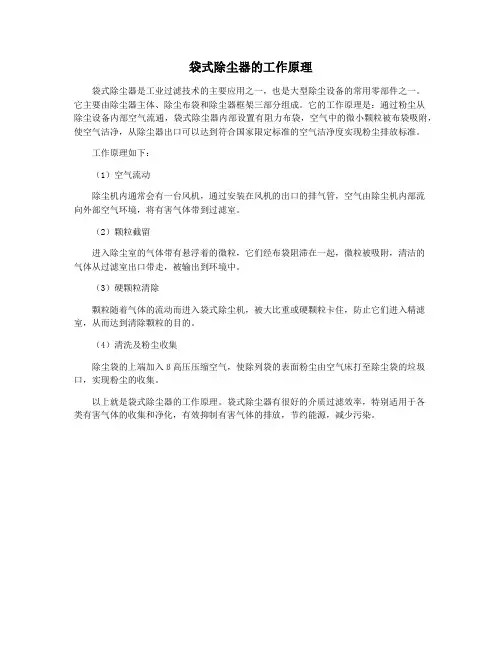

袋式除尘器的工作原理
袋式除尘器是工业过滤技术的主要应用之一，也是大型除尘设备的常用零部件之一。

它主要由除尘器主体、除尘布袋和除尘器框架三部分组成。

它的工作原理是：通过粉尘从
除尘设备内部空气流通，袋式除尘器内部设置有阻力布袋，空气中的微小颗粒被布袋吸附，使空气洁净，从除尘器出口可以达到符合国家限定标准的空气洁净度实现粉尘排放标准。

工作原理如下：
（1）空气流动
除尘机内通常会有一台风机，通过安装在风机的出口的排气管，空气由除尘机内部流
向外部空气环境，将有害气体带到过滤室。

（2）颗粒截留
进入除尘室的气体带有悬浮着的微粒，它们经布袋阻滞在一起，微粒被吸附，清洁的
气体从过滤室出口带走，被输出到环境中。

（3）硬颗粒清除
颗粒随着气体的流动而进入袋式除尘机，被大比重或硬颗粒卡住，防止它们进入精滤室，从而达到清除颗粒的目的。

（4）清洗及粉尘收集
除尘袋的上端加入ß高压压缩空气，使除列袋的表面粉尘由空气床打至除尘袋的垃圾口，实现粉尘的收集。

以上就是袋式除尘器的工作原理。

袋式除尘器有很好的介质过滤效率，特别适用于各
类有害气体的收集和净化，有效抑制有害气体的排放，节约能源，减少污染。

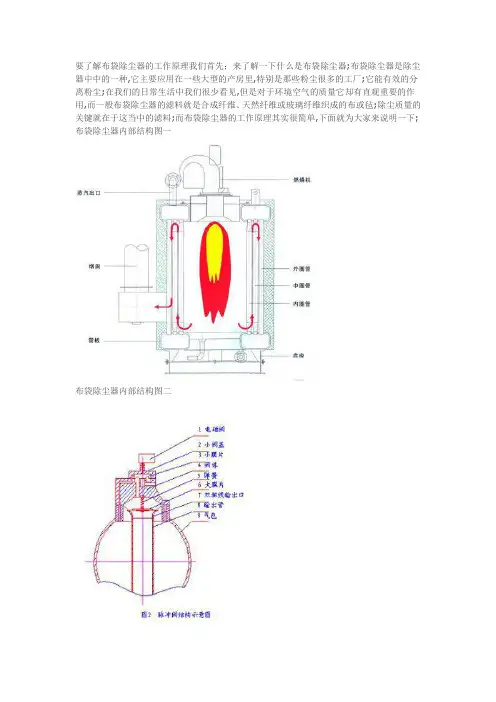

要了解布袋除尘器的工作原理我们首先；来了解一下什么是布袋除尘器;布袋除尘器是除尘器中中的一种,它主要应用在一些大型的产房里,特别是那些粉尘很多的工厂;它能有效的分离粉尘;在我们的日常生活中我们很少看见,但是对于环境空气的质量它却有直观重要的作用,而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡;除尘质量的关键就在于这当中的滤料;而布袋除尘器的工作原理其实很简单,下面就为大家来说明一下; 布袋除尘器内部结构图一布袋除尘器内部结构图二布袋除尘器内部结构图三布袋除尘器内部结构图四布袋除尘器内部结构图五布袋除尘器内部结构图六布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后,在挡风板的作用下,气流风板向上流动,流速降低,部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗;含尘气体进入中箱体经；滤袋的过滤,粉尘被阻留在滤袋的外表面,净化后的气体经滤袋口进入上箱体,由出风口排除;随着滤袋表面粉尘不断增加,除尘器进出口压差也随之上升;当除尘器阻力达到设定值时,控制系统发出清灰指令,清灰系统开始工作;首先电磁阀接到信号后立即开启,使小膜片上部气室的压缩空气被排除,由于小膜片两端受力的改变,是被小膜片关闭的排气通道开启,大膜片上部气室的压缩空气由此通道排除,打磨片两端受力改变,使大膜片动作讲关闭输出口打开,气包内压缩空气经输出管和喷吹管入袋口,实现清灰;当控制信号停止后,电磁阀关闭,小膜片、大膜片相继复位,喷吹停止;在这个过滤的过程中,布袋除尘器工作原理由三个方面组成,一个是过滤原理,另一个是清灰原理和最后粉尘的清丽,他们分别是：过滤原理：含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部;含尘气体通过灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外表面,净化后的气体经滤袋口进入上箱体后,再由出风口排出;清灰原理：随着过滤时间的延长,滤袋上的粉尘层不断积厚,除尘设备的阻力不断上升,当设备阻力上升到设定值时,清灰装置开始进行清灰;首先,一个分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以极短促的时间在上箱体内迅速膨胀,涌入滤袋,使滤袋膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中;清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态;清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期;粉尘收集：经过过滤和清灰工作被截留下来的粉尘落入灰斗,再由灰斗口的卸灰装置集中排出;布袋除尘器运行中控制烟气通过滤料的速度称为过滤速度颇为重要;一般取过滤速度为0．5—2m/min,对于大于0．1µm的微粒效率可达99%以上,设备阻力损失约为980—I470Pa ;以上文章由“郑州朴华科技有限公司”技术人员整理提供。

布袋除尘器原理结构图布袋除尘器是一种常见的工业除尘设备，它利用滤料对气体中的颗粒物进行过滤，从而达到除尘的效果。

布袋除尘器的原理结构图如下：一、原理。

布袋除尘器的工作原理是利用布袋对气体中的颗粒物进行过滤。

当含尘气体通过布袋除尘器时，颗粒物会被滤料截留在布袋表面，而净化后的气体则通过出口排放。

布袋除尘器的工作原理可以简单概括为，气体进入布袋除尘器→颗粒物被滤料截留→净化后的气体排放出去。

二、结构。

布袋除尘器通常由进气口、滤料室、出口、清灰系统等部分组成。

进气口用于接收含尘气体，滤料室则是布袋除尘器的核心部分，它包括了多个布袋滤料，用于对气体中的颗粒物进行过滤。

出口则用于排放净化后的气体，清灰系统则用于清理滤料上的颗粒物，保持布袋除尘器的正常运行。

三、工作过程。

当含尘气体通过进气口进入布袋除尘器时，首先会经过预处理，去除一部分大颗粒物。

然后，气体进入滤料室，颗粒物被滤料截留在布袋表面，净化后的气体则通过出口排放出去。

随着工作时间的延长，滤料表面的颗粒物会逐渐积累，此时清灰系统会启动，对滤料进行清理，保持布袋除尘器的正常运行。

四、应用领域。

布袋除尘器广泛应用于煤炭、冶金、建材、化工、轻工、食品等行业的粉尘净化和回收工程中。

由于其过滤效率高、操作简便、维护方便等优点，被广泛应用于工业生产中的粉尘处理。

五、注意事项。

在使用布袋除尘器时，需要定期清理滤料，保持其正常运行。

另外，对于一些易燃、易爆的粉尘，需要特别注意防爆措施，确保安全生产。

六、结语。

布袋除尘器作为一种重要的工业除尘设备，其原理和结构的理解对于工程师和操作人员都非常重要。

通过本文的介绍，相信读者对布袋除尘器的原理结构有了更深入的了解，希望能对工程实践有所帮助。

除尘器结构示意图除尘器是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。

除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。

同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。

用途是除尘器是锅炉及工业生产中常用的设施除尘器按其作用原理分成以下五类(1)机械力除尘器包括重力除尘器、惯性除尘器、离心除尘器等。

(2)洗涤式除尘器包括水浴式除尘器、泡沫式除尘器，文丘里管除尘器、水膜式除尘器等。

(3)过滤式除尘器包括布袋除尘器和颗粒层除尘器等(4)静电除尘器。

(5)磁力除尘器。

除尘器按照除尘方式分为：（1）干式除尘器。

不同除尘器及其部件(15张)（2）半干式除尘器。

（3）湿式除尘器。

现在工业中用的比较多的是电袋复合式除尘器及袋式除尘器。

（fabric filter ）电袋复合式除尘技术：电袋复合除尘器即在一个箱体内，前端安装一短电场，后端安装滤袋场，烟尘从左端引入，首先经过电场区，尘粒在电场区荷电并有80%~90%粉尘被收集下来。

（发挥电除尘的优点，降低袋场负荷）。

经过电场的烟气部分通过电场区后进入袋区，经滤袋外表面进入滤袋内腔，粉尘被阻留在滤袋外表面，纯净的气体从内腔排气烟道，从烟道排出。

电袋复合式除尘器结合了电除尘器及纯布袋除尘器两者的优点，是新一代的除尘技术，目前国内共有将近200台的电袋复合式除尘器投入使用。

袋式（布袋）除尘技术：定义：利用滤袋进行过滤除尘的技术。

滤袋的材质：天然纤维、化学合成纤维、玻璃纤维、金属纤维。

形式：气体由滤袋外到内部，粉尘在滤袋外表面气体由滤袋内到外部，粉尘在滤袋内表面1957年，脉冲袋式除尘器问世。

编辑本段除尘器行业标准AQ 1022-2006 煤矿用袋式除尘器DL/T 514-2004 电除尘器JB/T 10341-2002 滤筒式除尘器JB/T 20108-2007 药用脉冲式布袋除尘器JB/T 6409-2008 煤气用湿式电除尘器MT 159-1995 矿用除尘器JC/T 819-2007 水泥工业用CXBC系列袋式除尘器JC 837-1998 建材工业用分室反吹风袋式除尘器JB/T 8532-2008 脉冲喷吹类袋布除尘器JB/T 9055-1999 机械振动类袋式除尘器编辑本段除尘器选型依据1、处理风量（Q）处理风量是指除尘设备在单位时间内所能净化气体的体积量。
