煤矿常用带式输送机型号含义

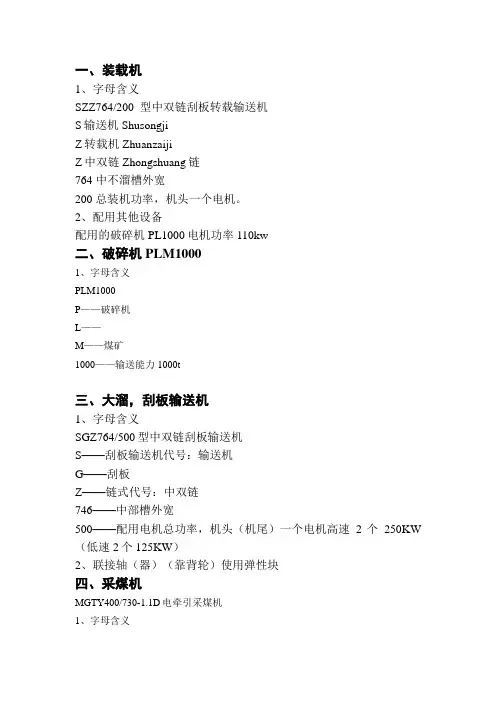

一、装载机1、字母含义SZZ764/200 型中双链刮板转载输送机S输送机ShusongjiZ转载机ZhuanzaijiZ中双链Zhongshuang链764 中不溜槽外宽200 总装机功率，机头一个电机。

2、配用其他设备配用的破碎机PL1000电机功率110kw二、破碎机PLM10001、字母含义PLM1000P——破碎机L——M——煤矿1000——输送能力1000t三、大溜，刮板输送机1、字母含义SGZ764/500型中双链刮板输送机S——刮板输送机代号：输送机G——刮板Z——链式代号：中双链746——中部槽外宽500——配用电机总功率，机头（机尾）一个电机高速2个250KW （低速2个125KW）2、联接轴（器）（靠背轮）使用弹性块四、采煤机MGTY400/730-1.1D电牵引采煤机1、字母含义MGTY400/730-1.1D电牵引采煤机M——采煤机G——滚筒式TY——太原矿上机器集团公司400/730截割电机功率（kw）/装机总功率（kw）1.1——电压1140VD——电牵引五、支架ZF4000/17/28型放顶煤支架（基本支架）1、字母含义Z——支架F——放顶煤4000——最大工作阻力17——最小支撑高度（dm）28——最大支撑高度（dm）ZFG4800/17/28H型过渡放顶煤支架（过渡支架）1、字母含义Z——支架F——放顶煤G——过渡4800——最大工作阻力17——最小支撑高度（dm）28H——最大支撑高度（dm）六、皮带1、字母含义型号：DSJ-100/400/2×90D——煤矿用带式输送机S——可伸缩J——钢架结构100——带宽1000mm400——输送量400t/h2×90两电机功率七、乳化泵1、字母含义BRW200/31.5型乳化液泵B——泵R——乳化W——卧式200——公称流量（L/min）31.5——公称压力（Mpa）八、喷雾泵1、字母含义BPW315/6.3型喷雾灭尘泵（PB320/6.3型喷雾灭尘泵） 45KW B——泵P——喷雾W——卧式315——公称流量（L/min）6.3——公称压力（Mpa）。

DSJ100/100/2X200型带式输送机使用维护说明书MT/T901–2000铁煤集团机械制造有限责任公司1 用途、使用范围及型号代号含义1.1用途、使用范围：本机主要用于高产高效综采工作面的顺槽运输。

1.2型号代号含义：2 主要技术特征2.1 输送量（t/h）10002.2 输送长度（m）（倾角不大于3°）10002.3 胶带速度(m/s)3.152.4 储藏胶带长度（m）1002.5 传动滚筒直径（mm）8302.6 改向滚筒直径(mm)机头滚筒630机尾滚筒5002.7 托辊直径（mm）1082.8胶带规格1250S煤矿井下用阻燃钢丝绳芯输送带胶带宽度（mm）1000胶带纵向拉伸强度（N/mm）12502.9 主电机型号YBYB-200功率（kw）2X200转数（r/min）1480电压（V）660/11402.10 电力液压推杆制动器电机型号YBOZ25-2制动轮直径（mm）500制动力矩（N.m）2500电动功率（kw）0.25电机电压（V）1272.11 矿用隔爆型真空磁力起动器型号QJZ-300/1140A 2.12可逆真空磁力起动器型号QBZ-80ND/660（380）2.13 输送机保护装置型号APL-I2.14 逆止器型号NJ2202.15 减速器型号JS2002.16 机头部尺寸（长X宽X高）12377X3176X20002.17 机尾部尺寸（长X宽X高）2270X1640X8902.18 整机重量（t）约93.366（不含胶带）3 结构概述DSJ100/100/2X200型伸缩带式输送机由机头传动装置、储带装置、张紧装置、机身、机尾等组成。

3.1机头传动装置机头传动装置由传动装置、传动架、传动滚筒、延伸架、加长架等组成。

（见图一）3.1.1传动装置传动装置由电动机、电力液压推杆制动器、减速器、联结底座、传动部底座等组成。

（见图二）电动机直接安装在联结底座上，电动机输出轴与弹性连轴器(或液力偶合器)相接，如配电气软启动装置具有空载启动，逐渐加速，降低电动机启动电流提高电机和胶带的使用寿命等特点。

本产品执行标准：MT820-2006MT/T154.4-1995煤矿用带式输送机型号的组成及含义举例如下:本系列产品包括以下型号:DTC65/10/2×30S、DTC65/10/2×55S、DTC65/10/132S、DTC65/10/90S、DTC80/15/2×55S、DTC80/15/2×75S、DTC80/15/160S、DTC80/15/2×132S、DTC80/15/250S、DTC80/20/2×250S、DTC80/20/315S、DTC80/20/2×315S、DTC100/25/2×220S、DTC100/25/2×250S、DTC100/25/2×315S、DTC100/25/2×450S、DTC120/40/2×500S、DTC120/40/2×630S。

1.概述DTC带式输送机是指布置倾角为20°~30°的带式输送机，适用于输送容重为0.4 ~ 2.5吨/米³的散状物料或成件物品,既可用于向上运输,也可用于向下运输 ;向下运输时,其允许最大倾角为向上输送允许最大倾角的80％。

本机型采用单电机单滚筒或单电机双滚筒或双电机双滚筒驱动,采用深槽托棍组,根据所运物料的粒度，湿度和角度配花纹输送带或者普通输送带,减速机配逆止器,并配备有制动装置。

2.结构特征与工作原理本输送机由驱动装置,机身,机尾和清扫装置等组成。

驱动装置由驱动部，传动机架，传动滚筒等组成。

驱动部由电机，减速机，偶合器，逆止器，制动器，驱动装置架等组成。

驱动装置通过齿销联轴装置传递扭矩给传动滚筒，从而带动整个输送机转动起来，完成输送工作。

机身为螺栓连接的钢架落地结构，主要由上托辊，下托辊，中间架，中间架支腿等组成，主要作用是承载输送带和所运物料。

本机型的拉紧装置一般情况下设在机尾，有手动蜗轮张紧装置机尾和重载车式拉紧机尾两种形式，分别由机尾滚筒和机尾架组成。

SDJ-150型胶带输送机（张家口煤机厂）带式输送机是以输送带作为运输物料的机械。

又叫输送带运输机，胶带输送机，现场简称皮带机。

由于我国煤炭资源丰富，分布广泛、地质条件各异。

为适应各类地区运输条件，先后设计生产了多种型式的带式输送机。

概括起来，主要有三种类型：1.固定机架带式输送机，可分为固定式与解体移动式两种型式。

固定主要用于矿井地面工业广场范围内主要货载的运输，也可用于斜井提升。

解体移动式容易拆解、运输、安装，适用于工作地点经常变动的采区巷道内。

2.绳架式带式输送机，机身完全由支架和钢丝绳悬吊。

主要用于采区平巷和采区斜巷的一种运输设备。

3.钢丝绳牵引带式输送机或钢丝绳芯带式输送机，是以钢丝绳作为牵引机构或以钢丝绳增强输送带强度的大能力长远距离的运输设备。

用于斜井提升及主运输大巷长距离的运输。

带式输送机用于沿顷斜巷道向上运输时输送带的槽形角在30º时，能适应的最大允许倾角应较货载与输送带间的滑动摩擦角一般为10º～15º之间；沿倾斜巷道向下运输时，最大允许倾角为向上运输时最大允许倾角的80%。

对于原煤，沿倾斜巷向上不得超过20º。

沿倾斜向下运输时不得大于18º。

但是考虑到煤质、块度和含水情况的差别，一般采用沿倾向上不超过18º。

沿倾斜向下不得超过15º。

带式输送机不宜运送有棱角的货载，因为此时输送带磨损严重，使输送带的使用寿命大大降低。

此外普通型带式运输机不能适应于弯曲的巷道条件。

随着矿井的发展，对某些矿井的煤层倾角为极倾斜煤层为满足在这样的特殊条件下，现已经研制成功适应与此特殊条件下的带式输送机，而且得到了广泛的应用，上运坡度已经达到30º。

平顶山煤业集团十一矿1991年安装的带式输送机上运倾角达到了30º。

目前我国生产的带式输送机能够满足不同工况条件下使用。

型号主要有以下几种系列：SQD、STJ、SG、SSD、SSG、SSJ、SJ、STD、APJ、DSP、DTC、DTL、SDJ等。

DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书山西晋煤集团金鼎煤机矿业有限责任公司二〇一〇年十一月DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围：1.1 用途：DSJ100/80/160型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面中，它是一种较好的顺槽运输设备，随着工作面的不断推移，它能随着顺槽长度的变化而变化。

尾端配刮板转载机，与工作面输送机相接。

(参看图1)1.2 适用范围DSJ100/80/160型可伸缩带式输送机是在DSJ100/63/125型可伸缩带式输送机的基础上，通过提高带速来增加运输量，以满足厚煤层综采配套需要，它适用于3.5~4.5m厚煤层综采工作面的顺槽运输。

2 型号、基本参数及技术特性：2.1型号含义说明：电动机功率160kW运输能力800t/h输送带宽度 100cm机架式伸缩式带式输送机2.2 技术特征：输送量……………………………………………………800吨/小时输送长度…………………………………………………1000米输送带宽度………………………………………………1000毫米输送带速度…………………………………………………2.5米/秒储带长度……………………………………………………100米主电机型号…………………………………………………YSB-160功率…………………………………………………………160千瓦电压………………………………………………………… 660/1140伏转速…………………………………………………………1475转/分减速器型号…………………………………………………PQ-400总速比………………………………………………………19.867液力偶合器…………………………………………………YL—560 传动滚筒直径………………………………………………φ630毫米传动滚筒个数…………………………………………………2个卸载滚筒直径…………………………………………φ400毫米改向滚筒直径……………………………………φ400、φ320毫米承载托滚直径…………………………………………φ108毫米张紧绞车电机型号……………………………………………JH2-5功率…………………………………………………………7.5千瓦电压………………………………………………………660/380伏绳速……………………………………………………… 10.2米/分最大牵引力…………………………………………………50千牛与转载机搭接长度……………………………………………12米机头外型尺寸……………………………3450×2539×1641毫米机尾外型尺寸……………………………16300×1606×678毫米机器总重量……………………………………………94060公斤3 结构特征及工作原理3.1结构特征3.1.1采用了具有弹簧挂钩可变槽角托辊组，承载量大，运行平稳，不易跑偏。

使用说明书（执行标准MT820-2006、MT/T901-2000）产品名称:带式输送机产品型号: DSJ / /目录1、概述 (1)2、使用环境及工作条件 (1)3、产品型号含义 (1)4、主要技术特性 (1)5、工作原理 (6)6、结构概述 (6)7、安装、调整 (11)8、使用、操作 (14)9、保养、维护 (16)10、故障分析与排除 (18)11、运输、贮存 (20)12、安全警示 (20)13、其他 (24)一、概述1．产品特征可伸缩胶带输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了贮带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入贮带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。

2．主要用途及适用范围伸缩带式输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。

用于顺槽运输时，尾端配带式转载机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

二、使用环境及工作条件1环境温度为-10℃~+40℃；环境相对湿度不超过95%（25℃时）。

2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。

4有被水淋或局部有输送煤泥水的运行情况。

5工作制为连续型。

三、产品型号含义驱动功率（2台22KW电动机）输送量200t/h带宽650mm钢架落地式伸缩煤矿用带式输送机示例：带宽800mm、输送量400t/h、2台40KW电动机驱动，伸缩钢架落地式煤矿带式输送机。

标注为：DSJ80/40/2×40四、主要技术特性A、DSJ65/20/2×22型带式输送机1.输送量吨/小时 2002.输送长度米 6003.输送带速度米/秒 1.64.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ5007.卸载改向滚筒直径毫米Φ3208.机尾改向滚筒直径毫米Φ3209.托辊直径毫米Φ8910.贮带部分改向滚筒直径毫米φ320、φ10811.输送带规格 680S整芯阻燃带宽度毫米 650纵向拉断强度牛顿/毫米 75012.主电机型号 JDSB-22功率千瓦 2×22转速转/分 1470电压伏 380/66013.减速机型号 JS-22速比 24.0314.液力偶合器 YOXD40015.张紧及机尾牵引绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4230×1751×152517.机尾外形尺寸（长×宽×高）毫米 16922×1099×70618.总重千克 45243B、DSJ80/40/2×40型带式输送机1.输送量吨/小时 4002.输送长度米 601.9743.输送带速度米/秒 24.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ5007.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ3209.托辊直径毫米Φ8910.贮带部分改向滚筒直径毫米φ320、φ10811.输送带规格 800S整芯阻燃带宽度毫米 800纵向拉断强度牛顿/毫米 86012.主电机型号 DSB-40功率千瓦 2×40转速转/分 1470电压伏 380/66013.减速机型号JS40Ⅱ速比 18.449414.液力偶合器 YOXD40015.张紧及机尾牵引绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4230×1961×152517.机尾外形尺寸（长×宽×高）毫米 16922×1299×70618.总重千克 49730C、DSJ100/63/2×75型带式输送机1.输送量吨/小时 6302.输送长度米 10003.输送带速度米/秒 1.94.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ6307.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ320、φ20011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 YBS-75功率千瓦 2×75转速转/分 1470电压伏 660/114013.减速机型号JS75速比 24.4375814.液力偶合器 YOXD45015.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸（长×宽×高）毫米 4755×2266×161517.机尾外形尺寸（长×宽×高）毫米 16922×1586×68618.总重千克 96753.5D、DSJ100/70/2×125型带式输送机1.输送量吨/小时 7002.输送长度米 6003.输送带速度米/秒 2.54.贮藏胶带长度米 1005.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ8007.卸载改向滚筒直径毫米Φ5008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ400、φ32011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 JDSB-125功率千瓦 2×125转速转/分 1470电压伏 660/114013.减速机型号JS125速比 24.4375814.液力偶合器 YOXD500-400/E80 15.电液制动器型号 MYWZ5制动力矩牛顿.米 1200退距毫米 1.6推动器型号 BEd-80/6电压伏 380/660功率瓦 380推力牛顿 800行程毫米 6016.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 660/114017.机头传动部分外形尺寸（长×宽×高）毫米 5535×2654×175018.机尾外形尺寸（长×宽×高）毫米 15440×1586×75219.总重千克 92809五、工作原理本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运输设备。

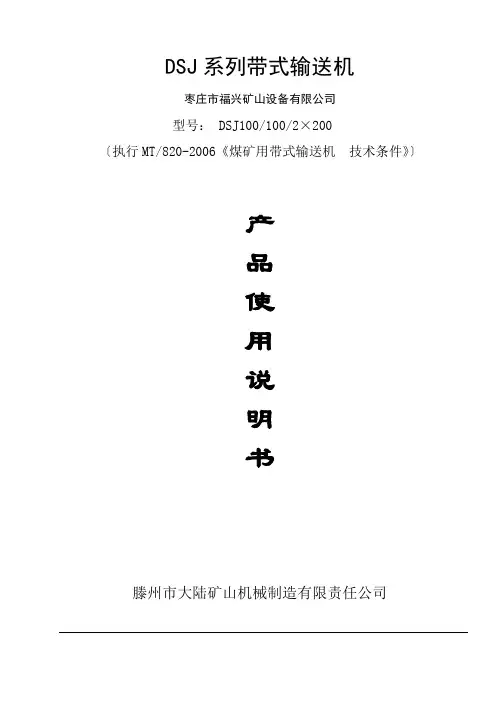

DSJ系列带式输送机枣庄市福兴矿山设备有限公司型号： DSJ100/100/2×200〔执行MT/820-2006《煤矿用带式输送机技术条件》〕产品使用说明书滕州市大陆矿山机械制造有限责任公司2009年4月1日出版目录一、概述 (2)二、型号编制及含义说明 (2)三、主要技术参数 (2)四、产品特点 (2)五、工作原理和结构特征 (3)六、安装和调试 (5)七、使用操作 (6)八、维修与修理 (7)九、警示语 (7)十、润滑表、易损件明细表 (7)一、概述1、总体简介带式输送机主要用于综合机械化采煤工作面的顺槽输送，也可用于一般工作面的顺槽和巷道掘进运输部位，用于顺槽运输的机尾部配刮板输送机与工作面运输机相接；用于巷道掘进运输时，机尾部配皮带机转载机与掘进机相接。

2、工作条件（1）环境温度为-10°～＋40°C，环境相对湿度不超过95％〔25°C时〕；（2）周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量；（3）输送物料应为容重小于是2.0t/m的各种不规则形状的原煤和矸石；（4）有被水淋或局部有煤泥水的运行情况；（5）工作制为连续型。

3、产品执行标准MT820-2006 煤矿用带式输送机技术条件二、型号编制及含义说明D S J / / ×单个电机功率(KW)电机个数（单台省略）输送量（t/h）带宽（cm）钢架可伸缩式煤矿用带式输送机示例：DSJ100/63/2×75表示：带宽1000mm、输送量630T/h、电机功率为75kw的双电机驱动的可伸缩带式输送机。

三、主要技术参数1、带式输送机主要技术参数见表1。

四、产品特点1、转载机与输送机机尾进行合理搭接，即具有可供工作面快速推进，也可通过储带装置使机身得到伸长和缩短，能有效地提高顺槽运输能力，加快回采和掘进速度。

2、非固定部分的机身，采用无螺栓连接的快速可拆支架，并配有可调H型支架，结构简单，拆装方便，劳动强度低，操作时间短。

DTC系列煤矿用带式输送机使用说明书(安装、使用本产品前请仔细阅读使用说明书>中华人民共和国目录概述 ------------------------------------------------- 32.结构特征与工作原理------------------------------ 33.主要技术特征--------------------------------------- 44.安装，调试，试运行------------------------------ 75.维护与定期检查------------------------------------ 9润滑---------------------------------------------------10运输-------------------------------------------------- 108.开箱及检查------------------------------------------119.输送机附图------------------------------------------1110.输送机易损件明细表------------------------------13其它---------------------------------------------------17本产品执行标准：MT820-2006《煤矿用带式输送机技术条件》本产品型号说明：型号依据标准MT/T154.4-1995《煤矿用带式输送机型号编制方法》煤矿用带式输送机型号的组成及含义举例如下:本系列产品包括以下型号:DTC65/10/2×30S、DTC65/10/2×55S、DTC65/10/132S、DTC65/10/90S、DTC80/15/2×55S、DTC80/15/2×75S、DTC80/15/160S、DTC80/15/2×132S、DTC80/15/250S、DTC80/20/2×250S、DTC80/20/315S、DTC80/20/2×315S、DTC100/25/2×220S、DTC100/25/2×250S、DTC100/25/2×315S、DTC100/25/2×450S、DTC120/40/2×500S、DTC120/40/2×630S。

DSJ80/40/2×90带式输送机执行标准：MT820-2006 &MT/T901-2000使用说明书忻州市三源煤矿机械有限公司二零一一年五月目录一、用途与特点 (2)二、使用条件 (2)三、安全警示 (2)四、产品型号含义 (3)五、技术参数 (3)六、结构概述 (4)七、安装使用 (5)八、使用维护及注意事项 (6)九、润滑 (6)十、附图 (8)一、用途和特点：1. DSJ系列型可伸缩皮带输送机主要用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进机运输系统。

用于顺槽运输时机尾配置刮板转载机与工作面运输机相接，用于巷道掘进运输时机尾配皮带转载机与掘进机相接。

2.DSJ系列型皮带运输机的主要特点：2.1 转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2.2 非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

2.3 皮带张紧装置采用张紧绞车拖动代替人工张紧，并装有张力指示器和张力缓冲器，用以观察。

调解皮带的张紧度和缓冲机器在启动时皮带的张力。

2.4 主滚筒外层包胶摩擦系数大，初张力小，胶带张力亦小2.5 主传动滚筒轴与减速器采用液力耦合器联接，结构紧凑，传递扭矩大，效率高。

2.6 全机所用托辊全部采用矿用轴承高耐磨橡胶密封圈和冲压轴承座与薄壁钢管焊接结构，托辊重量轻，转动灵活，阻力系数小，密封性能好。

2.7 承载段采用挂钩可变槽角铰接托辊，成槽性好，承载量大，运行平稳皮带不易跑偏。

2.8全机所用的槽形托辊、下托辊、同一类的改向滚筒尺寸规格统一，都可通用互换，有很好的通用性，便于管理。

二、使用条件：1. 环境温度为-10°C～40°C；环境相对湿度不超过95％（25°C）。

2. 周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。

型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围本机为大功率可伸缩带式输送机，是一种电力拖动摩擦传动的散料连续输送机械。

主要用于综合机械化采煤工作面顺槽输送原煤。

随着工作面的不断推移，它能随着顺槽长度的变化而变化。

尾端配刮板转载机，与工作面输送机相接。

2 型号、基本参数及技术特性： 2.1型号含义说明：1800t/h cm2.2 主要技术参数3 结构特征及工作原理该机械具有常规的可伸缩带式输送机的基本结构与特性之外，还具有以下特征：1.各主要元部件实现了小型化、通用化、组合化，便于装拆运输。

2.机头传动部采用电动机、弹性柱销连轴器、液力制动器、直交轴减速器和底座组成。

驱动装置前部的减速器输出轴通过鼓形齿式联轴器与传动滚筒的出轴相联，驱动装置底座用联接梁与传动机架连接固定。

结构紧凑、体积小、重量轻便于安装调整。

3.采用电动绞车自动张紧装置，通过电阻应变式张力传感器拟反应张力变化，由电控系统比较并控制绞车正反转，使输送带张力保持在设定的范围之内。

4.采用摩擦牵引式卷带装置，可保证卷带速度恒定，且卷带能力大，卷带芯轴可拆。

5.绞车随动牵引式机尾，牵引力大，移动速度快，连续行程长，有放置工作面开关和泵站的开关架，受料缓冲性能好。

6.选用变频软启动装置，可实现可控软启动；采用PLC 控制装置多机功率平衡,带速同步,自动张紧及动作保护,信号、通讯、联络等综合功能的自动控制，并具有清晰直观的状态和参数显示。

3.1机头由卸煤架、传动机架和驱动装置等组成（参见附图1）卸煤架在传动机架的前方，向前伸出卸煤臂，承载带运来的物料，经卸载滚筒卸下，输送带也由此返回到传动滚筒。

卸载滚筒下面设有清扫器，用于清扫粘在带上的物料层。

传动机架是三角架结构，它前联卸载架、后联储带转向架，右（或左）与驱动装置相联，其上装有两个传动滚筒，驱动方式为双电机双滚筒驱动。

传动滚筒表面保有人字形胶层，以增大摩擦。

轴与筒体之间用涨套联接，筒体为高强度的铸焊结构。

DTL 带式输送机使用说明书执行标准：MT 820-2006公司名称2010 年1 月编制目录一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2二、型号编制及含义说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2三、技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3四、产品特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4五、工作原理和结构特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5六、安装与调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6七、使用和操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8八、维护与修理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9九、警示语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十、润滑表及易损件表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 十一、附图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12带式输送机使用说明书一、概述带式输送机，利用螺栓与巷道地面紧固的连接在一起。

具有结构简便、易于安装、运行可靠等优点, 主要是用于煤矿主巷道运输。

工作条件：1.1 输送物料为散状的不规则形状煤或矸石。

1.2 工作环境空气成分符合《煤矿安全规程》（2006 年）中第一百条的规定。

1.3 工作环境允许存在淋水现象。

1.4 输送机零部件能适应在搬运和安装过程中出现的正常碰撞情况。

1.5 使用环境温度-10 ℃- +40 ℃2、执行标准：MT820-2006《煤矿用带式输送机技术条件》二、型号编制及含义说明D T L上运功率（kW）输送量× 10（t/h）带宽（cm）钢架落地通用带式输送机三、技术参数产品名称带式输送机带式输送机带式输送机及型号DTL120/180/3 ×355 DTL120/120/2×315 DTL120/150/2 ×250 带宽(mm) 1200 1200 1200输送量(t/h) 1800 1200 1500输送长度(m) 1900 1900 1600胶带速度(m/s) 4.0 3.15 3.15 倾角( °) 0 0 0～1阻燃输送带规格ST/S2000 ST/S2000 2000S传动滚筒直径(mm) φ1024 1024 φ1000改向滚筒直径(mm) φ1024/ φ824/ φ520 φ1024/ φ824/ φ520 φ1000/ φ800/ φ630 托辊直径(mm) φ133 φ133 φ133上托辊间距(m) 1.5 1.5 1.5下托辊间距(m) 3.0 3.0 3.0减速器型号H3SH12 H3SH12 B3SH11减速器速比20 25 25电机型号YB2-400S-4 YB2-355L2-4 YBK2-355M2-4 电机功率(kW) 355 315 250 电机电压660/1140 660/1140 660/1140偶合器型号无无无张紧方式液压自动张紧绞车液压自动张紧绞车液压自动张紧绞车拉紧行程18m 18m 4.8m 全机总重(kg) 291211 283998 205374产品名称带式输送机带式输送机带式输送机及型号DTC100/50/500 DTL100/63/2 ×250S DTL100/40/2 ×200S 带宽(mm) 1000 1000 1000输送量(t/h) 500 630 400输送长度(m) 550 1000 1260胶带速度(m/s) 2.5 2.0 2.0 倾角( °) 22 8 平均8阻燃输送带规格ST/S2000 ST/S1600 ST/S1600传动滚筒直径(mm) φ1030 φ1000 φ1000φ1024/ φ824/ φ630/φ1000/ φ630/ φ400 φ1000/ φ800/ φ500 改向滚筒直径(mm)φ500托辊直径(mm) φ108 φ108 φ108上托辊间距(m) 1.2 1.5 1.5下托辊间距(m) 3.0 3.0 3.0减速器型号H3SH15 ZSY-500 ZSY-500减速器速比31.5 40 40电机型号YB450M2-4 YBK2-355M2-4 YB2-315L2-4 电机功率(kW) 500 250 200 电机电压6KV 660/1140 660/1140偶合器型号YOTcx650B YOXD650 YOTcx560B 张紧方式重锤张紧液压自动张紧绞车液压自动张紧绞车拉紧行程 2.5m 9m 10m 全机总重(kg) 101896 124321 139350产品名称带式输送机带式输送机带式输送机及型号DTL100/90/2 ×160 DTL100/60/2 ×132 DTL100/50/2 ×110 带宽(mm) 1000 1000 1000输送量(t/h) 900 600 500输送长度(m) 1300 800 800胶带速度(m/s) 2.5 2.0 2.0 倾角( °) 0 3 3阻燃输送带规格1250S 800S 800S传动滚筒直径(mm) φ630 φ630 φ630改向滚筒直径(mm) φ500/ φ320/ φ200 φ500/ φ320/ φ200 φ500/ φ320/ φ200 托辊直径(mm) φ108 φ108 φ108上托辊间距(m) 1.5 1.5 1.5下托辊间距(m) 3.0 3.0 3.0减速器型号B3SH09 DCY355 DCY355 减速器速比20 25 25电机型号YB2-315L1-4 YB2-315M-4 YBK2-315S-4 电机功率(kW) 160 132 110电机电压偶合器型号660/1140 660/1140YOXD500660/1140YOXD500张紧方式回柱绞车张紧回柱绞车张紧回柱绞车张紧拉紧行程6m 6m 6m全机总重(kg) 83599 58397.6 58397.6产品名称带式输送机带式输送机带式输送机及型号DTL100/70/2 ×90 DTL100/63/2 ×75 DTL80/40/2 ×75S 带宽(mm) 1000 1000 800输送量(t/h) 700 630 400输送长度(m) 1000 1000 1000胶带速度(m/s) 2.5 2.0 2.0 倾角( °) 0 0 5阻燃输送带规格800S 680S 800S传动滚筒直径(mm) φ630 φ630 φ630改向滚筒直径(mm) φ400/ φ320/ φ200 φ400/ φ320/ φ200 φ400/ φ320/ φ200 托辊直径(mm) φ108 φ108 φ89上托辊间距(m) 1.5 1.5 1.5下托辊间距(m) 3.0 3.0 3.0减速器型号JS90 JS75 JS75减速器速比20 20 25电机型号YBS-90 YBS-75 YBS-75 电机功率(kW) 90 75 75 电机电压660/1140 660/1140 660/1140偶合器型号YOXD450 YOXD450 YOXD450张紧方式回柱绞车张紧回柱绞车张紧回柱绞车张紧拉紧行程6m 6m 6m 全机总重(kg) 58373.6 62053 47450产品名称带式输送机带式输送机带式输送机及型号DTL80/40/2 ×55 DTL80/40/2 ×40 DTL80/20/30 带宽(mm) 800 800 800输送量(t/h) 400 400 200 输送长度(m) 510 800 300胶带速度(m/s) 2.0 2.0 1.6 倾角( °) 0 0 0阻燃输送带规格800S 680S 680S传动滚筒直径(mm) φ500 φ500 φ450改向滚筒直径(mm) φ400/ φ320/ φ200 φ400/ φ320/ φ200 φ320 托辊直径(mm) φ89 φ89 φ89上托辊间距(m) 1.5 1.5 1.5下托辊间距(m) 3.0 3.0 3.0减速器型号JS75 JS40ⅡJS30Ⅰ减速器速比20 20 20电机型号DSB-55Q DSB-40 YB2-200L-4 电机功率(kW) 55 40 30 电机电压660/1140 660/1140 660/1140 偶合器型号YOXD450 YOXD400 YOXD400 张紧方式回柱绞车张紧回柱绞车张紧蜗轮蜗杆手动张紧拉紧行程6m 6m 2.6m 全机总重(kg) 25046 35050 14405产品名称带式输送机带式输送机及型号DTL65/15/2 ×37 DTL65/10/30 带宽(mm) 650 650输送量(t/h) 150 100输送长度(m) 175 300胶带速度(m/s) 2.0 1.6 倾角( °) 15～0 0阻燃输送带规格680S 680S传动滚筒直径(mm) φ450 φ450改向滚筒直径(mm) φ320 φ320托辊直径(mm) φ89 φ89上托辊间距(m) 1.5 1.5下托辊间距(m) 3.0 3.0减速器型号JS37ⅠJS30Ⅰ减速器速比17.43 20电机型号YBK2-225S-4 YB2-200L-4 电机功率(kW) 37 30 电机电压660/1140 660/1140偶合器型号YOXD400 YOXD400 张紧方式蜗轮蜗杆手动张紧蜗轮蜗杆手动张紧拉紧行程 2.6m 2.6m 全机总重(kg) 10791.3 14405四、产品特点：1、整机固定在巷道底板上，机身采用螺栓连接的落地结构。

DTC系列煤矿用带式输送机使用说明书(安装、使用本产品前请仔细阅读使用说明书)中华人民共和国目录1.概述------------------------------------------------- 32.结构特征与工作原理------------------------------ 33.主要技术特征--------------------------------------- 44.安装，调试，试运行------------------------------ 75.维护与定期检查------------------------------------ 96.润滑---------------------------------------------------107.运输-------------------------------------------------- 108.开箱及检查------------------------------------------119.输送机附图------------------------------------------1110.输送机易损件明细表------------------------------1311.其它---------------------------------------------------17本产品执行标准：MT820-2006《煤矿用带式输送机技术条件》本产品型号说明：型号依据标准MT/T154.4-1995《煤矿用带式输送机型号编制方法》煤矿用带式输送机型号的组成及含义举例如下:本系列产品包括以下型号:DTC65/10/2×30S、DTC65/10/2×55S、DTC65/10/132S、DTC65/10/90S、DTC80/15/2×55S、DTC80/15/2×75S、DTC80/15/160S、DTC80/15/2×132S、DTC80/15/250S、DTC80/20/2×250S、DTC80/20/315S、DTC80/20/2×315S、DTC100/25/2×220S、DTC100/25/2×250S、DTC100/25/2×315S、DTC100/25/2×450S、DTC120/40/2×500S、DTC120/40/2×630S。

DSJ100/100/2X200型带式输送机使用维护说明书MT/T901–2000铁煤集团机械制造有限责任公司1 用途、使用范围及型号代号含义1.1用途、使用范围：本机主要用于高产高效综采工作面的顺槽运输。

1.2型号代号含义：2 主要技术特征2.1 输送量（t/h）10002.2 输送长度（m）（倾角不大于3°）10002.3 胶带速度(m/s)3.152.4 储藏胶带长度（m）1002.5 传动滚筒直径（mm）8302.6 改向滚筒直径(mm)机头滚筒630机尾滚筒5002.7 托辊直径（mm）1082.8胶带规格1250S煤矿井下用阻燃钢丝绳芯输送带胶带宽度（mm）1000胶带纵向拉伸强度（N/mm）12502.9 主电机型号YBYB-200功率（kw）2X200转数（r/min）1480电压（V）660/11402.10 电力液压推杆制动器电机型号YBOZ25-2制动轮直径（mm）500制动力矩（N.m）2500电动功率（kw）0.25电机电压（V）1272.11 矿用隔爆型真空磁力起动器型号QJZ-300/1140A 2.12可逆真空磁力起动器型号QBZ-80ND/660（380）2.13 输送机保护装置型号APL-I2.14 逆止器型号NJ2202.15 减速器型号JS2002.16 机头部尺寸（长X宽X高）12377X3176X20002.17 机尾部尺寸（长X宽X高）2270X1640X8902.18 整机重量（t）约93.366（不含胶带）3 结构概述DSJ100/100/2X200型伸缩带式输送机由机头传动装置、储带装置、张紧装置、机身、机尾等组成。

3.1机头传动装置机头传动装置由传动装置、传动架、传动滚筒、延伸架、加长架等组成。

（见图一）3.1.1传动装置传动装置由电动机、电力液压推杆制动器、减速器、联结底座、传动部底座等组成。

（见图二）电动机直接安装在联结底座上，电动机输出轴与弹性连轴器(或液力偶合器)相接，如配电气软启动装置具有空载启动，逐渐加速，降低电动机启动电流提高电机和胶带的使用寿命等特点。

DSJ80/40/2×40带式输送机使用维护说明书目录1、概述 (2)2、技术特征 (3)3、结构特征及工作原理 (4)4、安装、调试 (8)5、使用维护及操作 (11)6、故障分析与排除 (13)7、保养与维修 (14)8、易损件清单 (16)9、运输及贮存 (17)10、安全警示 (17)执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》1、概述：1.1本机特点：1.1.1本机设有贮带装置，可实现机身伸缩，能确保回采、掘进工作面快速推进和有效地提高顺槽运输能力；1.1.2非固定部分机身采用无螺栓连接，结构简单，拆、装快速、方便、劳动强度小、对顺槽运输适应性强。

1.2用途：本机适用于环境温度－10～40℃、煤炭容重小于2.0吨/米3、输送量小于或等于4000吨/小时、巷道底板平稳的综采顺槽面、采区上（下）山和巷道掘进运输系统。

1.3使用环境条件：1.3.1工作环境温度－10～40℃；1.3.2工作中允许局部短时洒水；1.3.3周围空气中的成分不得超过《煤炭安全规程》（2010年版）中所规定的安全含量；1.3.4运输物料应为容重小于2.0吨/米3的各种不规则形状的原煤和矸石。

1.4型号及符号含义：1.41型号：DSJ80/40/2×40型1.4.2符号含义：D S J 80 / 40 / 2×40电机功率2×40千瓦输送量400吨/小时带宽80厘米钢架落地伸缩带式输送机2、技术特征：2.1输送量…………………………………………400吨/小时2.2输送长度………………………………………800米2.3带速……………………………………………2米/秒2.4主电动机：型号………………………………………………DSB40功率………………………………………………2×40千瓦转速………………………………………………1470转/分电压………………………………………………660伏2.5贮藏输送带长度………………………………50米2.6与转载机搭接最大长度………………………12米2.7传动滚筒直径…………………………………500毫米2.8改向滚筒直径……………………机头400毫米，机尾320毫米2.9托辊直径………………………………………89毫米2.10输送带：型号…………………………………………………800S输送带性质…………………………………………阻燃输送带纵向拉断强度………………………………………860牛顿/毫米2带宽…………………………………………………带宽80厘米2.11液力偶合器：型号…………………………………………………YOXD400工作介质……………………………………………难燃液或水2.12减速器：型号…………………………………………………JS40传动比………………………………………………24.452.13张紧绞车：型号…………………………………………………JZB-0.9电动机转速…………………………………………1445转/分功率…………………………………………………4千瓦电压…………………………………………………380/660伏绞车绳速………………………………………0.117~0.143米/秒牵引力………………………………………………9千牛2.14机尾外形尺寸（长×宽×高）：……………16292x1294x655毫米2.15总重………………………………………………49730公斤3、结构特征及工作原理：3.1结构特征（见图1）3.1.1机头部：（见图2）机头部由卸煤架、机头架及驱动装置组成。
