输送带规格说明

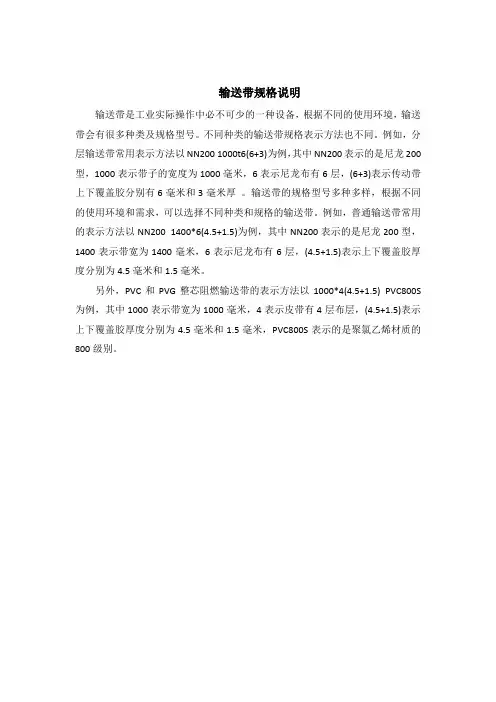

输送带是工业实际操作中必不可少的一种设备，根据不同的使用环境，输送带会有很多种类及规格型号。
不同种类的输送带规格表示方法也不同。
例如，分层输送带常用表示方法以NN200 1000t6(6+3)为例，其中NN200表示的是尼龙200型，1000表示带子的宽度为1000毫米，6表示尼龙布有6层，(6+3)表示传动带上下覆盖胶分别有6毫米和3毫米厚。
输送带的规格型号多种多样，根据不同的使用环境和需求，可以选择不同种类和规格的输送带。
例如，普通输送带常用的表示方法以NN200 1400*6(4.5+1.5)为例，其中NN200表示的是尼龙200型，1400表示带宽为1400毫米，6表示尼龙布有6层，(4.5+1.5)表示上下覆盖胶厚度分别为4.5毫米和1.5毫米。
另外，PVC和PVG整芯阻燃输送带的表示方法以1000*4(4.5+1.5) PVC800S 为例，其中1000表示带宽为1000毫米，4表示皮带有4层布层，(4.5+1.5)表示上下覆盖胶厚度分别为4.5毫米和1.5毫米，PVC800S表示的是聚氯乙烯材质的800级别。
输送带规格有哪些_输送带规格型号表输送带（conveyingbelt）又叫运输带，是用于皮带输送带中起承载和运送物料作用的橡胶与纤维、金属复合制品，或者是塑料和织物复合的制品。
输送带广泛应用于水泥、焦化、冶金、化工、钢铁等行业中输送距离较短、输送量较小的场合。
皮带输送机在农业、工矿企业和交通运输业中广泛用于输送各种固体块状和粉料状物料或成件物品，输送带能连续化、高效率、大倾角运输，输送带操作安全，输送带使用简便，维修容易，运费低廉，并能缩短运输距离，降低工程造价，节省人力物力。
输送带根据市场需求的变化，不断的衍生出多种输送带规格，多种输送带规格型号。
下面根据用途、根据材质、形状来介绍下输送带规格型号种类。
输送带规格型号常用表示方法：以NN200 1000t6(6+3)为例,NN200表示的是尼龙200型,1000-表示带子的宽度,6-表示尼龙布层数,(6+3)-表示输送带上下覆盖胶分别有6毫米和3毫米厚。
1、按输送带使用用途可以分为：防油、防滑、爬坡、防酸碱输送防热、防寒、防燃、防腐蚀、防潮、防低温、防高温、耐油、耐热、耐寒、耐低温、耐高温、耐酸碱和阻燃输送带。
2、输送带按带芯材质可以分为：整体带芯阻燃输送带、分层织物芯输送带和钢丝绳芯输送带。
其中整体带芯阻燃输送带又分为PVC整芯阻燃输送带和PVG整芯阻燃输送带两种；分层织物芯输送带分为棉帆布输送带、尼龙帆布输送带和聚酯帆布输送带；钢丝绳芯输送带可分为普通型、煤矿用阻燃型以及防撕裂型。
3、按表现形状分：平面形、挡边型、隔板式、管式、花纹形。
下面就每一种输送带的特点用途及规格型号做一下简单介绍，希望能给读者提供参考和帮助。
PVC、PVG输送带性能特点和主要用途：◆性能特点1．具有优异的阻燃性、良好的导电性；2．带体不脱层、伸长小、抗冲击、耐撕裂；3．带体轻、强力高、成槽性好4．PVC输送带适用于倾角16度以下的干燥条件下的物料输送；PVG输送带适用于倾角20度以下的潮湿有水物料的输送。
SDJ-150型胶带输送机（张家口煤机厂）带式输送机是以输送带作为运输物料的机械。
又叫输送带运输机，胶带输送机，现场简称皮带机。
由于我国煤炭资源丰富，分布广泛、地质条件各异。
为适应各类地区运输条件，先后设计生产了多种型式的带式输送机。
概括起来，主要有三种类型：1.固定机架带式输送机，可分为固定式与解体移动式两种型式。
固定主要用于矿井地面工业广场范围内主要货载的运输，也可用于斜井提升。
解体移动式容易拆解、运输、安装，适用于工作地点经常变动的采区巷道内。
2.绳架式带式输送机，机身完全由支架和钢丝绳悬吊。
主要用于采区平巷和采区斜巷的一种运输设备。
3.钢丝绳牵引带式输送机或钢丝绳芯带式输送机，是以钢丝绳作为牵引机构或以钢丝绳增强输送带强度的大能力长远距离的运输设备。
用于斜井提升及主运输大巷长距离的运输。
带式输送机用于沿顷斜巷道向上运输时输送带的槽形角在30º时，能适应的最大允许倾角应较货载与输送带间的滑动摩擦角一般为10º～15º之间；沿倾斜巷道向下运输时，最大允许倾角为向上运输时最大允许倾角的80%。
对于原煤，沿倾斜巷向上不得超过20º。
沿倾斜向下运输时不得大于18º。
但是考虑到煤质、块度和含水情况的差别，一般采用沿倾向上不超过18º。
沿倾斜向下不得超过15º。
带式输送机不宜运送有棱角的货载，因为此时输送带磨损严重，使输送带的使用寿命大大降低。
此外普通型带式运输机不能适应于弯曲的巷道条件。
随着矿井的发展，对某些矿井的煤层倾角为极倾斜煤层为满足在这样的特殊条件下，现已经研制成功适应与此特殊条件下的带式输送机，而且得到了广泛的应用，上运坡度已经达到30º。
平顶山煤业集团十一矿1991年安装的带式输送机上运倾角达到了30º。
目前我国生产的带式输送机能够满足不同工况条件下使用。
型号主要有以下几种系列：SQD、STJ、SG、SSD、SSG、SSJ、SJ、STD、APJ、DSP、DTC、DTL、SDJ等。

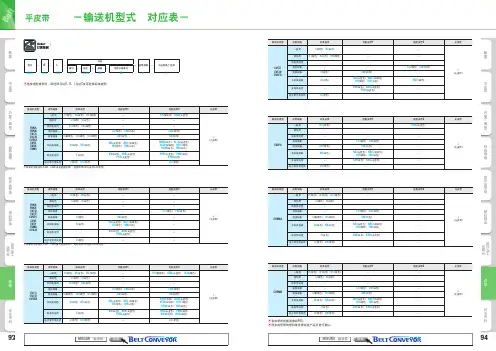

各种类别的输送带的表示方法
1、分层输送带常用表示方法（标准的表示方法与此不同，具体请参照标准GB7984的规定）：以NN200 1000×6（6+3）为例，NN200表示的是尼龙200型，1000-表示带子的宽度，6-表示尼龙布层数，（6+3）-表示输送带上下覆盖胶分别有6毫米和3毫米厚。
2、钢丝绳芯输送带常用表示方法：以ST1000 H 1000 4.0-6.0-6.0 为例： ST1000-表示的是强度规格，为1000N/mm H-表示的是覆盖胶的性能级别 1000-表示的产品的宽度，单位mm 4.0-表示的是钢丝绳的直径，单位mm 6.0-6.0-表示的是上下覆盖胶的厚度，单位mm
3、整芯输送带的表示方法一般煤矿用PVC和PVG整芯阻燃输送带用强度级别和带子的宽度来表示。
强度级别一般分为：4级、5级、6级、7级、8级、9级、10级、11级和最高到16级带，分别对应的强度为：680S、800S、1000S、1250S、1400S、1600S、1800S、2000S、2240S、2500s、2800S、3100S 和3400S。
输送带的宽度一般为：500mm、650mm、800mm、1000mm、1200mm、1400mm、1600mm、1800mm等。

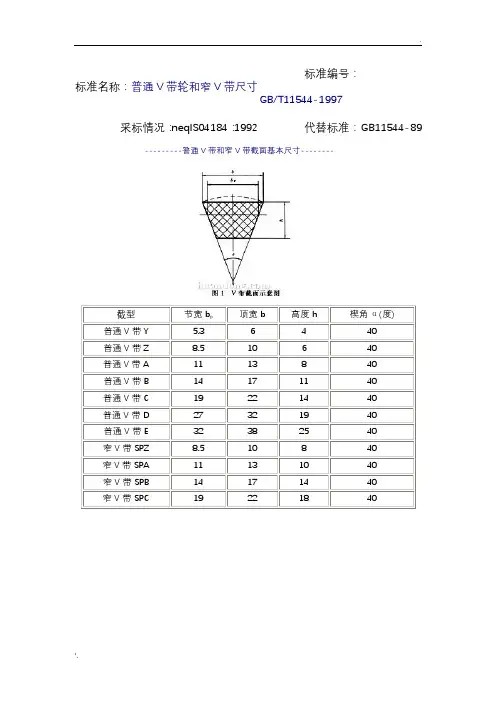

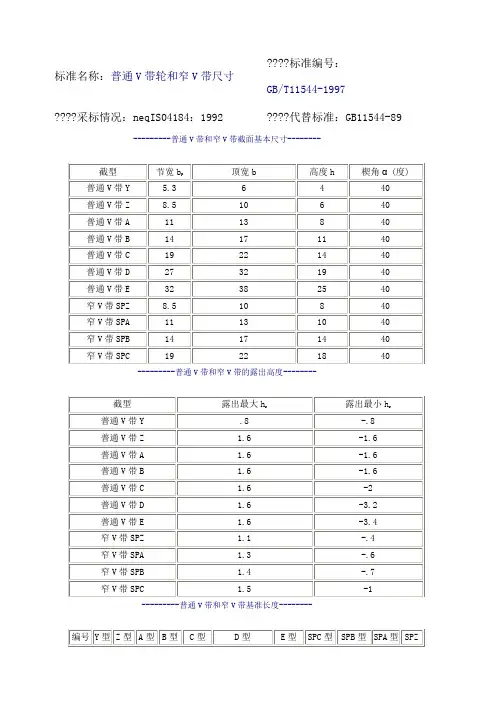

标准编号：标准名称：普通V带轮和窄V带尺寸GB/T11544-1997采标情况：neqIS04184：1992 代替标准：GB11544-89 ---------普通V带和窄V带截面基本尺寸--------截型节宽b p顶宽b 高度h 楔角α(度) 普通V带Y 5.3 6 4 40普通V带Z 8.5 10 6 40普通V带A 11 13 8 40普通V带B 14 17 11 40普通V带C 19 22 14 40普通V带D 27 32 19 40普通V带E 32 38 25 40窄V带SPZ 8.5 10 8 40窄V带SPA 11 13 10 40窄V带SPB 14 17 14 40窄V带SPC 19 22 18 40---------普通V带和窄V带的露出高度--------截型露出最大h r露出最小h r 普通V带Y .8 -.8普通V带Z 1.6 -1.6普通V带A 1.6 -1.6普通V带B 1.6 -1.6普通V带C 1.6 -2普通V带D 1.6 -3.2普通V带E 1.6 -3.4窄V带SPZ 1.1 -.4窄V带SPA 1.3 -.6窄V带SPB 1.4 -.7窄V带SPC 1.5 -1---------普通V带和窄V带基准长度--------编号Y型Z型A型B型C型D型E型SPC型SPB型SPA型SPZ型1 2002 2243 250---------普通V带和窄V带基准长度的极限偏差-----------------普通V带和窄V带基准长度的极限偏差--------窄V带1250 13 -13 窄V带1600 16 -16 窄V带2000 20 -20 窄V带2500 25 -25 窄V带3150 32 -32 窄V带4000 40 -40 窄V带5000 50 -50 窄V带6300 63 -63 窄V带8000 80 -80 窄V带10000 100 -100 窄V带12500 125 -125---------9N,15N,25N型窄V带的截面基本尺寸与露出高度--------截型顶宽b 高度h 楔角h r非联组带h r联组带9N 9 8 40 2.5 5.1 15N 15 13 40 3 6.4 25N 25 23 40 4.1 7.6---------9N,15N,25N型窄V带的有效长度极限偏差--------有效长度L e上偏差下偏差---------9N,15N,25N型窄V带配组带的允差-----------------9N,15N,25N型窄V带测量用带轮的主要参数-----------------普通V带和窄V带的配组允差--------皮带传动主要有：平皮带、三角带、同步齿型带三种，三种皮带都有国家标准，但是皮带轮因传动比、功率的变化较大，没有完全对应的国家标准或国家标准无法涵盖所有内容，但国家标准确定了选用范围、使用条件、设计方法等内容。
输送带规格有哪些_输送带规格型号表输送带（conveyingbelt）又叫运输带，是用于皮带输送带中起承载和运送物料作用的橡胶与纤维、金属复合制品，或者是塑料和织物复合的制品。
输送带广泛应用于水泥、焦化、冶金、化工、钢铁等行业中输送距离较短、输送量较小的场合。
皮带输送机在农业、工矿企业和交通运输业中广泛用于输送各种固体块状和粉料状物料或成件物品，输送带能连续化、高效率、大倾角运输，输送带操作安全，输送带使用简便，维修容易，运费低廉，并能缩短运输距离，降低工程造价，节省人力物力。
输送带根据市场需求的变化，不断的衍生出多种输送带规格，多种输送带规格型号。
下面根据用途、根据材质、形状来介绍下输送带规格型号种类。
输送带规格型号常用表示方法：以NN200 1000t6(6+3)为例,NN200表示的是尼龙200型,1000-表示带子的宽度,6-表示尼龙布层数,(6+3)-表示输送带上下覆盖胶分别有6毫米和3毫米厚。
1、按输送带使用用途可以分为：防油、防滑、爬坡、防酸碱输送防热、防寒、防燃、防腐蚀、防潮、防低温、防高温、耐油、耐热、耐寒、耐低温、耐高温、耐酸碱和阻燃输送带。
2、输送带按带芯材质可以分为：整体带芯阻燃输送带、分层织物芯输送带和钢丝绳芯输送带。
其中整体带芯阻燃输送带又分为PVC整芯阻燃输送带和PVG整芯阻燃输送带两种；分层织物芯输送带分为棉帆布输送带、尼龙帆布输送带和聚酯帆布输送带；钢丝绳芯输送带可分为普通型、煤矿用阻燃型以及防撕裂型。
3、按表现形状分：平面形、挡边型、隔板式、管式、花纹形。
下面就每一种输送带的特点用途及规格型号做一下简单介绍，希望能给读者提供参考和帮助。
PVC、PVG输送带性能特点和主要用途：◆性能特点1．具有优异的阻燃性、良好的导电性；2．带体不脱层、伸长小、抗冲击、耐撕裂；3．带体轻、强力高、成槽性好4．PVC输送带适用于倾角16度以下的干燥条件下的物料输送；PVG输送带适用于倾角20度以下的潮湿有水物料的输送。

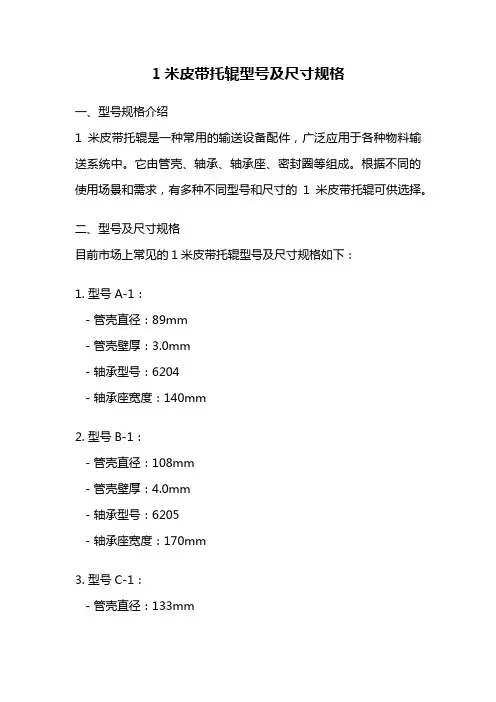

1米皮带托辊型号及尺寸规格一、型号规格介绍1米皮带托辊是一种常用的输送设备配件，广泛应用于各种物料输送系统中。
