基站_话务量计算

MFS: 多基站子系统快速分组服务器SGSN: 服务GPRS支持节点TC/SM:码型变换器/子多路复用器基站子系统（BSS）基站子系统（BSS）是GSM系统中与无线蜂窝方面关系最直接的基本组成部分。

它通过无线接口直接与移动台相接，负责无线发送接收和无线资源管理。

另一方面，基站子系统与网路子系统（NSS）中的移动业务交换中心（MSC）相连，实现移动用户之间或移动用户与固定网路用户之间的通信连接，传送系统信号和用户信息等。

当然，要对BSS部分进行操作维护管理，还要建立BSS与操作支持子系统（OSS）之间的通信连接。

基站子系统是由基站收发信台（BTS）和基站控制器（BSC）这两部分的功能实体构成。

实际上，一个基站控制器根据话务量需要可以控制数十个BTS。

BTS 可以直接与BSC相连接，也可以通过基站接口设备（BIE）采用远端控制的连接方式与BSC相连接。

需要说明的是，基站子系统还应包括码变换器（TC）和相应的子复用设备（SM）。

码变换器在更多的实际情况下是置于BSC和MSC之间，在组网的灵活性和减少传输设备配置数量方面具有许多优点。

①基站收发信台（BTS）基站收发信台（BTS）属于基站子系统的无线部分，由基站控制器（BSC）控制，服务于某个小区的无线收发信设备，完成BSC与无线信道之间的转换，实现BTS与移动台（MS）之间通过空中接口的无线传输及相关的控制功能。

BTS主要分为基带单元、载频单元、控制单元三大部分。

基带单元主要用于必要的话音和数据速率适配以及信道编码等。

载频单元主要用于调制 / 解调与发射机 / 接收机之间的耦合等。

控制单元则用于BTS的操作与维护。

另外，在BSC与BTS不设在同一处需采用Abis 接口时，传输单元是必须增加的，以实现BSC与BTS之间的远端连接方式。

如果BSC与BTS并置在同一处，只需采用BS接口时，传输单元是不需要的。

②基站控制器（BSC）基站控制器（BSC）是基站子系统（BSS）的控制部分，起着BSS的变换设备的作用，即各种接口的管理，承担无线资源和无线参数的管理。

多载频基站功率放大器解决方案随着移动通信的迅猛发展，移动通信网络的覆盖区域都不同程度的存在弱信号区，随着网络规模的扩大，信号无缝覆盖的成本、效益和信号的穿透能力问题也就越显重要，电磁环境也更加复杂。

传统覆盖方法在解决居民小区、山路覆盖、边远小话务区域投资成本和效益上都不很合理，且难度也越来越大，特别是对一些偏远地区和用户数不多的盲区，要建设基站成本太高，基础设施也较复杂；现有的方法是在山路遮挡的盲区附近加基站或直放站。

加基站投资成本大，为解决距离只有几百米或几公里的盲区而去建一个基站要投资上百万人民币，而建直放站又必须是在基站的设计覆盖范围之内、有合适的输入信号电平才可以，而且直放站覆盖范围小、不够稳定、维护成本高、维护不方便、影响网络指标。

两者又都遇到了选址难和维护站点增多的问题。

基站覆盖延伸系统就是在这种情况下产生的。

若在盲区附近一个基站上加装多载波放大器就相对容易得多，既避开了新建站选址难的问题，又更加经济、快捷、合理地解决了居民小区、公路和乡镇的覆盖盲区问题。

所以，基站覆盖延伸系统为移动通信网络优化提供了一种新的技术手段。

多载频基站功率放大器解决方案某市电信运营商基站安装多载波放大器+塔放（以下简称多载波放大器MCPA），以期望可以改善山区公路室外信号覆盖现状，增强基站覆盖的信号强度。

从而达到提升网络覆盖的目的。

静观A基站所覆盖的区域为建筑物以及树木阻挡，超成信号弱。

为了充分考虑覆盖效果，本解决方案将采用1台多载波双功放放大器放大原基站信号。

下行通过MCPA多载波功放进行放大，上行通过双工塔放对上行信号进行放大。

经放大的两路信号分别接到原来的两根馈线上输出到天线。

加装多载波放大器后可将上下行信号提6～12dB，提高基站灵敏度3～5dB，能使原来基站的覆盖面积扩大到1.5～3倍以上；能提高基站的通话质量；降低手机的发射功率，减少手机对基站的干扰，提高基站话务量。

方案原理框图多载频基站功率放大器解决方案分析基站参数优化分析基站加装多载波放大器后，一般情况下天线、馈线和基站小区设备及小区参数保持不变，但视具体情况而定。

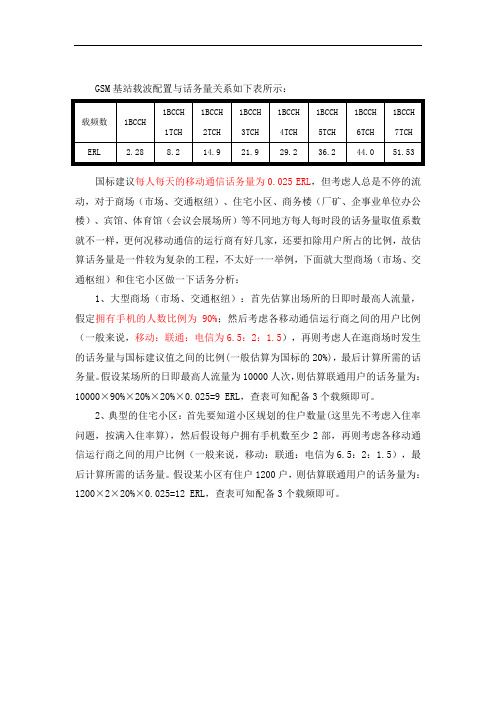

GSM基站载波配置与话务量关系如下表所示：
国标建议每人每天的移动通信话务量为0.025 ERL，但考虑人总是不停的流动，对于商场（市场、交通枢纽）、住宅小区、商务楼（厂矿、企事业单位办公楼）、宾馆、体育馆（会议会展场所）等不同地方每人每时段的话务量取值系数就不一样，更何况移动通信的运行商有好几家，还要扣除用户所占的比例，故估算话务量是一件较为复杂的工程，不太好一一举例，下面就大型商场（市场、交通枢纽）和住宅小区做一下话务分析：
1、大型商场（市场、交通枢纽）：首先估算出场所的日即时最高人流量，假定拥有手机的人数比例为90%；然后考虑各移动通信运行商之间的用户比例（一般来说，移动：联通：电信为6.5：2：1.5），再则考虑人在逛商场时发生的话务量与国标建议值之间的比例(一般估算为国标的20%)，最后计算所需的话务量。

假设某场所的日即最高人流量为10000人次，则估算联通用户的话务量为：10000×90%×20%×20%×0.025=9 ERL，查表可知配备3个载频即可。

2、典型的住宅小区：首先要知道小区规划的住户数量(这里先不考虑入住率问题，按满入住率算)，然后假设每户拥有手机数至少2部，再则考虑各移动通信运行商之间的用户比例（一般来说，移动：联通：电信为6.5：2：1.5），最后计算所需的话务量。

假设某小区有住户1200户，则估算联通用户的话务量为：1200×2×20%×0.025=12 ERL，查表可知配备3个载频即可。

1.新建BSC6000时需要和局方协商规划哪些数据？答：BSC名称，国家码，本地区号，本局移动国家码，本局移动网号，A接口阶段标识，Um接口阶段标识，Abis接口阶段标识，NTP服务器，BSC插框组合模式，PCU类型，源信令点名和编码，目的信令点名和编码。

2.新建BSC6000时有哪些重要接口其作用是什么？答：有A接口是与交换的物理接口，Abis接口是连接基站的物理接口，GB接口是PCU与SGSN的物理接口。

3.新建基站的小区有哪些重要数据需要规划？答：MCC，MNC，LAC，CI，主BCCH，其他载频频点，网络色码，基站色码，邻区，位置更新周期。

4.新建BSC6000时拨码开关有什么含义？答：1到5位是框号控制位，6位奇校验位，7位未定义一般设为0，8位中心框GSCU单板自启动拨码位，0：单板启动强依赖GBAM服务器，即单板启动从服务器加载；1：单板启动弱依赖GBAM服务器，即单板启动时检查Flash文件是否有效，有效则从Flash加载，无效则从服务器加载。

5.场开局时，插框拨码的设置有哪些注意事项？答：1）插框拨码的设置，要与LMT上数据配置的插框号一致。

现场开局时，务必检查插框拨码是否正确。

如果扩容过程中，插框拨码与现网冲突，可能导致事故发生。

开局要求拨码7 和8 为0.（2）开局和升级过程中，需要在升级前把GMPS框拨为强依赖，升级成功之后再拨为弱依赖，且同时注意奇偶校验位。

（3）在开局或升级完成之后，必须确认全部框拨为弱依赖，避免OMU挂死导致单板无法启动.（主机版本升级，除了加载接口必须实现向下兼容之外，其他板间通讯接口可能会有较大变动，由于升级时要复位主机和各业务板，而主机的启动速度远远慢于业务板，如果使用弱依赖，就可能会造成业务板发送的消息引发主机异常，因此要在升级前把拨码改为强依赖，升级后再拨成弱依赖）（4）弱依赖时启动加载过程说明：GBAM/GOMU正常工作时：GSCU启动后，先比较本板Flash内的版本与主机上的版本是否一致，若一致，则从Flash 启动，然后为其他业务板加载；若版本比较不一致，则从GBAM下载一份主机软件保存到本板的内存中，先把内存中的主机写入Flash，然后从本板内存启动；GBAM/GOMU异常工作时：GSCU启动后，直接从本板Flash中保存的主机启动，然后为其他业务板加载；6.新建BSC6000时的加电流程？答：(1) 关一次电源，用万用表电阻档测各电源间、电源与地间、地与地间(GND、PGND)是否短路。

GSM表十六GSM网络指标计算公式(R6.1)一.指标含义D01、（累计用户总数）：截至到每月填报日期为止之日，HLR 中属于本交换机覆盖范围内的用户数量，不包括漫游来访用户。

若同一移动业务本地网中有两个以上MSC时，累计用户数填该移动本地网的用户数量。

（注：本项内容暂不填报）D02、（忙时VLR用户数）:本系统忙时VLR中存在的用户数量，包括漫游来访用户。

D03、（交换机总容量）：填写本期工程设计交换机安装完毕后，在交换机不增加硬件设备或主处理器不进行升级的前提下，交换机的最大容量。

D04、（基站控制器总数）：本MSC所连接的基站控制器（BSC）总数。

D05、（忙时固定到本地GSM试呼次数）：忙时固定用户到本地GSM用户的试呼总次数。

固定用户指本地市话用户、本地模拟移动用户、不在本MSC中的GSM用户及其他用户；本地GSM用户指被叫时刻在本VLR中的用户，包括来访漫游用户（以下同）。

D06、（忙时固定到本地GSM呼通次数）：忙时固定用户呼叫本地GSM用户的应答总次数。

久叫不应、系统回放录音通知、呼叫转移不成功等情况不视作接通（以下同）。

D07、（忙时固定到外地GSM试呼次数）：忙时固定用户到外地GSM用户的试呼总次数。

D08、（忙时固定到外地GSM呼通次数）：忙时固定用户呼叫外地GSM用户的应答总次数。

D09、（忙时本交换机GSM到本交换机GSM试呼次数）：忙时本交换机VLR中的GSM用户之间的试呼总次数。

D10、（忙时本交换机GSM到本交换机GSM呼通次数）：忙时本交换机VLR中的GSM用户之间的呼叫应答总次数。

D11、（忙时本地GSM到固定试呼次数）：忙时本交换机VLR 中的GSM用户对所有固定用户（包括本地和外地的固定用户）的试呼总次数。

D12、（忙时本地GSM到固定呼通次数）：忙时本MSC中的GSM 用户呼叫所有固定用户的应答总次数。

D13、忙时交换机中继总话务量是指忙时通过所有交换机中继群的话务量，包括BSC与MSC、MSC与MSC、MSC与PSTN之间中继群的所有话务量。

GSM性能指标范文1.信道容量：信道容量是衡量GSM系统系统资源利用率的关键指标。

GSM系统中使用的主要信道类型有语音信道（TCH）和数据信道（PDTCH、PACCH等）。

信道容量取决于可用的无线资源和每个信道类型的采样率。

2.频谱效率：频谱效率是衡量GSM系统资源利用效率的指标，表示在给定的频带宽度下，系统能够传输的信息量。

频谱效率的计算公式为：频谱效率=信道容量/频带宽度。

提高频谱效率可以通过增加调制方式的复杂度、加密算法的优化以及增加系统吞吐量等方式实现。

3. 话音质量：话音质量是衡量GSM系统语音传输质量的指标。

GSM系统中使用的语音编解码器是全局音频编码器（GSM-AMR），使用压缩算法将语音信号编码成数字格式，然后在接收端进行解码。

话音质量的评估常用的指标有MOS（Mean Opinion Score）和R-Factor等。

4.覆盖范围：覆盖范围是指GSM系统信号能够覆盖的地理区域。

覆盖范围受到无线信号的传播特性、基站布局和天线高度等因素的影响。

提高覆盖范围可以通过增加基站的数量、优化天线的位置和方向以及使用增益天线等方式来实现。

5.连接建立成功率：连接建立成功率是指GSM系统在一定时间内成功建立连接的次数占总尝试次数的比例。

连接建立成功率受到信道质量、信号强度、系统容量和网络拥塞等因素的影响。

提高连接建立成功率可以通过增强系统容量、优化无线资源调度和改善网络拥塞控制等方式来实现。

6.话务量：话务量是指GSM系统在一定时间内传输的语音通话数量。

话务量的计算可以通过统计每个时隙中信道的占用情况来得出。

提高话务量可以通过增加信道容量、优化信道分配和增加系统吞吐量等方式来实现。

7.丢包率：丢包率是指GSM系统在传输过程中丢失的数据包的比例。

丢包率受到信道质量、信号干扰和网络拥塞等因素的影响。

降低丢包率可以通过增强信道质量、减少信号干扰和改善网络拥塞控制等方式来实现。

8.可靠性：可靠性是指GSM系统在不同环境下保持稳定连接的能力。

G网基站成本核算方法
针对2013年GSM网无线编制思路中第7条建设原则，网建与运维、网管及网优部门共同讨论制定了G网基站每月的收益核算办法，具体方法如下：
一、基站每月收益核算方法：
基站每月收益=基站每月收入—基站每月运维成本
基站运维成本=载频数*电费+代维费+租金
（1）代维费：280元/月*站
（2）电费：
室内站：单载频180元/月；
室外站：单载频128.5元/月；
（3）租金：666元/月（包含自建站费用折算）
基站每月收入=每月话务量*6（根据市场部反馈，每Erl收入按6元计）
二、低收益站点的处理办法：
在核算出全网G网基站该月的收益情况后，对收益为负的基站，我们采取以下步骤进行抽闲补忙的处理：
（1）排除特殊场景的覆盖需求站点，比如高速、景区、重要交通干线的站点；
（2）排除站点话务异常的站；
（3）对剩余低收益依次考虑减容、搬迁的方式进行处理。
