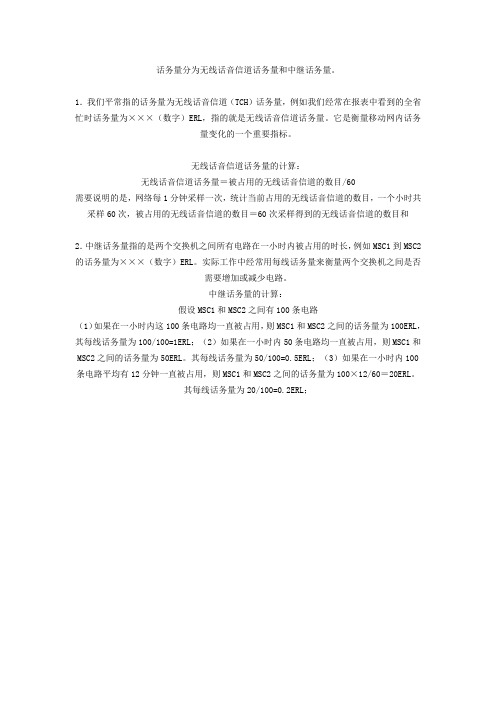

话务量分为无线话音信道话务量和中继话务量。
1．我们平常指的话务量为无线话音信道（TCH）话务量，例如我们经常在报表中看到的全省忙时话务量为×××（数字）ERL，指的就是无线话音信道话务量。
它是衡量移动网内话务
量变化的一个重要指标。
无线话音信道话务量的计算：
无线话音信道话务量＝被占用的无线话音信道的数目/60
需要说明的是，网络每1分钟采样一次，统计当前占用的无线话音信道的数目，一个小时共采样60次，被占用的无线话音信道的数目＝60次采样得到的无线话音信道的数目和
2．中继话务量指的是两个交换机之间所有电路在一小时内被占用的时长，例如MSC1到MSC2的话务量为×××（数字）ERL。
实际工作中经常用每线话务量来衡量两个交换机之间是否
需要增加或减少电路。
中继话务量的计算：
假设MSC1和MSC2之间有100条电路
（1）如果在一小时内这100条电路均一直被占用，则MSC1和MSC2之间的话务量为100ERL，其每线话务量为100/100=1ERL；（2）如果在一小时内50条电路均一直被占用，则MSC1和MSC2之间的话务量为50ERL。
其每线话务量为50/100=0.5ERL；（3）如果在一小时内100条电路平均有12分钟一直被占用，则MSC1和MSC2之间的话务量为100×12/60＝20ERL。
其每线话务量为20/100=0.2ERL；。

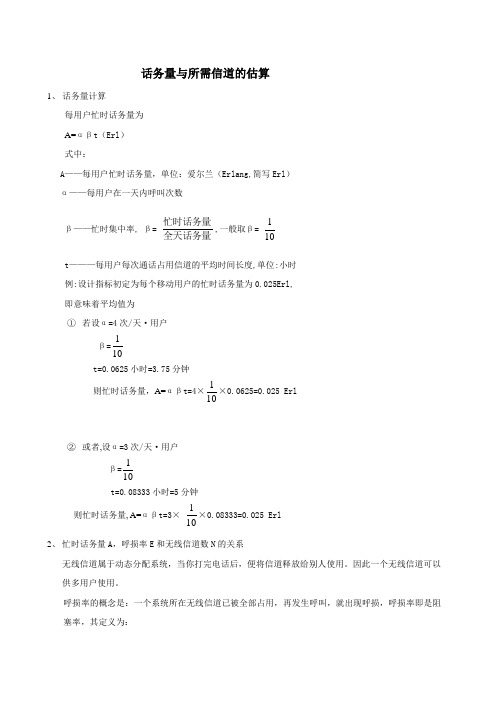

话务量与所需信道的估算1、 话务量计算每用户忙时话务量为A=αβt （Erl ）式中：A ——每用户忙时话务量，单位：爱尔兰（Erlang,简写Erl ）α——每用户在一天内呼叫次数β——忙时集中率, β= 全天话务量忙时话务量,一般取β= 101 t ———每用户每次通话占用信道的平均时间长度,单位:小时例:设计指标初定为每个移动用户的忙时话务量为0.025Erl,即意味着平均值为① 若设α=4次/天·用户β=101 t=0.0625小时=3.75分钟 则忙时话务量，A=αβt=4×101×0.0625=0.025 Erl② 或者,设α=3次/天·用户β=101 t=0.08333小时=5分钟 则忙时话务量, A=αβt=3×101×0.08333=0.025 Erl 2、 忙时话务量A ，呼损率E 和无线信道数N 的关系无线信道属于动态分配系统，当你打完电话后，便将信道释放给别人使用。
因此一个无线信道可以供多用户使用。
呼损率的概念是：一个系统所在无线信道已被全部占用，再发生呼叫，就出现呼损，呼损率即是阻塞率，其定义为：E=CoCs Co - 式中：E ——呼损率C O ——单位时间内平均呼叫次数C S ——单位时间内呼叫成功通话的次数可以预计，话务量A 越大，呼损率E 要求越小，则需要的无线传输信道N 越多。
其次，移动电话呼叫固定有线电话，或者固定有线电话呼叫移动电话需要占用一条无线信道（一条无线信道，含义是指一收一发两个频率通道）；如果移动电话呼叫移动电话则需要占用两个信道（2收2发）在计算所需信道时，应予注意。
计算话务量A ，呼损率E 和所需无线信道N 时，应用巴尔姆表。
对于深圳世界金融中心，占地面积为15万平方米，现要求，每用户的忙时话务量为0.025Erl ，呼损率要求≤2%,求所需的无线信道数N.计算:假定平均每10㎡有一个用户，则总用户数为：150000÷10 =15000个总话务量为15000×0.025=375 Erl 。

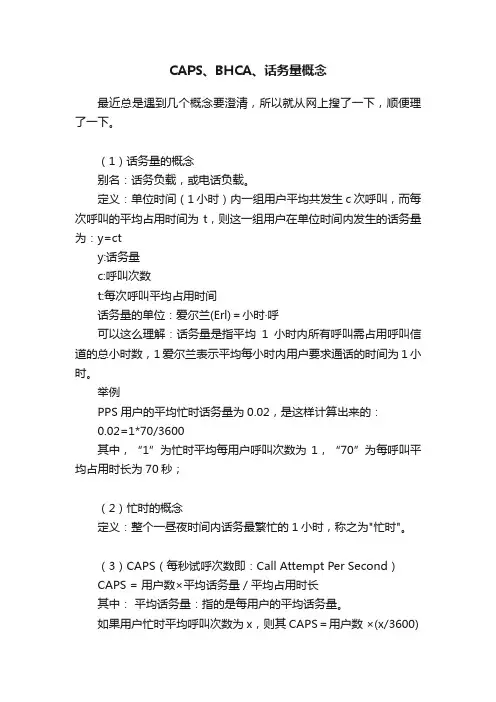

CAPS、BHCA、话务量概念
最近总是遇到几个概念要澄清，所以就从网上搜了一下，顺便理了一下。
（1）话务量的概念
别名：话务负载，或电话负载。
定义：单位时间（1小时）内一组用户平均共发生c次呼叫，而每次呼叫的平均占用时间为t，则这一组用户在单位时间内发生的话务量为：y=ct
y:话务量
c:呼叫次数
t:每次呼叫平均占用时间
话务量的单位：爱尔兰(Erl)＝小时·呼
可以这么理解：话务量是指平均1小时内所有呼叫需占用呼叫信道的总小时数，1爱尔兰表示平均每小时内用户要求通话的时间为1小时。
举例
PPS用户的平均忙时话务量为0.02，是这样计算出来的：
0.02=1*70/3600
其中，“1”为忙时平均每用户呼叫次数为1，“70”为每呼叫平均占用时长为70秒；
（2）忙时的概念
定义：整个一昼夜时间内话务最繁忙的1小时，称之为"忙时"。
（3）CAPS（每秒试呼次数即：Call Attempt Per Second）
CAPS = 用户数×平均话务量／平均占用时长
其中：平均话务量：指的是每用户的平均话务量。
如果用户忙时平均呼叫次数为x，则其CAPS＝用户数×(x/3600)
（4）BHCA: 每用户忙时试呼次数
BHCA = CAPS × 3600 / 用户数
将CAPS公式代入：
BHCA ＝平均话务量×3600 / 平均占用时长
举例
如PPS，平均话务量为0.02Erl/用户，平均占用时长为70S，则BHCA = 1.03。
该值越大，则系统承受的压力越大。

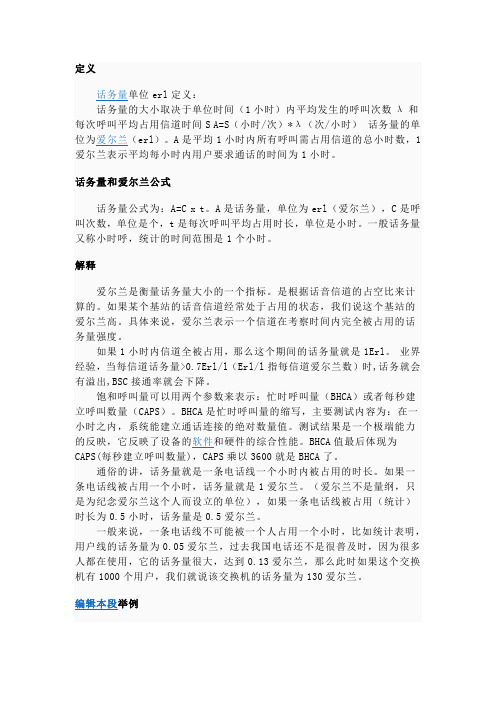

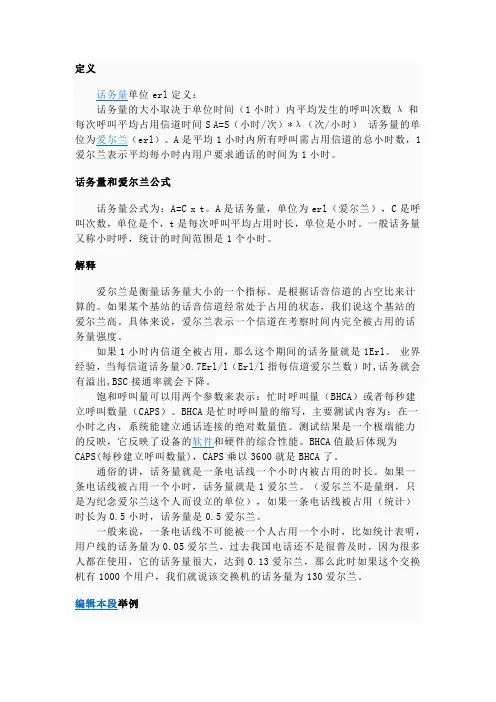

定义话务量单位erl定义：话务量的大小取决于单位时间（1小时）内平均发生的呼叫次数λ和每次呼叫平均占用信道时间S A=S（小时/次）*λ（次/小时）话务量的单位为爱尔兰（erl）。
A是平均1小时内所有呼叫需占用信道的总小时数，1爱尔兰表示平均每小时内用户要求通话的时间为1小时。

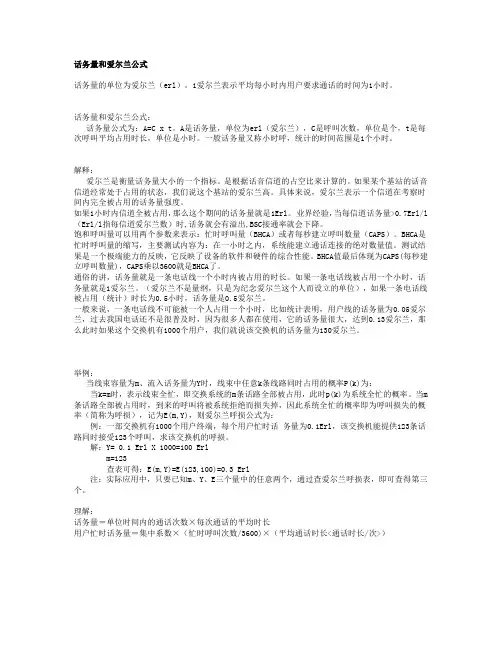

话务量和爱尔兰公式话务量公式为：A=C x t。
A是话务量，单位为erl（爱尔兰），C是呼叫次数，单位是个，t是每次呼叫平均占用时长，单位是小时。
一般话务量又称小时呼，统计的时间范围是1个小时。
解释爱尔兰是衡量话务量大小的一个指标。
是根据话音信道的占空比来计算的。
如果某个基站的话音信道经常处于占用的状态，我们说这个基站的爱尔兰高。
具体来说，爱尔兰表示一个信道在考察时间内完全被占用的话务量强度。
如果1小时内信道全被占用，那么这个期间的话务量就是1Erl。
业界经验，当每信道话务量>0.7Erl/l（Erl/l指每信道爱尔兰数）时,话务就会有溢出,BSC接通率就会下降。
饱和呼叫量可以用两个参数来表示：忙时呼叫量（BHCA）或者每秒建立呼叫数量（CAPS）。
BHCA是忙时呼叫量的缩写，主要测试内容为：在一小时之内，系统能建立通话连接的绝对数量值。
测试结果是一个极端能力的反映，它反映了设备的软件和硬件的综合性能。
BHCA值最后体现为CAPS(每秒建立呼叫数量)，CAPS乘以3600就是BHCA了。
通俗的讲，话务量就是一条电话线一个小时内被占用的时长。
如果一条电话线被占用一个小时，话务量就是1爱尔兰。
（爱尔兰不是量纲，只是为纪念爱尔兰这个人而设立的单位），如果一条电话线被占用（统计）时长为0.5小时，话务量是0.5爱尔兰。
一般来说，一条电话线不可能被一个人占用一个小时，比如统计表明，用户线的话务量为0.05爱尔兰，过去我国电话还不是很普及时，因为很多人都在使用，它的话务量很大，达到0.13爱尔兰，那么此时如果这个交换机有1000个用户，我们就说该交换机的话务量为130爱尔兰。
1、话务量的计量单位：ERLANG（爱尔兰，Erl）：一段时间内对设备的同时占用（通常指一个小时）。
例如：每线一Erl是指这个时隙在一个小时内都被占用。
其他的计量单位有：Equated Busy Hour Call (EBHC). 1 EBHC = 1/30 erlangCentury (Hundred) Call Second (CCS). 1 CCS = 1/36 erlang2、话务流量：话务流量是指在单位时间内的话务量，如果用T表示话务流量，则：T=Y*S其中：Y指单位时间内的建立呼叫总数S指每次呼叫的持续时间（mean holding time）3、承载话务量：指一个空闲话务系统上设计可承载的话务量，这个话务量实际上是一个假定值，根据不同的服务等级，可以有不同的话务量数值。
4、TRAFFIC OFFERED指用户提供的话务量。
这里是指用户主观提供的话务量，但是并不是指系统就一定能够支持这些话务量。
5、TRAFFIC CARRIED系统实际承载的话务量，这个话务量与用户主观提供的话务量不相等：可能由于拥塞，系统不能接受用户提供的话务量；可能由于切换，系统的实际话务量要大于用户提供的话务量。
6、TRAFFIC LOST（REJECTED TRAFFIC）由于拥塞或者其他原因，系统不能完全支持用户提供的话务量。
二、话务量的计算：1、网络容量的确定包括以下几个方面：1）系统用于VOICE/SPEECH的信道数量；2）用户产生的话务量；3）网络的服务等级。
2、LOSS SYSTEM特征是用户数远远大于系统的信道总数，当系统信道全部被占用后，用户的呼叫将被系统拒绝。
LOSS SYSTEM的话务量通常用ERLAND B FORMULA表来计算。
3、DELAY SYSTEM特征是用户数并不远远大于系统的信道总数，当系统的信道全部被占用后，用户的呼叫将被延迟，但是并不拒绝，当有空闲设备时，正在等待的呼叫会自动連接起来。
定义：话务量的大小取决于单位时间（1小时）内平均发生的呼叫次数λ和每次呼叫平均占用信道时间S A=S（小时/次）*λ（次/小时）话务量的单位为爱尔兰（erl）。
A是平均1小时内所有呼叫需占用信道的总小时数，1爱尔兰表示平均每小时内用户要求通话的时间为1小时。
话务量和爱尔兰公式：话务量公式为：A=C x t。
A是话务量，单位为erl（爱尔兰），C是呼叫次数，单位是个，t是每次呼叫平均占用时长，单位是小时。
一般话务量又称小时呼，统计的时间范围是1个小时。
解释：爱尔兰是衡量话务量大小的一个指标。
是根据话音信道的占空比来计算的。
如果某个基站的话音信道经常处于占用的状态，我们说这个基站的爱尔兰高。
具体来说，爱尔兰表示一个信道在考察时间内完全被占用的话务量强度。
如果1小时内信道全被占用，那么这个期间的话务量就是1Erl。
业界经验，当每信道话务量>0.7Erl/l（Erl/l指每信道爱尔兰数）时,话务就会有溢出,BSC 接通率就会下降。
饱和呼叫量可以用两个参数来表示：忙时呼叫量（BHCA）或者每秒建立呼叫数量（CAPS）。
BHCA是忙时呼叫量的缩写，主要测试内容为：在一小时之内，系统能建立通话连接的绝对数量值。
测试结果是一个极端能力的反映，它反映了设备的软件和硬件的综合性能。
BHCA值最后体现为CAPS(每秒建立呼叫数量)，CAPS乘以3600就是BHCA了。
通俗的讲，话务量就是一条电话线一个小时内被占用的时长。
如果一条电话线被占用一个小时，话务量就是1爱尔兰。
（爱尔兰不是量纲，只是为纪念爱尔兰这个人而设立的单位），如果一条电话线被占用（统计）时长为0.5小时，话务量是0.5爱尔兰。
一般来说，一条电话线不可能被一个人占用一个小时，比如统计表明，用户线的话务量为0.05爱尔兰，过去我国电话还不是很普及时，因为很多人都在使用，它的话务量很大，达到0.13爱尔兰，那么此时如果这个交换机有1000个用户，我们就说该交换机的话务量为130爱尔兰。
1.1 话务量统计基本原理话务量是电信业务流量的简称，指在一特定时间内呼叫次数与每次呼叫平均占用时间的乘积。
话务量公式为：A=Cxt。
A是话务量，单位为erl（爱尔兰），C是呼叫次数，单位是个，t是每次呼叫平均占用时长，单位是小时。
一般话务量又称小时呼，统计的时间范围是1个小时。
在中移动3G直放站监控方案中，希望直放站或者网管中心能够定时统计并保存当前正在通话的用户数，达到一个设定的时间长度后，将所有数据上报。
因此，这里定义统计话务量为统计某个时刻的正在通话用户数量，并保存设定的时间长度内全部数据。
当用户在进行通话的时候，根据GSM的TDMA帧特性可知，必定要占用一个业务信道时隙，而且上、下行的对应时隙都有突发脉冲序列。
因此，无论统计上行还是下行链路，只要能够知道当前业务信道帧中的含有信号的时隙数，就可以知道当前该载波下正在通话的用户数量。
因此在本模块中，话务量的统计也就是寻找特定时间内存在信号的时隙数。
GSM的TCH业务是26个帧为一个复帧，而CCH业务是51个帧为一个复帧，因此，以一个GSM超帧时间（6.12S）为最小统计周期，得到当前超帧内的用户数后，在一个小时内进行累加，得到每小时的通话用户数。
图1 I/Q基带数据统计分析图输入FPGA的I/Q基带数据为3.84Mbps，而每个时隙长度为0.577mS，则每个时隙内有2215个采样数据。
根据AFE8406输出的I/Q基带数据统计发现：若时隙内存在信号，I、Q信号绝对值的平均值固定大于某个门限值。
连续有n个数据能满足第一个条件。
算法利用以上两个条件为依据来判决当前时隙内是否存在信号。
统计结果如图1所示。
1.2 话务量统计详细设计1.2.1 模块输入模块输入包括：信号名描述备注时钟FPGA的ＤＣＭ输出 3.84M复位信号ＦＰＧＡ芯片复位信号IQ_I_X载波x的基带信号中的I分量，16bit[0,7] x∈IQ_Q_X载波x的基带信号中的Q分量，16bit[0,7] x∈1.2.2 模块输出信号名描述备注Users_of_Hyperframe 一个GSM超帧内存在的用户数最大为62Users_of_OneHour 最近一个小时内存在的用户数最大为364561.2.3 算法流程算法步骤如下：Step 1：复位后，对当前时刻的各载波数据寻找最先满足判决条件的样本发生时刻点，以该时刻重建一个TDMA帧，确定当前时刻的时隙，并同时开始启动超帧计数器。
话务量预测室内话务的测算公式：1.写字楼的话务量（单位：ERL）=建筑面积×75%×1/20×20%×0.01（75%为实用面积的比率；1/20为人员与办公面积的比率；20%为手机的拥有率；0.01为人均话务量）2.商场的话务量（单位：ERL）=建筑面积×75%×1/2×1/3×20%×0.02（75%为实用面积的比率；1/2为实用面积与营业面积的比率；1/3表示每平米人数；20%为手机的拥有率；0.01为人均话务量）3.会展中心的话务量（单位：ERL）=建筑面积×80%×50%×1/3×20%×0.015（80%为实用面积的比率；50%为柜台的面积；1/3为人员与会展面积的比率；20%为手机的拥有率；0.015为人均话务量）4.会议中心的话务量（单位：ERL）=容纳的人数×80%×0.02（；20%为手机的拥有率；0.02为人均话务量）5.三、五星级宾馆：房间数×2×80%×70%×0.01（2为床位数；80%为宾馆的入住率；70%为手机的拥有率；0.01为人均话务量）6.四星级宾馆：房间数×2×80%×80%×0.015（2为床位数；80%为宾馆的入住率；80%为手机的拥有率；0.015为人均话务量）7.大型娱乐场所忙时话务量按0.02Erl/sub预测话务量 = 建筑面积（m2）×70%×1/3×60×%0.0270%为使用面积，1/3为每3m2有一个人8.停车场使用面积按50%，每停车位按7 m2人均手机使用率按20%，人均话务量0.01Erl/sub 预测话务量 =建筑面积（m2）×20%×50%×0.01/7以上公式是进行话务量预测的，对C网、G网都适用。
