实验1：FX-20P-E手持编程器的操作一、实验目的（1）了解手持式编程器的结构及作用；（2）掌握FX-20P-E手持编程器的操作。
二、实验器材（1）可编程控制器1套（包括FX2N-48MR的PLC主机1个、FX-20P-E编程器1个、FX-20P-CAB型电缆1根）；（2）电工常用工具1套；（3）导线若干。
三、实验指导1．编程器的概述写入、读出、插入、删除、修改、检查，也能对PLC的运行状况进行监视。
2．FX-20P-E型手持式编程器的组成FX-20P-E型手持式编程器主要包括以下几个部件：（1）FX-20P-E型编程器；（2）FX-20P-CAB型电缆；（3）FX-20P-RWM型ROM写入器；（4）FX-20P-ADP型电源适配器；（5）FX-20P-E-FKIT型接口，用于对三菱的Fl、F2系列PLC编程。
3．FX-20P-E型编程器的面板布置（1）LED显示屏（2）功能键4．编程器工作方式选择（1）编程器的工作方式FX-20P-E型编程器具有在线（ONLINE，或称连机）编程和离线（OFFLINE，或称脱机）编程两种工作方式。
（2）编程器的工作方式选择FX-20P-E型编程器上电后，其LED屏幕上显示的内容如图4-19所示。
其中闪烁的符号“■”指明编程器目前所处的工作方式。
可供选择的工作方式共有7种，它们依次是：①OFFLINE MODE：进入脱机编程方式。
②PROGRAM CHCEK：程序检查。
③DATA TRANSFER；数据传送。
④PARAMETER：对PLC的用户程序存储器容量进行设置，还可以对各种具有断电保持功能的软元件的范围以及文件寄存器的数量进行设置。
⑤XYM．．NO．CONV．：修改X，Y，M的元件号。
⑥BUZZER LEVEL：蜂鸣器的音量调节。
⑦LATCH CLEAR：复位有断电保持功能的软元件。
5．程序的写入在写入程序之前，一般要将PLC内部存储器的程序全部清除（简称清零）。
![[调查报告]《PLC技术》实验指导书](https://img.taocdn.com/s1/m/e3393f304a73f242336c1eb91a37f111f1850d0d.png)
课题一：PLC的硬件接线及STEP7-Micro/WIN32软件使用一、实习目的1、熟悉S7-200型的硬件技术指标。
2、掌握S7-200型PLC的输入输出配置及外围设备的联接。
3、掌握S7-200型PLC的组态软件的应用。
二、PLC结构三、操作步骤及技术要点1、根据CPU226DC/DC/DC的外部接线图接好PLC的直流电源、输入的按钮信号、输出的继电器和信号灯CPU226DC/DC/DC端子连接图2、STEP7-Micro/WIN软件的使用方法STEP7-Micro/WIN编程软件为用户开发、编辑和控制自己的应用程序提供了良好的编程环境。
为了能快捷高效地开发你的应用程序，STEP7-MicroWIN软件提供了三种程序编辑器。
STEP7-Micro/WIN软件提供了在线帮助系统，以便获取所需要的信息。
本实训装置使用的编程软件是STEP7-Micro/WIN V4.0版本，在做实训前，首先将该软件根据软件安装的提示安装到计算机上，然后用编程线将计算机和实训装置连接到一起。
（一）系统需求STEP7-MicroWIN既可以在PC机上运行，也可以在Siemens公司的编程器上运行。
PC机或编程器的最小配置如下：Windows95、Windows98、Windows2000、Windows Me或者Windows NT4.0以上。
（二）软件的使用（1）打开STEP7-Micro/WIN V4.0，在中选择PC/PPI协议。
（2）点击更改通信端口和通信速率。
（3）在通讯菜单里双击刷新，STEP7-Micro/WIN V4.0开始搜索PPI网络中的S7-200CPU。
搜索完成后会出现网络中所有PLC的列表，选择要操作的PLC即可对所选PLC进行操作了。
（4）编辑梯形图。
（5）点击将程序下载到PLC中，点击可以对程序运行状态进行监控，点击可以将PLC置于运行的状态。
3、编写程序：STEP—Micro/WIN32我们在后面的实习中要经常用到，对于软件的应用学生只有自已多去探索才能做到熟练应用。

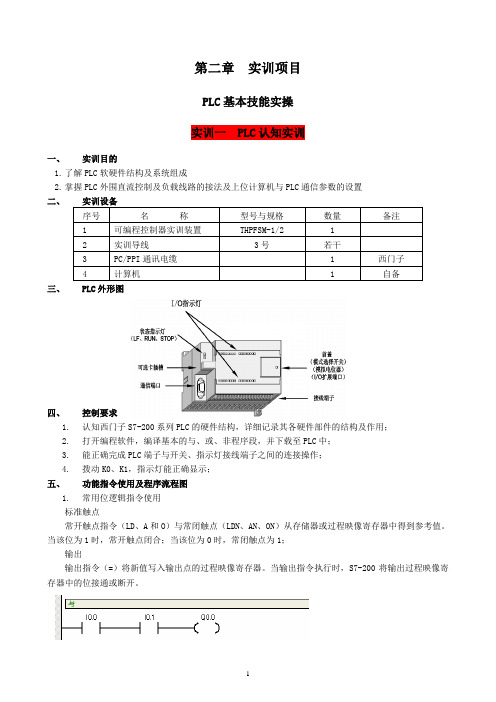

第二章实训项目PLC基本技能实操实训一 PLC认知实训一、实训目的1.了解PLC软硬件结构及系统组成2.掌握PLC外围直流控制及负载线路的接法及上位计算机与PLC通信参数的设置二、三、PLC外形图四、控制要求1.认知西门子S7-200系列PLC的硬件结构，详细记录其各硬件部件的结构及作用；2.打开编程软件，编译基本的与、或、非程序段，并下载至PLC中；3.能正确完成PLC端子与开关、指示灯接线端子之间的连接操作；4.拨动K0、K1，指示灯能正确显示；五、功能指令使用及程序流程图1.常用位逻辑指令使用标准触点常开触点指令（LD、A和O）与常闭触点（LDN、AN、ON）从存储器或过程映像寄存器中得到参考值。
当该位为1时，常开触点闭合；当该位为0时，常闭触点为1；输出输出指令（=）将新值写入输出点的过程映像寄存器。
当输出指令执行时，S7-200将输出过程映像寄存器中的位接通或断开。
与逻辑：如上所示：I0.0、I0.1状态均为1时，Q0.0有输出；当I0.0、I0.1两者有任何一个状态为0，Q0.0输出立即为0。
或逻辑：如上所示：I0.0、I0.1状态有任意一个为1时，Q0.1即有输出；当I0.0、I0.1状态均为0，Q0.1输出为0。
与逻辑：如上所示：I0.0、I0.1状态均为0时，Q0.2有输出；当I0.0、I0.1两者有任何一个状态为1，Q0.2输出立即为0。
2.程序流程图六、端口分配及接线图2.控制接线图七、操作步骤1.按下图连接上位计算机与PLC；2.按“控制接线图”连接PLC外围电路；打开软件，点击，在弹出的对话框中选择“PC/PPI 通信方式”，点击，设置PC/PPI属性；3.点击，在弹出的对话框中，双击，搜寻PLC，寻找到PLC后，选择该PLC；至此，PLC与上位计算机通信参数设置完成；4.编译实训程序，确认无误后，点击，将程序下载至PLC中，下载完毕后，将PLC模式选择开关拨至RUN状态。
