电容器基础培训

常用电子元器件基础知识培训1. 引言电子元器件是电子电路中不可或缺的基本组成部分。

在电子领域中，有许多常用的电子元器件，它们具有不同的功能和特性，为我们提供了丰富多样的设计选项。

本文将介绍几种常用的电子元器件，包括二极管、电容器、电阻器和晶体管，旨在帮助读者对这些基础知识有更深入的了解。

2. 二极管2.1 二极管的基本原理二极管是一种最简单的电子元器件之一，其主要功能是控制电流的流向。

它由一个正极（称为阳极）和一个负极（称为阴极）组成。

二极管在正向偏置情况下可以导电，而在反向偏置情况下电流无法通过。

2.2 二极管的应用二极管广泛应用于整流电路、开关电路和信号调制等领域。

在整流电路中，二极管被用于将交流电转换为直流电。

在开关电路中，二极管可作为开关来控制电流的流动。

在信号调制中，二极管通过改变电流的流动来调制信号。

3. 电容器3.1 电容器的基本原理电容器是一种存储电荷的元器件。

它由两个导体板之间夹着一层绝缘介质构成。

当电压施加在电容器上时，正极板上的电荷聚集，负极板上则相应地出现反向电荷。

3.2 电容器的应用电容器在电子电路中有多种应用，包括储存能量、滤波、调整电路时间常数等。

在储存能量方面，电容器可以存储电荷，当需要释放能量时，可以通过电容器来提供电能。

在滤波电路中，电容器可以削弱或通过特定频率的信号，以实现信号滤波的目的。

4. 电阻器4.1 电阻器的基本原理电阻器是一种用于限制电流流动的元器件。

它通过提供电流路径中的电阻来降低电流的强度。

电阻的强度称为阻值，用单位欧姆（Ω）表示。

电阻器有不同的类型，包括固定电阻器和可变电阻器。

4.2 电阻器的应用电阻器在电子电路中有多种应用。

例如，电阻器可以用于分压电路，通过改变电阻来调整电压水平。

它还可以用于限流电路，在电路中设置一个合适的电阻来限制电流的大小。

另外，电阻器也被广泛用于调整电路的工作温度、防止电路过热等。

5. 晶体管5.1 晶体管的基本原理晶体管是用于放大和开关电信号的元器件。

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

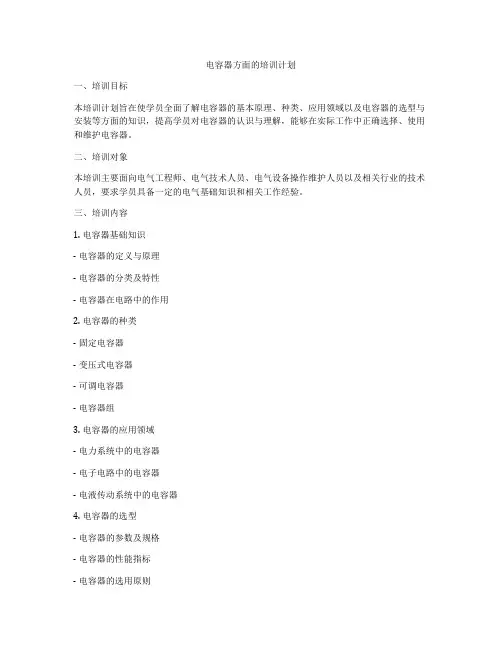

电容器方面的培训计划一、培训目标本培训计划旨在使学员全面了解电容器的基本原理、种类、应用领域以及电容器的选型与安装等方面的知识，提高学员对电容器的认识与理解，能够在实际工作中正确选择、使用和维护电容器。

二、培训对象本培训主要面向电气工程师、电气技术人员、电气设备操作维护人员以及相关行业的技术人员，要求学员具备一定的电气基础知识和相关工作经验。

三、培训内容1. 电容器基础知识- 电容器的定义与原理- 电容器的分类及特性- 电容器在电路中的作用2. 电容器的种类- 固定电容器- 变压式电容器- 可调电容器- 电容器组3. 电容器的应用领域- 电力系统中的电容器- 电子电路中的电容器- 电液传动系统中的电容器4. 电容器的选型- 电容器的参数及规格- 电容器的性能指标- 电容器的选用原则5. 电容器的安装与维护- 电容器的安装环境要求- 电容器的接线方法- 电容器的维护与检测四、培训方式本培训将采用理论授课与实际操作相结合的方式进行。

课程内容由专业的电气工程师以及行业资深的技术人员进行讲解，包括课堂讲授、案例分析、实际操作演示等形式。

五、培训时间与地点本培训计划为期3天，具体时间地点将根据实际情况另行通知。

六、培训考核为了全面评估学员对电容器知识的掌握程度，将进行笔试与实际操作的考核。

考核内容包括对电容器相关知识的理解与应用能力以及在实际操作中的技能表现。

七、培训证书合格者将获得培训结业证书，证明其在电容器方面的专业知识与技能水平。

八、培训效果评估培训结束后，将对学员的满意度进行评估，并根据学员的反馈意见不断改进培训内容与方式，以提高培训效果。

九、总结通过本培训计划的学习，学员将全面了解电容器的基本知识，能够灵活运用在实际工作中，并通过考核获得相关的培训证书，提高专业技能水平，为企业的发展与提升自身的竞争力打下坚实的基础。

铝电解电容器内容提要1. 铝电解电容器基础知识.2. 铝电解电容器主要电性能参数及降额.33. 高频低阻抗电容器.4. 非固态铝电解电容器寿命的估算.5. 铝电解电容器工艺安装、加工注意事项.66. 电解电容器的失效模式及案例.7. 铝电解业界发展.计算公式: 单位：F (法拉) 为了分析上的方便，常用一等效电路来描述一实际意义的电容。

1.2 铝电解内部结构1.3 铝电解外形封装1.4 铝电解主要工艺流程铝矿铝箔浸渍电解液提纯碾压铝壳胶塞/盖板热缩套管腐蚀组装扩大表面积生成绝缘氧化膜高温加电压化成老化分切成一定宽度分出不良品分切测试正负箔铆接引线按客户需求包装芯包转绕包装夹上电解纸转绕电解液贴标签1.5 铝电解电容器主要材料正极箔电解液负极箔引出线(导电条)电解纸芯子包封胶带橡胶塞(盖板)热缩套管垫片外部包装材料2. 2. 铝电解电容器主要电参数及降额铝电解电容器主要电参数及降额额定电压反向电压标称容量损耗漏电流阻抗-频率特性纹波电流额定寿命2. 2. 铝电解电容器主要电参数及降额铝电解电容器主要电参数及降额2.1 额定电压V R规定的、能施加在电容器上的最高直流工作电压。

实际使用时，工作电压应小于额定电压,降额使用，对提高产品的寿命有显著的作用。

目前铝电解电容器的电压等级有：6.3 10 16 25 35 50 63 80 100160 200 250 315 350 400 450 500 550浪涌电压V S浪涌电压是电容器所能承受的极短时间的最大冲击电压。

按IEC60384-1999标准，电解电容允许浪涌电压规定如下：按IEC603841999标准，电解电容允许浪涌电压规定如下：VR＜315V VS=1.15VRVR≧315V VS=11VRVR≧315V VS 1.1VR试验方法: 0.5min ON,5.5min OFF,1000 times,电容器不损坏.我司规定的浪涌电压降额是：100％额定电压值额定电压值目前也有厂家给出了很高的浪涌电压值，但要求脉冲的时间很短，是毫秒级的，例如：是毫秒级的例如450V电容器，最高浪涌电压是550V,脉冲时间小于500ms。

一、电容器基础电容器基本模型是一种中间被电介质材料隔开的双层导体电极所构成的单片器件，如图1所示。

这种介质必须是纯绝缘材料，它的特性在很大程度上决定了器件的电性能。

介质特性取决于电介质材料对电荷的储存能力（介电常数）和对外电场的本征响应，也就是电容量，损耗特性、绝缘电阻、介质抗电强度、老化速率以及上述性能的温度特性。

图1 单层平板电容器通常，电容器采用的介质材料见表1，主要包括：空气（介电常数K 几乎与真空相同，定义为1）；天然介质：如云母，介电常数（K）为4～8；合成材料：如陶瓷，K值范围由9～1500。

电容器所用陶瓷介质是以钛酸盐为主要成份，可以通过配方调整制成具有极高介电常数和其他适当电特性的介质材料。

这是陶瓷电容器，尤其是片式多层陶瓷电容器（MLCC）技术的基础。

MLCC制造过程中的所有工艺和其它材料的确定原则都趋向于实现其介电性能的最优化。

表1 各种材料的介电常数材料介电常数材料介电常数真空 1.0 玻璃 3.7～19空气 1.004 氧化铝9聚酯(PET膜) 3 氧化钛（TiO2）85～170(随晶轴方向变化)纸4～6 钛酸钡（BaTiO3）1500 云母4～8 陶瓷（综合各种特性配制的复合体）20～150002500×1.0×(1.0)C = = 10027 pF4.452×0.056对于同一电容器，采用公制体系，换算因子f=11.31，尺寸用cm，容值也用微微法（pF）表示,，则：2500×2.54×2.54C = =10028pF11.31×0.1422可见，电容量和几何尺寸的关系是很明确的，增大电极面积和减少介质厚度，均可获得较大容量值。

然而，无休止地增大单层电容器的面积或减少介质的厚度是不切合实际的。

因此，提出了平行阵列式迭层型电容器的新概念，按这种方式可以制造比体积电容很大的单个器件，如图2所示。

在这种“多层”结构中，由于平行地排列了多层电极，使电极有效面积A’得以增大，而在电极间的介质厚度t ’则有可能进一步减薄，因此，电容量C随介质层数N的增大和介质厚度t ’的减小而增大。

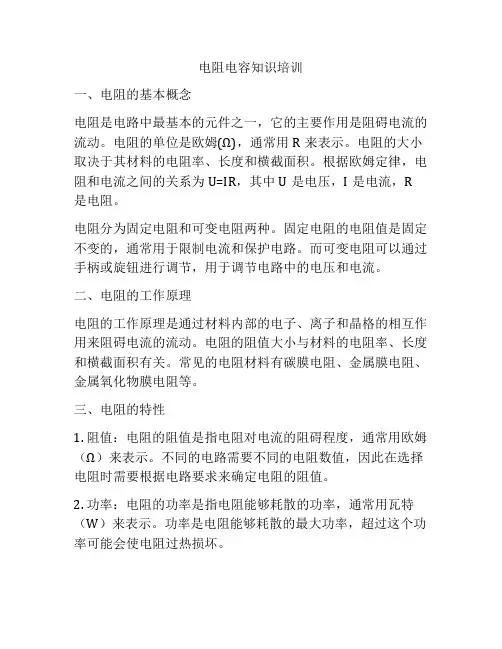

电阻电容知识培训一、电阻的基本概念电阻是电路中最基本的元件之一，它的主要作用是阻碍电流的流动。

电阻的单位是欧姆(Ω)，通常用R来表示。

电阻的大小取决于其材料的电阻率、长度和横截面积。

根据欧姆定律，电阻和电流之间的关系为U=IR，其中U是电压，I是电流，R是电阻。

电阻分为固定电阻和可变电阻两种。

固定电阻的电阻值是固定不变的，通常用于限制电流和保护电路。

而可变电阻可以通过手柄或旋钮进行调节，用于调节电路中的电压和电流。

二、电阻的工作原理电阻的工作原理是通过材料内部的电子、离子和晶格的相互作用来阻碍电流的流动。

电阻的阻值大小与材料的电阻率、长度和横截面积有关。

常见的电阻材料有碳膜电阻、金属膜电阻、金属氧化物膜电阻等。

三、电阻的特性1. 阻值：电阻的阻值是指电阻对电流的阻碍程度，通常用欧姆（Ω）来表示。

不同的电路需要不同的电阻数值，因此在选择电阻时需要根据电路要求来确定电阻的阻值。

2. 功率：电阻的功率是指电阻能够耗散的功率，通常用瓦特（W）来表示。

功率是电阻能够耗散的最大功率，超过这个功率可能会使电阻过热损坏。

3. 精度：电阻的精度是指电阻的阻值与标称值之间的偏差程度，通常用百分比来表示。

电阻的精度有5%、1%、0.5%等级，不同的精度等级适用于不同的电路要求。

4. 温度系数：电阻的阻值随温度的变化而变化，这个变化量与电阻的温度系数有关。

电阻的温度系数是指电阻阻值随温度变化1℃时的变化量，通常用ppm/℃来表示。

四、电阻的应用电阻在电路中有着广泛的应用，主要表现在以下几个方面：1. 限流保护：在电路中通过串联电阻可以对电流进行限制，起到保护电路和元件的作用。

2. 分压调节：电阻可以用来做分压器，通过改变电阻的阻值可以调节电路中的电压。

3. 电压分压：在电路中通过串联电阻和并联电阻的组合，可以实现对电压的分压。

4. 温度传感：利用电阻的温度特性，可以制作成温度传感器，用于测量和检测温度。

5. 滤波作用：电阻和电容的串联并联组合可以实现对信号的滤波作用，用于去除杂波和干扰信号。

电容器培训计划一、培训目的电容器是一种用来存储电荷并具有一定电压的电子元件，广泛应用于电路中。

在现代电子技术中，电容器的应用十分广泛，涉及到各个领域。

为了提高员工对电容器的了解和运用，提高电容器使用的效率和安全性，特制定了该培训计划。

二、培训内容1. 电容器的基本原理2. 电容器的种类和特性3. 电容器的选型和使用4. 电容器的安装和维护5. 电容器在不同电路中的应用6. 电容器的故障排除和维修三、培训对象本次培训面向电子工程师、电气工程师、电子制造工程师，以及需要了解和使用电容器的技术人员。

四、培训计划1. 培训时间：为期3天（24小时）2. 培训地点：公司会议室3. 培训人员：公司技术培训师4. 培训方法：理论教学结合实际操作五、培训安排第一天上午：电容器的基本原理1. 电容器的定义和分类2. 电容器的工作原理3. 电容器的电学特性4. 电容器的参数和性能指标下午：电容器的种类和特性1. 固定电容器2. 变压电容器3. 电解电容器4. 金属膜电容器5. 陶瓷电容器6. 耦合电容器第二天上午：电容器的选型和使用1. 电容器的选型标准2. 电容器的参数和规格3. 电容器的安全使用4. 电容器的并联和串联应用下午：电容器的安装和维护1. 电容器的安装位置和注意事项2. 电容器的保护和维护方法3. 电容器的老化和损耗分析4. 电容器的更换和修理技术第三天上午：电容器在不同电路中的应用1. 电容器在直流电路中的应用2. 电容器在交流电路中的应用3. 电容器在滤波和耦合电路中的应用4. 电容器在谐振和定时电路中的应用下午：电容器的故障排除和维修1. 电容器的故障类型和原因2. 电容器的故障检测和诊断3. 电容器的故障修复和更换4. 电容器的故障预防和处理经验分享六、培训资料1. 电容器基础知识教材2. 电容器选型手册3. 电容器安装维护手册4. 电容器故障排除案例集七、培训评估1. 培训前：进行培训前调查，了解员工对电容器的了解程度和需求2. 培训中：通过课堂互动和实际操作，观察学员的学习情况和实际技能3. 培训后：进行培训后问卷调查，评估培训效果和学员满意度八、培训总结本次电容器培训旨在提高员工对电容器的了解和运用，让他们掌握电容器的基本原理、种类特性、选型使用、安装维护、故障排除和维修技能，提高员工的专业水平和工作效率。
