电容器培训解析

电容器基础知识培训资料一、电容器的基本知识：1、定义：以阀门金属为阳极，以其氧化膜为介质，以电解液为阴极，以另一金属作为阴极引出，组成电容器。

2、用途：用来振荡、调谐、隔直流分压、贮能，过电压保护作用。

3、特性：能够储存电荷，能够充放电。

4、组成：正负铝箔、正负导针、电解纸、胶水（带）、电解液、胶粒、铝壳、套管八大部分组成。

5、电容器的生产流程：进料→IQC→裁切→钉卷（IPQC）→含浸（IPQC）→组立（IPQC）→清洗（IPQC）→套管（IPQC）→老化分选（IPQC）→外观→FQC→编带成型（IPQC）→FQC→包装入库→OQC→出货6、电容器有四大怕：氯离子（CL-）、铁离子（Fe3+）、硫酸根离子（SO42-）、铜离子（CU2+）文明生产应做到三无：无盐、无尘、无水。

7、电容器的四大参数：容量（C）、损耗（DF）、漏电（I LC）、阻抗（Z）7.1、容量（C）标称电容量的国际单位为F（法拉），常用单位为uF（微法）标称电容量就是电压器在电路中储存电荷的能量，它一般会随着温度的变化而产生变化，因（F）法拉的单位比较大，一般使用uF（微法）作为常用单位。

mF（毫法）、nF（纳法）、pF（皮法）也是电容器的单位。

其之间的换算公式为：1F=103mF=106uF=109nF=1012Pf电容器的容量允许有正负公差。

最常用的几种公差范围及代码：±10%用代码“K”表示±20%用代码“M”表示；+20%—-10%用代码“V”表示，0%—+20%用代码“R”表示。

7.2、额定动作电压：电压的单位为：伏特（V）；额定工作电压是在规定的条件范围内可以连续施加到电容器上的直流电压。

常用之规格电压有：（6.3V、10V、16V、25V、35V、50V、63V、100V、160V、200V、250V、400V、450V）。

7.3、损耗、损耗角正切值：就是在规定的频率正切电压下，电容器因发热而消耗的能量叫损耗。

电容器方面的培训计划一、培训目标本培训计划旨在使学员全面了解电容器的基本原理、种类、应用领域以及电容器的选型与安装等方面的知识，提高学员对电容器的认识与理解，能够在实际工作中正确选择、使用和维护电容器。

二、培训对象本培训主要面向电气工程师、电气技术人员、电气设备操作维护人员以及相关行业的技术人员，要求学员具备一定的电气基础知识和相关工作经验。

三、培训内容1. 电容器基础知识- 电容器的定义与原理- 电容器的分类及特性- 电容器在电路中的作用2. 电容器的种类- 固定电容器- 变压式电容器- 可调电容器- 电容器组3. 电容器的应用领域- 电力系统中的电容器- 电子电路中的电容器- 电液传动系统中的电容器4. 电容器的选型- 电容器的参数及规格- 电容器的性能指标- 电容器的选用原则5. 电容器的安装与维护- 电容器的安装环境要求- 电容器的接线方法- 电容器的维护与检测四、培训方式本培训将采用理论授课与实际操作相结合的方式进行。

课程内容由专业的电气工程师以及行业资深的技术人员进行讲解，包括课堂讲授、案例分析、实际操作演示等形式。

五、培训时间与地点本培训计划为期3天，具体时间地点将根据实际情况另行通知。

六、培训考核为了全面评估学员对电容器知识的掌握程度，将进行笔试与实际操作的考核。

考核内容包括对电容器相关知识的理解与应用能力以及在实际操作中的技能表现。

七、培训证书合格者将获得培训结业证书，证明其在电容器方面的专业知识与技能水平。

八、培训效果评估培训结束后，将对学员的满意度进行评估，并根据学员的反馈意见不断改进培训内容与方式，以提高培训效果。

九、总结通过本培训计划的学习，学员将全面了解电容器的基本知识，能够灵活运用在实际工作中，并通过考核获得相关的培训证书，提高专业技能水平，为企业的发展与提升自身的竞争力打下坚实的基础。

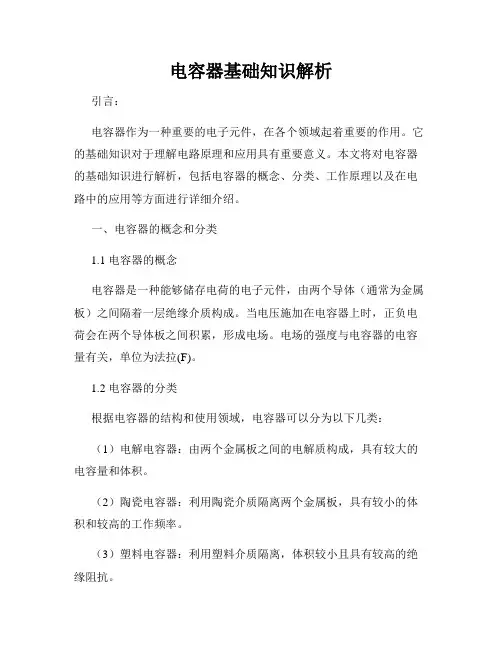

电容器基础知识解析引言：电容器作为一种重要的电子元件，在各个领域起着重要的作用。

它的基础知识对于理解电路原理和应用具有重要意义。

本文将对电容器的基础知识进行解析，包括电容器的概念、分类、工作原理以及在电路中的应用等方面进行详细介绍。

一、电容器的概念和分类1.1 电容器的概念电容器是一种能够储存电荷的电子元件，由两个导体（通常为金属板）之间隔着一层绝缘介质构成。

当电压施加在电容器上时，正负电荷会在两个导体板之间积累，形成电场。

电场的强度与电容器的电容量有关，单位为法拉(F)。

1.2 电容器的分类根据电容器的结构和使用领域，电容器可以分为以下几类：（1）电解电容器：由两个金属板之间的电解质构成，具有较大的电容量和体积。

（2）陶瓷电容器：利用陶瓷介质隔离两个金属板，具有较小的体积和较高的工作频率。

（3）塑料电容器：利用塑料介质隔离，体积较小且具有较高的绝缘阻抗。

（4）超级电容器：利用电化学原理，具有较大的电容量和瞬时储能特性。

（5）变压器电容器：用于电力系统中，具有较高的电容量和耐高电压特性。

二、电容器的工作原理电容器的工作原理基于电场的产生和储存。

当电压施加在电容器上时，两个导体板之间的电场被激发出来，在导体板上积聚正、负电荷。

这种电荷的分布会造成电流的流动，直到电容器充电满或放电完毕。

当电容器充电或放电时，储存在电容器中的能量会相应地增加或减少。

三、电容器在电路中的应用3.1 直流电路中的电容器应用（1）滤波电容器：在直流电源电路中，使用滤波电容器去除直流电源中的纹波信号，使其更加稳定。

（2）耦合电容器：用于耦合两个不同的电路，传递信号。

（3）绕组电容器：在变压器等电感元件中加入电容器，能够增加电感元件的谐振频率和电力因数。

3.2 交流电路中的电容器应用（1）相位移电容器：在交流电路中，通过改变电容器的电路连接方式和数值，能够实现对电流或电压的相位移动，用于电路的调整和补偿。

（2）共模抑制电容器：用于抑制共模信号，减少电路中的干扰。

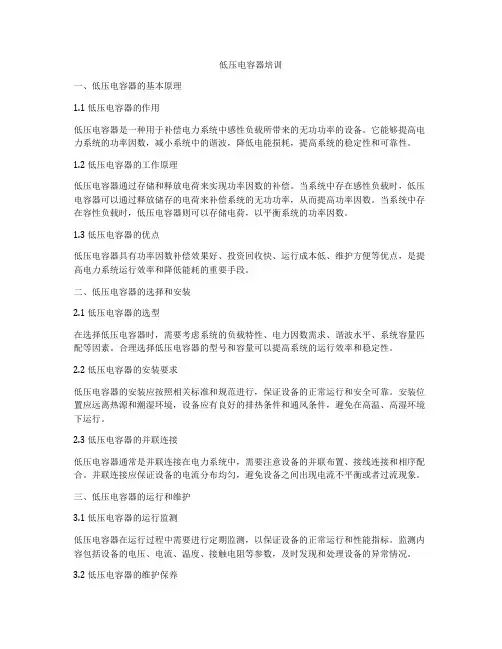

低压电容器培训一、低压电容器的基本原理1.1 低压电容器的作用低压电容器是一种用于补偿电力系统中感性负载所带来的无功功率的设备。

它能够提高电力系统的功率因数，减小系统中的谐波，降低电能损耗，提高系统的稳定性和可靠性。

1.2 低压电容器的工作原理低压电容器通过存储和释放电荷来实现功率因数的补偿。

当系统中存在感性负载时，低压电容器可以通过释放储存的电荷来补偿系统的无功功率，从而提高功率因数。

当系统中存在容性负载时，低压电容器则可以存储电荷，以平衡系统的功率因数。

1.3 低压电容器的优点低压电容器具有功率因数补偿效果好、投资回收快、运行成本低、维护方便等优点，是提高电力系统运行效率和降低能耗的重要手段。

二、低压电容器的选择和安装2.1 低压电容器的选型在选择低压电容器时，需要考虑系统的负载特性、电力因数需求、谐波水平、系统容量匹配等因素。

合理选择低压电容器的型号和容量可以提高系统的运行效率和稳定性。

2.2 低压电容器的安装要求低压电容器的安装应按照相关标准和规范进行，保证设备的正常运行和安全可靠。

安装位置应远离热源和潮湿环境，设备应有良好的排热条件和通风条件，避免在高温、高湿环境下运行。

2.3 低压电容器的并联连接低压电容器通常是并联连接在电力系统中，需要注意设备的并联布置、接线连接和相序配合。

并联连接应保证设备的电流分布均匀，避免设备之间出现电流不平衡或者过流现象。

三、低压电容器的运行和维护3.1 低压电容器的运行监测低压电容器在运行过程中需要进行定期监测，以保证设备的正常运行和性能指标。

监测内容包括设备的电压、电流、温度、接触电阻等参数，及时发现和处理设备的异常情况。

3.2 低压电容器的维护保养低压电容器的维护保养工作包括设备的清洁、接线端子的紧固、绝缘电阻的测量等内容。

定期的维护能够延长设备的使用寿命，提高设备的可靠性。

3.3 低压电容器的故障处理低压电容器出现故障时，需要及时进行排查和处理。

常见的故障包括设备的内部短路、外部短路、接触不良等情况，需要进行细致的分析和检修。

电力电容器（培训）一、电力电容器简介电力电容器主要应用在电力系统，但在工业生产设备及高电压试验方面也有广泛地应用。

按使用电压的高低可分为高压电力电容器和低压电力电容器，以额定电压1000V为界。

高压电力电容器一般为油浸电容器，而低压电力电容器多为自愈式电容器（在金属化电容器问世前也生产油浸低压电容器），自愈式电容器也称金属化电容器。

1.名词解释（1）电容：电容器的电容是表征电容器储存电荷能力的参数。

电容值称为电容量，计量单位为法拉（F），常用派生单位为微法（μF）、微微法（μμF或pF）。

①对于平板电容式中—真空介电常数；—相对介电系数（也称相对电容率，相对于真空的相对介电常数）；—电容极板间的距离（）；—电容器极板面积（）。

通常所说的介电常数都是指相对介电常数。

②对于卷绕电容器（极板两面起作用）式中—极板宽度（）；—极板长度（）；—极间介质厚度（）。

（2）电容器的储能电容器的储能是指电容器充电后在极板间储存的能量。

即式中—电容器的电容（）；—电容器极板间的电压（））。

（3）电容器的容量在交流电压作用下，电容器的容量（或无功功率）为式中—电容器的电容电流（）；—对电容器施加的电压（kV）；—施加电压的频率（）；—电容器的电容（）。

2. 电力电容器的分类和用途（1）并联电容器并联电容器是并联补偿电容器的简称，与需补偿设备并联连接于50Hz或60Hz交流电力系统中，用于补偿感性无功功率，改善功率因数和电压质量，降低线路损耗，提高系统或变压器的输出功率。

并联电容器又由可分为：(a) 高压并联电容器，其额定电压在1.0kV以上，大多为油浸电容器；(b) 低压并联电容器，其额定电压在1.0kV及下，大多为自愈式电容器，以前曾生过油浸低压电容器。

现在已经不多见了；(c) 自愈式低压并联电容器，其额定电压在1.0kV及下；(d) 集合式并联电容器（也称密集型电容器），准确地说应该称作并联电容器组，额定电压在3.5～66kV；(e) 箱式电容器，其额定电压多在3.5～35kV，与集合式电容器的区别是：集合式电容器是由电容器单元（单台电容器有时也叫电容器单元）串并联组成，放置于金属箱内。
