电容器培训资料汇报人：xx年xx月xx日•电容器基础知识•电容器选用与安装•电容器故障分析与排除目录•电容器维护与保养•电容器安全用电常识•电容器常见问题解答01电容器基础知识电容器是一种储存电荷的电子元件，由两个平行、接近但不接触的金属板或金属箔构成，中间隔有绝缘材料。
电容器定义电容器通过充电和放电过程实现电荷的储存和释放，从而完成电能的传递和转换。
电容器原理电容器定义与原理按照结构分类平板式电容器、圆柱式电容器、电解电容器等。
按照用途分类电力电容器、滤波电容器、储能电容器等。
电容器基本分类电容器主要参数电容器储存电荷的能力，表示为法拉（F）或微法拉（uF）。
容量（C）电压（U）电阻（R）频率（f）电容器所能承受的最大电压，表示为伏特（V）。
电容器对电流的阻碍作用，表示为欧姆（ohm）。
电容器工作的频率，表示为赫兹（Hz）或兆赫兹（MHz）。
02电容器选用与安装电容器选用原则根据电路的电压等级选择合适电压的电容器。
电压等级根据电路的实际需求选择容量合适的电容器，避免过大或过小。
容量选择根据电路的工作环境和要求选择合适的电容器介质类型。
介质类型考虑电路的工作频率，选择具有良好频率特性的电容器。
频率特性电容器安装注意事项电容器应安装在干燥、通风、无尘的环境中，避免潮气和灰尘对电容器的影响。
环境要求安装位置连接方式安全措施电容器应安装在牢固的位置上，避免由于移动或振动导致损坏。
电容器采用正确的连接方式，如串联、并联等，以获得所需的容量和电压。
安装过程中应采取安全措施，如佩戴绝缘手套、避免直接接触电容器等，确保人员和设备安全。
串联连接将电容器串联起来可以增加工作电压，但会减小总容量。
将电容器并联起来可以增加总容量，但会降低工作电压。
将电容器串联和并联结合起来可以获得更大的容量和更高的电压。
将电容器星形连接可以减小线路电流，适用于高电压、小电流的电路中。
将电容器三角形连接可以增加线路电流，适用于低电压、大电流的电路中。

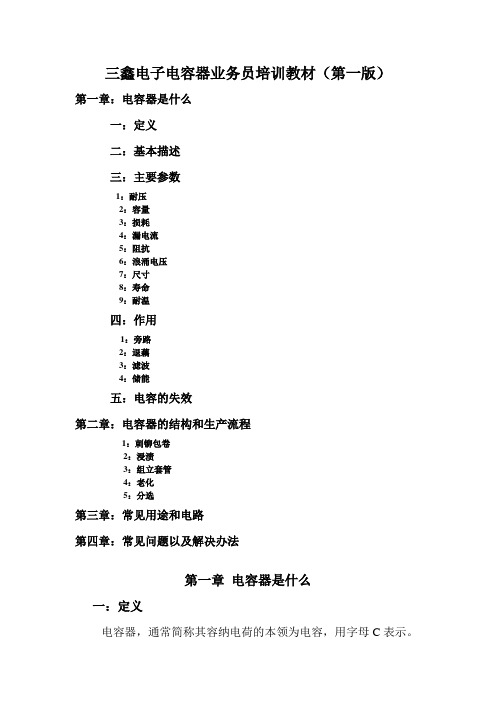

三鑫电子电容器业务员培训教材（第一版）第一章：电容器是什么一：定义二：基本描述三：主要参数1：耐压2：容量3：损耗4：漏电流5：阻抗6：浪涌电压7：尺寸8：寿命9：耐温四：作用1：旁路2：退藕3：滤波4：储能五：电容的失效第二章：电容器的结构和生产流程1：刺铆包卷2：浸渍3：组立套管4：老化5：分选第三章：常见用途和电路第四章：常见问题以及解决办法第一章电容器是什么一：定义电容器，通常简称其容纳电荷的本领为电容，用字母C表示。
定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。
英文名称：capacitor，简称cap。
电容器是电子设备中大量使用的电子元件之一，和电阻、电感并称为电子元器件的三大基础元器件，任意一个其他电子元器件都能用这三种基础元器件来进行等效表达。
电容器广泛应用于电路中的隔直交连，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。
定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。
二：基本描述1：理论电容为基本物理量，符号C，单位为F（法拉）。
因为F单位太大，平时使用更小的单位mF，μF，nF，pF等单位，彼此差距310。
换算：1F＝1000000μF，1μF=1000nF=1000000pF通用公式C=Q/U平行板电容器专用公式：板间电场强度E=U/d ，电容器电容决定式：公式：C——电容量（F）Q——一个电极板上储存的电荷（C）U——两个电极板上的电位差（V）ε——绝缘介质的介电常数S——金属极板的面积㎡d——极板间的距离（cm）2：电容器的种类电容器有很多种，一般分电解电容和薄膜电容两大类。
电解电容主要有铝电解电容、钽电解电容、铌电解电容等几大类，我们现在电脑板卡上常见的高分子固态电解是属于铝电解电容一部分。
其特征是大容量小体积中低性能。
薄膜电容主要有MKP、MPP、涤纶、MLCC、金属化纸介等很多类，其特征是小容量大体积高性能。
图1 钽电容。
电力电容器（培训）一、电力电容器简介电力电容器主要应用在电力系统，但在工业生产设备及高电压试验方面也有广泛地应用。
按使用电压的高低可分为高压电力电容器和低压电力电容器，以额定电压1000V为界。
高压电力电容器一般为油浸电容器，而低压电力电容器多为自愈式电容器（在金属化电容器问世前也生产油浸低压电容器），自愈式电容器也称金属化电容器。
1.名词解释（1）电容：电容器的电容是表征电容器储存电荷能力的参数。
电容值称为电容量，计量单位为法拉（F），常用派生单位为微法（μF）、微微法（μμF或pF）。
①对于平板电容式中—真空介电常数；—相对介电系数（也称相对电容率，相对于真空的相对介电常数）；—电容极板间的距离（）；—电容器极板面积（）。
通常所说的介电常数都是指相对介电常数。
②对于卷绕电容器（极板两面起作用）式中—极板宽度（）；—极板长度（）；—极间介质厚度（）。
（2）电容器的储能电容器的储能是指电容器充电后在极板间储存的能量。
即式中—电容器的电容（）；—电容器极板间的电压（））。
（3）电容器的容量在交流电压作用下，电容器的容量（或无功功率）为式中—电容器的电容电流（）；—对电容器施加的电压（kV）；—施加电压的频率（）；—电容器的电容（）。
2. 电力电容器的分类和用途（1）并联电容器并联电容器是并联补偿电容器的简称，与需补偿设备并联连接于50Hz或60Hz交流电力系统中，用于补偿感性无功功率，改善功率因数和电压质量，降低线路损耗，提高系统或变压器的输出功率。
并联电容器又由可分为：(a) 高压并联电容器，其额定电压在1.0kV以上，大多为油浸电容器；(b) 低压并联电容器，其额定电压在1.0kV及下，大多为自愈式电容器，以前曾生过油浸低压电容器。
现在已经不多见了；(c) 自愈式低压并联电容器，其额定电压在1.0kV及下；(d) 集合式并联电容器（也称密集型电容器），准确地说应该称作并联电容器组，额定电压在3.5～66kV；(e) 箱式电容器，其额定电压多在3.5～35kV，与集合式电容器的区别是：集合式电容器是由电容器单元（单台电容器有时也叫电容器单元）串并联组成，放置于金属箱内。
