铝电解电容器培训教材(中文)

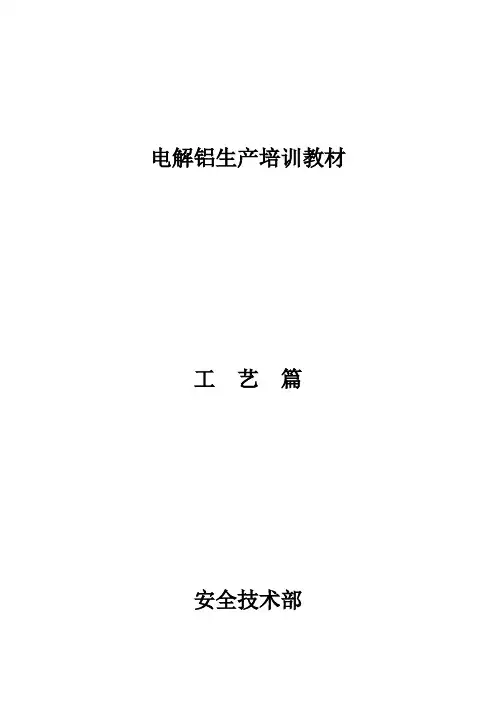

电解铝生产培训教材工艺篇安全技术部第一章铝电解概述第一节铝电解发展及现状铝（Aluminium）在自然界中分布极广，地壳中铝的含量约为7.5%，仅次于氧（O）和硅（Si），居第三位，在各种金属元素当中，铝居首位。

铝的化学性质十分活泼，但是自然界中发现了少量元素状态的铝，与其他矿物共生。

含铝的矿物总计有250多种，其中主要的是铝土矿、高岭土、明矾石等。

我国开采和利用铝矿有悠久的历史，很早就开始从明矾石提取（古称矾石），供医药及工业上使用。

汉代《本草经》一书中记载了16中矿物药物，其中就包括矾石、铅丹、石灰、朴硝、磁石。

明代宋应星所著《天工开物》一书中记载了矾石的制造和用途。

金属铝最初用化学法制取。

1825年，丹麦Oersted用钾贡还原无水氯化铝，得到一种灰色的金属粉末，在研磨时呈现金属光泽，但当时未能加以鉴定。

1827年，德国Wohler 用钾（K）还原无水氯化铝，得到少量细微的金属颗粒。

1845年，他把氯化铝气体通过熔融的金属钾表面，得到金属铝珠，每颗铝珠的质量为10~15mg，于是铝的一些物理性质和化学性质得到了测定。

1854年，法国Deville用纳代替钾还原NaCl-AlCl3络合盐，制取金属铝。

钠和钾同为一价碱金属，但钠的相对原子质量比钾小，制取1Kg铝所需的钠大约是3.0~3.4Kg，而用钾大约需要5.5Kg，故用钠比较经济。

当时称铝为“铝土中的银子”1855年，Deville在巴黎世界博览会上展出了12块小铝锭，总量约为1 Kg。

1854年，在巴黎附近建成了世界上第一座炼铝厂。

1865年，俄国Beketob提议用镁还原冰晶石来生产铝。

这一方案后来在德国Gmelingen铝镁工厂里被采用。

自从1887~1888年电解法炼铝工厂开始投入生产后，化学法便渐渐停止了，在此之前的30多年内采用化学法总共生产了200T铝。

原来在采用化学法炼铝期间，德国Bunsen和法国Deville继英国Davy之后研究电解法炼铝。

电解铝生产培训教材工艺篇安全技术部第一章铝电解概述第一节铝电解发展及现状铝（Aluminium）在自然界中分布极广，地壳中铝的含量约为7.5%，仅次于氧（O）和硅（Si），居第三位，在各种金属元素当中，铝居首位。

铝的化学性质十分活泼，但是自然界中发现了少量元素状态的铝，与其他矿物共生。

含铝的矿物总计有250多种，其中主要的是铝土矿、高岭土、明矾石等。

我国开采和利用铝矿有悠久的历史，很早就开始从明矾石提取（古称矾石），供医药及工业上使用。

汉代《本草经》一书中记载了16中矿物药物，其中就包括矾石、铅丹、石灰、朴硝、磁石。

明代宋应星所著《天工开物》一书中记载了矾石的制造和用途。

金属铝最初用化学法制取。

1825年，丹麦Oersted用钾贡还原无水氯化铝，得到一种灰色的金属粉末，在研磨时呈现金属光泽，但当时未能加以鉴定。

1827年，德国Wohler 用钾（K）还原无水氯化铝，得到少量细微的金属颗粒。

1845年，他把氯化铝气体通过熔融的金属钾表面，得到金属铝珠，每颗铝珠的质量为10~15mg，于是铝的一些物理性质和化学性质得到了测定。

1854年，法国Deville用纳代替钾还原NaCl-AlCl3络合盐，制取金属铝。

钠和钾同为一价碱金属，但钠的相对原子质量比钾小，制取1Kg铝所需的钠大约是3.0~3.4Kg，而用钾大约需要5.5Kg，故用钠比较经济。

当时称铝为“铝土中的银子”1855年，Deville在巴黎世界博览会上展出了12块小铝锭，总量约为1 Kg。

1854年，在巴黎附近建成了世界上第一座炼铝厂。

1865年，俄国Beketob提议用镁还原冰晶石来生产铝。

这一方案后来在德国Gmelingen铝镁工厂里被采用。

自从1887~1888年电解法炼铝工厂开始投入生产后，化学法便渐渐停止了，在此之前的30多年内采用化学法总共生产了200T铝。

原来在采用化学法炼铝期间，德国Bunsen和法国Deville继英国Davy之后研究电解法炼铝。

外观挑选工序应知应会一、应知1、将外观不符合工艺要求的产品挑选出来。

2、怎样区分外观合格与不合格产品。

3、不同规格的产品不能同时混在一起挑选，工作台面上不允许有二种产品存在，掉地的产品及时捡回，换规格时要将工作台面清洁干净。

4、将选好的产品填写好流传单，待检验员抽检至合格。

5、在松老练板螺钉时堆放不能超过三层。

6、进入工作间，应穿戴清洁的工作服、鞋、帽，严禁在车间吃一切食物。

二、应会1、将以下类型外观不良品选出：①极向反指、负极引线超出负极标识线；②引线氧化、露铜、烧伤打火，露焊点，以及单、三引线；③产品未封口、束断腰、封口不严，有毛刺、变形；④铝壳明显变形，防爆阀打开或裂缝；⑤露电解纸、露电解液；⑥套管印字不清、不全（辨认时产生误解），破套；⑦产品露白、起皱、翘；⑧产品无胶塞、鼓胶塞、坏胶塞；2、将产品中混入的其它型号、规格、壳号的产品挑选出。

3、在选外观的同时，将引线弯曲的产品拉直。

4、产品铝壳防爆标识不同、胶塞带台和平台要分开，套管颜色明显不同、背面模不同的产品要分开。

一、应知1、产品的包装数量要按规定数量包装，特殊包装按技术部门临时通知执行。

2、不同规格、型号、壳号的产品不能混包。

3、产品合格证填印要正确、清楚、完整。

4、产品的包装袋要压牢，不能漏出产品。

5、包装箱外标的规格、数量要与箱内产品相符合。

6、进入工作间，应穿戴清洁的工作服、鞋、帽，严禁在车间吃一切食物。

二、应会1、将产品按工艺规定和客户要求数量称、包，复核包装数量。

2、将称好数量的产品放入填好的合格证，将袋口压牢。

3、将包好的产品按规定数量装入纸箱中，待出厂检验合格后，贴上合格证入库。

一、应知1、不同规格的产品不应插在一板上。

2、换品种规格时应将工作台面清理干净。

3、插出极向反指、偏指的产品应该拿出。

4、掉地的产品应及时捡回，避免混货。

5、质量指标：产品合格率99.9%。

二、应会：1、将产品正、负极分开整齐对应插在老炼板上。

电解铝生产培训教材工艺篇安全技术部第一章铝电解概述第一节铝电解发展及现状铝（Aluminium）在自然界中分布极广，地壳中铝的含量约为7.5%，仅次于氧（O）和硅（Si），居第三位，在各种金属元素当中，铝居首位。

铝的化学性质十分活泼，但是自然界中发现了少量元素状态的铝，与其他矿物共生。

含铝的矿物总计有250多种，其中主要的是铝土矿、高岭土、明矾石等。

我国开采和利用铝矿有悠久的历史，很早就开始从明矾石提取（古称矾石），供医药及工业上使用。

汉代《本草经》一书中记载了16中矿物药物，其中就包括矾石、铅丹、石灰、朴硝、磁石。

明代宋应星所著《天工开物》一书中记载了矾石的制造和用途。

金属铝最初用化学法制取。

1825年，丹麦Oersted用钾贡还原无水氯化铝，得到一种灰色的金属粉末，在研磨时呈现金属光泽，但当时未能加以鉴定。

1827年，德国Wohler 用钾（K）还原无水氯化铝，得到少量细微的金属颗粒。

1845年，他把氯化铝气体通过熔融的金属钾表面，得到金属铝珠，每颗铝珠的质量为10~15mg，于是铝的一些物理性质和化学性质得到了测定。

1854年，法国Deville用纳代替钾还原NaCl-AlCl3络合盐，制取金属铝。

钠和钾同为一价碱金属，但钠的相对原子质量比钾小，制取1Kg铝所需的钠大约是3.0~3.4Kg，而用钾大约需要5.5Kg，故用钠比较经济。

当时称铝为“铝土中的银子”1855年，Deville在巴黎世界博览会上展出了12块小铝锭，总量约为1 Kg。

1854年，在巴黎附近建成了世界上第一座炼铝厂。

1865年，俄国Beketob提议用镁还原冰晶石来生产铝。

这一方案后来在德国Gmelingen铝镁工厂里被采用。

自从1887~1888年电解法炼铝工厂开始投入生产后，化学法便渐渐停止了，在此之前的30多年内采用化学法总共生产了200T铝。

原来在采用化学法炼铝期间，德国Bunsen和法国Deville继英国Davy之后研究电解法炼铝。

目录一、铝电解电容器定义、结构、应用；二、铝电解电容器发展动态；三、铝电解电容器三大参数；四、铝电解电容器性能特点；五、铝电解电容器的制造工艺；六、铝电解电容产品的贮存；七、铝电解电容器的寿命；八、铝电解电容器的耐溶剂性；九、铝电解电容器产品的可靠性检验；十、铝电解电容器的使用注意事项；铝电解电容器基础知识一.铝电解电容器的定义、结构与应用：1.电容器：由两块极板中间夹一层绝缘介质构成的能够贮存电能的电子元件。

铝电解电容器：在正负两块铝箔间隔一层电解纸，由正箔表面的氧化膜（Al 2O 3）作介质构成的，通过电解反应能自动修补介质的贮存电能的电子元件。

注①：电解反应-----在外加电流作用下发生的有电子得失的氧化还原反应。

注②：铝电解电容器的另一极并非像其它类型电容器用的是金属极板，而是用电解液作为电容器的阴极，电解质根据其物理状态可分为液体、半液体（糊状）和固体。

为了使电容器的阴极与电容器的负极相连接，必须从结构上加上一阴极箔，以便阴极引出，因此负箔仅起到引出阴极的作用。

电解电容器从结构上大体可分三种，箔式卷绕型、液体电解质烧结型和固体电解质烧结型。

箔式电解电容器多见于铝箔电解电容器和钽箔电解电容器，烧结型主要是钽电容、铌电容；2.铝电解电容器的结构：A.主要原材料构成引线式：正箔、负箔、引线、电解纸、皮头、铝壳、套管；焊片式：正箔、负箔、引片、电解纸、端子、盖板、铝壳、套管） B.素子 铝壳 绝缘套管 引片 盖板 端子 垫圈 铆钉 引片垫片3.应用：电解电容器由于体积小，容量大，所以广泛用于对容量误差及损耗角正切值要求不高的直流或脉动电压形式的电子线路中，主要用于电源的滤波、耦合、退耦，还可用作大功率能源，如储能点焊、充放电闪光灯等；由于烧结型电解电容较贵，故小型铝电解电容器被用于晶体管收音机、录音机和电视机等一般整机中；低压大容量的多用于计算机的电源设备中。

二.铝电解电容器的发展动态：1.小型化2.长寿命化3.低阻抗4.高频化5.宽温化6.大容量化7.小损失化8.低漏电化另外要求产品的以下特性好：温度特性：随着使用温度的变化，电容器的三参数变化曲线平缓；频率特性：随着使用频率的变化，电容器的三参数变化曲线平缓；低阻抗：阻抗值低，阻抗频率特性好。
