NXL多目标控制应用1 Vacon 多目标控制应用(软件ALFIFF20) Ver. 1.021. 概述 (2)2. 控制I/O (3)3. 多目标控制应用参数列表 (4)3.1 监测值（控制面板：菜单M1） (4)3.2 基本参数（控制面板：菜单P2 → B2.1） (5)3.3 输入信号（控制面板：菜单P2 → I2.2） (7)3.4 输出信号（控制面板：菜单P2 → P2.3） (9)3.5 驱动控制参数（控制面板：菜单P2 → P2.4） (10)3.6 禁用频率参数（控制面板：P2 → P2.5） (11)3.7 电机控制参数（控制面板：菜单P2→ M2.6） (11)3.8 保护（控制面板：菜单P2 →P2.7） (12)3.9 自动重新启动参数（控制面板：菜单P2→P2.8） (13)3.10 PID参考参数（控制面板：菜单P2→P2.9） (13)3.11 泵和风机控制参数(控制面板：菜单P2→P2.10) (14)3.12 面板参数（控制面板：菜单K3） (15)3.13 系统菜单（控制面板：菜单S6） (15)3.14 扩展板（控制面板：菜单E7） (15)4. 参数说明 (16)4.1 基本参数 (16)4.2 输入信号 (21)4.3 输出信号 (25)4.4 驱动器控制 (28)4.5 禁用频率 (31)4.6 电机控制 (32)4.7 保护 (35)4.8 自动重起动参数 (43)4.9 PID参考参数 (44)4.10 泵和风机控制 (49)4.11 面板控制 (58)5. 在多目标应用中的控制逻辑 (59)lhyj 电话: +86-10-84826832 传真: +86-10-64801132Email: *************.cn12NXL多目标控制应用多目标控制应用1. 概述缺省情况下，Vacon NXL变频器的多目标控制应用使用来自模拟输入1的直接频率参考。
VACON变频器参数说明VACON变频器是一种高性能的电机控制设备，常用于工业自动化和电动机驱动系统中。
它通过调整电源频率来控制电机速度，从而实现能耗降低、精确控制和过程优化等目标。
下面是对VACON变频器主要参数的详细说明。
1. 功率（Power）VACON变频器的功率参数用来表示其输出能力，通常以千瓦（kW）为单位。
常见的功率范围从几十瓦到几百千瓦不等，每个具体型号的变频器都有其标称功率。
在使用变频器时，应根据所需的电机负载功率来选择适当的变频器型号。
2. 输入电压和电流（Input Voltage and Current）VACON变频器的输入电压和电流参数用来表示其工作电源的特性。
一般来说，VACON变频器可以适应多种电源电压，如220V、380V、480V等。
输入电流则表示变频器的额定运行电流，它决定了变频器在工作时消耗的电力大小。
3. 频率范围（Frequency Range）VACON变频器的频率范围参数用来表示变频器可以输出的电源频率范围。
电机的转速与电源频率成正比，所以调整变频器的输出频率可以改变电机的转速。
频率范围通常从几赫兹到几百赫兹不等，具体取决于变频器的型号和规格。
4. 输出电流（Output Current）5. 效率（Efficiency）6. 控制方式（Control Mode）7. 过载能力（Overload Capacity）9. 保护功能（Protection Functions）10. 外形尺寸（Dimensions）总之，上述是对VACON变频器主要参数的一些说明。
这些参数能够帮助用户选择适当的变频器型号，并了解其性能和工作条件。
在实际应用中，还应根据具体需求和场景来选择适当的参数值。
vacon nxl方便实用的交流驱动器2vacon nxl mf4-mf6, ip21vacon nxl mf4-mf6, ip54接插方便，且极易使用由于设计高度有效，故所有系统部件均为标准配置。
得益于高防 护等级，该产品无需装入机柜就可直接安装在墙壁上。
该系列产 品均内置 RFI 过滤器和制动斩波器。
标准配置系统能适合工业 及住宅区在内的几乎所有应用场合。
内置的交流电抗器是保护 变频器免受过电压峰值影响并降低变压器、电缆及保险丝压力 的最有效手段。
方便的安装和编程利用信用卡大小的快速应用指南，即可方便、快速的实现变频器的安装和编程。
编程通常只需选择负载类型并对电机额定电流和转速进行微调。
尽管和其它 Vacon NX 系列变频器相比，Vacon NXL 的结构显得相对简单，但它却是相同等级变频器中应用最为灵活的。
灵活性意味着控制可能性、可编程特性、安装可能性及模块化的范围更广。
方便易用的 PC 工具可用于诸如编程和参数复制等方面。
有时可以通过 NC1131-3 PC 编程工具向驱动施加控制逻辑，从而取代系统中的可编程控制器（ PLC ）。
Vacon NXL 功率范围 0.25 至 30kW ，适用于工业和商住工程领域，是一种功能强大并且结构紧凑的交流驱动器。
节省空间的书本式设计、高防护等级、灵活的控制和编程能力，使其成为几乎所有使用环境下的最佳解决方案。
使用产品附带的操作指南可以非常迅速和方便地进行安装、连接和调试。
Vacon NXL 的两种负载等级数据及动态开环矢量控制特性使其成为所有负载类型的完美选择，从简单的泵和风机驱动到高难度的物料输送应用。
高开关频率和近似正弦波形的电流曲线使电机的噪声非常低。
更加丰富的特性和功能• 无需配备电气柜• 所有功能均为标配（防尘/防水保护、RFI 过滤器、交流电抗器、制动斩波器）• 安装方便，易于使用• 低噪音（变频器及电机）• 控制源多种多样（通过 I/O 、现场总线或控制面板）• 功能多样（如完全可编程 I/O 、自动识别、PID 控制器、快速启动）• 性能优越可插拔控制面板独立控制系统高电压与控制单元隔离冷却风道与电子部件隔离结构坚固标配内置 EMC于工业和商住领域应用标配内置交流电抗器模块化设计可满足所有 EMC 规范要求标准控制 I/O选件板4mf4-mf6 产品序列vacon nxl mf4-mf6 变频器型号代码* IP21 等级产品的型号代码。
vacon 交流驱动 -让您的电梯更出色Vacon 凭借出色的产品和技术致力于电梯市场的开拓。
我们的产品能够保证电梯设备更加舒适，安全，静音的运行。
无论对于新电梯的设计，还是已有电梯的改造项目，Vacon 交流驱动技术都是最佳的选择。
选择Vacon ，将有助于用户实现节能和节约成本的目的。
此外，采用Vacon 交流驱动产品，将会显著缩短设备的调试周期，从而降低项目的工艺流程成本。
Vacon 变频器在电梯加，减速时的精确平滑控制，将使电梯运行中的舒适度进一步提高。
同时，Vacon 在降低设备运行中产生的电磁噪音方面的先进技术将保证电梯的静音运行。
与同类产品相比，Vacon 变频器拥有一个重要的竞争优势，即其结构极为紧凑，占地极其有限。
同时，Vacon 产品一贯遵循的模块化理念使其非常便于安装和维护。
Vacon 在交流驱动技术及其在电梯驱动市场的应用方面拥有丰富的经验，其产品能够满足该领域几乎所有环境的应用需求。
主要技术优势及特性• 提供电梯驱动专用应用宏• 可实现异步电机在零速下的自动调整• 针对每一台电机的优化控制软件*• 风扇温控技术，显著降低设备噪音• 加减速运行时振动极小• 有效降低电机磁噪声*• 制动打开/关闭时的电机噪声补偿• 直接停靠* • 短层功能• 开门信号• 电梯行业专用CANopen DSP 417协议• 模块化设计• 内置制动电路• 带内存的可插拔面板• 高等级EMC 滤波技术*仅适于NXP 变频器安全至上* 如需更高功率产品，请联系当地Vacon办事机构。
在现有电梯的改造和升级换代项目中，新的安全规范和先进的技术革新是必须予以考虑的重要课题。
对于Vacon 而言，作为电梯设计和改造必须考虑的最重要的安全注意事项，由欧洲标准化委员会颁布的各项规范和标准，如95/216/EC, EN81 1等，是电梯运行安全的关键准则。
Vacon 将其视为安全原则，而不仅仅限于建议层面，并将其置于系统设计的第一位。
VACON NX 快速应用指导启动向导启动向导功能在变频器初次上电时被激活，或在系统菜单中设置相应参数（P6.5.3），并将变频器断电后再重新上电时激活。
控制面板的启动向导功能使变频器的调试非常简单。
当该功能置为有效（缺省设定）时，启动向导帮助用户选择语言和应用宏，或选择可用于所有应用宏，或专用于某个应用宏的参数值。
任何情况下均可按Enter 按钮接受参数值。
另外，可利用浏览按钮（向上或向下箭头）打开或关闭下拉菜单，或修改参数值。

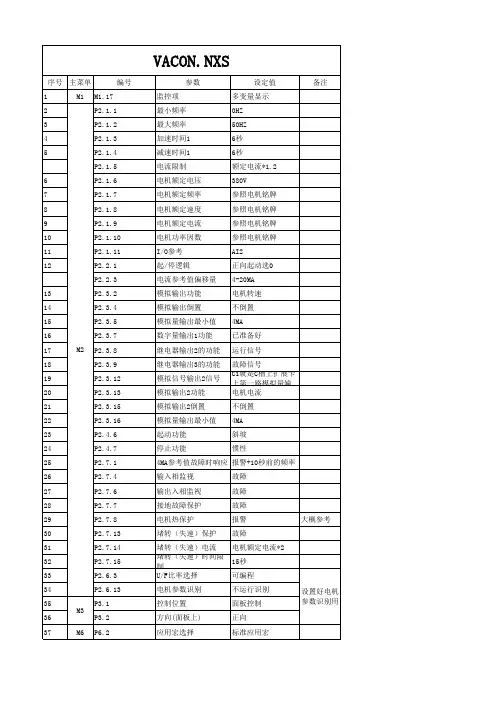

控制面板的详细使用说明请参阅《NXS/P 变频器用户手册》第7章其他参数的设定取决于应用宏选择：基本应用宏：P2.14） 标准应用宏：P2.1.11） PID 控制应用宏：实际值1的选择（P2.2.9）PID 控制器参考值（P2.1.11多目标控制应用宏： I/O 参考值（P2.1.11）代码信号名称单位V1.1 输出频率Hz V1.2 频率参考值Hz V1.3 电机速度rpm V1.4 电机电流 A V1.5 电机转矩% V1.6 电机功率% V1.7 电机电压V V1.8 直流母线电压V V1.9 变频器温度ºC V1.10 电机温度% V1.11 电压输入V V1.12 电流输入mA V1.13 DIN1，DIN2，DIN3V1.14 DIN4，DIN5，DIN6V1.15 DO1，RO1，RO2V1.16 模拟输出mA M1.17 多监控项故障及故障代码监控值1 过电流2 过电压35 充电开关6 紧急停车7 饱和跳闸8 系统故障9101112 制动斩波器监控13 变频器温度过低14 变频器温度过高15161722 EEPROM求校验和故障24 计数器错误25 微处理器看门狗故障26 启动禁止2931 IGBT温度（硬件）32 风扇冷却34 CAN总线通讯35 应用宏36 控制单元37 设备变更（相同型号）38 设备增加（相同型号）39 设备移除40设备未知41 IGBT 温度4243 编码器故障44 设备变更（不同型号）45 设备增加（不同型号）504 2051 外部故障52 面板通讯故障53 现场总线故障54 插槽故障56 PT100板温度故障注意！不同的应用宏可能收录有更多的监控值实际值特殊显示“实际值特殊显示”参数可将实际值信号转化为更易于用户阅读的形式，并显示。
644 转矩速度极限 6选择转矩控制的最大频率。
0最大频率参数ID1021选择频率参考2预置速度7，参数ID130700 对4mA参考值故障的反应234567 (2.7.1)0=没有响应。
1=报警。
2=报警，频率从10秒以前设置为参考值。
3=报警，预设置的频率（参数ID728）作为参考值。
4=故障，故障后根据参数ID506进入停车模式5=故障，故障后始终按惯性方式停车若使用的是4-20mA参数信号且信号降至3.5mA以下并维持５秒或者低于0.5mA维持0.5秒，就会产生一个报警或故障动作和消息。
信息可以被设置到数字输出DO1和继电输出RO1和RO2。
701 对外部故障反应234567 (2.7.3)0=没有响应1=报警2=故障，故障后根据参数ID506进入停车模式3=故障，故障后始终按惯性方式停车在可编程数字输入DIN3的外部故障信号中，会产生一个报警或故障动作和消息。
信息可以被设置到数字输出DO1和继电输出RO1和RO2。
702输出相监控234567 (2.7.6)0=没有响应1=报警2=故障, 故障后根据参数ID506进入停车模式3=故障，故障后始终按惯性方式停车电机输出相监控确保电机相有一个大致相等的电流。
703 接地故障保护234567 (2.7.7)0=没有响应1=报警北京理宏伟控科贸有限责任公司电话: +86-10-84826832 / 67428315 / 586082332=故障，故障后根据参数ID506进入停车模式3=故障, 故障后始终按惯性方式停车接地故障保护确保电机相电流之和为零。
过电流保护始终在工作并保护变频器免受大电流接地故障的危害。
704 电机热保护234567 (2.7.8)0=没有响应1=报警2=故障，故障后根据参数ID506进入停车模式3=故障，故障后始终按惯性方式停车如果选择了跳闸，变频器会停机并且进入故障状态。
释放保护，例如设定参数为0，这会复位电机热状态到0%。
