vacon nxl方便实用的交流驱动器2vacon nxl mf4-mf6, ip21vacon nxl mf4-mf6, ip54接插方便，且极易使用由于设计高度有效，故所有系统部件均为标准配置。
得益于高防 护等级，该产品无需装入机柜就可直接安装在墙壁上。
该系列产 品均内置 RFI 过滤器和制动斩波器。
标准配置系统能适合工业 及住宅区在内的几乎所有应用场合。
内置的交流电抗器是保护 变频器免受过电压峰值影响并降低变压器、电缆及保险丝压力 的最有效手段。
方便的安装和编程利用信用卡大小的快速应用指南，即可方便、快速的实现变频器的安装和编程。
编程通常只需选择负载类型并对电机额定电流和转速进行微调。
尽管和其它 Vacon NX 系列变频器相比，Vacon NXL 的结构显得相对简单，但它却是相同等级变频器中应用最为灵活的。
灵活性意味着控制可能性、可编程特性、安装可能性及模块化的范围更广。
方便易用的 PC 工具可用于诸如编程和参数复制等方面。
有时可以通过 NC1131-3 PC 编程工具向驱动施加控制逻辑，从而取代系统中的可编程控制器（ PLC ）。
Vacon NXL 功率范围 0.25 至 30kW ，适用于工业和商住工程领域，是一种功能强大并且结构紧凑的交流驱动器。
节省空间的书本式设计、高防护等级、灵活的控制和编程能力，使其成为几乎所有使用环境下的最佳解决方案。
使用产品附带的操作指南可以非常迅速和方便地进行安装、连接和调试。
Vacon NXL 的两种负载等级数据及动态开环矢量控制特性使其成为所有负载类型的完美选择，从简单的泵和风机驱动到高难度的物料输送应用。
高开关频率和近似正弦波形的电流曲线使电机的噪声非常低。
更加丰富的特性和功能• 无需配备电气柜• 所有功能均为标配（防尘/防水保护、RFI 过滤器、交流电抗器、制动斩波器）• 安装方便，易于使用• 低噪音（变频器及电机）• 控制源多种多样（通过 I/O 、现场总线或控制面板）• 功能多样（如完全可编程 I/O 、自动识别、PID 控制器、快速启动）• 性能优越可插拔控制面板独立控制系统高电压与控制单元隔离冷却风道与电子部件隔离结构坚固标配内置 EMC于工业和商住领域应用标配内置交流电抗器模块化设计可满足所有 EMC 规范要求标准控制 I/O选件板4mf4-mf6 产品序列vacon nxl mf4-mf6 变频器型号代码* IP21 等级产品的型号代码。
VACON NX 快速应用指导启动向导启动向导功能在变频器初次上电时被激活，或在系统菜单中设置相应参数（P6.5.3），并将变频器断电后再重新上电时激活。
控制面板的启动向导功能使变频器的调试非常简单。
当该功能置为有效（缺省设定）时，启动向导帮助用户选择语言和应用宏，或选择可用于所有应用宏，或专用于某个应用宏的参数值。
任何情况下均可按Enter 按钮接受参数值。
另外，可利用浏览按钮（向上或向下箭头）打开或关闭下拉菜单，或修改参数值。
控制面板的详细使用说明请参阅《NXS/P 变频器用户手册》第7章其他参数的设定取决于应用宏选择：基本应用宏：P2.14） 标准应用宏：P2.1.11） PID 控制应用宏：实际值1的选择（P2.2.9）PID 控制器参考值（P2.1.11多目标控制应用宏： I/O 参考值（P2.1.11）代码信号名称单位V1.1 输出频率Hz V1.2 频率参考值Hz V1.3 电机速度rpm V1.4 电机电流 A V1.5 电机转矩% V1.6 电机功率% V1.7 电机电压V V1.8 直流母线电压V V1.9 变频器温度ºC V1.10 电机温度% V1.11 电压输入V V1.12 电流输入mA V1.13 DIN1，DIN2，DIN3V1.14 DIN4，DIN5，DIN6V1.15 DO1，RO1，RO2V1.16 模拟输出mA M1.17 多监控项故障及故障代码监控值1 过电流2 过电压35 充电开关6 紧急停车7 饱和跳闸8 系统故障9101112 制动斩波器监控13 变频器温度过低14 变频器温度过高15161722 EEPROM求校验和故障24 计数器错误25 微处理器看门狗故障26 启动禁止2931 IGBT温度（硬件）32 风扇冷却34 CAN总线通讯35 应用宏36 控制单元37 设备变更（相同型号）38 设备增加（相同型号）39 设备移除40设备未知41 IGBT 温度4243 编码器故障44 设备变更（不同型号）45 设备增加（不同型号）504 2051 外部故障52 面板通讯故障53 现场总线故障54 插槽故障56 PT100板温度故障注意！不同的应用宏可能收录有更多的监控值实际值特殊显示“实际值特殊显示”参数可将实际值信号转化为更易于用户阅读的形式，并显示。
伟肯变频器用户手册伟肯变频器用户手册1.引言1.1 目的本手册旨在向伟肯变频器的用户提供详细的操作指南和技术信息，帮助用户正确使用和维护伟肯变频器。
1.2 范围本手册适用于伟肯变频器的所有型号和规格。
对于特定型号和规格的变频器，还可能存在额外的特殊要求，请参阅相应的附录。
2.变频器概述2.1 产品介绍伟肯变频器是一种用于控制电机转速的电子设备。
它通过调整电源频率并控制电机供电电压来实现对电机转速的精确控制。
2.2 主要特性●广泛的输入电压范围●高效的能量转换和节能功能●多种控制模式和参数调整选项●多种保护功能，包括过载保护和过热保护●支持多种通信接口，如Modbus、Profibus等3.安装和连接3.1 安装要求在安装伟肯变频器之前，需要满足一些特定的要求，以确保变频器的正常运行和使用安全。
3.2 连接说明本节详细介绍了如何正确连接伟肯变频器的电源、电机和控制信号线。
4.变频器参数设置4.1 主要参数本节介绍了伟肯变频器的主要参数，包括输入电压、输出电压、频率范围等。
还介绍了如何根据实际需求调整这些参数。
4.2 控制模式设置伟肯变频器支持多种控制模式，包括恒速控制、定频控制和矢量控制等。
本节详细介绍了各种控制模式的特点和参数设置方法。
5.变频器操作5.1 开机与闭机本节介绍了如何正确启动和关闭伟肯变频器，并解释了启动和关闭过程中可能出现的故障和解决方法。
5.2 运行参数调整伟肯变频器允许用户根据实际需求调整运行参数，例如输出频率、电流限制等。
本节详细介绍了各个参数的含义和调整方法。
6.变频器维护和故障排除6.1 日常维护本节介绍了一些常规的日常维护工作，如定期检查和清洁变频器、电机等。
6.2 故障排除伟肯变频器在运行过程中可能出现各种故障，本节了一些常见的故障和解决方法，以帮助用户尽快恢复正常运行。
7.附录附录A：特定型号的变频器额外要求附录B：电气接线图附录C：常见法律名词及注释1.本文档涉及附件：电气接线图、相关技术资料请参考伟肯官网。

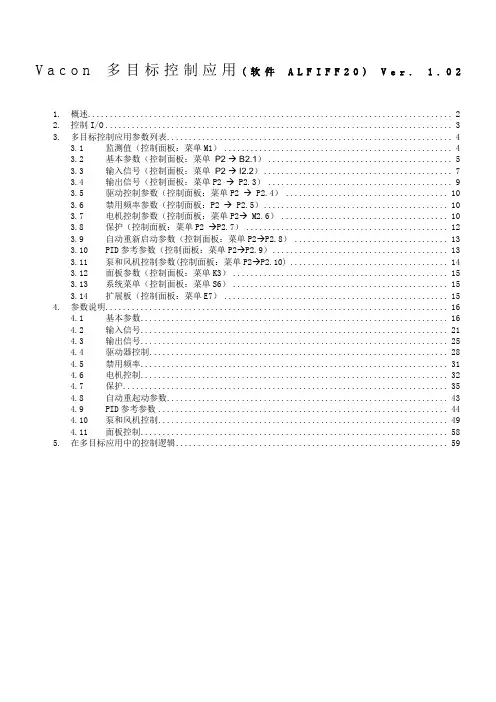

V a c o n多目标控制应用(软件A L F I F F20)V e r.1.021. 概述 (2)2. 控制I/O (3)3. 多目标控制应用参数列表 (4)3.1 监测值（控制面板：菜单M1） (4)3.2 基本参数（控制面板：菜单P2 → B2.1） (5)3.3 输入信号（控制面板：菜单P2 → I2.2） (7)3.4 输出信号（控制面板：菜单P2 → P2.3） (9)3.5 驱动控制参数（控制面板：菜单P2 → P2.4） (10)3.6 禁用频率参数（控制面板：P2 → P2.5） (10)3.7 电机控制参数（控制面板：菜单P2→ M2.6） (10)3.8 保护（控制面板：菜单P2 →P2.7） (12)3.9 自动重新启动参数（控制面板：菜单P2→P2.8） (13)3.10 PID参考参数（控制面板：菜单P2→P2.9） (13)3.11 泵和风机控制参数(控制面板：菜单P2→P2.10) (14)3.12 面板参数（控制面板：菜单K3） (15)3.13 系统菜单（控制面板：菜单S6） (15)3.14 扩展板（控制面板：菜单E7） (15)4. 参数说明 (16)4.1 基本参数 (16)4.2 输入信号 (21)4.3 输出信号 (25)4.4 驱动器控制 (28)4.5 禁用频率 (31)4.6 电机控制 (32)4.7 保护 (35)4.8 自动重起动参数 (43)4.9 PID参考参数 (44)4.10 泵和风机控制 (49)4.11 面板控制 (58)5. 在多目标应用中的控制逻辑 (59)多目标控制应用1. 概述缺省情况下，Vacon NXL变频器的多目标控制应用使用来自模拟输入1的直接频率参考。
但是，例如在泵和风机的应用中使用了PID控制器，它可以提供多种内部的测量和调节功能。
这意味着不需要一些额外的外部装置。
当变频器在试运行时，B2.1（基本参数）是唯一可见的参数组。
VACON NXS/P变频器用户手册在安装和调试过程中，请务必按照以下快速指南操作，并完成如下10个操作步骤。
如有任何问题，请与当地经销商联系。
快速操作指南：1.检查产品是否与定单相符，见第3章。

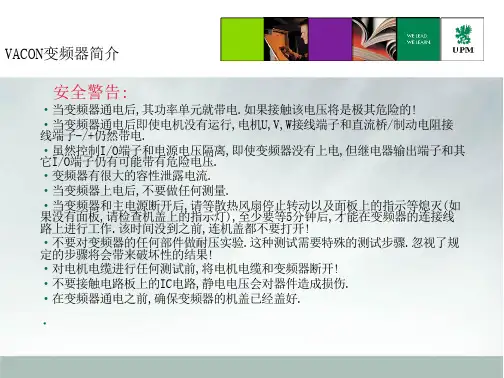

2.进行任何调试前，请仔细阅读第1章中的安全规程。
3.进行机械安装前，请根据第5章的说明检查变频器外部环境条件及其周围最小空间。
4.根据§6.1.1.1－§6.1.1.5，检查电机电缆、主电源电缆、主电源熔断器的规格和电缆的连接。
5.根据§6.1.5中的说明进行安装。
6.根据§6.2.1中的说明安装控制电缆。
7.如果启动向导功能被激活，则应选择面板语言和需要的应用宏，并按Enter鍵确认；如果启动向导功能没有被激活，请按7a和7b的步骤进行操作。
7a. 在菜单M6中的6.1页选择面板语言。
操作面板的使用说明参见第7章。
7b. 在菜单M6中的6.2页选择所需的应用宏。
操作面板的使用说明参见第7章。
8.所有的参数都有工厂设定的缺省值。
为了确保正确运行，请检查铭牌上以下数据的值及其在参数组G2.1中所对应的参数：•电机额定电压•电机额定频率•电机额定转速•电机额定电流•电机功率因数“ALL IN ONE”应用手册中对所有参数有详细解释。
9.根据第8章的调试步骤进行调试。
10.至此，可以开始使用Vacon NX变频器了。
违反上述操作步骤所造成的任何损失，Vacon Plc概不负责。
VACON NXS/P 用户手册目录1安全指导2EU认证3收货4技术数据5安装6电缆与接线7控制面板8调试9故障跟踪3Vacon China 电话：+86-10-51280006 传真：+86-10-6581373324小时支持热线：+86-133******** 关于VACON NXS/P 用户手册恭喜您选择了Vacon NX 变频器所提供的平滑控制！用户手册将为您提供有关Vacon NX 变频器的安装，调试和操作的必要信息。
