vacon nxl方便实用的交流驱动器2vacon nxl mf4-mf6, ip21vacon nxl mf4-mf6, ip54接插方便，且极易使用由于设计高度有效，故所有系统部件均为标准配置。
得益于高防 护等级，该产品无需装入机柜就可直接安装在墙壁上。
该系列产 品均内置 RFI 过滤器和制动斩波器。
标准配置系统能适合工业 及住宅区在内的几乎所有应用场合。
内置的交流电抗器是保护 变频器免受过电压峰值影响并降低变压器、电缆及保险丝压力 的最有效手段。
方便的安装和编程利用信用卡大小的快速应用指南，即可方便、快速的实现变频器的安装和编程。
编程通常只需选择负载类型并对电机额定电流和转速进行微调。
尽管和其它 Vacon NX 系列变频器相比，Vacon NXL 的结构显得相对简单，但它却是相同等级变频器中应用最为灵活的。
灵活性意味着控制可能性、可编程特性、安装可能性及模块化的范围更广。
方便易用的 PC 工具可用于诸如编程和参数复制等方面。
有时可以通过 NC1131-3 PC 编程工具向驱动施加控制逻辑，从而取代系统中的可编程控制器（ PLC ）。
Vacon NXL 功率范围 0.25 至 30kW ，适用于工业和商住工程领域，是一种功能强大并且结构紧凑的交流驱动器。
节省空间的书本式设计、高防护等级、灵活的控制和编程能力，使其成为几乎所有使用环境下的最佳解决方案。
使用产品附带的操作指南可以非常迅速和方便地进行安装、连接和调试。
Vacon NXL 的两种负载等级数据及动态开环矢量控制特性使其成为所有负载类型的完美选择，从简单的泵和风机驱动到高难度的物料输送应用。
高开关频率和近似正弦波形的电流曲线使电机的噪声非常低。
更加丰富的特性和功能• 无需配备电气柜• 所有功能均为标配（防尘/防水保护、RFI 过滤器、交流电抗器、制动斩波器）• 安装方便，易于使用• 低噪音（变频器及电机）• 控制源多种多样（通过 I/O 、现场总线或控制面板）• 功能多样（如完全可编程 I/O 、自动识别、PID 控制器、快速启动）• 性能优越可插拔控制面板独立控制系统高电压与控制单元隔离冷却风道与电子部件隔离结构坚固标配内置 EMC于工业和商住领域应用标配内置交流电抗器模块化设计可满足所有 EMC 规范要求标准控制 I/O选件板4mf4-mf6 产品序列vacon nxl mf4-mf6 变频器型号代码* IP21 等级产品的型号代码。
vacon 交流驱动 -让您的电梯更出色Vacon 凭借出色的产品和技术致力于电梯市场的开拓。
我们的产品能够保证电梯设备更加舒适，安全，静音的运行。
无论对于新电梯的设计，还是已有电梯的改造项目，Vacon 交流驱动技术都是最佳的选择。
选择Vacon ，将有助于用户实现节能和节约成本的目的。
此外，采用Vacon 交流驱动产品，将会显著缩短设备的调试周期，从而降低项目的工艺流程成本。
Vacon 变频器在电梯加，减速时的精确平滑控制，将使电梯运行中的舒适度进一步提高。
同时，Vacon 在降低设备运行中产生的电磁噪音方面的先进技术将保证电梯的静音运行。
与同类产品相比，Vacon 变频器拥有一个重要的竞争优势，即其结构极为紧凑，占地极其有限。
同时，Vacon 产品一贯遵循的模块化理念使其非常便于安装和维护。
Vacon 在交流驱动技术及其在电梯驱动市场的应用方面拥有丰富的经验，其产品能够满足该领域几乎所有环境的应用需求。
主要技术优势及特性• 提供电梯驱动专用应用宏• 可实现异步电机在零速下的自动调整• 针对每一台电机的优化控制软件*• 风扇温控技术，显著降低设备噪音• 加减速运行时振动极小• 有效降低电机磁噪声*• 制动打开/关闭时的电机噪声补偿• 直接停靠* • 短层功能• 开门信号• 电梯行业专用CANopen DSP 417协议• 模块化设计• 内置制动电路• 带内存的可插拔面板• 高等级EMC 滤波技术*仅适于NXP 变频器安全至上* 如需更高功率产品，请联系当地Vacon办事机构。
在现有电梯的改造和升级换代项目中，新的安全规范和先进的技术革新是必须予以考虑的重要课题。
对于Vacon 而言，作为电梯设计和改造必须考虑的最重要的安全注意事项，由欧洲标准化委员会颁布的各项规范和标准，如95/216/EC, EN81 1等，是电梯运行安全的关键准则。
Vacon 将其视为安全原则，而不仅仅限于建议层面，并将其置于系统设计的第一位。
伟肯变频器用户手册伟肯变频器用户手册1.引言1.1 目的本手册旨在向伟肯变频器的用户提供详细的操作指南和技术信息，帮助用户正确使用和维护伟肯变频器。
1.2 范围本手册适用于伟肯变频器的所有型号和规格。
对于特定型号和规格的变频器，还可能存在额外的特殊要求，请参阅相应的附录。
2.变频器概述2.1 产品介绍伟肯变频器是一种用于控制电机转速的电子设备。
它通过调整电源频率并控制电机供电电压来实现对电机转速的精确控制。
2.2 主要特性●广泛的输入电压范围●高效的能量转换和节能功能●多种控制模式和参数调整选项●多种保护功能，包括过载保护和过热保护●支持多种通信接口，如Modbus、Profibus等3.安装和连接3.1 安装要求在安装伟肯变频器之前，需要满足一些特定的要求，以确保变频器的正常运行和使用安全。
3.2 连接说明本节详细介绍了如何正确连接伟肯变频器的电源、电机和控制信号线。
4.变频器参数设置4.1 主要参数本节介绍了伟肯变频器的主要参数，包括输入电压、输出电压、频率范围等。
还介绍了如何根据实际需求调整这些参数。
4.2 控制模式设置伟肯变频器支持多种控制模式，包括恒速控制、定频控制和矢量控制等。
本节详细介绍了各种控制模式的特点和参数设置方法。
5.变频器操作5.1 开机与闭机本节介绍了如何正确启动和关闭伟肯变频器，并解释了启动和关闭过程中可能出现的故障和解决方法。
5.2 运行参数调整伟肯变频器允许用户根据实际需求调整运行参数，例如输出频率、电流限制等。
本节详细介绍了各个参数的含义和调整方法。
6.变频器维护和故障排除6.1 日常维护本节介绍了一些常规的日常维护工作，如定期检查和清洁变频器、电机等。
6.2 故障排除伟肯变频器在运行过程中可能出现各种故障，本节了一些常见的故障和解决方法，以帮助用户尽快恢复正常运行。
7.附录附录A：特定型号的变频器额外要求附录B：电气接线图附录C：常见法律名词及注释1.本文档涉及附件：电气接线图、相关技术资料请参考伟肯官网。

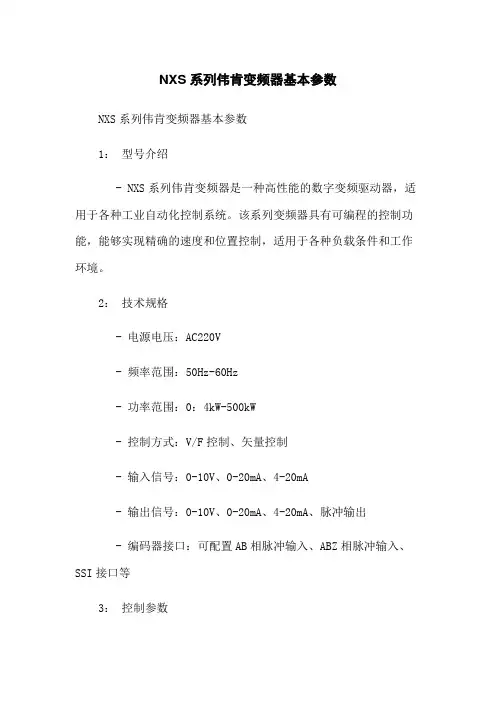

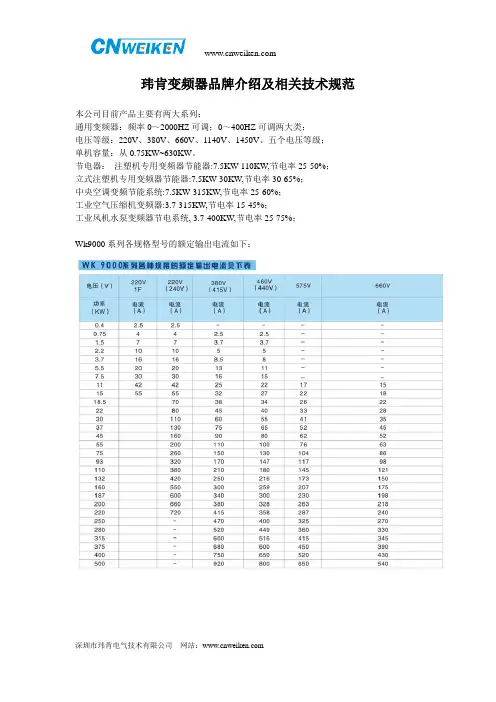

NXS系列伟肯变频器基本参数NXS系列伟肯变频器基本参数1：型号介绍- NXS系列伟肯变频器是一种高性能的数字变频驱动器，适用于各种工业自动化控制系统。
该系列变频器具有可编程的控制功能，能够实现精确的速度和位置控制，适用于各种负载条件和工作环境。
2：技术规格- 电源电压：AC220V- 频率范围：50Hz-60Hz- 功率范围：0：4kW-500kW- 控制方式：V/F控制、矢量控制- 输入信号：0-10V、0-20mA、4-20mA- 输出信号：0-10V、0-20mA、4-20mA、脉冲输出- 编码器接口：可配置AB相脉冲输入、ABZ相脉冲输入、SSI接口等3：控制参数- 加速时间：0-65535s可调- 减速时间：0-65535s可调- 频率设置范围：0-400Hz- 过载能力：150%额定电流，1分钟内4：保护功能- 过电流保护- 过电压保护- 地震出错保护- 瞬态过电压保护- 温度保护5：运行状态监测- 输出频率和电流显示- 输入电压和电流显示- 温度和故障显示- 运行时间显示6：外部接口- RS485通讯接口- MODBUS通讯协议- 可选配的扩展模块接口附件：- 产品手册- 安装指南- 编程手册法律名词及注释：- 变频器：也称为交流变频器或变频调速器，是一种能够通过改变电源频率来控制电机转速的电器设备。
- V/F控制：电压/频率控制，是一种用于控制交流电动机的速度的方法，通过调整电压和频率之间的关系，实现电机的调速控制。
- 矢量控制：也称为矢量变频控制，是一种通过控制电机的电流和磁场来实现精确调速的方法，适用于对速度和位置要求较高的应用。
伟肯变频器海德堡印刷机调试参数提升印刷机的生产效率每个工厂都非常关心，一般大家都知道节省调机时间就可以提升效率，调机时间内容比较多，如上墨时间，洗墨时间，上印刷版，卸印刷版，调试产品时间等。
这与个人技能判断力有关，每多调试一次，都会造成时间浪费，影响生产效率。
而优秀的印刷机长无论是操作性能精良的设备，还是操作使用性能一般的设备，都能够保证生产的顺利进行，且能保证产品良好的品质，而且生产效率还很高。
因此，作为优秀的印刷机长熟练掌握印刷机的调节方式和要点是十分必要的。
在此，为大家分享印刷机通用的调节方式和要点。
印刷机组成部位为：送纸单元、印刷单元、开槽单元、模切单元、收纸单元，每个部位功能也不一样。
一、送纸单元送纸单元：送纸单元功能是将纸张平稳精准地传递到印刷单元。
送纸单元调整参考如下：1、前挡板：控制进纸高度，间隙设定为纸张厚度的1.5倍，距离是比较适中的。
2、侧挡板：调节进纸长短，靠拍齐板侧规格多2mm。
3、齐纸侧拍：调节纸板进纸长短拍齐作用，拍齐板拍进侧挡板内10-20mm。
4、后挡板：调节纸板进纸宽度，后挡板与前挡板间距比纸板宽度大3mm。
5、进纸辊：调节纸板进纸间距，间距调节经进纸辊后压溃不能超过也不能小于纸板厚度0.1mm，遇到特殊情况，可按具体情况进行调节。
在此需要注意：送纸单元最容易出现的问题就是纸板堆积过高，导致送纸延迟缓慢，影响印刷开槽模切精度。
二、印刷单元印刷单元的关键作用是印刷，由印刷版根据网纹辊的上的油墨转移到承印物上，以此呈现所需要的文字和图像。
印刷单元调整参考如下：1、橡胶辊：即挂墨辊；每次与网纹辊间距调节要一致，印刷色调才可以保持一致。
2、刮刀：刮刀要时常清洁，根据使用情况的情况及时更换刀片。
3、网纹辊：平行度要准确，与印刷版轻触且尽量保持在零点周围，触碰不了就将印刷版垫高。
4、印刷缸：挂版中心线要对齐、稳固且左右横移要归零，印刷缸要定时清理。
5、印压辊：间距设置在保障印刷色调饱满的基础下尽量轻压，防止网点增大导致楞痕细字不清、满版反白字重影，其印刷压溃不能超过0.2mm。

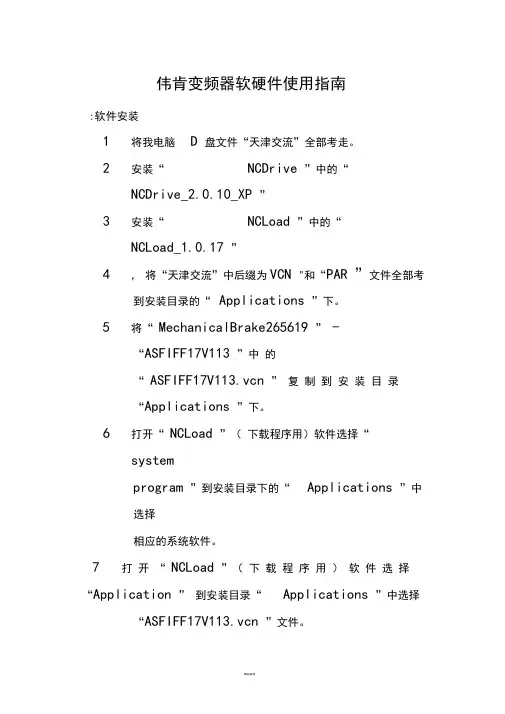

伟肯变频器软硬件使用指南:软件安装1将我电脑 D 盘文件“天津交流”全部考走。
2安装“NCDrive ”中的“NCDrive_2.0.10_XP ”3安装“NCLoad ”中的“NCLoad_1.0.17 ”4, 将“天津交流”中后缀为VCN "和“PAR ”文件全部考到安装目录的“Applications ”下。
5将“ MechanicalBrake265619 ” -“ASFIFF17V113 ”中的“ ASFIFF17V113.vcn ” 复制到安装目录“Applications ”下。
6打开“ NCLoad ”（下载程序用）软件选择“systemprogram ”到安装目录下的“Applications ”中选择相应的系统软件。
7打开“ NCLoad ”（下载程序用）软件选择“Application ” 到安装目录“Applications ”中选择“ASFIFF17V113.vcn ”文件。
安装过程完毕！软件使用指南1,软件主界面如下图所示M1M7为主菜单M1为监控菜单：V 1.1 ——输出频率（电机的运行频率）V 1.3 ——电机转速V 1.4 ——电机电流V 1.5 ——电机转矩V 1.6 ——电机功率V 1.7——电机电压V 1.8 ——直流母线电压V 1.9 ——变频器温度V 1.10——电压输入AI1_VV 1.11 ——电流输入 AI2_mAV 1.12 ——数字输入状态(DIN1,DIN2,DIN3 )V 1.13 ——数字输入状态(DIN4,DIN5,DIN6 )V 1.14 ——数字和继电器输出状态( DO14,RO1,RO2 )V 1.15 ——模寸^输出 mA (AO1 )M2为参数菜单具体应用参看附表1 (参数设置表)M3为控制面板菜单白，Fil» |dit Vifiw Briv» Tools gnMw H«lpD|*旧I昌| -OW—E . 口科Jie 口前2a •I喟画皿El m M 3 Keypad ConMdl蜀可丽近碣图P 3.3 Keypad Directionl=h P 3.4 StcpBultcnArtive_| M 4 Ache FadU□ M5 Famll Hi^DiyS |_| M 6 Syrian Menu+1 LJ M 7 Expander boardsP3.1 选择 I/O TeminalM4为故障菜单该菜单显示当前故障号，以及故障的数据记录。
伟肯变频器用户手册安装和运行前，请务必遵照如下的起动和运行快速指南操作，并依次完成其中11个操作步骤。
如有任何问题，请与当地经销商联系。
快速指南1. 检查产品是否与定单相符，见第3章。
2. 进行任何调试前，请仔细阅读第1章中的安全规程。
3. 进行机械安装前，请根据第5章的说明检查外部环境条件和变频器周边的最小间距。
4. 按第6章的说明检查电机电缆、主电源电缆、主电源熔断器的规格和电缆的连接情况。
5. 根据第5章中的安装说明进行安装。
6. 根据§6.1.1中的说明检查控制电缆规格及接地系统。
7. 根据第7章中的说明使用控制面板。
8. 所有的参数都有工厂设定的缺省值。
为了确保正确运行，请检查下列电机铭牌数据和参数组P2.1中相应的参数设置。
见§8.3.2。
• 电机额定电压P2.1.6• 电机额定频率P2.1.7• 电机额定转速P2.1.8• 电机额定电流P2.1.9• 电机功率因数P2.1.10所有的参数说明见多目标控制应用手册。
9. 阅读第８章，按照调试步骤进行操作。
10. 至此，可以开始使用Vacon NXL变频器了。
11. 在本手册的结尾，您会看到有关默认I/O，控制面板菜单，监控值，故障代码和基本参数的快速帮助。
违反上述操作步骤所造成的任何损失，Vacon Plc概不负责。
目录VACON NXL用户手册目录1 安全指导2 EU认证3 收货4 技术数据5 安装6 电缆和接线7 控制面板8 调试9 故障跟踪10 选件卡OPT－AA的描述11 选件卡OPT－AI的描述VACON NXL多目标控制应用手册vacon • 3Vacon China电话： +86-10-51280006 传真： +86-10-65813733 24小时支持热线： +86-137******** Email ：***************.cn关于VACON NXL 用户手册和多目标控制应用手册恭喜您选择了Vacon NXL 变频器所提供的平滑控制！用户手册将为您提供有关Vacon NXL 变频器的安装，调试和操作的必要信息。

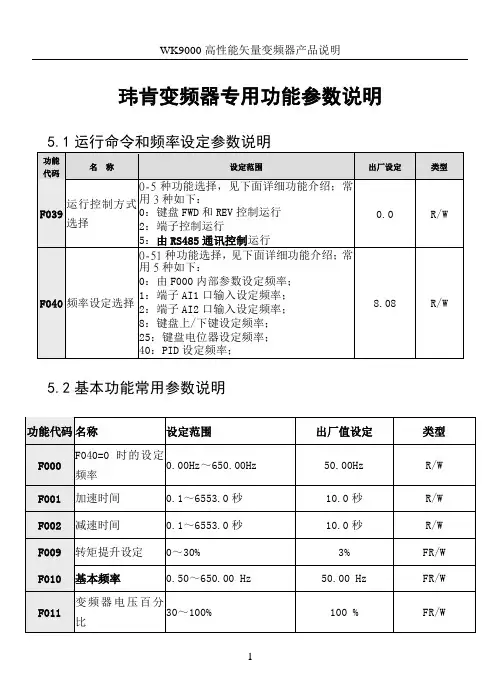

韦肯变频器MC600叁数说明主要的韦肯MC600变频器参数设置说明如下：一、频率设定：1、启动频率：此参数用来设定启动时电机从多少频率开始运转。
2、运行频率：根据生产情况调节好电机运转后的旋转频率。
3、频率上下限：这个参数避免用户误操作使频率过高，烧坏电机。
二、频率给定方式：1、面板调速：可以通过面板的按键调节频率。
2、传感器控制：可以通过传感器的电压或电流变化作为信号输入来控制频率。
3、通讯输入：与PLC等上位机控制其频率。
三、加减速时间：1、加速时间：加速时间是从其启动频率到运行频率的时间。
2、减速时间：可以设定电机从运行频率到停止所需时间。
四、电机参数设定：可根据使用电机铭牌的额定电压与额定电流在变频器中设定参数，与其对应。
1、运转方向：主要用来设定是否禁止反转。
2、停机方式：用来设定是否刹车停止还是自由停止。
3、电压上下限：根据设备电机电压设定极限，避免烧坏电机。
1、控制方式即速度控制、转距控制、PID控制或其他方式。
采取控制方式后，一般要根据控制精度进行静态或动态辨识。
2、最低运行频率即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
3、最高运行频率一般的变频器最大频率到60Hz，有的甚至到400Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
4、载波频率载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。
5、电机参数变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。
