继电器基础知识培训教程

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

汽车继电器知识培训汽车继电器是汽车电气系统中的关键部件之一，负责控制不同电气设备的开关和电流传输。

了解汽车继电器的原理和使用方法，对于维修和保养汽车电气系统至关重要。

在本次培训中，我将介绍汽车继电器的基本知识和维修技巧，以帮助大家更好地理解和应用汽车继电器。

第一部分：汽车继电器的基本原理1.继电器的作用：汽车继电器用于控制电流的开关，根据输入电信号的大小来控制输出电路的开关，以实现不同电器设备的工作。

它可以将小电流控制大电流，保护电器设备和电路。

2.继电器的结构：汽车继电器由电磁铁、触点、弹簧等部件组成。

电磁铁通过通电产生磁场，使触点闭合或断开，控制电路中的电流传输。

3.继电器的工作原理：当控制电路中的开关闭合时，电流通过电磁铁线圈，产生磁场，吸引触点闭合。

当控制电路中的开关断开时，线圈中的电流消失，磁场消失，触点断开。

通过不断的闭合和断开，实现电器设备的开关控制。

第二部分：汽车继电器的分类与应用1.按照功能分类：常用的汽车继电器有普通继电器、定时继电器、液压继电器、热继电器等。

不同的继电器具有不同的功能，用于控制不同的电器设备。

2.按照使用位置分类：汽车继电器主要分为发动机舱继电器和车厢继电器。

发动机舱继电器用于控制发动机相关的电器设备，车厢继电器用于控制车门、车窗、灯光等电器设备。

3.汽车继电器的应用：汽车继电器广泛应用于汽车电路中，如启动电路、充电电路、点火电路、灯光电路等。

它们起到了保护电器设备和电路的作用，确保汽车电气系统正常工作。

第三部分：汽车继电器的维修与故障排除1.继电器的维修方法：当汽车继电器出现故障时，可以通过以下几种方法进行维修：清洁继电器触点、检查电磁线圈的连接、更换损坏的部件等。

同时，维修时要注意安全，确保电路没有电流。

2.继电器的常见故障：汽车继电器常见的故障有触点接触不良、继电器卡滞、电磁线圈断路等。

当出现故障时，应及时检查并予以修复或更换。

3.故障排除技巧：在进行维修和故障排除时，应遵循以下几种技巧：先检查电源和接地是否正常，然后检查控制信号是否到达，最后检查继电器和电器设备的连接是否良好。

234567.各类继电器的型号和规格号组成如表5所示。

8.继电器常用触点组合形式产生的磁通方向相反，在磁极上就会产生与磁钢相同的极性,根据磁场同性相斥原理，在衔铁和轭铁磁极间会产生推力，当磁路产生的合成力矩小于簧片的反力矩，动簧朝后运动，衔铁部分绕转轴转动，继电器会呈图4的断开状态。

如果要返回闭合状态,必须在线圈上施加一相反的脉冲,否则,继电器触点状态会永远保持下去。

二. 电磁继电器技术参数的含义1．环境温度范围工作环境温度范围是指继电器经历的最低环境温度至最高环境温度的作用后，继电器不发生功能失效。

按照IEC标准指气候系列试验的最低、最高温度。

2．标准试验条件塑封继电器的标准试验为：温度：15~35℃相对湿度：25%~75%大气压力：86~106Kpa继电器标称电寿命等技术指标是在标准试验条件下的测试数据。

当继电器处于超出标准试验测试时，继电器的技术指标将可能会发生变化，甚至于可靠性会发生降低。

因此，继电器的使用环境条件对继电器的性能有着重大的影响。

3．振动稳定性（正弦振动）振动稳定性是指经一种重复周期的正弦运动后，产品能维持正常工作的能力。

振动加速度值是位移与频率的函数。

对继电器在承受产品标准所规定的频率范围和加速度的作用下，继电器任何一对闭合触点的断开和断开触点的闭合的时间进行考核，一般要求触点抖动时间小于10μS或100μS。

典型试验条件为10~55Hz、1.5mm双振幅。

4．冲击强度冲击强度是指经给定大小、波形和持续时间的连续单向力脉冲作用后，产品能维持正常工作的能力。

继电器在经受产品标准规定的加速度和次数的冲击作用后，继电器应无零件松动和机械损坏，电气参数应符合要求。

5．冲击稳定性冲击稳定性是指经给定大小，波形和持续时间的单向力脉冲作用下，产品维持正常工作的能力。

继电器在产品标准规定的加速度和次数的冲击下，继电器的任何一对触点的抖动（即闭合触点的断开和断开触点的闭合）时间应符合规定。

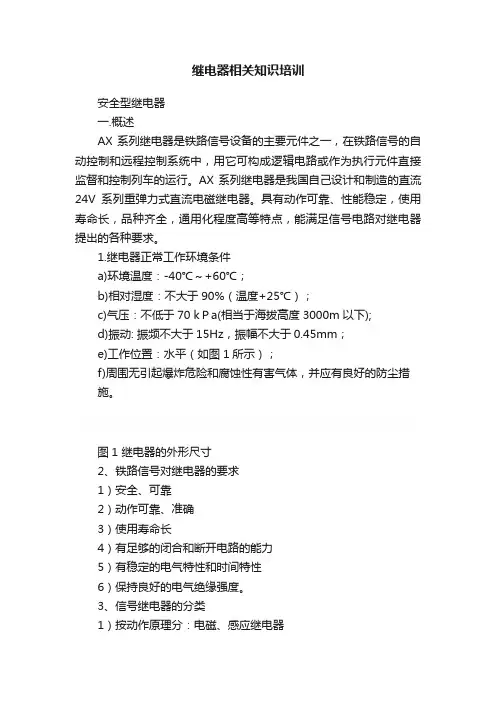

继电器相关知识培训安全型继电器一.概述AX系列继电器是铁路信号设备的主要元件之一，在铁路信号的自动控制和远程控制系统中，用它可构成逻辑电路或作为执行元件直接监督和控制列车的运行。

AX系列继电器是我国自己设计和制造的直流24V系列重弹力式直流电磁继电器。

具有动作可靠、性能稳定，使用寿命长，品种齐全，通用化程度高等特点，能满足信号电路对继电器提出的各种要求。

1.继电器正常工作环境条件a)环境温度：-40℃～+60℃；b)相对湿度：不大于90%（温度+25℃）；c)气压：不低于70 kＰa(相当于海拔高度3000m以下);d)振动: 振频不大于15Hz，振幅不大于0.45mm；e)工作位置：水平（如图1所示）；f)周围无引起爆炸危险和腐蚀性有害气体，并应有良好的防尘措施。

图1 继电器的外形尺寸2、铁路信号对继电器的要求1）安全、可靠2）动作可靠、准确3）使用寿命长4）有足够的闭合和断开电路的能力5）有稳定的电气特性和时间特性6）保持良好的电气绝缘强度。

3、信号继电器的分类1）按动作原理分：电磁、感应继电器2）按动作电流分：直流（无极、偏极、有极）交流继电器3）按输入物理量：电流、电压继电器4）按动作速度：正常、缓动继电器5）按接点结构：普通接点、加强接点继电器二.继电器的基本知识1 继电器按工作特征分为以下四种a）无极继电器；b）整流继电器；c）偏极继电器；d）有极继电器；2 继电器结构形式1）插座的外形及安装尺寸如图2所示。

图2 插座的外形及安装尺寸2）继电器代号字母的含义及型号示例a 、继电器代号字母的含义见表1。

表1 继电器代号字母的含义序号代号含义序号代号含义1 A 安全7 P 偏极2 C 插入8 Q 动合接点（前接点）3 D 定位9 W 无极4 F 反位10 X 信号、熄弧5 H 缓放、动断接点（后接点）11 Y 有极6 J 继电器、加强接点、派生序号12 Z 整流b、继电器型号示例：Ｊ W J X C － H 125／0.44前圈电阻值/后圈电阻值缓放插入信号加强接点无极继电器3）型号的表示法采用汉字拼音字母和数字表示，字母表示继电器种类，数字表示线圈的阻值。

继电器培训资料一、继电器概述继电器属于开关类，它是利用电磁原理、机电原理使接点闭合或断开来驱动或控制相关电路的。

继电器为一种控制器件，它有受控系统（输入回路）和控制系统（输出回路）两部分。

当输入量（电、磁、光、热等物理量）达到某一定值时，输出量跃变式地由零变化到一定值（或由一定值跳变到零），从而实现对电路的控制、保护、调节和传递信息等目的。

继电器的另一种定义：继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。

二、继电器的分类1、电磁继电器电磁式继电器是继电器中应用最早、最广泛的一种产品。

电磁式继电器主要由电磁系统、返回系统等部分组成。

它由电流继电器和电压继电器2种结构形式。

电流继电器的线圈与电源回路串联，以电流为输入量；电压继电器的线圈与电源并联，以电压为输入量。

通常，电压继电器使用较多。

无线电设备用电磁继电器又可分为极化继电器和非极化继电器。

极化继电器在磁路内有永久磁铁，衔铁的动作具有方向性，随着输入量极性的不同，衔铁的运动方向也不同。

电磁继电器的工作原理很简单，它利用电磁感应原理，当线圈中通过直流时，线圈产生磁场，动铁被吸动带动接触簧片，使静接点分开，动接点闭合。

当电磁线圈电流被切断后，铁芯失去磁性，动铁芯在弹簧力的作用下复位，动接点打开，静接点闭合。

继电器线圈在没通电时处于断开位置的接点为常开接点，处于接通位置的接点为常闭接点。

在一个常开接点和一个常闭接点的中间，有一个动接点被称作转换接点。

在同一个继电器中，可以具有一个或数个常开接点、常闭接点和转换接点。

电磁继电器中一般只有一个线圈。

为了在电路上清楚而简便地把继电器表示出来，通常用一个文字符号表示继电器线圈和属于它的接点，各组接点则标以角标注明。

2、舌簧继电器3、小型密封继电器4、双金属片温度继电器5、热过载继电器6、热敏干簧继电器7、固态继电器8、湿簧管继电器9、时间继电器10、中间继电器11、其他继电器：机械保持继电器、同轴继电器、真空继电器、高压继电器、磁电式继电器、仪表式继电器、气压继电器、光继电器、声继电器、压电陶瓷继电器、霍尔效应继电器、玻璃半导体继电器、谐振继电器、差动继电器、振动继电器、步进继电器二、继电器的结构及工作原理1.继电器的作用：主要是通过控制低压线路的电流来控制高压线路的电流，起着电流开关的作用。
