2-2继电器基本知识介绍

继电器知识继电器是一种电流控制电压的装置，它是一种自动开关。

继电器可以通过控制电流的方式来控制电路中的其他元件，如打开或关闭电源或电机。

继电器的基本构造由电磁铁和触点组成。

电磁铁通常由绕组和铁芯构成，当绕组中通过电流时，电磁铁会产生一个磁场，磁场会吸引或释放触点的位置。

触点一般是金属片，当电磁铁吸引触点时，触点与固定触点之间会发生接通现象；当电磁铁释放触点时，触点会与固定触点分离，断开电流。

继电器的工作原理可以简单地描述为：当电路中的控制电流通过继电器的绕组时，电磁铁会产生磁场，进而吸引或释放触点。

触点的状态由电磁铁的状态决定，通过控制电流的大小和方向，可以实现触点的开闭。

当触点闭合时，电路中的电流可以正常通过；当触点断开时，电路中的电流会被阻断。

这样，继电器就可以控制电路中的其他元件的工作状态。

继电器的应用非常广泛，如自动化控制系统、通信设备、电力系统等。

在自动化控制系统中，继电器可以实现程序化控制，根据预定的逻辑关系，对电路中的设备进行开关控制，实现自动化生产。

在通信设备中，继电器可以控制电路的连接或断开，从而实现通话或数据传输。

在电力系统中，继电器可以监测电流的大小，当电流超过预定范围时，继电器会自动断开电路，保护设备的安全。

继电器具有很多优点，首先是可靠性高，因为继电器只通过控制电流而非直接控制电压，所以可以适应不同电压的环境。

其次，继电器的寿命较长，通常可以达到几万次的动作寿命。

此外，继电器结构简单，价格相对较低，易于维护和更换。

然而，继电器也存在一些缺点。

由于电磁铁的工作需要一定的时间，所以继电器的响应速度较慢，对于一些需要快速响应的系统可能不适用。

此外，由于触点在闭合和断开的过程中会产生电火花，所以会造成较大的电磁干扰，对于某些敏感的电子设备可能会造成影响。

继电器是电路控制中常用的装置之一，它通过控制电流的方式来实现对电路中其他元件的控制。

继电器的工作原理简单易懂，其应用范围广泛，具有可靠性高、寿命长等优点。

2路继电器工作原理继电器是一种常用的电气控制元件，常用于电路的开关控制。

其中，2路继电器是指具有两个独立的控制回路的继电器。

下面将详细介绍2路继电器的工作原理。

1. 结构组成2路继电器主要由电磁继电器和触点组成。

其中，电磁继电器由铁芯、线圈、固定触点和动触点等部分组成，而触点又由固定触点和动触点构成。

2. 工作原理2路继电器的工作原理可分为两个方面，即电磁继电器的工作原理和触点的工作原理。

2.1 电磁继电器的工作原理当电路中的电流通过继电器的线圈时，线圈会产生磁场，磁场作用于铁芯，使铁芯吸引动作，并带动动触点的运动。

反之，当电路中的电流断开时，线圈不再产生磁场，铁芯失去吸引力，动触点回到初始位置。

2.2 触点的工作原理在电磁继电器的动作中，动触点会与固定触点接触或分离，从而实现电路的开闭控制。

当电磁继电器处于动作状态时，动触点与固定触点闭合，电流可以通过继电器，从而实现电路的闭合。

反之，当电磁继电器处于复位状态时，动触点与固定触点分离，电流无法通过继电器，电路断开。

3. 工作过程当电路中的信号满足继电器的工作条件时，电磁继电器会被激活，从而引发触点的状态改变。

以继电器的闭合为例，当电路中的控制信号满足继电器的激活条件时，线圈会产生磁场，吸引铁芯，使动触点与固定触点闭合，从而实现电路的闭合。

反之，当电路中的控制信号不满足继电器的激活条件时，继电器处于复位状态，动触点与固定触点分离，电路断开。

4. 应用领域2路继电器广泛应用于各个领域，如家用电器、工业自动化控制、通信设备等。

在家用电器中，2路继电器常用于空调控制、电磁炉控制等。

在工业自动化控制中，2路继电器可以实现复杂的控制功能。

在通信设备中，2路继电器可以实现信号的切换和转发。

5. 注意事项在使用2路继电器时，需要注意以下几点：5.1 电流和电压的要求：继电器的额定电流和额定电压需要与使用电路的要求相匹配，避免因电流或电压过大而损坏继电器。

5.2 线圈的功率消耗：继电器的线圈功率消耗需要符合使用环境的要求，避免过大的功率消耗导致设备发热或电能浪费。

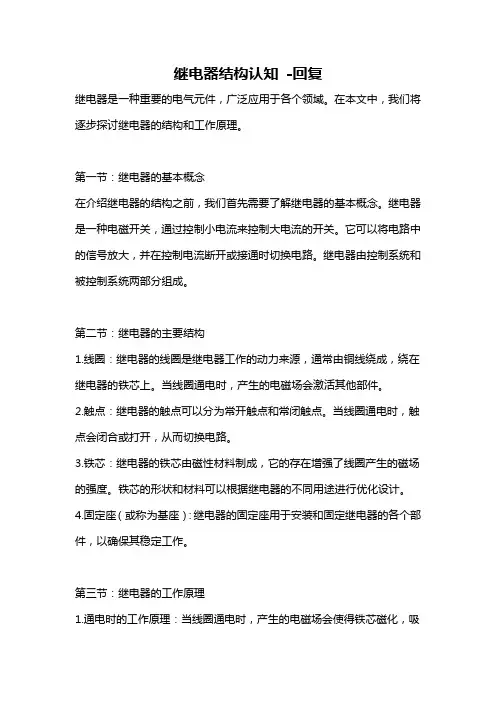

继电器结构认知-回复继电器是一种重要的电气元件，广泛应用于各个领域。

在本文中，我们将逐步探讨继电器的结构和工作原理。

第一节：继电器的基本概念在介绍继电器的结构之前，我们首先需要了解继电器的基本概念。

继电器是一种电磁开关，通过控制小电流来控制大电流的开关。

它可以将电路中的信号放大，并在控制电流断开或接通时切换电路。

继电器由控制系统和被控制系统两部分组成。

第二节：继电器的主要结构1.线圈：继电器的线圈是继电器工作的动力来源，通常由铜线绕成，绕在继电器的铁芯上。

当线圈通电时，产生的电磁场会激活其他部件。

2.触点：继电器的触点可以分为常开触点和常闭触点。

当线圈通电时，触点会闭合或打开，从而切换电路。

3.铁芯：继电器的铁芯由磁性材料制成，它的存在增强了线圈产生的磁场的强度。

铁芯的形状和材料可以根据继电器的不同用途进行优化设计。

4.固定座（或称为基座）：继电器的固定座用于安装和固定继电器的各个部件，以确保其稳定工作。

第三节：继电器的工作原理1.通电时的工作原理：当线圈通电时，产生的电磁场会使得铁芯磁化，吸引触点闭合。

闭合的触点可以切换电路，使电流流向被控制的设备或断开电路，停止电流。

这是继电器的闭合状态，通常称为“吸合”。

2.断电时的工作原理：当线圈断电时，铁芯失去磁化，触点则回到原位，切断电路。

这是继电器的断开状态，通常称为“松开”。

在断电状态下，触点会恢复到初始状态，电流无法流向受控设备。

第四节：继电器的分类继电器可以按照其触点的数量和类型进行分类。

1.按触点数量分类：- 单刀单掷（SPST）继电器：只有一个触点，可以切换一个电路。

- 单刀双掷（SPDT）继电器：有一个公共触点和两个切换触点，可以切换两个电路。

- 双刀双掷（DPDT）继电器：有两个公共触点和两个切换触点，可以切换两个电路。

- 多刀多掷（MDMDT）继电器：有多个公共触点和多个切换触点，可以切换多个电路。

2.按触点类型分类：- 常开（NO）继电器：在断电状态下触点保持开放。

2路继电器原理2路继电器原理继电器是一种广泛应用于电子电路中的电器元件，它可以用来控制较大功率的设备。

其中，2路继电器是一种常见的继电器类型，本文将从基本原理开始，逐步深入解释2路继电器的工作原理。

1. 什么是继电器？继电器是一种能够控制小电流开关的电器元件，它利用电磁感应原理，通过小电流控制较大电流的通断。

继电器通常由控制系统、接触系统和驱动系统组成。

2. 继电器的分类继电器按照不同的工作原理和结构特点，可以分为多种类型，包括2路继电器。

2路继电器是指一个继电器内部集成了两组可以独立工作的开关通路。

3. 2路继电器的工作原理2路继电器的工作原理主要包括以下几个方面：控制电路2路继电器的控制电路通常由一个电磁线圈和相应的控制电源组成。

当控制电源通过电磁线圈时，产生电磁场，使得线圈内部的铁芯受力，引致开关触点的通断。

接触系统2路继电器的接触系统由多对开关触点组成，每对触点在闭合和断开状态之间切换。

当控制电路通电时，电磁线圈产生吸引力，使得触点闭合；当控制电路断电时，触点弹回，实现断开状态。

驱动系统2路继电器的驱动系统主要包括电磁线圈、铁芯和机械部件。

电磁线圈通过电流产生磁场，吸引铁芯，使得触点闭合或断开。

机械部件则实现触点的切换和稳定运行。

4. 2路继电器的应用2路继电器在电路控制中有着广泛的应用，特别适用于需要同时控制多个电器设备的场合。

例如，可以将2路继电器用于控制电灯的开关，实现对多个电灯的集中控制。

5. 总结本文介绍了2路继电器的基本原理和工作原理。

通过控制电路、接触系统和驱动系统的配合工作，2路继电器能够实现对多个电器设备的同时控制。

2路继电器的应用范围广泛，对于电子电路控制具有重要意义。

6. 2路继电器的优势相较于其他类型的继电器，2路继电器具有以下优势：•多路控制：2路继电器内部集成了两组开关通路，可以同时控制多个电器设备，节省了空间和成本。

•简便灵活：通过控制电路的开关，可以方便地实现对多个设备的集中控制。

继电器详细知识汇总继电器是一种电工电子设备，它是以电信号来控制电路的通断动作的。

继电器由电磁部分和触点部分组成，通过外加电流产生的磁场作用于电磁铁上，使之磁化或去磁，从而达到通断电路的目的。

以下将对继电器的原理、结构、分类以及应用进行详细的介绍。

1.原理：继电器基于电磁感应原理工作。

当电流通过继电器的线圈时，线圈产生电磁场，使得铁心受到磁力作用而产生吸引力。

吸引力使得触点关闭或打开，从而控制电路的通断。

当线圈电流消失时，电磁场消失，铁心恢复原位，触点也相应恢复。

2.结构：继电器的结构主要由线圈、铁心、触点和外壳组成。

线圈是继电器的主要部分，通过线圈来产生电磁场。

铁心作为线圈的磁导体，通过磁力吸引触点以完成通断功能。

继电器的触点分为常开触点和常闭触点，分别用于控制电路的断开和闭合。

外壳则是继电器的保护外壳，用于防护继电器内部结构。

3.分类：继电器可以根据工作原理、触点类型以及应用领域进行分类。

根据工作原理，继电器可分为电磁继电器、固态继电器和热继电器等。

电磁继电器是最常见的类型，它以电磁感应原理工作。

固态继电器则是通过半导体材料进行电信号的控制。

热继电器则是利用电流通过线圈时产生的热量来触发动作。

根据触点类型，继电器可分为单刀单掷、单刀双掷、双刀双掷等多种形式，用于不同类型的控制需求。

根据应用领域，继电器可分为小功率继电器、大功率继电器、汽车继电器等。

4.应用：继电器在各行各业有着广泛的应用。

在工业自动化中，继电器被用于控制电机启停、开关控制以及安全控制等功能。

在电力系统中，继电器被用于电力保护及控制系统中，例如过载保护、电流保护和接地保护等。

在交通领域中，继电器被广泛应用于交通信号灯的控制与调度。

此外，继电器也常用于家电、通信设备、电子产品等领域。

总结：继电器是一种以电磁感应原理为基础的电子设备，通过线圈产生的电磁场来控制触点的关闭和打开，从而实现电路的通断功能。

继电器的结构包括线圈、铁心、触点和外壳。

2路继电器工作原理继电器是一种电气控制装置，可通过电磁力将一个电路的开关控制另一个电路的开关。

2路继电器是一种常用的继电器类型，它具有两个独立的电路，可以分别控制两个不同的电路。

本文将详细介绍2路继电器的工作原理。

1. 2路继电器的构造2路继电器由电磁铁和触点组成。

电磁铁由线圈和铁芯构成，当通过线圈通电时，电磁铁产生磁场，使铁芯磁化。

触点由导电材料制成，当电磁铁磁化时，触点闭合或断开，实现电路的通断控制。

2. 2路继电器的工作原理当外部电源施加在2路继电器的线圈上时，线圈中产生电流，形成磁场。

磁场使铁芯受到吸引力，向电磁铁的磁场方向移动。

铁芯的移动使触点闭合或断开，实现电路的通断控制。

2路继电器通常具有两个独立的触点组，每个触点组包含一个常开触点和一个常闭触点。

常开触点在继电器未通电时闭合，通电后断开；常闭触点在继电器未通电时断开，通电后闭合。

这样，可以实现两个电路的独立控制。

3. 2路继电器的应用2路继电器广泛应用于各种电气控制系统中。

以下是一些常见的应用场景：3.1 照明控制2路继电器可用于照明系统的自动控制。

通过设置不同的触点组接线方式，可以实现多种照明模式的切换，如手动控制、自动控制、定时控制等。

3.2 电机控制2路继电器可用于电机的正反转控制。

通过控制触点组的闭合和断开，可以实现电机的正转、反转和停止。

3.3 家电控制2路继电器可用于家电产品的控制，如空调、电视、冰箱等。

通过触点组的控制，可以实现家电的开关、定时等功能。

3.4 安全控制2路继电器可用于安全控制系统，如防火、防盗等。

通过触点组的控制，可以实现报警器的启动、关闭等操作。

4. 2路继电器的特点2路继电器具有以下特点：4.1 独立控制2路继电器具有两个独立的触点组，可以分别控制两个不同的电路，实现独立控制。

4.2 通断可靠2路继电器采用触点闭合和断开的方式实现电路的通断控制，具有较高的可靠性和稳定性。

4.3 体积小巧2路继电器通常采用小巧的封装形式，体积小，安装方便。

my2k继电器说明书一、概述my2k继电器my2k继电器是一种具有高性能、高可靠性的继电器。

它广泛应用于工业自动化、电气设备、楼宇自控等领域。

本文将详细介绍my2k继电器的技术参数、应用领域、使用与操作步骤、维护与保养等内容，以帮助用户更好地了解和运用my2k继电器。

二、my2k继电器的技术参数1.工作电压：my2k继电器的工作电压范围为AC 220V-600V，DC 24V-70V。

在规定的电压范围内，继电器能正常工作并具备良好的稳定性。

2.电流容量：my2k继电器的电流容量分为多种规格，可满足不同场合的需求。

一般情况下，电流容量越大，负载能力越强。

3.切换频率：my2k继电器的切换频率高达3000次/小时，能够在高频环境下稳定工作。

4.绝缘电阻：my2k继电器的绝缘电阻大于100MΩ，确保设备在正常使用状态下不发生短路故障。

5.耐压强度：my2k继电器的耐压强度高达2000V，能够在高压环境下正常工作。

三、my2k继电器的应用领域my2k继电器适用于各种工业自动化控制设备、电气设备、楼宇自控系统等。

它可以实现对电路的开关、控制、保护等功能，提高设备的自动化程度和运行效率。

四、my2k继电器的使用与操作步骤1.接线方式：根据实际应用需求，正确连接my2k继电器的输入端和输出端。

注意遵循正确的接线顺序，确保接线牢固可靠。

2.启动与停止操作：在正常通电状态下，通过操作按钮或控制器，实现对my2k继电器的启动和停止。

在启动前，请确保输入端电压正常。

3.故障处理：若my2k继电器发生故障，请立即切断电源，检查线路连接、触点状态等，找出故障原因并进行处理。

五、my2k继电器的维护与保养1.定期检查my2k继电器的接线端子和触点状态，确保连接牢固、触点接触良好。

2.保持my2k继电器周围环境整洁，避免潮湿、高温、腐蚀等不良环境。

3.避免在继电器上施加过大的机械压力，以免损坏设备。

4.定期清洁继电器表面，去除灰尘和油污，以延长设备使用寿命。

继电器的知识继电器(Relay)，也称电驿，是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。

同时在长方框内或长方框旁标上继电器的文字符号“J”。

继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。

继电器有多种分类方法，今天我们按照它的工作原理或结构特征给大家介绍几种常用继电器。

一、热继电器热继电器是利用电流通过发热元件时产生热量而使内部触点动作的。

热继电器主要用于电气设备发热保护，如电动机过载保护。

热继电器由电热丝、双金属片、导板、测试杆、推杆、动触片、静触片、弹簧、螺钉、复位按钮和整定旋钮等组成。

只有流过发热元件的电流超过一定值（发热元件额定电流值）时，内部机构才会动作，使常闭触点断开（或常开触点闭合），电流越大，动作时间越短。

热继电器的发热元件额定电流可以通过整定旋钮来调整。

1.外形与接线端2.铭牌参数的识读热、电磁和固态继电器的脱扣级别与时间控制电路的电器开关元件的使用类型3.型号与参数4.选用热继电器在选用时，可遵循以下原则：①在大多数情况下，可选用两相热继电器（对于三相电压，热继电器可只接其中两相）。

对于三相电压均衡性较差、无人看管的三相电动机，或与大容量电动机共用一组熔断器的三相电动机，应该选用三相热继电器。

②热继电器的额定电流应大于负载（一般为电动机）的额定电流。

③热继电器的发热元件的额定电流应略大于负载的额定电流。

④热继电器的整定电流一般与电动机的额定电流相等。

对于过载容易损坏的电动机，整定电流可调小一些，为电动机额定电流的60%～80%；对于启动时间较长或带冲击性负载的电动机，所接热继电器的整定电流可稍大于电动机的额定电流，为其1.1～1.15倍。

继电器基本知识继电器是组成继电保护装置的最基本元件。

每一套保护装置，都可以看成由若干个继电器按一定的性能及要求连接在一起而组成的整体。

在机电型、整流型保护装置中，继电器是确确实实存在的，而在晶体管型、集成型及微机保护装置中，继电器通常是抽象的，因为晶体管型、集成型保护装置是由若干个功能元件和基本电路所组成的一个整体，因而一般不再将它分成分散的继电器，而在微机保护中，主要继电器的功能都由程序实现。

下面以电磁式继电器为例做介绍：一、定义继电器作为继电保护、自动装置及其它工业控制电路的最基本组成元件，它是一种输入量达到某一给定值，或者加入某一输入量时，其输出量就产生预定跃变的自动器件。

二、种类保护装置的种类很多，因而作为组成它的基本元件－—继电器的种类也有很多，下面是几种常用的归类方法。

1、按动作原理不同归类：有电磁型、感应型、整流型、晶体管型（静态型）、集成型及微机型等几种。

由电磁型、感应型继电器所构成的保护装置，通称为机电型保护装置。

2、按作用不同归类：有测量继电器和辅助继电器两大类。

其中，测量继电器根据测量参数的不同有电流继电器、电压继电器、功率方向继电器、阻抗继电器、瓦斯继电器等多种；而辅助继电器根据用途的不同有时间继电器、中间继电器及信号继电器等三种。

3、按反应物理量增大或减小动作归类：有过量继电器和欠量继电器两大类。

三、触点（也称接点）上述定义中所言继电器的输出量，指的是继电器触点的状态。

所谓的继电保护装置实际上是一种控制装置，它控制了断路器是否要跳闸，或者信号回路是否要接通，而保护装置的这种控制作用是通过继电器触点断开和闭合这两种状态来实现的。

1、作用：具有开关控制作用。

2、种类：有很多，但若按继电器不带电时的触点状态归类，只有动合触点和动断触点两大类，前者俗称为常开触点，后者为常闭触点。

3、表示符号：在二次回路图中，目前的情况是新旧表示符号暂时同时使用。

在新国标中，无论是动合触点还是动断触点，其可动触点的表示方法是，在水平布置的电路中其动作方向总是向上，在垂直布置的电路中则一律向右，而在旧国标中，其表示方法刚好相反。

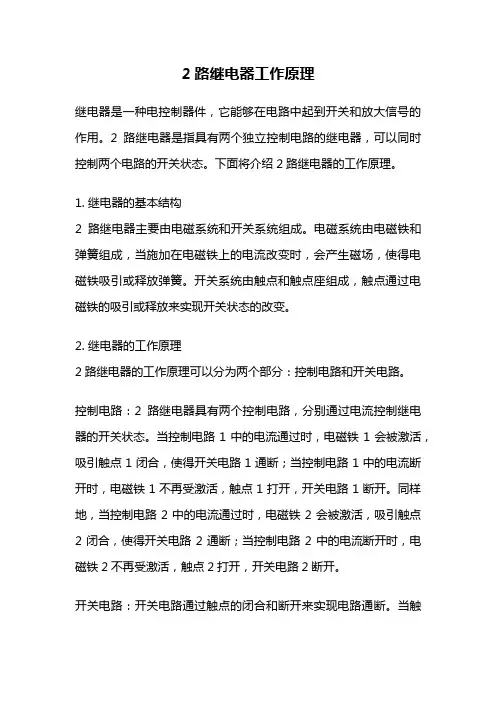

2路继电器工作原理继电器是一种电控制器件，它能够在电路中起到开关和放大信号的作用。

2路继电器是指具有两个独立控制电路的继电器，可以同时控制两个电路的开关状态。

下面将介绍2路继电器的工作原理。

1. 继电器的基本结构2路继电器主要由电磁系统和开关系统组成。

电磁系统由电磁铁和弹簧组成，当施加在电磁铁上的电流改变时，会产生磁场，使得电磁铁吸引或释放弹簧。

开关系统由触点和触点座组成，触点通过电磁铁的吸引或释放来实现开关状态的改变。

2. 继电器的工作原理2路继电器的工作原理可以分为两个部分：控制电路和开关电路。

控制电路：2路继电器具有两个控制电路，分别通过电流控制继电器的开关状态。

当控制电路1中的电流通过时，电磁铁1会被激活，吸引触点1闭合，使得开关电路1通断；当控制电路1中的电流断开时，电磁铁1不再受激活，触点1打开，开关电路1断开。

同样地，当控制电路2中的电流通过时，电磁铁2会被激活，吸引触点2闭合，使得开关电路2通断；当控制电路2中的电流断开时，电磁铁2不再受激活，触点2打开，开关电路2断开。

开关电路：开关电路通过触点的闭合和断开来实现电路通断。

当触点闭合时，开关电路通电；当触点断开时，开关电路断电。

3. 2路继电器的应用2路继电器由于具有两个独立的控制电路，因此可以同时控制两个电路的开关状态。

这种特性使得2路继电器在电气控制系统中得到广泛应用。

例如，在工业自动化领域，2路继电器可以用来实现设备的自动开关。

通过控制电路1和控制电路2的开闭，可以实现对两个不同设备的开关控制。

另外，2路继电器还可以用于电路的分流控制，通过控制不同的开关电路，可以实现对电路的不同分支的控制。

在家庭电气控制中，2路继电器也有着广泛的应用。

例如，可以将2路继电器用于灯光控制系统，通过控制电路1和控制电路2的开闭，可以实现对不同区域灯光的开关控制。

另外，2路继电器还可以用于电动门、电动窗帘等家居设备的控制。

总结：2路继电器是一种具有两个独立控制电路的继电器，可以同时控制两个电路的开关状态。

常用继电器介绍范文继电器是一种电气开关设备，通过小电流控制大电流的开关。

它是由电磁铁和触点组成的，在电磁铁通电时，吸引触点闭合，截断或连接电路。

继电器被广泛应用于工业、家庭和电子设备中，用于控制和保护电路。

继电器通常由以下几个部分组成：电磁铁、触点、弹簧、一组接线螺钉和外壳。

电磁铁是继电器的核心部件，通电时产生磁场吸引触点闭合。

触点分为常开触点和常闭触点，常开触点在继电器通电时闭合，常闭触点在继电器通电时断开。

弹簧用于控制触点的动作，使其能够快速开关。

接线螺钉用于连接外部电路，外壳则用于保护内部电路。

1.通用继电器：通用继电器适用于各种电气控制和保护电路。

它们具有较小的尺寸和广泛的应用范围。

通用继电器通常具有多组触点，可用于控制多个电路。

2.电力继电器：电力继电器主要用于控制大电流电路，如电机启动、停止和反转控制。

它们通常具有较大的触点和高耐压能力。

3.时间继电器：时间继电器通过设置时间延时来控制电路的开关。

它们可以精确控制开关的时间，适用于需要定时操作的电器设备。

4.温度继电器：温度继电器用于检测和控制温度。

它们通常通过传感器测量温度，并根据设定的温度范围开关电路。

5.电压继电器：电压继电器用于控制电路中的电压波动。

当电路中的电压超过或低于设定值时，电压继电器将开启或关闭电路。

继电器的使用具有以下几个优点：1.分离控制电路和被控制电路，实现电气隔离，提高了电气安全性。

2.大电流的控制能力，可以控制高功率负载设备。

3.可以实现复杂的控制逻辑，如时间延时、温度控制等。

4.继电器具有较高的可靠性和稳定性，在较恶劣的环境条件下仍能正常工作。

然而，继电器也存在一些缺点，比如体积较大、开关速度较慢、寿命有限等。

随着电子技术的发展，继电器正在逐渐被半导体开关器件取代，如晶体管和固态继电器。

这些器件具有体积小、响应速度快、寿命长等优势，逐渐在一些特定领域得到应用。

综上所述，继电器是一种广泛应用于工业、家庭和电子设备中的电气开关设备。

什么是继电器？继电器，英语写作RELAY。

请您回忆一下童年时的运动会。

A虽然个头小，但是依然紧握接力棒，并把接力棒移交给大人B。

这就是接力。

我们用稍微专业一点的方法来想一下。

例如，我们用遥控器打开电视机。

■继电器的构造和原理继电器是由接收信号转换成机械式动作的电磁铁和开关电气的开关构成。

[动作原理]我们想象一下用开关S1和继电器来打开灯的情形吧！1)按下S1(ON)2)电流i流进操作线圈，把铁芯磁化。

3)由于电磁力的作用，铁片被铁芯吸引。

4)铁片被吸引到铁芯之后，可动接点和固定接点接触，灯光亮起。

5)如果返回S1(OFF)，操作线圈的电流消失，吸附铁片的力消除，由于复位弹簧的作用，恢复到原来状态。

6)如果铁片恢复原来状态，接点部将分离，灯光熄灭。

■继电器的用途示例几乎在所有使用电气的机械和装置中都使用继电器。

■继电器的分类继电器的分类方法很多，本技术指南按照下列方法分类：■电磁铁的分类根据电磁铁是否使用了永久磁铁，分类如下：无极继电器电磁铁部没有使用永久磁铁的继电器。

一般情况下线圈没有极性，但是，有的操作线圈有极性，例如动作指示灯内置型、浪涌吸收二极管内置型等。

有极继电器在电磁铁部使用了永久磁铁磁束的继电器。

因此可使操作线圈保持极性。

■继电器的动作说明●单稳继电器的情况下复位状态· 线圈上不连接电池的状态由于操作线圈上面没有电流通过，因此电磁铁不动作，铁片借助于复位弹簧的力向逆时针方向靠拢，可动接点接触常闭接点（ON），常开接点处于离开（OFF）状态。

动作状态· 线圈接通电池之后的状态电流如果通过操作线圈，电磁铁被磁化，铁片被铁芯吸引。

这样，可动接点从常闭（b）接点离开（OFF），接触到常开（a）接点（ON）。

●双稳继电器(也称为作闭锁继电器或保持继电器)的情况下磁保持型??2线卷闭锁继电器的情况下休止状态（复位后的状态）· 线圈上不连接电池的状态铁芯、磁轭、铁片的材料为半硬质磁性材料，有两个以上操作线圈。

继电器讲解继电器是一种电控制设备，它的主要作用是进行电路的分断控制。

继电器一般由电磁铁、触点、弹簧、导电片等部件组成。

它的工作原理是通过控制电磁铁的通断，使得触点打开或关闭，从而控制电路的通断。

在电路控制中，继电器是一种非常常见的电气元件。

它可以实现电路的远程控制，使得电路的控制更加方便和灵活。

同时，继电器还具有高可靠性、长寿命、操作灵敏等特点，因此在各种电气控制领域中都得到了广泛的应用。

继电器的分类根据其使用目的和结构特点，继电器可以分为很多种类。

其中比较常见的继电器有以下几种：1. 电磁继电器：电磁继电器是一种最常见的继电器类型。

它的主要特点是结构简单、使用方便、可靠性高。

电磁继电器广泛应用于电力系统、自动化控制系统、通讯设备等领域。

2. 热继电器：热继电器主要是利用热膨胀原理来控制电路的通断。

它的主要特点是动作速度较慢，但是具有很高的灵敏度和稳定性。

热继电器广泛应用于电动机保护、温度控制等领域。

3. 时间继电器：时间继电器是一种带有时间控制功能的继电器。

它的主要特点是能够实现时间延迟、时间限制等功能。

时间继电器广泛应用于自动控制系统、计时设备等领域。

4. 光电继电器：光电继电器是一种利用光电转换原理来控制电路的通断。

它的主要特点是具有较高的抗干扰能力和稳定性。

光电继电器广泛应用于电力系统、工业自动化等领域。

继电器的工作原理继电器的工作原理是利用电磁铁的吸合作用来控制电路的通断。

当电磁铁通电时，会产生一定的磁场。

这个磁场可以将触点吸合，从而使电路通电。

当电磁铁断电时，触点就会弹开，电路就会断电。

继电器的应用继电器广泛应用于各种电气控制领域。

它可以实现电路的远程控制，使得电路的控制更加方便和灵活。

同时，继电器还具有高可靠性、长寿命、操作灵敏等特点，因此在各种电气控制领域中都得到了广泛的应用。

比如：在电力系统中，继电器可以用于过电流保护、接地保护、距离保护等方面；在工业自动化控制中，继电器可以用于PLC、DCS等系统中；在通讯设备中，继电器可以用于信号开关、网络传输等方面。

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

功率继电器结业报告一、继电器的定义继电器是一种电控制器件，当输入量的变化达到要求时，电气输出电路通断、开闭的一种电器。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

如图1二、继电器的构造和动作原理无极机械继电器a.无极继电器主要包括：线圈端子、电磁石、外壳、线圈、铁芯、衔铁、可动触点、固定端子、可动簧片、触点端子等。

b.无极继电器动作原理继电器从①状态OFF状态，线圈通电，当电压上升到吸合电压时产生电磁感应，铁芯吸引衔铁达到②状态（NO）状态。

，达到额定电压时，达到③状态，从而从开状态达到闭合状态。

反过来说，当线圈电压减小时，触点从闭合慢慢断开。

有极继电器a.有极继电器构造：如下图，主要有个永久磁铁，可以同过一定的脉冲电流后，继电器能够保磁，b.有极继电器动作原理三、继电器作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行四、继电器的分类1.按动作机能可分为机械式继电器（有触点）、半导体继电器（无触点）。

继电器入门知识大分享-常用继电器的用语本篇解说继电器的专业用语：操作线圈部、触点部、电气性能、机械性能及寿命和高频特性。

一共五个部分。

操作线圈部线圈的表示▶涂黑的线圈表示通电状态。

磁保持型继电器的情况下，接线图一般被显示为复位状态，因此线圈记号也被显示为复位线圈被通电的状态。

(出口国外的商品有可能情况相反，请注意。

)线圈额定电压为了继电器的正常动作而加在操作线圈上的标准电压。

为保证寿命，推荐使用线圈额定电压。

额定动作电流在操作线圈上施加额定电压时通过的电流值。

额定消耗功率向操作线圈施加额定电压时消耗的功率。

(额定消耗功率=线圈额定电压×额定动作电流)线圈抵抗DC型继电器操作线圈的直流电阻值，即手册中标记温度条件下的值。

(通常环境为20°C，但根据种类的不同也有例外情况，请注意。

) 吸合电压(置位电压)升高初始状态的继电器线圈的输入电压、继电器吸合时的电压。

对于磁保持继电器而言，把从复位状态转换到置位状态时的电压称为置位电压。

释放电压(复位电压)降低线圈的输入电压、继电器变为初始状态时的电压。

对于磁保持继电器而言，逐渐向复位线圈提高输入电压(单线圈磁保持增加反向供电电压)而返回复位状态时的电压称为复位电压。

另外，虽然吸合电压(置位电压)或释放电压(复位电压)通常是在20°C的温度条件下测定的，但根据继电器的不同有时也在25°C的温度条件下规定，请注意手册中记载的数值。

最大施加电压可以向操作线圈施加的电压允许范围的最大值，但不是持续允许值。

根据环境温度会有所不同，请确认各种类对应的手册记载值。

触点部触点构成触点电路的结构或触点数称为触点构成。

触点记号a触点也称作NO触点或接通(make)触点。

b触点也称作NC触点或断路(break)触点。

c触点也称作切换触点或转换(transfer)触点。

MBB触点是b触点(常闭触点)开路前a触点(常开触点)路无时间差的触点机构，Make·Before·Break触点的简称。
