继电器的基础知识————————————————————————————————作者: ————————————————————————————————日期：继电器的基础知识一.继电器的历史发展过程继电器在电力系统中起着非常重要的作用，它是保证供电可靠性的基础。

历史上，它经历了三个阶段,即电磁（式）继电器,静态型继电器,微机型继电保护。

ﻫ电磁（式)继电器（ｅlｅctromａgneｔiｃrelaｙ)ﻫ是利用输入电路内电流在电磁铁铁心与衔铁间产生的吸力作用而工作的一种电气继电器。

他的主要工作原理是靠机械部件的运动产生预定响应,主要结构部件有线圈(电流流过形成电磁铁)、可动铁片、弹簧、触点等构成。

国际上,对于电气继电器标准的需求可追朔到十九世纪四十年代，当时继电器仅有机电式继电器,直观的机械动作原理，简单的试验方法，工艺、设计和制造水平成为继电气动作特性的主要决定因素。

随着动作原理的设计形式不同,分为电磁式继电器、磁电式继电器、感应式继电器、电动机式继电器等。

又根据功能不同,分为差动继电器、跳闸继电器、阻抗继电器、电抗继电器等。

ﻫ50年代，我国工程技术人员创造性地吸收、消化、掌握了国外先进的继电保护设备性能和运行技术,建成了一支具有深厚继电保护理论造诣和丰富运行经验的继电保护技术队伍，对全国继电保护技术队伍的建立和成长起了指导作用。

阿城继电器厂引进消化了当时国外先进的继电器制造技术,建立了我国自己的继电器制造业。

因而6０年代是我国机电式继电保护繁荣的时代。

ﻫ静态型继电器(statｉｃrｅlay)ﻫ静态型继电器是相对于电磁(式）继电器那样靠机械部件运动的有触点继电器来说，它是由电子(电模拟量例如电流或电压）、磁（磁通量)、光（光通量）、或其它无机械运动的元件产生预定响应的一种电气继电器。

随着半导体器件(二极管、晶体管、电阻及电容等分离元件）和60年代初级规模的集成电路的出现,并且这些元件愈来愈多的应用于继电器中，为了区别能用肉眼判断机械动作的电磁型继电器才引入了“静态继电器”的概念。

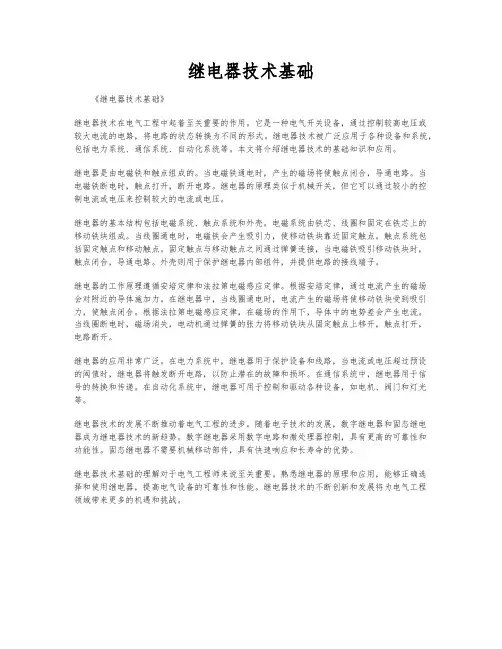

继电器技术基础《继电器技术基础》继电器技术在电气工程中起着至关重要的作用。

它是一种电气开关设备，通过控制较高电压或较大电流的电路，将电路的状态转换为不同的形式。

继电器技术被广泛应用于各种设备和系统，包括电力系统、通信系统、自动化系统等。

本文将介绍继电器技术的基础知识和应用。

继电器是由电磁铁和触点组成的。

当电磁铁通电时，产生的磁场将使触点闭合，导通电路。

当电磁铁断电时，触点打开，断开电路。

继电器的原理类似于机械开关，但它可以通过较小的控制电流或电压来控制较大的电流或电压。

继电器的基本结构包括电磁系统、触点系统和外壳。

电磁系统由铁芯、线圈和固定在铁芯上的移动铁块组成。

当线圈通电时，电磁铁会产生吸引力，使移动铁块靠近固定触点。

触点系统包括固定触点和移动触点。

固定触点与移动触点之间通过弹簧连接，当电磁铁吸引移动铁块时，触点闭合，导通电路。

外壳则用于保护继电器内部组件，并提供电路的接线端子。

继电器的工作原理遵循安培定律和法拉第电磁感应定律。

根据安培定律，通过电流产生的磁场会对附近的导体施加力。

在继电器中，当线圈通电时，电流产生的磁场将使移动铁块受到吸引力，使触点闭合。

根据法拉第电磁感应定律，在磁场的作用下，导体中的电势差会产生电流。

当线圈断电时，磁场消失，电动机通过弹簧的张力将移动铁块从固定触点上移开，触点打开，电路断开。

继电器的应用非常广泛。

在电力系统中，继电器用于保护设备和线路，当电流或电压超过预设的阈值时，继电器将触发断开电路，以防止潜在的故障和损坏。

在通信系统中，继电器用于信号的转换和传递。

在自动化系统中，继电器可用于控制和驱动各种设备，如电机、阀门和灯光等。

继电器技术的发展不断推动着电气工程的进步。

随着电子技术的发展，数字继电器和固态继电器成为继电器技术的新趋势。

数字继电器采用数字电路和微处理器控制，具有更高的可靠性和功能性。

固态继电器不需要机械移动部件，具有快速响应和长寿命的优势。

继电器技术基础的理解对于电气工程师来说至关重要。

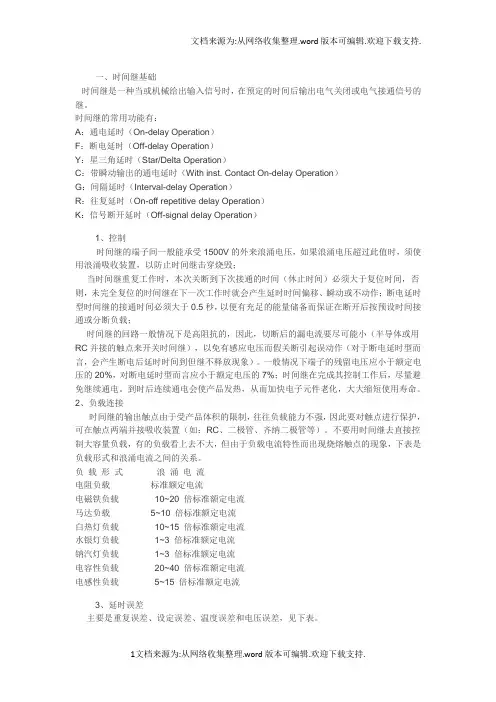

一、时间继基础时间继是一种当或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继。

时间继的常用功能有：A：通电延时（On-delay Operation）F：断电延时（Off-delay Operation）Y：星三角延时（Star/Delta Operation）C：带瞬动输出的通电延时（With inst. Contact On-delay Operation）G：间隔延时（Interval-delay Operation）R：往复延时（On-off repetitive delay Operation）K：信号断开延时（Off-signal delay Operation）1、控制时间继的端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继击穿烧毁；当时间继重复工作时，本次关断到下次接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继在下一次工作时就会产生延时时间偏移、瞬动或不动作；断电延时型时间继的接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开后按预设时间接通或分断负载；时间继的回路一般情况下是高阻抗的，因此，切断后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继），以免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继不释放现象）。

一般情况下端子的残留电压应小于额定电压的20%，对断电延时型而言应小于额定电压的7%；时间继在完成其控制工作后，尽量避免继续通电。

到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。

2、负载连接时间继的输出触点由于受产品体积的限制，往往负载能力不强，因此要对触点进行保护，可在触点两端并接吸收装置（如：RC、二极管、齐纳二极管等）。

不要用时间继去直接控制大容量负载，有的负载看上去不大，但由于负载电流特性而出现烧熔触点的现象，下表是负载形式和浪涌电流之间的关系。

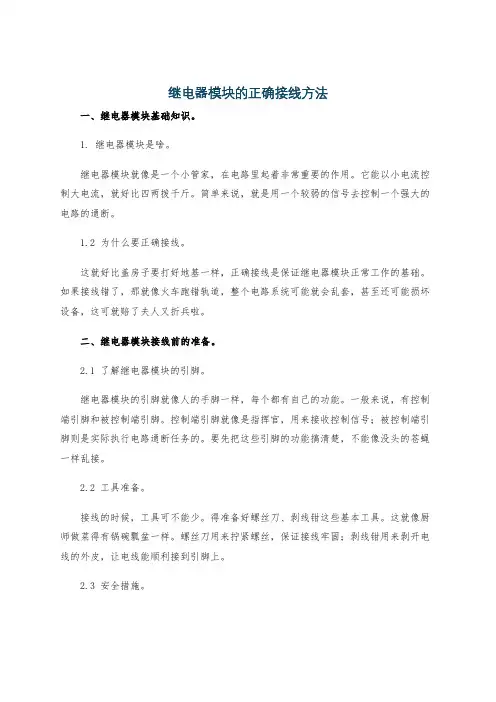

继电器模块的正确接线方法一、继电器模块基础知识。

1. 继电器模块是啥。

继电器模块就像是一个小管家，在电路里起着非常重要的作用。

它能以小电流控制大电流，就好比四两拨千斤。

简单来说，就是用一个较弱的信号去控制一个强大的电路的通断。

1.2 为什么要正确接线。

这就好比盖房子要打好地基一样，正确接线是保证继电器模块正常工作的基础。

如果接线错了，那就像火车跑错轨道，整个电路系统可能就会乱套，甚至还可能损坏设备，这可就赔了夫人又折兵啦。

二、继电器模块接线前的准备。

2.1 了解继电器模块的引脚。

继电器模块的引脚就像人的手脚一样，每个都有自己的功能。

一般来说，有控制端引脚和被控制端引脚。

控制端引脚就像是指挥官，用来接收控制信号；被控制端引脚则是实际执行电路通断任务的。

要先把这些引脚的功能搞清楚，不能像没头的苍蝇一样乱接。

2.2 工具准备。

接线的时候，工具可不能少。

得准备好螺丝刀、剥线钳这些基本工具。

这就像厨师做菜得有锅碗瓢盆一样。

螺丝刀用来拧紧螺丝，保证接线牢固；剥线钳用来剥开电线的外皮，让电线能顺利接到引脚上。

2.3 安全措施。

安全第一嘛。

在接线之前，要确保电路是断开的，这是最基本的常识，可别大意失荆州。

如果不小心在带电的情况下接线，那就像在雷区里跳舞，非常危险。

最好再戴上绝缘手套，给自己多一层保护。

三、继电器模块的正确接线步骤。

3.1 控制端接线。

首先接控制端。

如果是用单片机或者其他控制设备来控制继电器模块，要把控制信号的线准确接到控制端引脚。

这一步得小心翼翼，就像给精密仪器做手术一样。

线要接得牢固，不能松松垮垮的，不然信号传输可能会出问题，就像打电话信号不好一样让人着急。

3.2 被控制端接线。

接下来是被控制端的接线。

要把需要被控制通断的电路的线接到被控制端引脚。

这里要注意电路的电压和电流是否在继电器模块的承受范围之内。

如果超过了，那就像小马拉大车，继电器模块可能会不堪重负，最后累垮了。

而且接线的时候，要按照正负极性正确连接，可不能颠倒黑白。

继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。

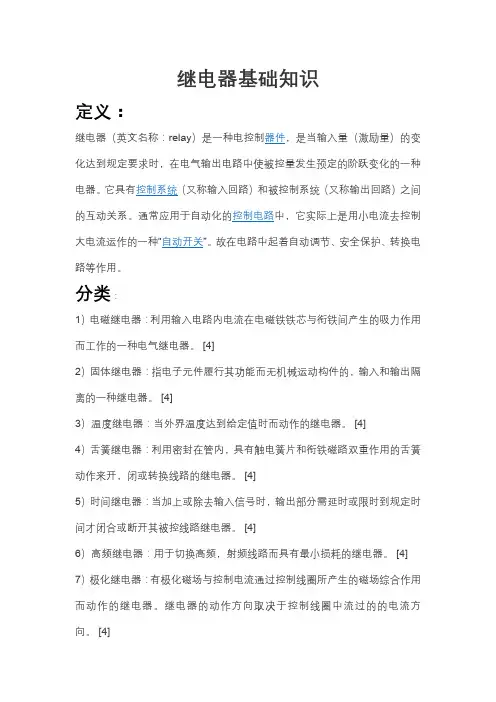

继电器基础知识定义：化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种路等作用。

分类：1）电磁继电器：利用输入电路内电流在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。

[4]2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。

[4]3）温度继电器：当外界温度达到给定值时而动作的继电器。

[4]4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器。

[4]5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。

[4]6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。

[4] 7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。

继电器的动作方向取决于控制线圈中流过的的电流方向。

[4]8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。

工作原理和特性1电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。

工作时，在线圈两端加上一定的电压，线圈中就会有电流通过，产生电磁效应，衔铁就在电磁力吸引作用下克服反弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力随之消失，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样的吸合、释放动作，就达到（电咱）导通断开目的。

对于继电器的“常开”、“常闭”可以这样来区分；继电器线圈未通电进处于断开状态的为静触点，称为“常开触点”，处于接通状态的静触点称为“常闭触点”。

2热敏干簧继电器是利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附御组成。

热敏干簧继电器不用线圈励磁，而是由恒磁环产生的磁力驱动开关动作。

因此，恒磁环能否向干簧提供磁力是感温磁环的温控特性决定的。

电磁继电器基本知识介绍
触点是电磁继电器的关键部件，它分为主触点和辅助触点。

主触点是
控制电路的开关，通常用于控制电流较大的电器设备或负载。

辅助触点主
要用于信号传输、控制回路等辅助功能，如指示灯、报警装置等。

交流继电器适用于工作电压为交流电的场合，直流继电器适用于工作
电压为直流电的场合。

接触型继电器的触点与负载直接接触，通过闭合或
断开触点实现电路的开关控制。

非接触型继电器通过电磁感应原理，利用
磁场的变化来实现开关控制，避免了触点接触磨损和电弧的产生。

热继电器是一种利用热敏材料的热作用来实现开关动作的继电器，通
常用于电动机保护和断路器的过载保护。

磁继电器是一种利用电磁力来实
现开关动作的继电器，通常用于中小功率的交流设备控制。

但是电磁继电器也存在一些不足之处，如电磁继电器的开关速度较慢，不能满足高速电控系统的要求；容易受到外界磁场或振动的影响，可能导
致误动作或故障；触点接触表面易受氧化、灰尘等污染影响，造成触点电
阻增加、接触不良等问题。

为了克服这些缺点，现代电气控制系统更常采用固态继电器、电子继
电器等新型电器元件来实现开关控制，但电磁继电器在一些场合仍然具有
独特的优势和广泛的应用前景。

总的来说，电磁继电器是一种基础的电气控制元件，通过线圈产生的
电磁力来控制触点开关，实现电路的开关控制。

它在工业自动化、电力系统、交通运输等领域具有重要的应用价值，是电气控制领域不可或缺的一
部分。

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。
