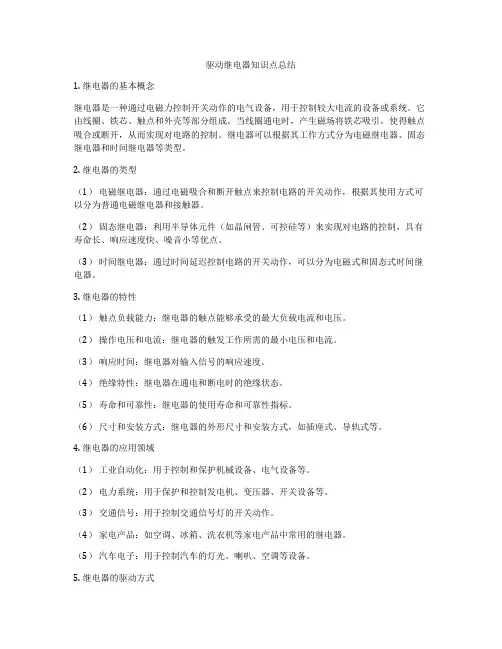

1.3.1 继电器的用途1.3 继电器、组成继电器是一种根据电气量（如电压、电流等）或非电气量（如热量、时间、压力、转速等）的变化来接通或断开控制电路，以实现对电力系统及电力拖动装置的自动控制、检测、保护及调节为目的的自动电器。
它实际上是用较小的电流去控制较大电流的一种“自动开关”。
继电器是一种小容量电器（一般小于5A），一般没有灭弧装置，不能用来接通和分断负载电路；接触器可以用于控制大容量的电路或电气设备，有良好的灭弧措施，完全可以分断负载电路。
继电器的输入量可以是电气量也可以是非电气量；而接触器的输入量只能是电压。
继电器的定义为：当输入量(或激励量)满足某些规定的条件时，能在一个或多个电器输出电路中产生跃变的一种器件。
它一般由感测机构、中间机构和执行机构三个基本部分组成。
感测机构把感测到的电气量或非电气量传递给中间机构，将它与设定的整定值进行比较，当达到整定值（过量或欠量）时，中间机构便使执行机构动作，从而接通或断开被控电路。
1.3.2 继电器的分类继电器种类繁多，分类方法也很多。
1.3.2.1按继电器的工作原理或结构特征分电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器:如光继电器, 声继电器,热继电器,仪表式继电器,霍尔效应继电器,差动继电器等；1.3.2.2按继电器的外形尺寸可分微型继电器（最长边尺寸不大于10mm的继电器）、超小型微型继电器（最长边尺寸大于10mm,但不大于25mm的继电器）、小型微型继电器（最长边尺寸大于25mm,但不大于50mm的继电器）；1.3.2.3按继电器的负载分类微功率继电器（当触点开路电压为直流28V时,触点额定负载电流(阻性)为0.1A;0.2A的继电器）、弱功率继电器（当触点开路电压为直流28V 时,触点额定负载电流(阻性)为0.5A;1A的继电器）、中功率继电器（当触点开路电压为直流28V时,触点额定负载电流(阻性)为2A;5A的继电器）、大功率继电器（当触点开路电压为直流28V时,触点额定负载电流(阻性)为10A;15A;20A;25A;40A……的继电器）1.3.2.4按继电器的防护特征分类密封继电器（采用焊接或其它方法,将触点和线圈等密封在罩子内,与围介质相隔离,其泄漏率较低的继电器）、封闭式继电器（用罩壳将触点和线圈等密封(非密封)加以防护的继电器）、敞开式继电器（不用防护罩来保护触电和线圈等的继电器）。

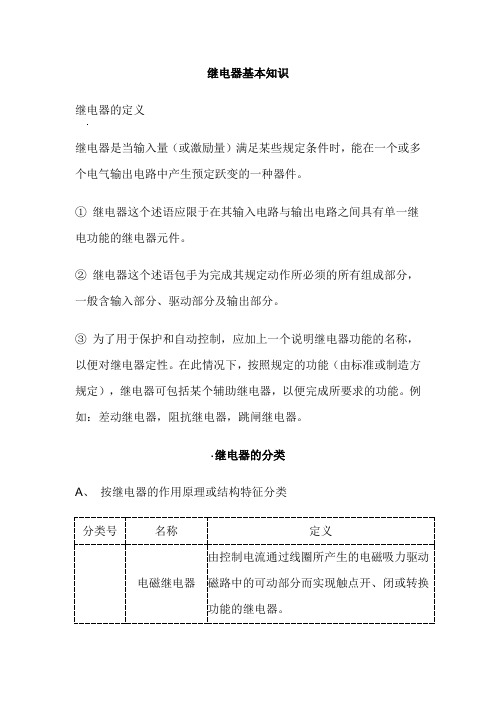

继电器基本知识继电器的定义继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多 个电气输出电路中产生预定跃变的一种器件。
① 继电器这个述语应限于在其输入电路与输出电路之间具有单一继 电功能的继电器元件。
② 继电器这个述语包手为完成其规定动作所必须的所有组成部分， 一般含输入部分、驱动部分及输出部分。
③ 为了用于保护和自动控制，应加上一个说明继电器功能的名称， 以便对继电器定性。
在此情况下，按照规定的功能（由标准或制造方 规定），继电器可包括某个辅助继电器，以便完成所要求的功能。
例 如：差动继电器，阻抗继电器，跳闸继电器。
·继电器的分类 继电器的分类 A、 按继电器的作用原理或结构特征分类分类号名称定义 由控制电流通过线圈所产生的电磁吸力驱动电磁继电器磁路中的可动部分而实现触点开、闭或转换 功能的继电器。
控制电流为直流的电磁继电器，按触点负载 直流电磁继 1 电 磁 交流电磁继 控制电流为交流的电磁继电器，按线圈电源 2 继 电器 电 利用永久磁铁或具有很高剩磁特性的零件， 器 磁保持继电 3 器 持在线圈通电时的位置上的继电器。
固熊继电器是一种能够象电磁继电器那样执 4 固熊继电器 行开、闭线路的功能：具其输入和输出的绝 缘程度与电磁继电器相当的全固熊器件。
由电子元件和电磁继电器组合而成的继电 器。
一般，输入部分由电子线路组成，起放 5 混合式继电器 大、整流等作用，输出部分则采用电磁继电 器。
用于切换频率大于 10KHz 的交流线路的继电 6 高频继电器 器。
配用同轴电缆，用来切换高频、射频线路而 7 同轴继电器 具有最小损耗的继电器。
触点部分被密封在高真空的容器中，用来快 8 真空继电器 速开、闭或转换高压、高频、射频线路用的 继电器。
使电磁继电器的衔铁在其线圈断电后仍能保 频高低分 50Hz 和 400Hz 二种。
电器 四种。
大小分为微功率、弱功率、中功率和大功率热 9 继 温度继电器当外界温度达到规定要求时而动作的继电 器。
第一章继电器基础知识第一节继电器的定义一、继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
一、按作用原理分1、电磁继电器在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。
它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器。
1）直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。
2）交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。
3）磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。
4）极化继电器：状态改变取决于输入激励量极性的一种直流继电器。
5）舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。
2．固态继电器输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
3．时间继电器当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
4．温度继电器当外界温度达到规定值时而动作的继电器5．风速继电器当风的速度达到一定值时，被控电路将接通或断开。
6．加速度继电器当运动物体的加速度达到规定值时，被控电路将接通或断开。
7．其它类型的继电器如光继电器、声继电器、热继电器等。
二、按外形尺寸分三、按触点负载分四、按防护特征分五、按用途分衔铁、磁路工作气隙组成的磁路，在磁场的作用下，衔铁吸向铁心极面，从而推动触点常闭触点断开，常开触点闭合；当线圈两端电压或电流小于一定值时，机械反力大于电磁吸力时，衔铁回到初始状态，常开触点断开，常闭触点接通。
二、电磁继电器的组成部分电磁继电器由磁路系统、接触系统和复原机构组成。
磁路系统由铁心、轭铁、衔铁、线圈等零件组成。
接触系统由静簧片、动簧片、触点底座等零件组成。
复原机构由复原簧片或拉簧组成。
三、电磁继电器技术指标的含义1、环境温度范围环境温度范围是指继电器允许工作的最高环境温度至最低环境温度的范围。
继电器的基础知识————————————————————————————————作者: ————————————————————————————————日期：继电器的基础知识一.继电器的历史发展过程继电器在电力系统中起着非常重要的作用，它是保证供电可靠性的基础。
历史上，它经历了三个阶段,即电磁（式）继电器,静态型继电器,微机型继电保护。
ﻫ电磁（式)继电器（ｅlｅctromａgneｔiｃrelaｙ)ﻫ是利用输入电路内电流在电磁铁铁心与衔铁间产生的吸力作用而工作的一种电气继电器。
他的主要工作原理是靠机械部件的运动产生预定响应,主要结构部件有线圈(电流流过形成电磁铁)、可动铁片、弹簧、触点等构成。
国际上,对于电气继电器标准的需求可追朔到十九世纪四十年代，当时继电器仅有机电式继电器,直观的机械动作原理，简单的试验方法，工艺、设计和制造水平成为继电气动作特性的主要决定因素。
随着动作原理的设计形式不同,分为电磁式继电器、磁电式继电器、感应式继电器、电动机式继电器等。
又根据功能不同,分为差动继电器、跳闸继电器、阻抗继电器、电抗继电器等。
ﻫ50年代，我国工程技术人员创造性地吸收、消化、掌握了国外先进的继电保护设备性能和运行技术,建成了一支具有深厚继电保护理论造诣和丰富运行经验的继电保护技术队伍，对全国继电保护技术队伍的建立和成长起了指导作用。
阿城继电器厂引进消化了当时国外先进的继电器制造技术,建立了我国自己的继电器制造业。
因而6０年代是我国机电式继电保护繁荣的时代。
ﻫ静态型继电器(statｉｃrｅlay)ﻫ静态型继电器是相对于电磁(式）继电器那样靠机械部件运动的有触点继电器来说，它是由电子(电模拟量例如电流或电压）、磁（磁通量)、光（光通量）、或其它无机械运动的元件产生预定响应的一种电气继电器。
随着半导体器件(二极管、晶体管、电阻及电容等分离元件）和60年代初级规模的集成电路的出现,并且这些元件愈来愈多的应用于继电器中，为了区别能用肉眼判断机械动作的电磁型继电器才引入了“静态继电器”的概念。
继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
什么是继电器？继电器，英语写作RELAY。
请您回忆一下童年时的运动会。
A虽然个头小，但是依然紧握接力棒，并把接力棒移交给大人B。
这就是接力。
我们用稍微专业一点的方法来想一下。
例如，我们用遥控器打开电视机。
■继电器的构造和原理继电器是由接收信号转换成机械式动作的电磁铁和开关电气的开关构成。
[动作原理]我们想象一下用开关S1和继电器来打开灯的情形吧！1)按下S1(ON)2)电流i流进操作线圈，把铁芯磁化。
3)由于电磁力的作用，铁片被铁芯吸引。
4)铁片被吸引到铁芯之后，可动接点和固定接点接触，灯光亮起。
5)如果返回S1(OFF)，操作线圈的电流消失，吸附铁片的力消除，由于复位弹簧的作用，恢复到原来状态。
6)如果铁片恢复原来状态，接点部将分离，灯光熄灭。
■继电器的用途示例几乎在所有使用电气的机械和装置中都使用继电器。
■继电器的分类继电器的分类方法很多，本技术指南按照下列方法分类：■电磁铁的分类根据电磁铁是否使用了永久磁铁，分类如下：无极继电器电磁铁部没有使用永久磁铁的继电器。
一般情况下线圈没有极性，但是，有的操作线圈有极性，例如动作指示灯内置型、浪涌吸收二极管内置型等。
有极继电器在电磁铁部使用了永久磁铁磁束的继电器。
因此可使操作线圈保持极性。
■继电器的动作说明●单稳继电器的情况下复位状态· 线圈上不连接电池的状态由于操作线圈上面没有电流通过，因此电磁铁不动作，铁片借助于复位弹簧的力向逆时针方向靠拢，可动接点接触常闭接点（ON），常开接点处于离开（OFF）状态。
动作状态· 线圈接通电池之后的状态电流如果通过操作线圈，电磁铁被磁化，铁片被铁芯吸引。
这样，可动接点从常闭（b）接点离开（OFF），接触到常开（a）接点（ON）。
●双稳继电器(也称为作闭锁继电器或保持继电器)的情况下磁保持型??2线卷闭锁继电器的情况下休止状态（复位后的状态）· 线圈上不连接电池的状态铁芯、磁轭、铁片的材料为半硬质磁性材料，有两个以上操作线圈。
继电器知识大全
一、继电器的工作原理和特性
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性
热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性
固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数
1、额定工作电压
是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻
是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流
是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流
是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流
是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试
1、测触点电阻
用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。
由此可以区
别出那个是常闭触点，那个是常开触点。
2、测线圈电阻
可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
3、测量吸合电压和吸合电流
找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
为求准确，可以试多几次而求平均值。
4、测量释放电压和释放电流
也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。
一般情况下，继电器的释放电压约在吸合电压的10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁，工作不可靠。
四、继电器的电符号和触点形式
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
这样的触点组称为转换触点。
用“转”字的拼音字头“z”表示。
电容基础知识
表１常用电容的结构和特点
电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
表4是常用固定电容直流工作电压系列。
有*的数值，只限电解电容用。
表4 常用固定电容直流工作电压系列
1.6 4 6.3 10 16 25 32* 40 50 63
100 125* 160 250 300* 400 450* 500 630 1000
由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上。
电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻。
漏电电阻越小，漏电越严重。
电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。
因此，漏电电阻越大越好。
电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图2所示。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
上面的是小型纸介电容，下面的是立式矩开密封纸介电容。
表5列出电容的类别和符号。
表6是常用电容的几项特性。
图2
表5 电容的类别和符号
顺序类别名称简称称号
第一个字母主称电容器容Ｃ
第二个字母介质材料
纸介
电解
云母
高频瓷介
低频瓷介
金属化纸介
聚苯乙烯有机薄膜
涤纶等有机薄膜
纸
电
云
瓷
Z
D
Y
C
T
J
B
L 第三个字母以后形状
筒形
管状
立式矩形
筒
管
立
T
G
L
（注：素材和资料部分来自网络，供参考。
