继电器基础知识30582

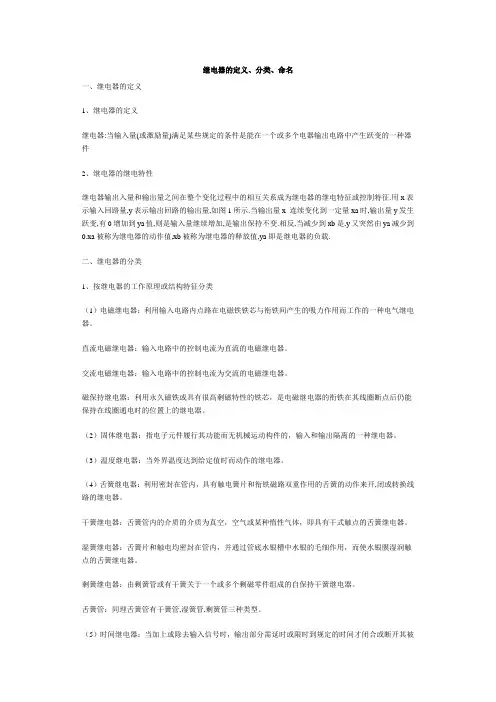

继电器的定义、分类、命名一、继电器的定义1、继电器的定义继电器:当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件2、继电器的继电特性继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用x表示输入回路量,y表示输出回路的输出量,如图1所示.当输出量x 连续变化到一定量xa时,输出量y发生跃变,有0增加到ya值,则是输入量继续增加,是输出保持不变.相反,当减少到xb是,y又突然由ya减少到0.xa被称为继电器的动作值,xb被称为继电器的释放值,ya即是继电器的负载.二、继电器的分类1、按继电器的工作原理或结构特征分类（1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。

直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。

交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。

磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。

（2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。

（3）温度继电器：当外界温度达到给定值时而动作的继电器。

（4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。

干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。

湿簧继电器：舌簧片和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。

剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。

舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。

（5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。

电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器。

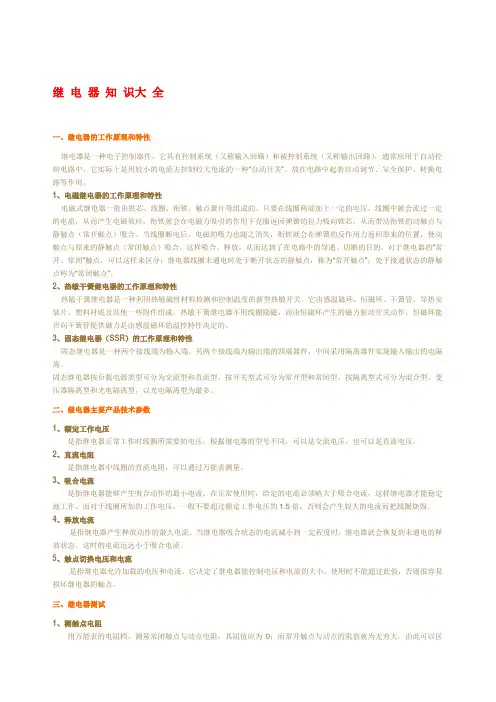

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

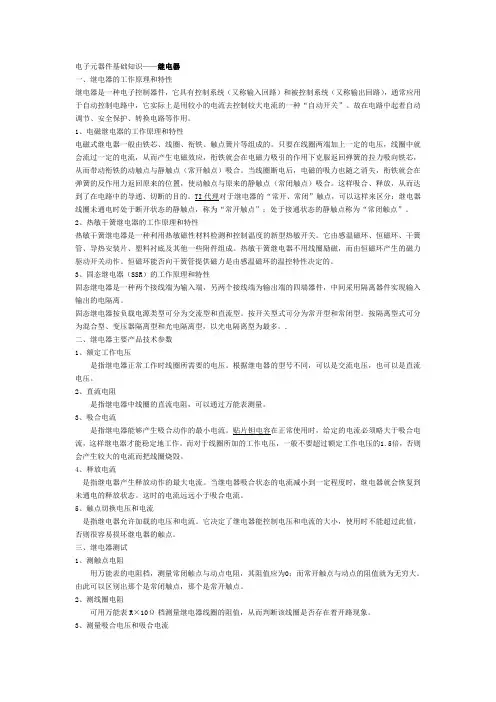

电子元器件基础知识——继电器一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

TI代理对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

.二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

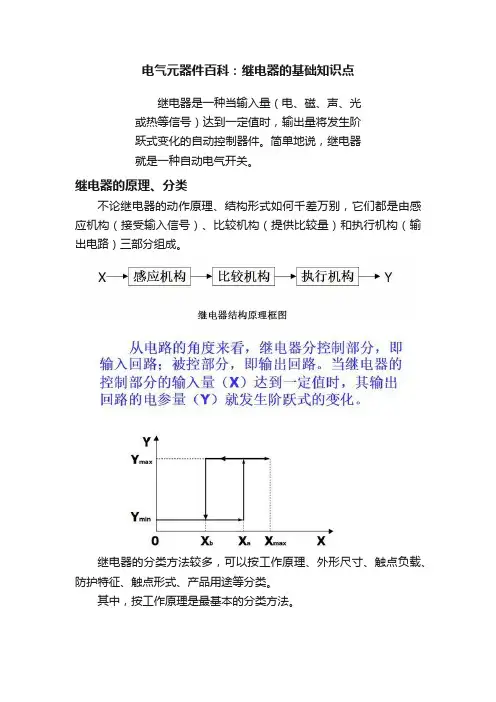

电气元器件百科：继电器的基础知识点继电器是一种当输入量（电、磁、声、光或热等信号）达到一定值时，输出量将发生阶跃式变化的自动控制器件。

简单地说，继电器就是一种自动电气开关。

继电器的原理、分类不论继电器的动作原理、结构形式如何千差万别，它们都是由感应机构（接受输入信号）、比较机构（提供比较量）和执行机构（输出电路）三部分组成。

继电器的分类方法较多，可以按工作原理、外形尺寸、触点负载、防护特征、触点形式、产品用途等分类。

其中，按工作原理是最基本的分类方法。

继电器的用途继电器的用途很多，可以归纳为：●输入与输出电路之间的隔离；●信号转换（从断开到接通，或反之）；●增加输出电路（即切换几个负载或切换不同电源负载）；●重复信号；●切换不同电压或电流负载；●保留输出信号；●闭锁电路；●提供遥控。

电磁继电器基本知识介绍工作原理当电磁继电器线圈两端加上一定的电压或电流，线圈产生的磁通通过铁心、轭铁、衔铁、磁路工作气隙组成的磁路，在磁场的作用下，衔铁吸向铁心极面，从而推动触点常闭触点断开，常开触点闭合；当线圈两端电压或电流小于一定值时，机械反力大于电磁吸力时，衔铁回到初始状态，常开触点断开，常闭触点接通。

结构电磁继电器一般由磁路系统、接触系统和返回机构等几个部分组成。

磁路系统由铁心、轭铁、衔铁、线圈等零件组成。

接触系统由静簧片、动簧片、触点底座等零件组成。

返回机构由复原簧片或拉簧组成。

分类继电器的分类方法较多，可以按工作原理、外形尺寸、触点负载、防护特征、触点形式、产品用途等分类。

标志示例：主要技术参数、术语电气参数动作（吸合）电压、释放电压继电器的所有触点从释放状态到达工作状态时所需线圈电压的最小值。

通用继电器一般规定为75%～80%额定电压。

继电器的所有触点从吸合状态恢复至释放状态时线圈电压的最大值。

通用继电器一般规定为5%～10%额定电压。

接触电阻在规定的测量条件下测量得到一对闭合触点间的电阻值。

一般为毫欧级。

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。
