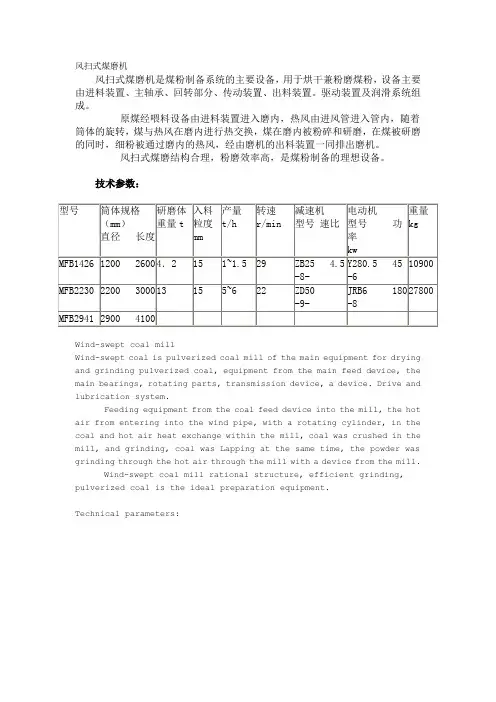

风扫式煤磨机风扫式煤磨机是煤粉制备系统的主要设备，用于烘干兼粉磨煤粉，设备主要由进料装置、主轴承、回转部分、传动装置、出料装置。

驱动装置及润滑系统组成。

原煤经喂料设备由进料装置进入磨内，热风由进风管进入管内，随着筒体的旋转，煤与热风在磨内进行热交换，煤在磨内被粉碎和研磨，在煤被研磨的同时，细粉被通过磨内的热风，经由磨机的出料装置一同排出磨机。

风扫式煤磨结构合理，粉磨效率高，是煤粉制备的理想设备。

技术参数：Wind-swept coal millWind-swept coal is pulverized coal mill of the main equipment for drying and grinding pulverized coal, equipment from the main feed device, the main bearings, rotating parts, transmission device, a device. Drive and lubrication system.Feeding equipment from the coal feed device into the mill, the hot air from entering into the wind pipe, with a rotating cylinder, in the coal and hot air heat exchange within the mill, coal was crushed in the mill, and grinding, coal was Lapping at the same time, the powder was grinding through the hot air through the mill with a device from the mill. Wind-swept coal mill rational structure, efficient grinding, pulverized coal is the ideal preparation equipment.Technical parameters:。

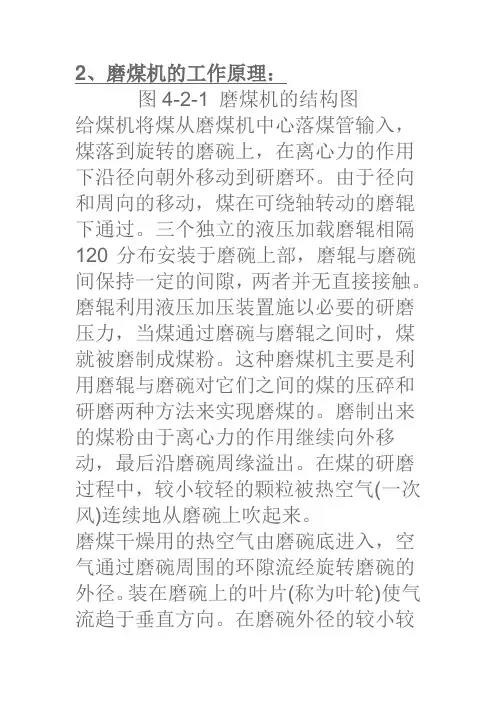

2、磨煤机的工作原理：图4-2-1 磨煤机的结构图给煤机将煤从磨煤机中心落煤管输入，煤落到旋转的磨碗上，在离心力的作用下沿径向朝外移动到研磨环。

由于径向和周向的移动，煤在可绕轴转动的磨辊下通过。

三个独立的液压加载磨辊相隔120°分布安装于磨碗上部，磨辊与磨碗间保持一定的间隙，两者并无直接接触。

磨辊利用液压加压装置施以必要的研磨压力，当煤通过磨碗与磨辊之间时，煤就被磨制成煤粉。

这种磨煤机主要是利用磨辊与磨碗对它们之间的煤的压碎和研磨两种方法来实现磨煤的。

磨制出来的煤粉由于离心力的作用继续向外移动，最后沿磨碗周缘溢出。

在煤的研磨过程中，较小较轻的颗粒被热空气(一次风)连续地从磨碗上吹起来。

磨煤干燥用的热空气由磨碗底进入，空气通过磨碗周围的环隙流经旋转磨碗的外径。

装在磨碗上的叶片(称为叶轮)使气流趋于垂直方向。

在磨碗外径的较小较轻的煤粒被气流携带向上，而重的不易磨碎的外来杂物穿过气流落入侧机体区域。

在此，外来杂物通过侧机体底板由装在转动的裙罩上的刮板装置扫出磨煤机，然后进入石子煤排放系统。

外来杂物通常由煤层中的岩石和开采机械的零件组成，因此把这些杂物降低到最少是有好处的。

如图4-1-2所示，煤粉的分离分为三个阶段。

由于应用了安装在分离器上的固定空气折向器，第一级分离正好在磨碗水平面上发生。

在此，最重的煤粒直接返回磨碗进一步辗磨成更小的颗粒。

而较轻的颗粒被气流携带至分离器顶盖进行第二次分离，此处弯曲的可调叶片使风粉混合物产生旋风运动导致重颗粒失去动量而从气流中脱离出来返回磨碗重新辗磨，这就是煤粉的第二级分离。

较细的煤粉气流通过称为文丘里套管的垂直插管进一步进行分离，达到所要求的的煤粉细度。

在分离器叶片和文丘里套管里分离出来的较重煤粒经过内锥体返回到磨碗的辗磨区域。

锥体把磨煤机的紊流区域从分离颗粒分离出来，无紊流区域的颗粒在重力作用下返回磨碗。

出来的风粉混合物经过文丘里，在此首先浓缩，然后扩大使得每根煤粉管中风粉分配均匀，煤粉管把风粉混合物引入炉膛进行燃烧。

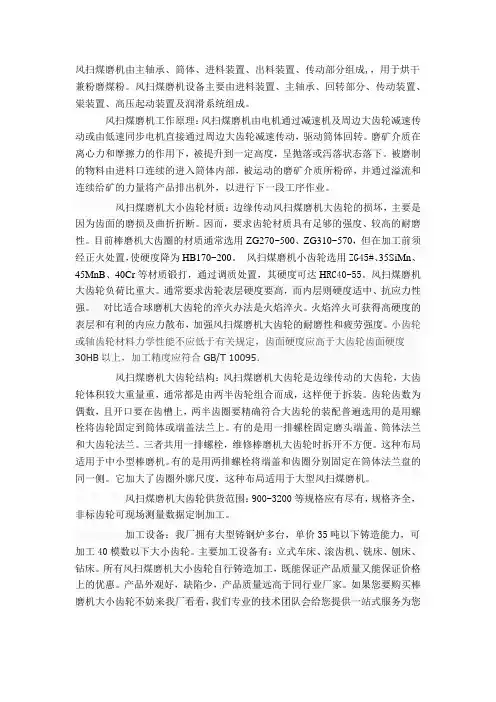

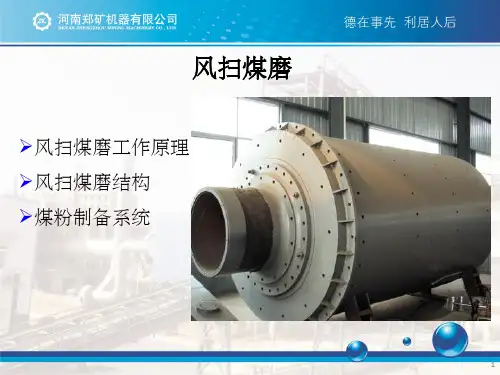

风扫煤磨机由主轴承、筒体、进料装置、出料装置、传动部分组成,，用于烘干兼粉磨煤粉。

风扫煤磨机设备主要由进料装置、主轴承、回转部分、传动装置、粜装置、高压起动装置及润滑系统组成。

风扫煤磨机工作原理：风扫煤磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动，驱动筒体回转。

磨矿介质在离心力和摩擦力的作用下，被提升到一定高度，呈抛落或泻落状态落下。

被磨制的物料由进料口连续的进入筒体内部，被运动的磨矿介质所粉碎，并通过溢流和连续给矿的力量将产品排出机外，以进行下一段工序作业。

风扫煤磨机大小齿轮材质：边缘传动风扫煤磨机大齿轮的损坏，主要是因为齿面的磨损及曲折折断。

因而，要求齿轮材质具有足够的强度、较高的耐磨性。

目前棒磨机大齿圈的材质通常选用ZG270~500、ZG310~570，但在加工前须经正火处置，使硬度降为HB170~200。

风扫煤磨机小齿轮选用ZG45#、35SiMn、45MnB、40Cr等材质锻打，通过调质处置，其硬度可达H RC40-55。

风扫煤磨机大齿轮负荷比重大。

通常要求齿轮表层硬度要高，而内层则硬度适中、抗应力性强。

对比适合球磨机大齿轮的淬火办法是火焰淬火。

火焰淬火可获得高硬度的表层和有利的内应力散布，加强风扫煤磨机大齿轮的耐磨性和疲劳强度。

小齿轮或轴齿轮材料力学性能不应低于有关规定，齿面硬度应高于大齿轮齿面硬度30HB以上，加工精度应符合GB/T 10095．风扫煤磨机大齿轮结构：风扫煤磨机大齿轮是边缘传动的大齿轮，大齿轮体积较大重量重，通常都是由两半齿轮组合而成，这样便于拆装。

齿轮齿数为偶数，且开口要在齿槽上，两半齿圈要精确符合大齿轮的装配普遍选用的是用螺栓将齿轮固定到筒体或端盖法兰上。

有的是用一排螺栓固定磨头端盖、筒体法兰和大齿轮法兰。

三者共用一排螺栓，维修棒磨机大齿轮时拆开不方便。

这种布局适用于中小型棒磨机。

有的是用两排螺栓将端盖和齿圈分别固定在筒体法兰盘的同一侧。
