有导体和电介质存在时的静电场

第⼗章静电场中的导体和电介质第⼗章静电场中的导体和电介质在上⼀章中，我们讨论了真空中的静电场。

实际上，在静电场中总有导体或电介质存在，⽽且在静电的应⽤中也都要涉及导体和电介质的影响，因此，本章主要讨论静电场中的导体和电介质。

本章所讨论的问题，不仅在理论上有重⼤意义，使我们对静电场的认识更加深⼊，⽽且在应⽤上也有重⼤作⽤。

§10-1 静电场中的导体⼀、静电平衡条件1、导体与电介质的区别：（1）宏观上，它们的电导率数量级相差很⼤（相差10多个数量级，⽽不同导体间电导率数量级最多就相差⼏个数量级）。

（2）微观上导体内部存在⼤量的⾃由电⼦，在外电场下会发⽣定向移动，产⽣宏观上的电流⽽电介质内部的电⼦处于束缚状态，在外场下不会发⽣定向移动（电介质被击穿除外）。

2、导体的静电平衡条件（1）导体内部任何⼀点处的电场强度为零；（2）导体表⾯处的电场强度的⽅向,都与导体表⾯垂直.导体处于静电平衡状态的必要条件:0=i E（当导体处于静电平衡状态时，导体内部不再有⾃由电⼦定向移动，导体内电荷宏观分布不再随时间变化，⾃然其内部电场（指外场与感应电荷产⽣的电场相叠加的总电场）必为0。

⼆、静电平衡时导体上的电荷分布1、导体内部没有净电荷，电荷（包括感应电荷和导体本⾝带的电荷）只分布在导体表⾯。

这个可以由⾼斯定理推得：ii sq E ds ε?=，S 是导体内“紧贴”表⾯的⾼斯⾯，所以0i q =。

2、导体是等势体，导体表⾯是等势⾯。

显然()()0b a b i a V V E dl -=?=?，a,b 为导体内或导体表⾯的任意两点，只需将积分路径取在导体内部即可。

3、导体表⾯以处附近空间的场强为：0E n δε=，δ为邻近场点的导体表⾯⾯元处的电荷密度，?n 为该⾯元的处法向。

简单的证明下：以导体表⾯⾯元为中截⾯作⼀穿过导体的⾼斯柱⾯，柱⾯的处底⾯过场点，下底⾯处于导体内部。

由⾼斯定理可得：12i s s dsE ds E ds δε?+?=，1s ,2s 分别为⾼斯柱⾯的上、下底⾯。

§2 静电场中的导体和电介质§2－1 静电场中的导体1. 导体的静电平衡条件当电荷静止不动时，电场散布不随转变，该体系就达到了静电平衡。

在导体中存在自由电荷，它们在电场的作用下可以移动，从而改变电荷的散布……导体内自由电荷无宏观运动的状态。

导体的静电平衡的必要条件是其体内图2－1导体的静电平衡场强处处为零。

从静电平衡的条件动身可以取得以下几点推论：推论1）导体是等位体，导体表面是等位面：2）导体表面周围的场强处处与它的表面垂直：因为电力线处处与等位面正交，所以导体外的场强必与它的表面垂直。

（注意：本章所用的方式与第一章不同，而是假定这种平衡以达图2－2导体对等位面的控制作用到，以平衡条件动身结合静电场的普遍规律分析问题。

）2．电荷散布1) 体内无电荷，电荷只散布在导体的表面上:当带电导体处于静电平衡时，导体内部不存在净电荷（即电荷的体密度）电荷仅散布在导体的表面。

可以用高斯定理来证明：设导体内有净电荷，则可在导体内部作一闭合的曲面，将包围起来，依静电条件知S面上处处, 即由高斯定理必有q=02） 面电荷密度与场强的关系:当导体静电平衡时，导体表面周围空间的 与该处导体表面的面电荷密度 有如下关系：论证： 在电荷面密度为 的点取面元设 点为导体表面之外周围空间的点，面元。

充分小，可以为 上的面电荷密度 是均匀的，以为横截面作扁圆柱形高斯面（S ）,上底面过P 点，把电荷q= 包围起来. 通太高斯面的电通量是：3） 表面曲率的影响、尖端放电导体电荷如何散布，定量分析研究较复杂，这不仅与这个导体的形状有关，还和它周围有何种带电体有关。

对孤立导体，电荷的散布有以下定性的规律：图2－3导体表面场强与电荷面密度曲率较大的地方（凸出而尖锐处），电荷密度e 较大；曲率较小的地方（较平坦处）电荷密度e 较小；曲率为负的地方（凹进去向）电荷密度e 更小。

1） 端放电的利和弊3 导体壳（腔内无带电体情况）大体性质：当导体壳内无带电体时，在静电平衡当导体壳内无 带电体时，在静电平衡下：导体壳内表面上处处无电荷，电荷仅散布在外 表面；空腔内无带电场，空腔内电位处处相等。

第十章习题解答10-1 如题图10-1所示，三块平行的金属板A ，B 和C ，面积均为200cm 2,A 与B 相距4mm ，A 与C 相距2mm ，B 和C 两板均接地，若A 板所带电量Q =3.0×10-7C ，忽略边缘效应,求：（1）B 和C 上的感应电荷？（2）A 板的电势（设地面电势为零）。

分析：当导体处于静电平衡时，根据静电平衡条件和电荷守恒定律，可以求得导体的电荷分布，又因为B 、C 两板都接地，所以有AC AB U U =。

解：（1）设B 、C 板上的电荷分别为Bq 、C q 。

因3块导体板靠的较近，可将6个导体面视为6个无限大带电平面。

导体表面电荷分布均匀，且其间的场强方向垂直于导体表面。

作如图中虚线所示的圆柱形高斯面。

因导体达到静电平衡后，内部场强为零，故由高斯定理得：1A C q q =-2A B q q =-即 ()A B C q q q =-+ ① 又因为： AC AB U U = 而: 2AC AC d U E =⋅AB AB U E d =⋅∴ 2AC AB E E =于是：02C Bσσεε =⋅两边乘以面积S 可得：2C BS S σσεε =⋅即： 2C B q q = ②联立①②求得: 77210,110C B q C q C --=-⨯=-⨯题图10-1题10-1解图d(2) 00222C C A AC C AC AC q d d dU U U U E S σεε =+==⋅=⋅=⋅ 7334122102102.2610()200108.8510V ----⨯=⨯⨯=⨯⨯⨯⨯10-2 如题图10-2所示，平行板电容器充电后，A 和B 极板上的面电荷密度分别为+б和－б，设P 为两极板间任意一点，略去边缘效应，求： （1）A,B 板上的电荷分别在P 点产生的场强E A ,E B ; （2）A,B 板上的电荷在P 点产生的合场强E ； (3)拿走B 板后P 点处的场强E ′。

静电场中的导体和电介质引言在物理学中，静电场是指当电荷处于静止状态时周围存在的电场。

导体和电介质是静电场中两种常见的物质类型。

理解导体和电介质在静电场中的行为对于理解静电现象和应用静电学原理具有重要意义。

本文将介绍导体和电介质在静电场中的特性和行为，包括导体的电荷分布和电场分布、导体内部电场为零的原因，以及电介质的电极化和电介质的介电常数。

导体导体的电荷分布在静电场中，导体具有特殊的电荷分布特性。

由于导体中的自由电子可以在导体内自由移动，一旦一个导体与其他带电体接触，自由电子将重新分布以达到平衡。

导体的外部表面电荷会分散在整个表面上，使得导体表面的电场强度为零。

这意味着在静电平衡条件下，导体表面任意一点的电势相等。

导体内部的电场分布特性在导体内部，电场强度为零。

这是由于自由电子可以在导体内自由移动，当导体中存在电场时，自由电子会沿着电场方向移动，直到达到平衡。

这种现象称为电荷迁移。

因此，导体内部的自由电子的运动将产生一个等量但相反方向的电场，导致导体内部的电场强度为零。

这也是为什么导体内部没有电场线存在的原因。

电介质电极化现象电介质是一种不易导电的物质，而其在静电场中的行为与导体有着显著不同。

当一个电介质暴露在静电场中时，电介质分子会发生电极化现象。

电极化是指电介质分子在电场作用下产生偶极矩。

在电场的作用下，电介质分子会发生形状变化，正负电荷分离，产生一个平均不为零的电偶极矩。

这种电极化现象可以分为两种类型：取向极化和感应极化。

取向极化是指电介质分子的取向方向在电场的作用下发生变化，而感应极化是指电场作用下导致电介质分子内部正负电荷的相对移动。

电介质的介电常数电介质的介电常数是描述电介质在电场中的响应特性的重要参数。

介电常数是一个比值，代表了电介质在电场力下的相对表现。

介电常数决定了电介质的极化程度和电场中的电场强度。

电介质的介电常数大于1，意味着电介质对电场的屏蔽效果更明显。

在实际应用中，通过选择合适的电介质和调整电场强度，可以改变静电场的分布和效果，用于电容器、绝缘材料等相关领域。

第第九九章章导导体体和和电电介介质质中中的的静静电电场场引言：一、导体、电介质、半导体导体：导电性能很好的材料；例如：各种金属、电解质溶液。

电介质（绝缘体）：导电性能很差的材料；例如：云母、胶木等。

半导体:导电性能介于导体和绝缘体之间的材料；二、本章内容简介三、本章重点和难点1. 重点（1）导体的静电平衡性质；（2）空腔导体及静电屏蔽；（3）电容、电容器；2. 难点导体静电平衡下电场强度矢量、电势和电荷分布的计算；第一节静电场中的导体一、静电感应静电平衡1. 静电感应（1）金属导体的电结构从微观角度来看，金属导体是由带正电的晶格点阵和自由电子构成，晶格不动，相当于骨架，而自由电子可自由运动，充满整个导体，是公有化的。

例如：金属铜中的自由电子密度为：nCu=8⨯1028(m-3)。

当没有外电场时，导体中的正负电荷等量均匀分布，宏观上呈电中性。

（2）静电感应当导体处于外电场E0中时，电子受力后作定向运动，引起导体中电荷的重新分布。

结果在导体一侧因电子的堆积而出现负电荷，在另一侧因相对缺少负电荷而出现正电荷。

这就是静电感应现象，出现的电荷叫感应电荷。

2. 静电平衡不管导体原来是否带电和有无外电场的作用，导体内部和表面都没有电荷的宏观定向运动的状态称为导体的静电平衡状态。

（a）自由电子定向运动（b）静电平衡状态3. 静电平衡条件（静电平衡态下导体的电性质）（1）导体内部任何一点处的电场强度为零；导体表面处电场强度的方向，都与导体表面垂直。

（2）在静电平衡时，导体内上的电势处处相等，导体是一个等势体。

E证明：假设导体表面电场强度有切向分量，即τ≠0，则自由电子将沿导体表面有宏观定向运动，导体未达到静电平衡状态，和命题条件矛盾。

dUdU =0,=0E内=0，Eτ=0dldτ因为，所以，即导体为等势体，导体表面为等势面。

二、静电平衡时导体上电荷的分布1. 实心导体（1）处于静电平衡态的实心导体，其内部各处净电荷为零，电荷只能分布于导体外表面。

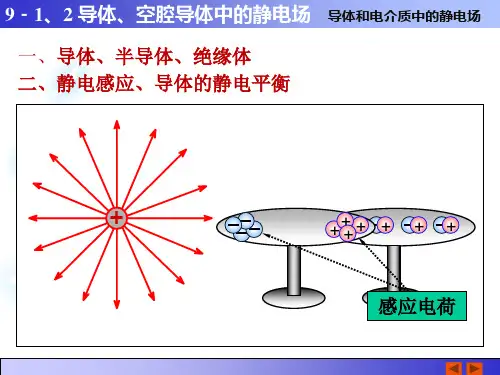

第九章导体与介质中的静电场Electrostatic field in conductor and dielectric §9-1,2静电场中的导体§9-3电容器的电容§9-6电介质中的高斯定理§9-8 静电场的能量§9-1,2静电场中的导体一、导体的静电平衡( electrostatic equilibrium )1.导体绝缘体半导体1)导体(conductor)导电能力极强的物体(存在大量可自由移动的电荷)2)绝缘体（电介质,dielectric）导电能力极弱或不能导电的物体3)半导体(semiconductor)导电能力介于上述两者之间的物体EE E E iii E e E q F 导体静电平衡条件：导体内任一点的电场强度都等于零Ei E E2. 导体的静电平衡条件导体的内部和表面都没有电荷作任何宏观定向运动的状态.导体的静电平衡状态：静电感应E* 推论(静电平衡状态)证：在导体上任取两点p , ql d E V V i qpq pqp V V 0i Epq导体静电平衡条件：2)导体表面任一点场强方向垂直于表面1）导体为等势体，导体表面为等势面否则其切向分量将引起导体表面自由电子的运动，与静电平衡相矛盾。

3.导体上电荷的分布1)当带电导体处于静电平衡状态时,导体内部处处没有净电荷存在, 电荷只能分布于导体的表面上.qdV iiV证明：在导体内任取体积元dV由高斯定理体积元d v 任取导体带电只能在表面！iiqS d E 01 ,0 i E dVn e En e E E S d e E S d E nS E 0S2).导体表面附近的场强方向与表面垂直，大小与该处电荷的面密度成正比.ne ES结论：孤立的带电导体，外表面各处的电荷面密度与该处曲率半径成反比,410R Q V RRrr R ,44,22rRr R rR q Q r R R rQq1）导体表面凸出而尖锐的地方（曲率较大）电荷面密度较大2）导体表面平坦的地方（曲率较小）电荷面密度较小3）导体表面凹进去的地方（曲率为负）电荷面密度更小rq V r 041rq R Q V V R r 004141l d E 导体内,0l d E 腔沿电场线l d E (违反环路定理)在静电平衡状态下,导体空腔内各点的场强等于零,空腔的内表面上处处没有电荷分布.ld E l d E l d E导体内腔沿电场线二、空腔导体(带电荷Q )1 腔内无电荷，导体的电荷只能分布在外表面。
