第一章 制图基本知识(1-3)

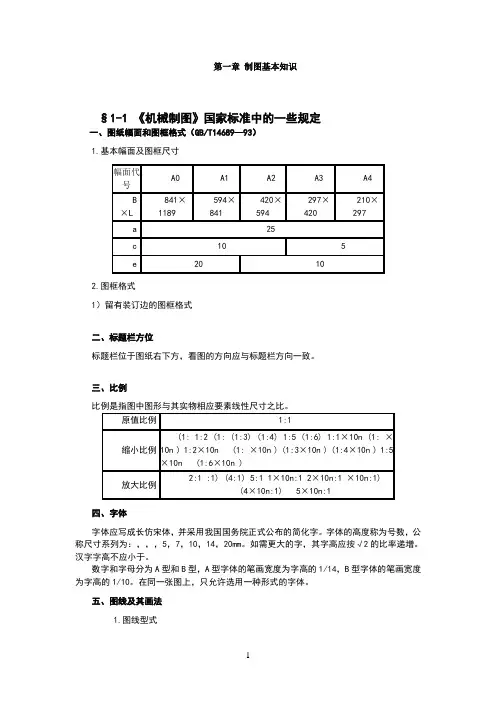

第一章制图基本知识§1-1 《机械制图》国家标准中的一些规定一、图纸幅面和图框格式（GB/T14689—93）1.基本幅面及图框尺寸2.图框格式1）留有装订边的图框格式二、标题栏方位标题栏位于图纸右下方，看图的方向应与标题栏方向一致。

三、比例四、字体字体应写成长仿宋体，并采用我国国务院正式公布的简化字。

字体的高度称为号数，公称尺寸系列为：，，，5，7，10，14，20mm。

如需更大的字，其字高应按√2的比率递增。

汉字字高不应小于。

数字和字母分为A型和B型，A型字体的笔画宽度为字高的1/14，B型字体的笔画宽度为字高的1/10。

在同一张图上，只允许选用一种形式的字体。

五、图线及其画法1.图线型式图线分为粗细两种，粗线的宽度推荐系列为：，，，，，1，，2mm。

细实线的宽度为b/3。

2.图线的画法同一图样中同类图线的宽度应基本一致。

虚线、点划线、双点划线的线段长度和间隙应大致相等。

两条平行线之间的距离应不小于粗实线宽度的两倍，其最小距离不得小于。

绘制圆的对称中心线时，圆心应为线段的交点。

点划线的首末两端应是长划，而不应是短划，且应超出圆外2~5mm。

在较小的图形上绘制点划线有困难时，可用细实线代替。

虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚变换处要空开。

六、尺寸标注1.基本规则机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

图样中的尺寸以mm为单位的不需标注计量单位的代号和名称，采用其它单位时则必须注明计量单位的代号和名称，如50cm、60ο等。

图样中的尺寸为该图样所示机件最后完工的尺寸，否则应另加说明。

机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2.尺寸的组成尺寸线、尺寸数字、尺寸界限§1-2 几何作图一、绘图工具的使用1.图板2.丁字尺3.三角板4.铅笔5.分规、圆规二、几何作图1.等分已知线段例：三等分已知线段AB。

第一章制图的基本知识第一章制图的基本知识本章要求正确了解和掌握国家标准技术制图的有关规定，特别是尺寸注法。

了解和掌握简单的几何作图以及圆弧连接。

掌握平面图形的分析和尺寸注法。

工程图样是现代化工业生产中必不可少的技术资料，每个工程技术人员均应熟悉和掌握有关制图的基本知识和技能。

第一章制图的基本知识§1国家标准有关制图的规定§2几何作图§3平面图形尺寸分析及画法§4平面图形的构型设计§5徒手图附：绘图工具及其使用第一章制图的基本知识§1国家标准有关制图的规定1.1.1图纸幅面（表1-1）1.1图纸幅面和格式（GB/T 14689－1993）幅面代号841 ⨯1189594 ⨯841420 ⨯594297⨯420210 ⨯297B ⨯Leca201010525A0A1A3A4A2留装订边图框格式不留装订边图框格式第一章制图的基本知识A159412611471168219822102252314861783208023786301051A4⨯5A4⨯4A3⨯3A3⨯4891A4⨯3420A2297A3210A484111890A0必要时，可以按规定加长图纸的幅面。

绘制图样时,优先采用表中规定的图纸幅面尺寸（A ）。

图中虚线为加长后的图纸幅面。

幅面的尺寸由基本幅面的短边成整数倍增加后得出。

第一章制图的基本知识1.1.2 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

第一章制图的基本知识留装订边的图框格式（a ）X 型（b ）Y 型(a )(b )cc标题栏cLBcL标题栏Bcca a第一章制图的基本知识标题栏不留装订边的图框格式(a )X 型(b ) Y 型(a )(b )LBeeeeL标题栏Beee e第一章制图的基本知识练习使用的标题栏及明细栏格式1.1.3 标题栏标题栏位于图纸的右下角，其格式与尺寸按国标GB/T 10610.1－1989的规定。

第一讲绘图仪器的使用与《机械制图》国家标准1．本讲知识要点：（1）图纸幅面和格式（GB/T 14689－1993）（2）标题栏（GB/T 106091－1989）（3）比例（GB/T 14690－1993）（4）字体（GB/T14691－1993）（5）线型及应用(GB/T 4457.4－2002)（6）粗实线铅笔的修理和使用（7）细实线铅笔的修理和使用（8）粗实线铅芯的修理和使用2．教学内容设计图纸幅面、格式、标题栏、比例：首先用电子挂图说明国家标准对图纸幅面、格式、标题栏、比例等规定，然后展示以往学生的不同幅面的图纸作业，再展示生产上使用的蓝图，同时讲解图纸的折叠。

（2）字体：先介绍国家标准对字体的规定，重点介绍铅笔制图字体的写法，然后以标题栏为例在黑板上介绍标题栏的填写和习题集作业的签名方法。

（3）线形及其应用：主要介绍粗实线、细实线、虚线、点画线和底稿线5种线形，其他线形今后用到时再介绍。

粗实线铅笔的修理和使用先用电子挂图观看修理的形状，然后用动画演示粗实线铅笔的使用，再分组演示铅笔的修理和使用。

（4）粗实线铅芯的修理和使用不讲，在讲回转曲面时介绍，本讲以只介绍直线的画法。

3．课前准备收集以往学生的作业若干张，到工厂收集一些生产上使用图纸。

准备一篇教师的铅笔制图字体和图线范例，将电子挂图和动画用PowerPoint制作成演示文档。

因为是第一次课，所以课前要告诉同学上课时带好绘图仪器。

教师图线练习学生图线作业生产上用的蓝图教师铅笔手写制图字体4．本讲作业习题集上的字体和图线练习，在A4图纸上作图线练习。

5．教学内容【内容概要】本讲主要介绍与工程制图有关的国家标准，如图纸的幅面和格式、比例、字体、图线和尺寸标注等，介绍了绘图仪器的使用方法和平面图形的绘制步骤。

要求掌握正确的作图方法和正确地使用绘图工具，在绘制的图样中遵守国家标准《机械制图》和《技术制图》中的各项规定。

1.1机械图样的一般规定为适应生产发展和技术交流的需要，对图样的绘制方法、绘图格式及绘图规则等作出统一的规定，为此我国在1959年发布了国家标准《机械制图》，之后又作了几次重大修改，使其进一步向国际标准化组织靠拢，有利于工程技术的国际交流。

电气制图与CAD 第一章工程制图基础（第1—3讲）课堂笔记及练习题主题：第一章工程制图基础（第1—3讲）学习时间：2017年3月27日—4月2日内容：第一章工程制图基础这周我们将学习第一章中的第1—3讲，这部分重点介绍投影法、投影体系、三视图，制图的基本知识，立体上的点、直线、平面的投影特性，下面整理出的知识点框架供同学们学习。

第一讲投影法、投影体系、三视图【本讲重点】：投影法的概念和分类和点、直线、平面的三视图【学习方法】：※掌握规律—投影特性、投影规律※多实践—画图、读图、勤思考一、了解图示法【概念】：用图形来表示物体的方法；【图样】：准确地表达物体的形状、尺寸及技术要求的图形；☆注意:区别美术画与图样，要从想象力、绘图技巧、审美、看图四个角度出发进行区别；【工程图样】：是用尺规或计算机按照规定的方法，遵循国家标准的规定在图纸上画出的二维图形。
