第一章 制图的基本知识【习题答案】

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

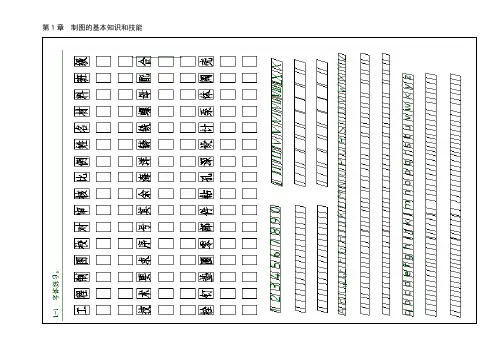

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

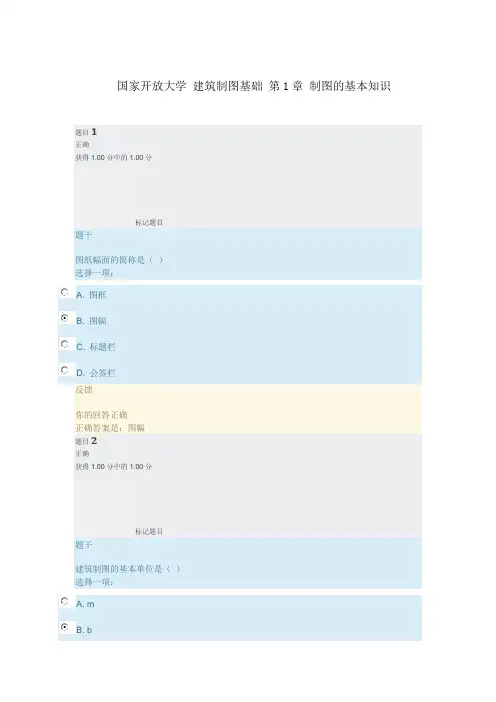

国家开放大学建筑制图基础第1章制图的基本知识题目1正确获得1.00分中的1.00分标记题目题干图纸幅面的简称是（）选择一项：A. 图框B. 图幅C. 标题栏D. 会签栏反馈你的回答正确正确答案是：图幅题目2正确获得1.00分中的1.00分标记题目题干建筑制图的基本单位是（）选择一项：A. mB. bC. cD. a反馈你的回答正确正确答案是：b题目3正确获得1.00分中的1.00分标记题目题干下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）选择一项：A. 图样本身的任何图线均可用作尺寸线B. 半径、直径、角度与弧长的起止符号，宜用箭头表示C. 图样轮廓线可用作尺寸界限D. 尺寸线应用细实线绘制，应与被注长度平行反馈你的回答正确正确答案是：图样本身的任何图线均可用作尺寸线题目4正确获得1.00分中的1.00分标记题目题干绘制尺寸界线时应采用（）选择一项：A. 粗实线B. 细实线C. 粗虚线D. 细虚线反馈你的回答正确正确答案是：细实线题目5正确获得1.00分中的1.00分标记题目题干绘制尺寸起止符号时应采用（）选择一项：A. 中粗长线B. 中粗断线C. 波浪线D. 单点长划线反馈你的回答正确正确答案是：中粗断线题目6正确获得1.00分中的1.00分标记题目题干下列关于尺寸数字说法有误的一项是（）选择一项：A. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标B. 尺寸数字是形体的实际尺寸，与画图比例无关C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部D. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取反馈你的回答正确正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7正确获得1.00分中的1.00分标记题目题干下列关于尺寸的排列与布置说法有误的一项是（）选择一项：A. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等B. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近C. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列D. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交反馈你的回答正确正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交题目8正确获得1.00分中的1.00分标记题目题干尺寸起止符号倾斜方向与尺寸界线应成（）选择一项：A. 180B. 60C. 45D. 90反馈你的回答正确正确答案是：45题目9正确获得1.00分中的1.00分标记题目题干图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）选择一项：A. 10mmB. 1mmC. 20mmD. 5mm反馈你的回答正确正确答案是：10mm题目10正确获得1.00分中的1.00分标记题目题干平行排列的尺寸线的间距，宜为（）选择一项：A. 3~5mmB. 7~10mmC. 1~2mmD. 2~3mm反馈你的回答正确正确答案是：7~10mm题目11正确获得1.00分中的1.00分标记题目题干下列关于半径、直径、球的尺寸标注说法有误的一项是（）选择一项：A. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧C. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧D. 标注圆的直径尺寸时，直径数字前不得加直径符号反馈你的回答正确正确答案是：标注圆的直径尺寸时，直径数字前不得加直径符号题目12正确获得1.00分中的1.00分标记题目题干图纸上限定绘图区域的线框是指（）选择一项：A. 图框B. 图幅C. 会签栏D. 标题栏反馈你的回答正确正确答案是：图框题目13正确获得1.00分中的1.00分标记题目题干标注球的半径尺寸时，应在尺寸前加注符号（）选择一项：A. SB. RSC. SRD. R反馈你的回答正确正确答案是：SR题目14正确获得1.00分中的1.00分标记题目题干标注圆弧的弧长时，表示尺寸线应以（）选择一项：A. 标注圆弧的弦长B. 该圆弧同心的圆弧线表示C. 平行与圆弧的直线D. 箭头反馈你的回答正确正确答案是：该圆弧同心的圆弧线表示题目15正确获得1.00分中的1.00分标记题目题干下列关于角度、弧长、弦长的标注说法有误的一项是（）选择一项：A. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦B. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替C. 角度的尺寸线应以圆弧表示D. 标注圆弧的弦长时，起止符号用中粗短线表示反馈你的回答正确正确答案是：标注圆弧的弦长时，起止符号用中粗短线表示题目16正确获得1.00分中的1.00分标记题目题干在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）选择一项：A. LB. SC. RD. t反馈你的回答正确正确答案是：t题目17正确获得1.00分中的1.00分标记题目题干下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）选择一项：A. 外形为非圆曲线的构件，可用坐标形式标注尺寸B. 标注坡度时，应加注坡度符号C. 坡度禁止用直角三角形标注D. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”反馈你的回答正确正确答案是：坡度禁止用直角三角形标注题目18正确获得1.00分中的1.00分标记题目题干下列关于尺寸的简化标注说法有误的一项是（）选择一项：A. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号B. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注C. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写D. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸反馈你的回答正确正确答案是：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号题目19正确获得1.00分中的1.00分标记题目题干制图前的准备工作不包括（）选择一项：A. 识读图样，选用适当大小的图纸和比例B. 检查图样、修正错误C. 在图板上固定图纸，绘出图框线和图标位置D. 准备工具和仪器反馈你的回答正确正确答案是：检查图样、修正错误题目20正确获得1.00分中的1.00分标记题目题干一般制图的第一个步骤是（）选择一项：A. 绘制图样底稿B. 检查图样、修正错误C. 图纸整理D. 底稿加深反馈你的回答正确正确答案是：绘制图样底稿题目21正确获得1.00分中的1.00分标记题目题干一般制图的最后一个步骤是（）选择一项：A. 图纸整理B. 检查图样、修正错误C. 绘制图样底稿D. 底稿加深反馈你的回答正确正确答案是：图纸整理题目22正确获得1.00分中的1.00分标记题目题干圆弧连接的关键是根据已知条件，确定（）选择一项：A. 圆弧的弦长B. 连接圆弧的圆心和切点C. 圆弧的直径大小D. 圆弧的弧长反馈你的回答正确正确答案是：连接圆弧的圆心和切点题目23正确获得1.00分中的1.00分标记题目题干幅面代号为A4的图纸长、短边尺寸分别是（）选择一项：A. 1189mm、841mmB. 297mm、210mmC. 841mm、594mmD. 420mm、297mm反馈你的回答正确正确答案是：297mm、210mm题目24正确获得1.00分中的1.00分标记题目题干在平面图形中确定尺寸位置的点、直线称为（）选择一项：A. 尺寸标注B. 尺寸基准C. 尺寸定位D. 尺寸定型反馈你的回答正确正确答案是：尺寸基准题目25正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的形状和大小的尺寸是（）选择一项：A. 尺寸标注B. 尺寸定型C. 尺寸基准D. 尺寸定位反馈你的回答正确正确答案是：尺寸定型题目26正确获得1.00分中的1.00分标记题目题干用于确定平面图形中各个组成部分的相对位置的尺寸是（）选择一项：A. 尺寸定型B. 尺寸定位C. 尺寸基准D. 尺寸标注反馈你的回答正确正确答案是：尺寸定位题目27正确获得1.00分中的1.00分标记题目题干一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）选择一项：A. 4种B. 2种C. 1种D. 3种反馈你的回答正确正确答案是：2种题目28正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为（）选择一项：A. 祥例B. 图例C. 图样D. 比例反馈你的回答正确正确答案是：比例题目29正确获得1.00分中的1.00分标记题目题干图形与实物相对应的线性尺寸之比称为（）选择一项：A. 3种B. 2种C. 1种D. 4种反馈你的回答正确正确答案是：1种题目30正确获得1.00分中的1.00分标记题目题干图样及说明中的汉字宜采用（）选择一项：A. 楷体B. 长仿宋体C. 隶书D. 黑体反馈你的回答正确正确答案是：长仿宋体题目31正确获得1.00分中的1.00分标记题目题干制图的基本规定要求数量的数值注写应采用（）选择一项：A. 斜体阿拉伯数字B. 正体阿拉伯数字C. 斜体罗马数字D. 正体罗马数字反馈你的回答正确正确答案是：正体阿拉伯数字题目32正确获得1.00分中的1.00分标记题目题干图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）选择一项：A. 75B. 45C. 180D. 60反馈你的回答正确正确答案是：75。

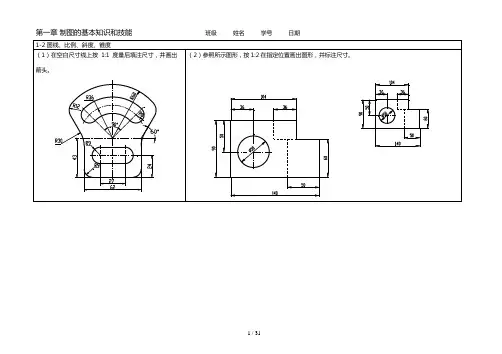

1-2 按照左图的形式，在图形右边空白处重画一次。

第1章制图的基本知识和技能1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。

第2章投影基础第2章投影基础2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础第2章投影基础第2章投影基础2-16 求出两直线的第三面投影，再判别其相对位置。

交叉直线须判别重影点的可见性。

第2章投影基础2-19 判别两直线是否垂直。

（1） （2） （3） （4）第2章 投影基础垂直垂直不垂直不垂直2-20 判别直线与平面是否平行。

（CD∥EF）（1）（2）_平行___平行_2-21 判别两平面是否平行。

（1）（2）_平行__ _不平行_第2章投影基础第2章投影基础2-26 求三棱锥表面上A 、B 、C 的另两面投影。

2-27求圆柱体表面上A 、B 、C 的另两面投影。

2-28 求圆锥体表面上A 、B 、C 的另两面投影。

2-29 求圆球体表面上A 、B 、C 的另两面投影。

第2章投影基础2-32 求立体的侧面投影。

2-33 求立体截切后的水平投影。

第2章投影基础2-34 根据两视图，求圆柱体截切后的第三视图。

2-35根据两视图，求圆柱体截切后的第三视图。

2-36根据两视图，求圆柱体截切后的第三视图。

2-37求圆柱体截切后的第三视图。

第2章投影基础2-38 求圆锥的截交线，完成其水平投影和侧面投影。

制图的基本知识和技能一．单选题1. 本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案：D2 . 平面图形中的尺寸中按作用可分为A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案：C3 . 若采用5：1的比例在图中绘制了一个直径为100mm 的圆，则在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案：C4 . 下列关于尺寸标注的说法，错误的是A.当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。

B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。

C.尺寸数字不可由任何图线通过，否则应将图线断开。

D.标注球面的直径和半径时，应在符号"Φ"或"R"前面加"S"，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号"S"。

答案：A5 . 以下可以作出不同位置的正三角形和正六边形的工具组合是A.45度三角板B.圆规C.圆规和直尺D.30度、60度三角板和丁字尺答案：D6. 在图样中点画线不可以用来表达的是A.对称结构的对称线B.回转结构轴线C.假象结构的轮廓线D.圆心的十字相交的定位线答案：C7 . 对图形进行线段分析，其中R12是A. 已知线段B. 中间线段C.连接线段D.未知线段答案：C8 . 制图国家标准规定，字体的号数单位为A.分米B.厘米C.毫米D.微米答案：C9. 画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案：A10 . 在图样上绘制一条20毫米的线段来表达实际长为40毫米的物体，其绘图比例为A.1：1B.2：1C.1：2D.1：4答案：C11. 下列关于铅笔代号H、B的含义正确的是A.字母表示的是笔芯的软硬程度，H代表硬芯，B代表软芯B.B代表铅笔粗细C.H代表铅笔长短D.B（或者H）前面的数字大小表示笔芯的粗细答案：A12. 若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为A.4B.8C.100D.200 答案：A13 . 在标注球的直径时应在尺寸数字前加A.RB.ΦC.SΦD.SR 答案：C14 . 在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案：B15 . 以下关于绘制简单平面图形的说法，错误的是A.绘制平面图形，首先要进行尺寸分析和线段分析。

国家开放大学《建筑制图基础》章节测试参考答案第一章制图的基本知识1.图纸幅面的简称是（）A. 图框B. 会签栏C. 图幅D. 标题栏2.建筑制图的基本单位是（）A. aB. cC. mD. b3.下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）A. 半径、直径、角度与弧长的起止符号，宜用箭头表示B. 图样本身的任何图线均可用作尺寸线C. 尺寸线应用细实线绘制，应与被注长度平行D. 图样轮廓线可用作尺寸界限4.绘制尺寸界线时应采用（）A. 粗实线B. 细虚线C. 细实线D. 粗虚线5.绘制尺寸起止符号时应采用（）A. 中粗长线B. 单点长划线C. 波浪线D. 中粗断线6.下列关于尺寸数字说法有误的一项是（）A. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部B. 尺寸数字是形体的实际尺寸，与画图比例无关C. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标D. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取7.下列关于尺寸的排列与布置说法有误的一项是（）A. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列B. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交C. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等D. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近8.尺寸起止符号倾斜方向与尺寸界线应成（）A. 45B. 180C. 90D. 609.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）A. 10mmB. 5mmC. 20mmD. 1mm10.平行排列的尺寸线的间距，宜为（）A. 7~10mmB. 3~5mmC. 1~2mmD. 2~3mm11.下列关于半径、直径、球的尺寸标注说法有误的一项是（）A. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧C. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同D. 标注圆的直径尺寸时，直径数字前不得加直径符号12.图纸上限定绘图区域的线框是指（）A. 图框B. 标题栏C. 图幅D. 会签栏13.标注球的半径尺寸时，应在尺寸前加注符号（）A. SRB. RSC. SD. R14.标注圆弧的弧长时，表示尺寸线应以（）A. 箭头B. 平行与圆弧的直线C. 该圆弧同心的圆弧线表示D. 标注圆弧的弦长15.下列关于角度、弧长、弦长的标注说法有误的一项是（）A. 角度的起止符号应以箭头表示，如没有足够的位置画箭头，可用圆点代替B. 角度的尺寸线应以圆弧表示C. 标注圆弧的弧长时，尺寸界线应垂直于该圆弧的弦D. 标注圆弧的弦长时，起止符号用中粗短线表示16.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（）A. LB. RC. SD. t17．下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（）A. 坡度禁止用直角三角形标注B. 标注坡度时，应加注坡度符号C. 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”D. 外形为非圆曲线的构件，可用坐标形式标注尺寸18.下列关于尺寸的简化标注说法有误的一项是（）A. 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号B. 构配件内构造要素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸C. 杆件或管线的长度，可直接将尺寸数字沿杆件或管线的一侧注写D. 连续排列的等长尺寸，可用“个数×等长尺寸=总长”的形式标注19.制图前的准备工作不包括（）A. 检查图样、修正错误B. 识读图样，选用适当大小的图纸和比例C. 在图板上固定图纸，绘出图框线和图标位置D. 准备工具和仪器20.一般制图的第一个步骤是（）A. 检查图样、修正错误B. 底稿加深C. 绘制图样底稿D. 图纸整理21.一般制图的最后一个步骤是（）A. 绘制图样底稿B. 底稿加深C. 图纸整理D. 检查图样、修正错误22.圆弧连接的关键是根据已知条件，确定（）A. 圆弧的弦长B. 圆弧的直径大小C. 圆弧的弧长D. 连接圆弧的圆心和切点23.幅面代号为A4的图纸长、短边尺寸分别是（）A. 420mm、297mmB. 841mm、594mmC. 1189mm、841mmD. 297mm、210mm24.在平面图形中确定尺寸位置的点、直线称为（）A. 尺寸定型B. 尺寸标注C. 尺寸定位D. 尺寸基准25.用于确定平面图形中各个组成部分的形状和大小的尺寸是（）A. 尺寸定位B. 尺寸定型C. 尺寸标注D. 尺寸基准26.用于确定平面图形中各个组成部分的相对位置的尺寸是（）A. 尺寸标注B. 尺寸定位C. 尺寸基准D. 尺寸定型27.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（）A. 3种B. 4种C. 1种D. 2种28.图形与实物相对应的线性尺寸之比称为（）B. 图样C. 比例D. 祥例29.图形与实物相对应的线性尺寸之比称为（）A. 2种B. 4种C. 3种D. 1种30.图样及说明中的汉字宜采用（）A. 黑体B. 楷体C. 隶书D. 长仿宋体31.制图的基本规定要求数量的数值注写应采用（）A. 正体罗马数字B. 斜体阿拉伯数字C. 斜体罗马数字D. 正体阿拉伯数字32.图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（）A. 75B. 60C. 45D. 180第二章投影的基本知识1.在制图中，把光源称为（）B. 投影面C. 投影中心D. 投影法2.平行投影法又分为（）A. 水平投影法和垂直投影法B. 斜投影法和垂直投影法C. 中心投影和垂直投影法D. 正投影法和斜投影法3.在建筑制图中，最常用的投影法是平行投影法中的（）A. 水平投影法B. 垂直投影法C. 正投影法D. 斜投影法4.形成物体的最基本几何元素包括（）A. 点、曲线和曲面B. 点、曲线和平面C. 曲面、曲线、直线D. 点、直线和平面5.点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（）A. 同素性B. 从属性C. 定比性D. 平行性6.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（）A. 从属性B. 平行性C. 同素性D. 定比性7.线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（）A. 同素性B. 定比性C. 从属性D. 平行性8.两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（）A. 平行性B. 定比性C. 同素性D. 从属性9.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（）A. 定比性B. 全等性C. 从属性D. 同素性10.当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（）A. 积聚性B. 全等性C. 定比性D. 从属性11.H面是指（）A. 形体断面C. 正立投影面D. 侧立投影面12.在制图中，把光线称为（）A. 投影中心B. 投影法C. 投影线D. 投影面13.W面是指（）A. 水平投影面B. 剖切面C. 侧立投影面D. 正立投影面14.V面是指（）A. 水平投影面B. 剖切面C. 正立投影面D. 侧立投影面15.在H面上得到的正投影图叫（）A. 侧面投影图B. 水平投影图C. 底面投影图D. 正面投影图16.在V面上得到的正投影图叫（）A. 水平投影图B. 正面投影图C. 底面投影图D. 侧面投影图17.在W面上得到的正投影图叫（）B. 水平投影图C. 正面投影图D. 侧面投影图18.投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（）A. 高平齐B. 长对正C. 高平正D. 宽相等19.投影面展开之后，V、W两个投影上下对齐，这种关系称为（）A. 高平齐B. 长对正C. 宽相等D. 高平正20.投影面展开之后，V、H两个投影左右对齐，这种关系称为（）A. 长对正B. 高平齐C. 宽相等D. 高平正21.正投影图是（）A. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影B. 用平行投影的正投影法绘制的单面投影图C. 用中心投影法绘制的单面投影图D. 用平行投影的正投影法绘制的多面投影图22.下面关于正投影图特性说法有误的一项是（）A. 正投影图立体感和直观性非常强B. 正投影图作图简单C. 正投影图度量性好D. 正投影图能反映形体各主要侧面的真实形状和大小23.在制图中，把承受影子的面称为（）A. 投影面B. 投影法C. 投影线D. 投影中心24.轴测投影图是（）A. 用平行投影的正投影法绘制的多面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的单面投影图25.下面关于轴侧投影图相关说法有误的一项是（）A. 轴侧投影图绘制比较复杂B. 轴侧投影图能反映形体各主要侧面的真实形状和大小C. 轴侧投影图具有一定的立体感和直观性，常作为工程上的辅助性图样D. 轴侧投影图度量性不好26.透视投影图是（）A. 用平行投影的正投影法绘制的多面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的单面投影图27.下面关于透视投影图相关说法有误的一项是（）A. 透视投影图绘制比较简单B. 透视投影图与照相原理一致，它是以人眼为投影中心C. 透视投影图在土木工程中常作为设计方案和展览用的直观图样D. 透视投影图形逼真，具有良好的立体感28.标高投影图是（）A. 用平行投影的正投影法绘制的单面投影图B. 用中心投影法绘制的单面投影图C. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影D. 用平行投影的正投影法绘制的多面投影图29.在制图中，形成投影的方法称为（）A. 投影中心B. 投影线C. 投影面D. 投影法30.中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（）A. 不变B. 愈大C. 无法确定D. 愈小31.投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（）A. 垂直投影B. 中心投影C. 平行投影D. 水平投影32.当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（）A. 平行投影B. 中心投影C. 垂直投影D. 正投影33.平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（）A. 无法确定B. 愈小C. 不变D. 愈大34.当投影线倾斜于投影面时所作出的平行投影，称为（）A. 斜投影B. 正投影C. 中心投影D. 垂直投影第三章制图的基础知识1．构成形体最基本的几何元素是（）。

第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
31 / 31。

机械识图习题集第一章制图的基本知识和技术1．图纸的幅面按尺寸大小可分为5种，其代号分别为A0， A1， A2， A3， A4。

2．图纸格式分为留有装订边和不留装订边两种，依照标题栏的方向又可将图纸格式分为 X型和 Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：改正区、署名区、名称及代号区、其余区，标题栏中的文字方向为水平。

4.比率是指图中图形与其实物相应因素的线性尺寸之比。

图样上标明的尺寸应是机件的最后竣工尺寸尺寸，与所采纳的比率无关。

5. 常用比率有原值比率、放大比率和减小比率三种；比率 1：2 是指实物是图形的 2 倍，属于减小比率；比率2： 1 是指图形是实物的 2 倍，属于放大比率。

6.比率的选择原则是：作图时应尽量采纳原则比率，需要时也可采纳放大或减小的比率。

不论采纳何种比率，图样中所注的尺寸，均为机件的最后竣工尺寸。

7．图样中书写的汉字、数字和字母，一定做到字体工整、笔画消除、间隔均匀、摆列齐整，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波涛线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不行见轮廓线用细虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后竣工尺寸，尺寸以 mm为单位时，不需标明代号或名称。

12．标明尺寸的四因素是尺寸界限、尺寸线、箭头、尺寸数字。

13．尺寸标明中的符号： R 表示半径，φ 表示直径， Sφ表示球面直径， SR表示球面半径， S 表示斜度，C表示锥度。

14．标明水平尺寸时，尺寸数字的字头方向应向上；标明垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平地点书写。

当任何图线穿过尺寸数字时都一定断开。

1-2 按照左图的形式，在图形右边空白处重画一次。

1-3 尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）1-5 尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能1-7 在A4图纸上按1:1比例画出吊钩的平面图形，图名为：几何作图。

第2章投影基础2-1 根据直观图中各点的位置，画出它们的两面投影图。

2-2 已知各点的两面投影，画出它们的第三投影和直观图。

2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。

2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。

第2章投影基础2-5 已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。

2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。

2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础2-8 根据已知条件完成直线的三面投影。

（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。

V面前方22mm，点D则属于V面。

H面上方20mm处。

25mm, 点H在点G的下方。

2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。

2-10 根据已知条件，完成线段AB的投影。

（1）AB的实长为25毫米。
