1 第一章 园林制图的基本知识

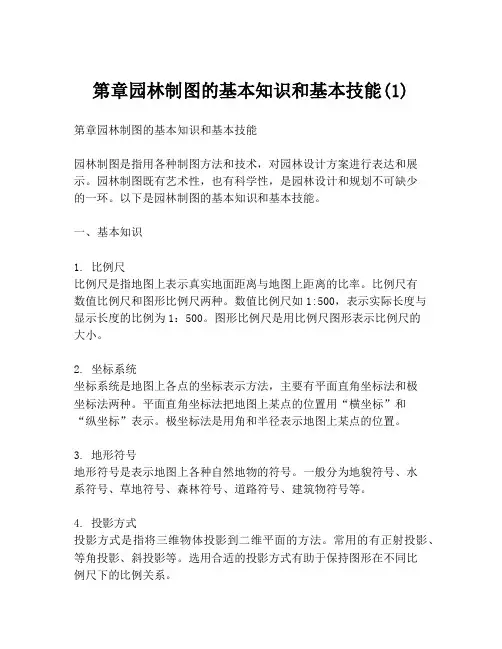

第章园林制图的基本知识和基本技能(1)第章园林制图的基本知识和基本技能园林制图是指用各种制图方法和技术，对园林设计方案进行表达和展示。

园林制图既有艺术性，也有科学性，是园林设计和规划不可缺少的一环。

以下是园林制图的基本知识和基本技能。

一、基本知识1. 比例尺比例尺是指地图上表示真实地面距离与地图上距离的比率。

比例尺有数值比例尺和图形比例尺两种。

数值比例尺如1:500，表示实际长度与显示长度的比例为1：500。

图形比例尺是用比例尺图形表示比例尺的大小。

2. 坐标系统坐标系统是地图上各点的坐标表示方法，主要有平面直角坐标法和极坐标法两种。

平面直角坐标法把地图上某点的位置用“横坐标”和“纵坐标”表示。

极坐标法是用角和半径表示地图上某点的位置。

3. 地形符号地形符号是表示地图上各种自然地物的符号。

一般分为地貌符号、水系符号、草地符号、森林符号、道路符号、建筑物符号等。

4. 投影方式投影方式是指将三维物体投影到二维平面的方法。

常用的有正射投影、等角投影、斜投影等。

选用合适的投影方式有助于保持图形在不同比例尺下的比例关系。

二、基本技能1. 手绘绘图手绘绘图是制图的传统方法，它要求制图人员具备较高的绘画技能和良好的审美能力。

手绘制图可以更好地表达设计者的意图，体现设计的个性和艺术特色。

2. CAD制图CAD指计算机辅助设计。

它是将手绘绘图和计算机技术相结合的一种现代化制图方法。

CAD制图具有速度快、精度高、修改方便等优点，成为现代园林制图的主要工具。

3. 建模制图建模制图是利用三维建模软件进行制图。

它能够更加真实地模拟设计效果，使人们能够更好地了解设计方案。

建模制图也常用于高档景观的制图。

4. 掌握制图规范不同的制图表达会有不同的制图规范规定。

准确理解和掌握规范，遵守规范标准，有助于制作出高质量的园林制图。

同时，规范的掌握也可以更好地协调园林规划设计的各个方面，使园林设计和规划更加统一合理。

以上是园林制图的基本知识和基本技能，园林制图技能的掌握需要不断的练习和实践，通过不断学习和提升技能，提升制图水平，为园林设计和规划作出更加理想的表现。

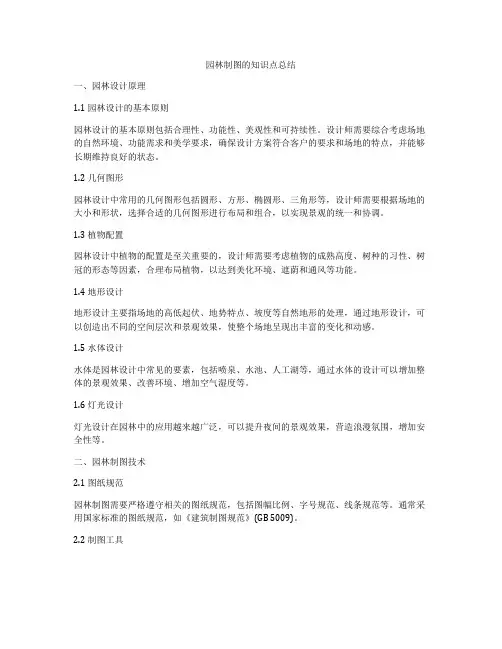

园林制图的知识点总结一、园林设计原理1.1 园林设计的基本原则园林设计的基本原则包括合理性、功能性、美观性和可持续性。

设计师需要综合考虑场地的自然环境、功能需求和美学要求，确保设计方案符合客户的要求和场地的特点，并能够长期维持良好的状态。

1.2 几何图形园林设计中常用的几何图形包括圆形、方形、椭圆形、三角形等，设计师需要根据场地的大小和形状，选择合适的几何图形进行布局和组合，以实现景观的统一和协调。

1.3 植物配置园林设计中植物的配置是至关重要的，设计师需要考虑植物的成熟高度、树种的习性、树冠的形态等因素，合理布局植物，以达到美化环境、遮荫和通风等功能。

1.4 地形设计地形设计主要指场地的高低起伏、地势特点、坡度等自然地形的处理，通过地形设计，可以创造出不同的空间层次和景观效果，使整个场地呈现出丰富的变化和动感。

1.5 水体设计水体是园林设计中常见的要素，包括喷泉、水池、人工湖等，通过水体的设计可以增加整体的景观效果、改善环境、增加空气湿度等。

1.6 灯光设计灯光设计在园林中的应用越来越广泛，可以提升夜间的景观效果，营造浪漫氛围，增加安全性等。

二、园林制图技术2.1 图纸规范园林制图需要严格遵守相关的图纸规范，包括图幅比例、字号规范、线条规范等。

通常采用国家标准的图纸规范，如《建筑制图规范》(GB 5009)。

2.2 制图工具园林制图的工具包括手绘工具和计算机辅助设计软件。

手绘工具主要包括绘图板、比例尺、各种绘图工具、颜料等。

计算机辅助设计软件主要包括AutoCAD、SketchUp、Photoshop 等。

2.3 制图技巧园林制图需要设计师掌握一定的制图技巧，包括线条的处理、图形的表达、颜色的运用等。

设计师需要能够清晰、准确地表达设计意图，为工程的施工提供依据。

2.4 构图原理构图原理是指在绘图时要注意构图的比例、结构、重心、对称等因素，以达到视觉上的平衡和美感。

2.5 多种制图方法园林制图需要掌握多种制图方法，包括平面图、立面图、剖面图、透视图、树木平面图、绿化图等，不同的图种适用于不同的设计阶段和表达需求。

《园林制图与识图》教学大纲（课时数：64课时）（园林专业中级工二年制）园林制图与识图教学大纲（64学时）一、说明1．课程的性质和内容制图工具及其使用方法本课程是“园林”专业第一学年的一门主要专业课。

主要内容有：制图基本知识，包括制图工具及其使用方法、制图标准及规格、常用几何图形的画法；投影作图包括体的投影、轴测投影、剖面图和断面图；透视投影；园林设计图；园林工程图等内容。

2．课程的任务和基本要求通过本课程的学习，使学生能够很好地手工绘制基本平面图形、正投影图、轴测图、透视图、园林设计图、园林工程图，为学生学习园林规划设计、园林工程施工与管理等专业知识和专业技能打下必要的基础。

3．教学中应注意的问题（1）在教学过程中要注意理论联系实际。

引导学生在实际生活中发现问题，并激发学生思考，用已有的知识解决新问题。

从而提高学生分析和解决实际问题的能力。

（2）要按照教学大纲要求完成教学内容，切实加强基础知识的教学和基本技能的训练。

为此，一是要在教学中注意突出重点，抓住关键，讲清难点，采用启发式教学法，引导学生在课堂教学过程中开展积极的思维活动，提高教学效果；二是教师应有计划地布置各种类型的思考题和练习题。

并严格要求学生及时、认真地独立完成作业。

（3）教师在教学过程中，要充分利用多媒体进行教学,培养学生兴趣。

二、学时分配表三、教学要求、内容及建议第1章园林制图的基本知识和技能教学要求:(1)掌握图纸幅面及格式规定,掌握图线类型及用途,掌握尺寸标注方法.(2)掌握常用制图工具的使用方法及常用几何图形的绘制方法.(3)了解字体规定及书写规则.理解索引、详图等符号、比例的规定。

教学内容:(1) 图幅、图标、图线的绘制(2) 常用绘图工具(3)各种几何图形的具体画法教学建议:主要是介绍图纸的基本规范,及常用制图工具,还有图纸中各种标注的表示方法,让学生对制图形成规范概念.第2章投影的基本知识教学要求:(1)掌握投影的基本概念，了解投影的种类。
