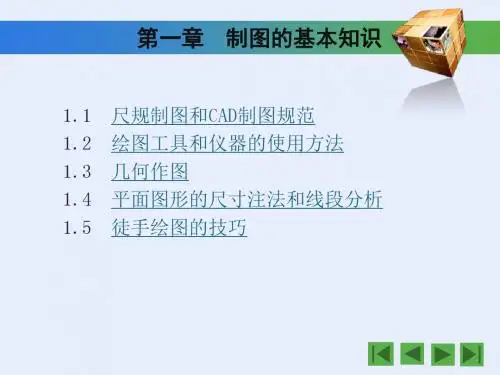

第1章 制图基本知识

第一章制图的基本知识和基本技能一、制图基本知识二、几何作图三、绘图方法制图基本知识图纸幅面和格式：基本幅面:A0 、A1、A2、A3、A4 图框格式:留装订边不留装订边图框线用粗实线绘制标题栏：图框的右下角简化标题栏比例：图中图形与其实物相应要素线性尺寸之比原值比例1∶1放大比例5∶1 2∶15×10n∶1 2×10n∶1 1×10n∶1缩小比例1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶1×10n线型粗实线：可见轮廓线。

细实线：尺寸线。

虚线：不可见轮廓线。

细点画线：对称线，轴线。

波浪线：断裂处边界线粗线：宽度b在0.5~2mm细线：宽度b/2尺寸注法1.基本规则(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

（2）图样中(包括技术要求和其他说明)的尺寸，以毫米（mm）为单位时，不需标注单位符号（或名称），如采用其他单位，则应注明相应的单位符号。

（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

100尺寸线尺寸线终端尺寸界限2.尺寸的组成尺寸线、尺寸界限、尺寸数字和尺寸线终端1203.数字4.尺寸线5.尺寸界线6.尺寸注法示例几何作图根据图形的几何条件，用绘图工具将图形作出来，称为几何作图。

一、等分线段与正多边形二、斜度和锥度斜度：指一直线或平面对另一直线或一平面的倾斜程度，图样中以1：n标注。

锥度：指正圆锥的底圆直径与圆锥高度之比，在图样中常以1：n的形式标注。

三、圆弧连接用已知半径的圆弧来光滑连接已知直线或圆弧光滑连接即相切连接。

要保证相切，必须准确求出连接圆弧的圆心和切点作图步骤：1)求出连接圆弧的圆心2)求出连接点(切点)3)画圆弧O OK 1K 2R轨迹法求圆心RO平面图形的尺寸注法和线段分析平面图形---封闭图形---若干线段(直线,圆弧)相邻线段彼此相交或相切连接一、尺寸分析平面图形中标注的尺寸，必须能唯一确定图形的大小和形状定形尺寸：确定各部分形状大小定位尺寸：确定图形各部分相对位置尺寸基准：标注尺寸的起点二线段分析已知线段：定形，定位尺寸齐全中间线段：定形已知，定位不全连接线段：定形已知，定位没有三、平面图形作图步骤⏹1、定图形基准线，画已知线段⏹2、画中间线段⏹3、画连接线段⏹4、擦去多余图线，按规定线型加深椭圆画法(已知长短轴）DC四心近似画法几何作图XT2-1•1.准备工作:固定图纸，画边框、图框、标题栏等。

第一章制图的基本知识和基本技能机械图样是现代工业生产过程中的重要技术资料。

要绘制出符合工业要求的机械图样，必须首先掌握机械制图的基本知识和基本技能。

第一节国家标准的基本规定为了便于生产和技术交流，绘图和读图应该有共同的准则。

也就是说，图样的画法、尺寸的标注、代号的使用等，应该有统一的规定。

为此，由国家技术监督局和标准局发布实施了国家标准《技术制图》，对机械图样作了统一的技术规定。

所以，必须树立严格标准化的观念，在绘图时认真执行国家标准。

我国的国家标准的代号为“GB/T”，简称“国标”。

本节摘录国家标准《技术制图》中的部分内容，作为制图基本规定予以介绍，其余的内容将在以后的有关章节中分别叙述。

一、图纸幅面及格式（ GB/T14689－1993）1.图纸幅面为了便于绘制、使用和保管，绘制图样时，应采用表1-1规定的基本幅面尺寸。

表1-1 基本幅面尺寸在基本幅面中，A0图纸长边与短边之比为2:1，其面积是1平方米。

A1图纸的面积是A0的一半。

其余各种幅面都是后一幅面的面积为前一幅面的的一半。

如果必要，可以对幅面加长。

加长后的幅面尺寸是由基本幅面的短边成整数倍数增加后得出，如图1-1-1所示。

图1-1-1中的粗实线部分为基本幅面，细实线部分为加长幅面的第一选择，虚线部分为加长幅面的第二选择。

加长后幅面代号记作：基本幅面代号×倍数。

如A4×3,表示按A4图幅短边210加长3倍，即加长后图纸尺寸为297×630。

2.图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。

需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。

装订边预留25mm宽。

图框距离图纸边界的尺寸要依据图幅大小以及有无装订边而不同。

格式见图1-1-2。

不需装订的图样则不留装订边，其图框格式见图1-1-3。

图1-1-1 图纸的基本幅面及加长幅面尺寸图1-1-2 留装订边的图框格式图1-1-3 不留装订边的图框格式3.标题栏每张图样都必须有标题栏。

第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。

要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。

图框有两种格式：留装订边和不留装订边。

同一产品中所以图样均应采用同一种格式。

图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。

3、标题栏和明细栏标题栏一般应位于图纸的右下角。

标题栏中的文字方向为看图方向。

二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。

2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。

3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。

三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。

（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。

（4）字母和数字分A型和B 型；常采用B型字体。

（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。

（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。

（7）同一图样上，只允许选用一种形式的字体。

四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。

2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。

第1章制图的基本知识本章提要本章主要介绍机械制图中所遵守的部分国家标准、常用绘图工具和仪器的使用、尺寸标注的基本规定、平面图形的画法。

1.1 制图国家标准的一般规定图样是工程界语言，为了正确地绘制和阅读机械图样，必须熟悉和掌握机械制图国家标准的一般规定。

国家标准的代号是“GB”，是汉语拼音“GUOJIA BIAOZHUN”的首写字母，简称“国标”，如“GB4457.1—1984”中“GB”代表“国标”，“4457.1”为该标准的批准顺序号，“1984”为1984年颁布实施的。

在机械制图中也应用了一些技术制图的国家标准，如“GB/T17452—1998”，其中的“T”是“推荐性”的意思，为汉语拼音“TUIJIANXIN”的首写字母，“GB/T”代表“推荐性国标”，“17452”为编号，发布的年号为1998年。

1.1.1图纸幅面和格式(GB/T14689—1993)1、图纸幅面和尺寸图纸幅面分为基本幅面和加长幅面,绘制图样时应优先选用表1-1中的基本幅面尺寸。

将A3图纸的短边297增大3倍，其幅面尺寸为420×891；A4×4是将A4图纸的短边210增大4倍，其幅面尺寸为297×841，常用图纸的加长幅面可参阅GB/T14689—1993选取。

2、图框格式无论图样是否装订，在图纸上必须画出图框线，图框线用粗实线绘制，其格式有不留装订边和留有装订边两种，如图1-1(a)为留有装订边的图框格式，1-1(b)为不留装订边的图框格式，其周边尺寸e,a,c按表1-1中的规定选取。

加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定，如A3×3应按A2确定。

3、标题栏在图纸各边长的中点处分别画出对中符号，并在图纸下边对中符号处画一个方向符号。

对中符号用粗实线绘制，线宽不小于1.5mm，长度从纸边开始至深入图框内约5mm，当对中符号在标题栏范围时，则伸入标题栏部分省略不画。
