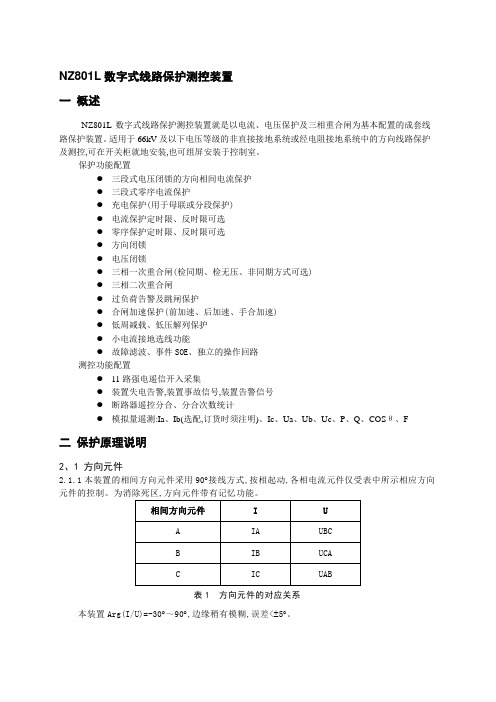

NZ801L数字式线路保护测控装置一概述NZ801L数字式线路保护测控装置就是以电流、电压保护及三相重合闸为基本配置的成套线路保护装置。
适用于66kV及以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控,可在开关柜就地安装,也可组屏安装于控制室。
保护功能配置●三段式电压闭锁的方向相间电流保护●三段式零序电流保护●充电保护(用于母联或分段保护)●电流保护定时限、反时限可选●零序保护定时限、反时限可选●方向闭锁●电压闭锁●三相一次重合闸(检同期、检无压、非同期方式可选)●三相二次重合闸●过负荷告警及跳闸保护●合闸加速保护(前加速、后加速、手合加速)●低周减载、低压解列保护●小电流接地选线功能●故障滤波、事件SOE、独立的操作回路测控功能配置●11路强电遥信开入采集●装置失电告警,装置事故信号,装置告警信号●断路器遥控分合、分合次数统计●模拟量遥测:Ia、Ib(选配,订货时须注明)、Ic、Ua、Ub、Uc、P、Q、COSθ、F二保护原理说明2、1 方向元件2.1.1本装置的相间方向元件采用90︒接线方式,按相起动,各相电流元件仅受表中所示相应方向表1 方向元件的对应关系本装置Arg(I/U)=-30︒～90︒,边缘稍有模糊,误差<±5︒。
图1-1 相间方向元件动作区域2.1.2 本装置的零序方向元件动作区为Arg(3U0/3I0)=-180︒～-120︒及120︒～180︒,3U0为自产,外部3I0端子接线不需倒向。
边缘误差角度<±5︒图1-2 零序方向元件动作区域说明:在现场条件不具备时,方向动作区由软件保证可以不作校验,但模拟量相序要作校验。
2、2 低电压元件低电压元件在三个相电压(Ua、Ub、Uc)中的任意一个低于低压解列电压定值时动作,开放被闭锁保护元件。
利用此元件,可以保证装置在电机反充电等非故障情况下不出现误动作。
2、3 过电流元件装置实时计算并进行三段过流判别。
南自DGT801系列说明书（上）电力技术2008-07-06 22:40:24 阅读452 评论0 字号：大中小订阅DGT801系列数字式发电机变压器组保护装置技术说明书V1.2国电南京自动化股份有限公司国电南自凌伊电力自动化有限公司2004年5月*本说明书可能会被修改，请注意最新版本资料*国电南自技术部监制目录1 概述1.1 DGT801系列装置简介11.2应用范围11.3保护功能22 装置性能特点 (7)2.1 双电源双CPU系统硬件结构72.2 高性能的硬件平台72.3 独创的双CPU并行处理技术72.4 独创的双回路直流电源供电92.5 完善的自检及互检功能92.6 信号出口指示直观明确102.7 保护压板和出口压板独立设置，状态明确指示102.8 友好的人机界面，装置全透明化102.9 强大的通讯功能102.10 强抗干扰能力112.11 保护功能齐全112.12 保护配置灵活可靠112.13 保护采用新原理、新技术12.14 先进的软件设计技术122.15 发电机差动保护和变压器差动的特性122.16 专用定子匝间保护特性122.17 定子接地保护特性132.18 转子接地保护特性132.19 失磁保护特性132.20 失步保护特性142.21 后备保护类型可灵活配置143 配置方案153.1 600MW（300MW）—500kV发变组单元接线保护配置（双重化的双套配置）15 3.2 300MW—220kV发变组保护配置方案1（双重化的双套配置）173.3 300MW—220kV发变组保护配置方案2（单套化）193.4 125MW机组（三卷变压器）保护配置方案1（双重化的双套配置）213.5 125MW机组（三卷变）保护配置方案2（单套化）233.6 双套化配置方案中高厂变高压侧TA配置说明274 技术参数294.1 机械及工作环境参数294.2 储存、运输极限环境温度和工作使用地点要求294.3 额定电气参数294.4 功率消耗294.5 过载能力294.6 绝缘性能304.7 抗干扰性能304.8 直流电源影响304.9 连续通电305 保护的主要技术指标315.1 发电机纵差动（循环闭锁出口方式）315.2 发电机纵差动（单相出口方式）、发电机不完全差动、发电机裂相横差、励磁机差动、电缆差 (31)5.3 发变组差动、变压器差动（包括主变、厂变、励磁变、备变）15.4 发电机高灵敏横差保护325.5 发电机纵向零序电压匝间保护325.6 发电机故障分量负序方向匝间保护325.7 发电机3U0定子接地保护335.8发电机三次谐波式定子接地保护335.9 发电机3I0定子接地保护335.10 发电机转子一点接地保护 335.11 发电机转子二点接地保护 335.12 发电机对称过负荷保护（定、反时限）335.13 发电机负序过负荷保护（定、反时限）345.14 发电机失磁保护（阻抗原理）345.15 发电机失磁保护（逆无功原理）355.16 发电机失步保护355.17 发电机过电压低电压保护355.18 发电机过激磁保护（定、反时限）365.19 发电机逆功率、低功率保护365.20 发电机频率异常保护365.21 发电机励磁回路过负荷（交流）保护（定、反时限）365.22 发电机励磁回路过负荷（直流）保护（定、反时限）375.23 发电机误上电保护375.24 发电机启停机保护375.25 发电机轴电流保护375.26 发电机次同步过流保护375.27 电压闭锁过电流保护（包括发电机、主变、厂变、备变）385.28阻抗保护（包括发电机、变压器）385.29 变压器零序电流保护385.30 变压器间隙零序保护385.31 变压器通风启动385.32 断路器失灵启动保护385.33 断路器非全相保护395.34 变压器电压闭锁方向过流保护395.35 变压器零序方向过流保护395.36 变压器负序方向过流保护395.37 非电量保护396 保护原理及逻辑说明406.1 发电机纵差动保护406.2 变压器纵差动保护（包括发变组、主变、厂变、励磁变、启备变）45 6.3 变压器零序差动保护546.4 发电机横差保护576.5 励磁机差动保护616.6 发电机纵向零序电压式匝间保护636.7 发电机基波零序电压式定子接地保护676.8 发电机三次谐波电压式定子接地保护696.9 发电机零序电流式定子接地保护726.10 发电机注入式转子一点接地保护736.11 发电机转子两点接地保护756.12 发电机失磁保护（阻抗原理）766.13 发电机失磁保护（逆无功原理）816.14 发电机失步保护836.15 发电机逆功率保护和程跳逆功率保护876.16 发电机频率异常保护896.17 过激磁保护（包括发电机、变压器）916.18 发电机过电压保护946.19 发电机过负荷及过电流保护（定时限）956.20 发电机负序过负荷及负序过流保护（定时限）966.21 发电机反时限对称过负荷保护976.22 发电机反时限不对称过负荷保护1006.23 发电机转子绕组过负荷及过流保1036.24电压闭锁过流保护（包括发电机、主变、厂变、启备变）1076.25 发电机轴电压和轴电流保护1106.26 低电流保护1126.27 阻抗保护（包括发电机、变压器）1136.28 变压器间隙零序保护1166.29 变压器零序电流保护（包括主变、厂变、备变）1176.30 变压器零序方向过流保护1196.31 负序方向过流保护1216.32 变压器方向过流保护1236.33 变压器电压闭锁方向过流保护1246.34 发电机误上电保护及断路器闪络保护1276.35双分支电压闭锁过流保护（包括高厂变、启备变）1306.36高压侧断路器失灵启动保护1336.37 非全相保护1346.38 电压平衡式TV断线判别1366.39 非电量保护1371 概述本说明书为DGT801A、DGT801B、DGT801C、DGT801F数字式发电机变压器组保护装置的技术说明部分。

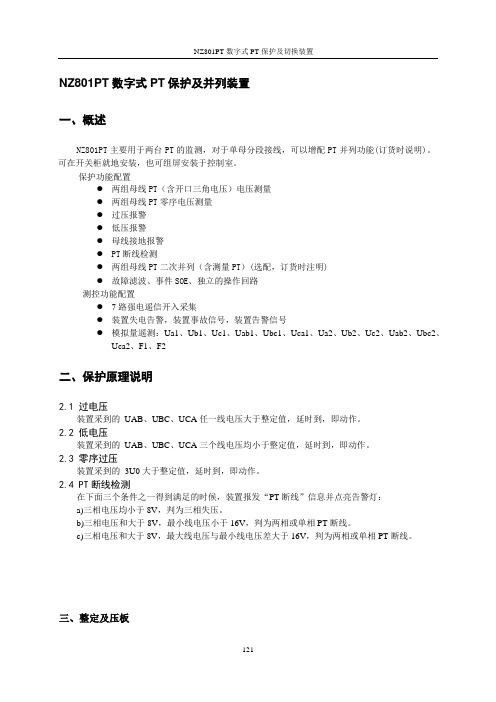

NZ801PT数字式PT保护及并列装置一、概述NZ801PT主要用于两台PT的监测，对于单母分段接线，可以增配PT并列功能(订货时说明)。
可在开关柜就地安装，也可组屏安装于控制室。
保护功能配置●两组母线PT（含开口三角电压）电压测量●两组母线PT零序电压测量●过压报警●低压报警●母线接地报警●PT断线检测●两组母线PT二次并列（含测量PT）(选配，订货时注明)●故障滤波、事件SOE、独立的操作回路测控功能配置●7路强电遥信开入采集●装置失电告警，装置事故信号，装置告警信号●模拟量遥测：Ua1、Ub1、Uc1、Uab1、Ubc1、Uca1、Ua2、Ub2、Uc2、Uab2、Ubc2、Uca2、F1、F2二、保护原理说明2.1 过电压装置采到的UAB、UBC、UCA任一线电压大于整定值，延时到，即动作。
2.2 低电压装置采到的UAB、UBC、UCA三个线电压均小于整定值，延时到，即动作。
2.3 零序过压装置采到的3U0大于整定值，延时到，即动作。
2.4 PT断线检测在下面三个条件之一得到满足的时候，装置报发“PT断线”信息并点亮告警灯：a)三相电压均小于8V，判为三相失压。
b)三相电压和大于8V，最小线电压小于16V，判为两相或单相PT断线。
c)三相电压和大于8V，最大线电压与最小线电压差大于16V，判为两相或单相PT断线。
三、整定及压板3.1、整定值清单及说明控制字一定义：3.2 软压板清单及说明需要的功能必须将软压板投入，不采用的功能将相应软压板退出即可。
NZ801PT数字式PT保护及切换装置附图一：NZ801PT背板端子定义图附图二：NZ801PT原理接线图。
SZD－PT电压并列箱（V3.0）使用说明书深圳市中电电力技术有限公司地址：深圳市车公庙泰然工贸园201栋8楼西邮编：518040电话：(0755) 83410291 83410292(客户部)(0755) 83423159(16线)传真：(0755) 83412949 83410306Email：zdmarket@Website: /危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。
⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
⏹要用一个合适的电压检测设备来确认电压已切断。
⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
⏹设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容。
深圳市中电电力技术有限公司保留所有版权，包括专利许可权，实用模型的注册权或设计权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在下一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录1概述 (1)2性能参数 (1)2.1工作环境条件 (1)2.2额定工作电压 (1)2.3 输出接点容量与电寿命 (1)2.4 技术要求 (1)2.5 绝缘性能 (1)2.6 耐湿热性能 (2)2.7 机械性能 (2)2.8 温度贮存性能 (2)2.9 电磁兼容性能 (2)3工作原理 (3)3.1组成元件 (3)3.2功能说明 (3)4操作使用 (3)4.1接线要求 (3)4.2面板指示灯 (3)4.3端子接线表 (3)4.4功能说明 (4)5产品型号 (4)6服务承诺 (4)6.1质量保证 (4)6.2质保限制 (4)附A：外形尺寸图 (5)附B：面板图 (6)B.1 前面板示意图 (6)B.2 后面板示意图 (6)附C 电路原理图 (7)1概述SZD－PT电压并列箱适用于供电网络为单母线分段情况下，两段母线并列后的二次电压并列的接线方式中，具有并列和解列功能。
序号名称修订日期说明书版本装置整机版本使用说明书特别备注PMC-51I2007-11-16V1.1A V1.011、特殊版，仅限于M071203批次V1.01整机版本装置（序列号：0712031041~1140）2、适用于皮华波的P1650阳朔-平乐高速公路项目，IO板2个DO，DO1常开，DO2常闭PMC-51M/51I/51V2008-04-07V1.2V1.00V1.011、普通版2、研发变更内容：增加AO选配功能说明，通信校验方式的面板设置，规约版本的显示，带AO功能的端子编号有变化，无AO功能的端子编号不变PMC-51M/51I/51V2008-05-29V1.3V1.021、通用版2、CT变比范围由1～500修改为1～6000(5A配置)，1～30000(1A配置)2PMC-53I2007-09-03V1.1V1.01V1.02V1.031、第二版，通用版3PMC-53V2007-08-01V1.0V1.001、第一版，通用版PMC-53M2007-08-01V1.0V1.01V1.021、第一版，通用版PMC-53M2008-04-15V0.2A V1.001、特殊版，专用于PMC-530A贴牌成PMC-53M的项目，如：厦门海峡交流中心、无锡红豆、厦门集美大厦、厦门会展二期，etc.3、专项生产批次：M080419、M080420、M080520、M080529、M080611PMC-510A2007-10-01V1.0V2.01V2.041、第一版，普通版TL-PMC-510A2008-04-23V1.0B V1.001、特殊版，专用于P8194柳州腾龙霍州煤矿改造3、专项生产批次：M080504（PMC-510A贴牌生产）PMC-530A2007-12-15V2.01V2.01V2.041、中文普通版2、不支持Profibus，不支持电流/电压不平衡度功能PMC-530A2007-01-10V1.0D V2.011、特殊版（智能化王方安排印刷）2、专用于P1485深圳大铲湾项目，本项目装置硬件为PMC-5330PMC-530A2008-02-01V0.2B V3.001、不支持Profibus2、增加电流/电压不平衡度功能说明3、完全替代V2.01版说明书PMC-530A2008-04-29V2.1V3.011、V2.1版说明书修改后面膜图，DI&DO端子号保持不变，增加分体显示的安装尺寸。
国电南自DGT 801数字式发电机变压器保护操作说明书国电南自凌伊电力自动化有限公司GUODIAN NANJING LINGYI ELECTRIC AUTOMATION CO.，LTD..目录产品简介 (1)1．概述 (1)１．１ ＤＧＴ８０１系列装置简介 (1)１．２应用范围 (1)１．３保护功能 (3)2．装置性能特点 (8)２．１ 双电源双ＣＰＵ系统硬件结构 (8)２．２ 高性能的硬件平台 (8)２．３ 独创的双ＣＰＵ并行处理技术 (9)２．４ 完善的自检及互检功能 (9)２．５ 信号出口指示直观明确 (10)２．６ 保护压板和出口压板独立设置，状态明确指示 (10)２．７ 友好的人机界面，装置全透明化 (10)２．８ 强大的通讯功能 (11)２．９ 强抗干扰能力 (11)２．１０ 保护功能齐全 (11)２．１１ 保护配置灵活可靠 (11)２．１２ 保护采用新原理、新技术 (12)２．１３ 先进的软件设计技术 (12)MMI操作说明 (13)1用户界面 (14)2使用说明 (14)3 MMI的使用 (15)ＤＧＴ８０１ 调试软件的安装 (33)1硬件环境： (33)2软件安装： (33)ＤＧＴ８０１Ａ（Ｂ）调试软件的使用 (45)1数据库的定义 (45)2保护装置与后台管理程序的联机 (60)3保护调试软件 (61)3．1主画面 (63)3．2硬件调试 (71)3．3下载定义 (75)3．4分布式网络定义 (78)3．5密码和口令 (78)3．6时钟 (81)3．7出口联动 (81)产品简介DGT801型数字式发电机变压器保护装置是由东南大学、国电南自、西北电科院（逆无功失磁）联合研制的新一代数字式继电保护系统。
它于1997年开始研制，是最新一代的微机发变组保护装置。
他继承了WFBZ-01型数字式发电机变压器保护装置的优点，以及它们在国内外370多家电厂近1000台机组近十年的运行经验，融入了最尖端的计算机技术和最新的继电保护发展技术。
DPT-2W3分布式微机变压器综合保护装置_________________________________________技术和使用说明书南京恒星自动化设备有限公司SUN NANJING AUTOMATION EQUIPMENT CO.,LTD南京恒星自动化设备有限公司版权所有（）本说明书适用于DPT-2W3保护装置，版本本说明书和产品今后可能会有小的改动，请核对实际产品与说明书的版本是否相符。
目录DPT-2W3型分布式微机变压器综合保护装置1．概述1．1 DP系列产品概述DP系列的保护在开发时借鉴了当前国内外同类产品的成熟经验，并根据我国电力系统运行的实际要求，以及数字式保护今后的发展趋势，在制定设计方案时要求做到：●满足变电站综合自动化的要求，有按标准规约制定的网络接口，所有保护的运行数据能够在数据总线上交流，配合监控软件可以组成变电站自动化系统。
●保护原理先进，配置合理、完善，既能满足大网的运行要求，也能适应小网特别是小水电网的要求。
●结构可靠密封好，具有良好的抗干扰和防尘能力。
●减小安装尺寸，分布式安装时可直接装于开关柜上，集中组屏时可减少屏数，降低造价。
使用与操作简单，适应低电压等级运行人员的技术水平。
●装置的核心部件(CPU)采用了处理能力强的32位系统，替代了以往2~3个CPU才能实现的功能，大大提高装置的可靠性。
●对于交流信号处理电路，转换精度为16位，最高采样速度可达250KHz/s，大大提高了系统数据的采集精度和加速了数据采集。
●整个系统基于嵌入式系统的技术，采用C语言和汇编语言混合编程，以由硬件驱动程序实时多任务操作系统，数据服务三部分组成的实时软件平台技术为基础，保证了产品功能的高可靠性、灵活配置、可移植性。
●采用新的交流采样快速算法，不仅计算简单、速度快、精度高，同时可完全滤清暂态超越时产生的衰减非周期分量及奇次谐波分量，极大地提高了滤波能力，特别适合于需要快速动作的继电保护。
DPT-801 PT并列装置说明书（Version 1.00）许继电气股份有限公司XJ ELECTRIC CO.,LTD.前 言传统变电站面临诸如常规互感器的动态量测范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。
随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题提供了技术支撑。
许继的符合IEC61850标准体系的数字化变电站自动化系统正是在上述背景下应运而生。
IEC61850标准体系对于变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。
需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的全数字化变电站是发展的潮流。
许继的数字化变电站基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态量测水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。
IEC61850把数字化变电站自动化系统分为站控层、间隔层、过程层三层结构，网络化的信息流如图1所示，具体包括：过程层与间隔层的信息交换，间隔层设备内部的信息交换，间隔层之间的通信，间隔层与变电站层的通信，变电站层不同设备之间的通信。
图1 数字化变电站的网络信息流图与传统相比数字化变电站技术给间隔层设备带来哪些影响呢？间隔层设备的功能模块按照IEC 61850标准进行建模，常规的功能装置变成了逻辑的功能模块，不再出现功能重复的I/O 接口；间隔层设备具备符合IEC 61850的过程层接口和站控层接口，通过高速以太网进行信息交互，实现信息共享；统一的信息模型和信息交换模型使得设备间满足互操作性；在支持互操作性的基础上，自动化功能可以在间隔层设备自由分布，比如取消传统的备自投和低周减载装置，相应功能都分布到若干台间隔层设备中靠互相通信和互操作来完成；另外，原来间隔层的部分功能下放到过程层，比如模拟量的A/D转换、开关量输入和开关量输出等，相应的信息经过程层网络。
目录1 概述 (1)1.1 应用范围及配置 (1)1.2 产品特点 (1)2 技术指标 (1)2.1 基本电气参数 (1)2.2 主要技术指标 (2)2.3 环境条件 (3)2.4 通信接口 (3)3 功能原理介绍 (3)4 装置硬件介绍 (4)4.1 装置整体结构 (4)4.2 结构与安装 (5)4.3 装置插件介绍 (5)5 订货须知 (7)1概述1.1 应用范围及配置DPT-801 PT并列装置实现将来自不同分段母线的PT信息进行处理，实现PT并列的逻辑处理功能。
完全支持IEC61850-9-2通讯规约。
1.2 产品特点1.2.1 硬件特点：采用专业、成熟的硬件平台，保证了硬件的可靠性，并实现了不同电压等级保护装置的硬件共享，降低了装置购买成本和备件储备成本；硬件回路的全面自检，实现了装置的免维护；完全支持IEC61850-9-2通讯规约；CPU采用TI的C33 DSP芯片。
每个NPI插件提供3个100M速度的9218芯片以太网口，其中2个支持光纤口，用于SMV和GOOSE数据传输，另外一个用于数据配置和装置调试。
2技术指标2.1 基本电气参数2.1.1 额定交流数据输入方式：数字量额定频率fn：50 Hz 。
2.1.2 额定直流数据220 V或110 V，允许变化范围：80%～115%。
2.1.3 功率消耗不大于20 W；2.2 主要技术指标2.2.1 绝缘性能绝缘电阻装置所有电路与外壳之间的绝缘电阻在标准试验条件下，不小于100 MΩ。
介质强度装置的导电部分对外壳或外露的非导电金属之间，以及电气上无联系的各带电的导电电路之间，能耐受交流50 Hz，电压2 kV（有效值），历时1 min试验，而无绝缘击穿或闪络现象。
2.2.2 冲击电压装置的导电部分对外壳或外露的非导电金属之间，以及电气上无联系的各带电的导电电路之间，在规定的试验条件下，能耐受幅值为5 kV的冲击电压波形为标准雷电波的短时冲击检验。
2.2.3 机械性能工作条件能承受国家或行业标准规定的严酷等级为Ⅰ级的振动和冲击响应检验。
运输条件能承受国家或行业标准规定的严酷等级为Ⅰ级的振动耐久、冲击耐久及碰撞检验。
2.2.4 抗电气干扰性能抗辐射电磁场骚扰能力：能承受GB/T 14598.9-2002第4章规定的辐射电磁场骚扰；抗快速瞬变干扰能力：能承受GB/T 14598.10-2007第4章规定的严酷等级为A级的快速瞬变干扰；抗衰减振荡波脉冲群干扰能力：能承受GB/T 14598.13-1998第3章和第4章规定的严酷等级为Ⅲ级的脉冲群干扰试验;抗静电放电干扰能力：能承受GB/T 14598.14-1998第4章规定的严酷等级为Ⅲ级的的静电放电干扰；射频传导发射干扰能力: 符合GB/T 14598.16-2002第4章规定的传导发射限值。
抗工频磁场干扰能力：能承受GB/T 17626.8-1998第5章规定的严酷等级为Ⅳ级的工频磁场干扰。
抗脉冲磁场干扰能力：能承受GB/T 17626.9-1998第5章规定的严酷等级为Ⅳ级的脉冲磁场干扰。
抗阻尼振荡磁场干扰能力： 按GB/T 17626.10-1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场干扰。
抗浪涌骚扰能力：能承受I EC60255-22-5:2002第4章规定的浪涌骚扰。
抗射频场感应的传导骚扰能力：能承受I EC 60255-22-6:2001第4章规定的射频场感应的传导骚扰。
抗工频干扰能力：能承受I EC60255-22-7:2003第4章规定的工频干扰。
2.3 环境条件工作环境温度：－10 ℃～＋55 ℃，24 h内平均温度不超过＋35 ℃储运环境温度：－25 ℃～＋70 ℃，在极限值下不加激励量，装置不出现不可逆变化，温度恢复后装置应能正常工作。
相对湿度：最湿月的平均最大相对湿度为90%，同时该月的月平均最低温度为25 ℃且表面无凝露。
最高温度为＋40 ℃时，平均最大相对湿度不大于50%。
大气压力：80 kPa～110 kPa。
2.4 通信接口每个NPI-801插件共三个通信端口，两个光通信口用于接收合并器SMV 和收发智能设备GOOSE信息，一个以太网电口用于调试。
3功能原理介绍DP T-801 P T并列装置由一块NP I插件组成，NP I插件根据接收到的母线P T隔刀位置及分段断路器位置信息（G OOSE输入：K1、K2、K3位置信息），实现P T 并列功能，示例如图3-1和图3-2。
P T并列逻辑说明：K2图3-1 PT并列示意图图3-2 PT并列装置逻辑示意图图3-1中：K2表示断路器位置，K1表示PT1隔刀位置，K3表示PT2隔刀位置。
具体PT选择逻辑如下。
1、K2分且K1合且K3合。
电压选择：I母选PT1；II母选PT2；2、K2分且K1合且K3分。
电压选择：I母选PT1；II母选PT2；3、K2分且K1分且K3合。
电压选择：I母选PT1，II母选PT2；4、K2分且K1分且K3分。
电压选择：I母选PT1，II母选PT2；5、K2合且K1合且K3合。
电压选择：I母选PT1；II母选PT2；6、K2合且K1合且K3分。
电压选择：I母选PT1；II母选PT1；7、K2合且K1分且K3合。
电压选择：I母选PT2；II母选PT2；8、K2合且K1分且K3分。
电压选择：I母选PT1，II母选PT2；需要说明的是：1、PT并列装置上电后，电压选择默认I母选PT1，II母选PT2；K1、K2、K3三个GOOSE开入均正常接收后，根据实际开关情况决定I、II母电压选择。
2、装置运行过程中， K1、K2、K3如果任一个品质因数出错，电压选择保持品质因数出错前的状态。
4装置硬件介绍4.1 装置整体结构装置采用基于新一代32位DSP的通用硬件平台。
整体大面板，全封闭机箱，硬件电路采用后插拔的插件式结构，CPU电路板采用6层板，并采用表面贴装技术，提高了装置可靠性。
4.2 结构与安装装置采用标准6U半宽机箱,用嵌入式安装于屏上,机箱结构和屏面开孔尺寸分别见图4-1。
图4-1 装置机箱外形尺寸装置的安装尺寸如图4-2所示。
图4-2 装置机箱安装尺寸4.3 装置插件介绍4.3.1 插件配置装置的插件配置如图4-3所示。
其中：1#～3#、5#～7#为备用插件，4#为NP I插件， 8#为稳压电源插件。
注：NPI插件数量的配置根据工程实际需求，非NPI插件的位置均为备用插件。
图4-3 装置插件配置4.3.2 NPI插件NPI插件，主要完成数据集中器装置与过程层合并器或交换机的通信，接收来自电子互感器的交流量数字信号，经过预处理后发送给间隔层IED设备。
NPI插件有两个光以太网口和一个电以太网口。
光纤以太网口作为装置过程层接口，接合并器或交换机，两个接口分别接收交流数字量信息和GOOSE信息。
电以太网口用于输入配置信息及调试。
过程层接口配置信息过程层接口图4-4 NPI插件端子图5订货须知订货时需注明：产品型号、名称及订货数量；直流电压额定值（工作电源及出口操作电源） 特殊的功能要求及特殊要求的备品备件；供货地址及时间。
