机械制图练习题正等轴测图

机械制图习题答案模块一绘制平面图形项目一绘制简单平面图形零件名称：支座零件名称：垫片项目二绘制几何图形）作圆的内接正五边形）作圆的内接正六边形项目三尺寸标注）圆弧半径项目四绘制复杂平面图形模块二绘制三视图项目一绘制简单形体的三视图）参照立体图补画俯、左视图（宽度尺寸从立体图中量取））参照立体图补画俯、左视图（宽度尺寸从立体图中量取）（4）（4）（5）（6）项目二绘制点的投影）已知F点是G点在主视图上的重影点，求两点的项目三绘制和识读直线的投影（4））已知水平线EF在H面上方15㎜，求作它的其余两面投影，并在其上取一点K，使EK=13㎜项目四绘制和识读平面的投影（3）（4））项目五基本几何体（4）三棱锥）正六棱锥（4）四棱台（4）（5）（6）3）球4）圆环（4）（6）模块三绘制轴测图项目一绘制正等轴测图（3）（4）子项目二绘制斜二轴测图（3）（4）模块四截交线与相贯线项目一绘制截交线的投影4）5）（4）（6）（3）补画左视图上的截交线，画出俯视图3）补画俯视图上的截交线（4）补画俯视图上的截交线，完成左视图（2）补画左视图（3）补画俯视图上的截交线（4）补画左视图项目二绘制相贯线的投影（4）补画主视图5）补画主视图（4）补画左视图）补画主视图中的缺线）补画主、俯视图上的相贯线）补画主视图中的缺线）补画主、俯视图上的缺线）补画主视图上的缺线模块五组合体项目一绘制组合体的三视图项目二识读组合体的视图（4）补画左视图（5）补画左视图（6）补画左视图（10）（11）（12）（4）（5）（2）（11）项目三标注尺寸4）5）））在三视图上标注尺寸）在三视图上标注尺寸。

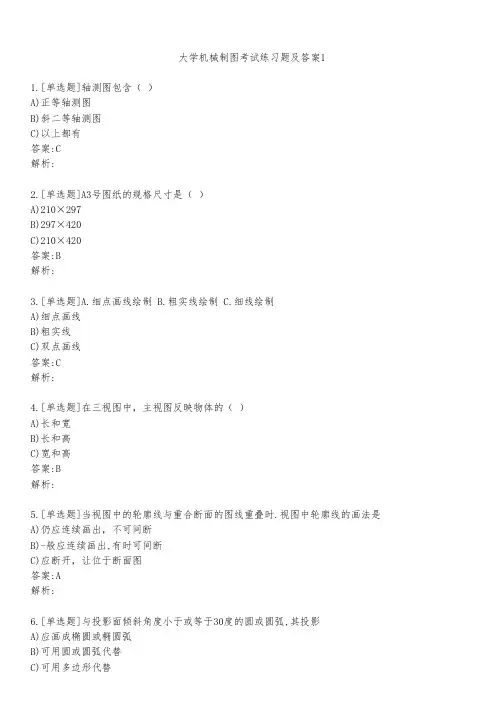

大学机械制图考试练习题及答案11.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:2.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:3.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:4.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:5.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:6.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧7.[单选题]一张A0的图纸可以裁成几张A4图纸（）A)4张B)8张C)16张答案:C解析:8.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:9.[单选题]点A 的x坐标,反映了A点到()A)H面的距离B)V面的距离C)W面的距离D .原点的距离答案:C解析:10.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:11.[单选题]已知空间一点D的坐标为（60,45,30）则点D到W面的距离为（）。

A)30B)45C)60答案:C解析:12.[单选题]制动主缸活塞的面积为 5 ，制动液给活塞的力为 100N, 如果轮缸活塞的面积为 10答案:B解析:13.[单选题]标注尺寸的起始位置称为（ ）A)尺寸界线B)尺寸线C)尺寸基准D)尺寸数字答案:C解析:14.[单选题]表达盖类零件形状一般需要A)一个基本视图B)二个基本视图C)三个基本视图D)四个基本视图答案:B解析:15.[单选题]铸件的壁厚如果不均匀，则冷却的速度就不一样。

壁薄处（）。

一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

《机械制图》试题使用教材：中等职业教育课程改革国家规划新教材出版社：高等教育出版社版次：2010年7月第一版学校名称：甘肃省古浪县职业技术教育中心（张咏梅）一、选择题（）1、如下图所示零件的正确的断面图是：（）2、不可见轮廓线采用（）来绘制。

A．粗实线 B．细虚线 C.细实线（）3、角度尺寸在标注时，文字一律（）书写A．水平 B．垂直 C.倾斜（）4、当一条直线垂直于投影面时，在该投影面上反映（）A、实形性B、类似性C、积聚性（）5、正等轴测图的轴间角为（）度A、120B、60C、90（）6、重合断面的轮廓线都是用（）A.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制（）7、某基本体的三面投影是等大的圆，则这个基本体是（）。

A、圆锥体B、圆柱体C、球体D、圆台体（）8、剖视图中，金属材料的剖切符号，应画成与水平成（）度的相互平行、间隔均匀的细实线。

A、30B、45C、60D、90 （）9、表面结构常用的轮廓参数中，高度参数Ra表示（）。

A．轮廓算术平均偏差 B．轮廓的最大高度C．轮廓微观不平度十点高度（）10、已知物体的主、俯视图，正确的左视图是：(a) (b) (c) (d)二、多选题( )1、关于三视图，下列说法正确的是（）A、主、左视图可反应高B、俯、左视图可反映宽C、主、俯视图可反映长D、主、左视图可反映长( )2、主要用于表达物体外部结构形状的视图是（）A、基本视图B、向视图C、局部视图D、斜视图E、剖视图( )3、下列属于基本平面立体的是（）A、棱柱B、圆锥C、棱锥D、球体( )4、下列说法正确的是（）A、主视图能够反映物体的上、下、左、右方位。

B、平面中的尺寸根据所起作用不同分为定形尺寸和定位尺寸。

C、尺寸线用粗实线绘制，尺寸数字表示物体大小是物体的真实大小。

D、正等轴测投影图的轴间角是90°、135°和135°。

（）5、某同学要对下图所示平面图形进行手工抄绘，绘图之前对该图进行了认真分析和思考，以下分析及做法正确的是：Ａ.若在Ａ０图板上进行大图作业，具体操作程序是：图形分析→准备工具→贴图→绘图→尺寸标注→加粗描深→绘制图框线→检查修改→填写标题栏。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

大学机械制图考试练习题及答案61.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:2.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:3.[单选题]当基本幅面不能满足需要时,可以使()A)多个基本幅面B)缩小比例C)加长幅面D 、都可以答案:C解析:4.[单选题]当一个面平行于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:B解析:5.[单选题]在标注球的直径时应在尺寸数字前加（ ）A)RB)ΦC)SΦ答案:C解析:6.[单选题]尺寸线、尺寸界线、剖面线用（ ）绘制C)细虚线答案:B解析:7.[单选题]标注角度尺寸时，角度数字一律写成（ ）方向，一般注写在尺寸线的中断处A)倾斜B)垂直C)水平答案:C解析:8.[单选题]凡具有完整的定形尺寸和定位尺寸，能直接画出的线段（直线和圆弧）称为（ ）A)中间线段B)连接线段C)已知线段答案:C解析:9.[单选题]角度尺寸数字书写方向应（）A)垂直于尺寸线且朝向角顶B)按正常水平书写C)两者都可答案:B解析:10.[单选题]图形上标注的尺寸数字表示（ ）A)画图的尺寸B)实际完工要求尺寸C)机件的实际尺寸答案:B解析:11.[单选题]下列比例当中表示放大比例的是（ ）A)1：1B)2：1C)1：2答案:B解析:12.[单选题]在尺寸标注中代表直径的符号是 （ ）C)SRD)R答案:B解析:13.[单选题]梯形螺纹常用于（）。

A)连接零件B)传递动力C)连接管道D)单方向传递动力答案:B解析:14.[单选题]在绘制机械图样时应在图纸上必须用 ()A)粗实线B)点划线C)细实线D)虚线答案:A解析:三、15.[单选题]平行于W面而与另外两个投影面倾斜的直线称为（ ）A)投影面平行线B)正平线C)水平线D)侧平线答案:D解析:16.[单选题]同一基本尺寸的表面，若具有不同的公差时，应用（ ）分开。

大学机械制图考试练习题及答案11.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线C)截平面答案:A解析:2.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:3.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:4.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:5.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:6.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)17.[单选题]两回转体相交，其交线称为（ ）A)截交线B)相贯线C)相贯体答案:B解析:8.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:A解析:9.[单选题]注写零件序 号的指引线未端应画1个(A)粗短画线B)细实线C)圆点或箭头答案:C解析:10.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。

A)拉伸命令B)移动命令C)偏移命令答案:C解析:11.[单选题]为了从图样上直接反映出实物的大小，绘图时应尽量采用国标中规定的简化字A)原值比例B)缩小比例C)放大比例答案:A解析:12.[单选题]键、销都属于（）。

A)一般零件13.[单选题]代表标准螺纹种类的代号（字母），均应注写在螺纹标记的最前面，并统一的称为（）A)螺纹牙型代号B)螺纹特征代号C)螺纹代号D)螺纹大径代号答案:A解析:14.[单选题]在投影系中垂直于V 面的直线，称为：（ ）。

A)水平线B)正垂线C)侧平线D)垂直线答案:B解析:15.[单选题]移出断面图的轮廓线用（ ）来绘制。

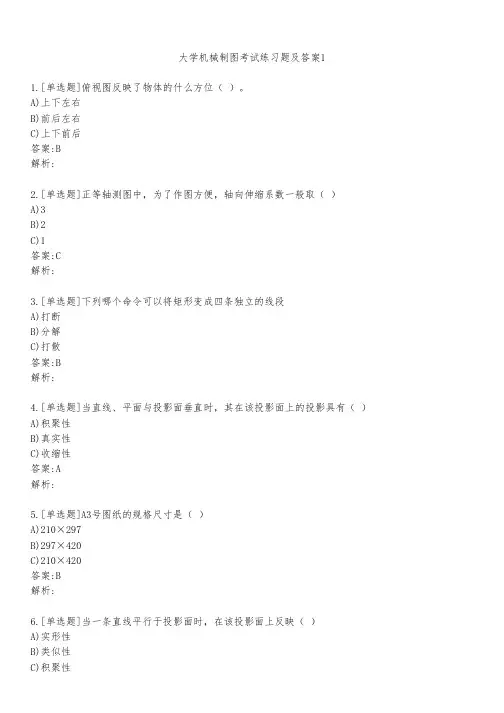

大学机械制图考试练习题及答案11.[单选题]俯视图反映了物体的什么方位（ ）。

A)上下左右B)前后左右C)上下前后答案:B解析:2.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:3.[单选题]下列哪个命令可以将矩形变成四条独立的线段A)打断B)分解C)打散答案:B解析:4.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:5.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:6.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性答案:A解析:7.[单选题]不可见轮廓线采用（ ）线型A)细虚线B)细点画线C)粗实线答案:A解析:8.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧B)可用圆或圆弧代替C)可用多边形代替答案:B解析:9.[单选题]对下图画法的归类,有三种解释，正确的解释是A)对下图画法的归类,有三种解释，正确的解释是B)只能理解为属于局部视图C)既可理解为简化画法也可理解为属于局部视图答案:A解析:10.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:11.[单选题]绘制机械图样的图线分为粗、细两种，粗线宽度是细线的（）倍。

A)2B)3C)4答案:A解析:12.[单选题]角接触球轴承的类型代号为（ ）A)4解析:13.[单选题]国家标准规定，字体系列为1.8、2.5、3.5、5、7、10、14、（ ）mmA)16B)18C)20D)25答案:C解析:14.[单选题]半剖视图中，剖视图与视图的分界线为（ ）。

A)粗实线B)细实线C)细点画线D)波浪线或双折线答案:C解析:15.[单选题]一个点同时位于V、H、W三个投影面中，则这个点（ ）A)在投影面上B)在坐标轴上C)在坐标原点D)在空间答案:D解析:16.[单选题]在机械制图中选用规定的线型绘图，粗实线线是用于（ ）的绘制。

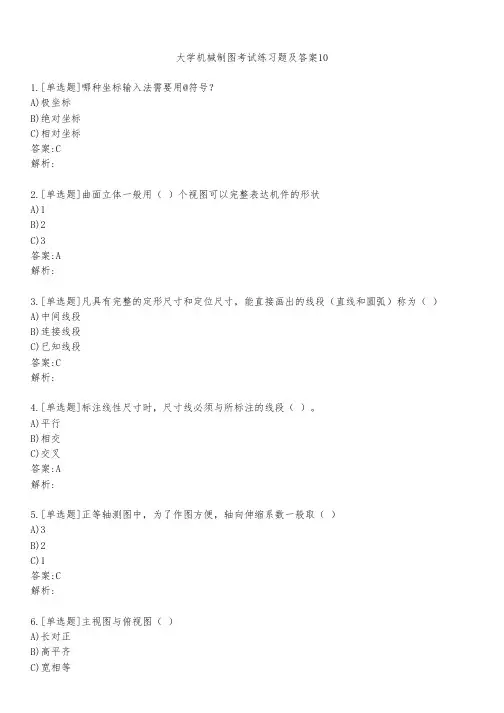

大学机械制图考试练习题及答案101.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:2.[单选题]曲面立体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:A解析:3.[单选题]凡具有完整的定形尺寸和定位尺寸，能直接画出的线段（直线和圆弧）称为（ ）A)中间线段B)连接线段C)已知线段答案:C解析:4.[单选题]标注线性尺寸时，尺寸线必须与所标注的线段（ ）。

A)平行B)相交C)交叉答案:A解析:5.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:6.[单选题]主视图与俯视图（ ）A)长对正7.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:8.[单选题]在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ）A)0.5B)1C)2答案:B解析:9.[单选题]直径尺寸最好注在（）A)投影为非圆或非圆弧的视图上B)投影反映为圆或圆弧的视图上；C)两者都可答案:A解析:10.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:11.[单选题]角度尺寸在标注时，文字一律（ ）书写A)水平B)垂直C)倾斜答案:A解析:12.[单选题]如果要删除一个无用块，使用下面哪个命令（ ）。

A)purge13.[单选题]机器零件在三个方向上，每个方向至少有（ ）个尺寸基准。

A)一B)二C)三D)四答案:A解析:14.[单选题]垂直于______面的平面,而对于其他两个投影面倾斜的平面称为正垂面。

()A)VB)HC)WD)S答案:A解析:15.[单选题]当直线或平面平行于投影面时,其正投影具有 （ ）A)真实性B)积聚性C)收缩性D)相似性答案:A解析:16.[单选题]132±0.0125 的公差为（ ）。

大学机械制图考试练习题及答案41.[单选题]H面与W面相交的轴为（ ）A)X轴B)Y轴C)Z轴答案:B解析:2.[单选题]正等轴测图的轴间角为（ ）A)120°B)60°C)90°答案:A解析:3.[单选题]如果一个平面在V、H、W面上的三投影成为了三个平面，说明该平面在空间是（ ）A)一般位置平面B)投影面平行面C)投影面垂直面答案:A解析:4.[单选题]图样中标注锥度时，其锥度符号应配置在（）。

A)基准线上B)引出线上C)轮廓线上答案:A解析:5.[单选题]我国国家标准（简称国标）的代号是：（ ）A)JBB)GBC)GJ答案:B解析:6.[单选题]标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A)ha=mz7.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:8.[单选题]三视图是采用（ ）得到的。

A)中心投影法B)正投影法C)斜投影法答案:B解析:9.[单选题]下列投影法中不属于平行投影法的是（ ）A)中心投影法B)正投影法C)斜投影法答案:A解析:10.[单选题]轴线、对称中心线一般采用（ ）线型A)细实线B)细点画线C)细虚线答案:B解析:11.[单选题]标注角度尺寸时，角度数字一律写成（ ）方向，一般注写在尺寸线的中断处A)倾斜B)垂直C)水平答案:C解析:12.[单选题]符号“SR”表示（）。

A)正方体13.[单选题]在绘制平面图形时，同时与两圆相切的线称为（ ）。

A)公切线B)公法线C)交线D)连线答案:A解析:14.[单选题]只有当内、外螺纹的五要素（ ）时，它们才能互相旋合。

A)不相同B)相同C)相似D)以上都不正确答案:B解析:15.[单选题]在三视图中俯视图反映物体的（ ）。

A)长度和高度B)长度和宽度C)高度和宽度D)长度和厚度答案:B解析:16.[单选题]平行于H面而与另外两个投影面倾斜的直线称为（ ）A)水平线B)正平线C)投影面平行线D)侧平线答案:A解析:17.[单选题]判断空间两点的位置关系：Z坐标大的点靠（ ）A)上B)下C)前18.[单选题]产品用放大一倍的比例绘图，在标题栏比例项中应填（ ）A)放大一倍B)1×2C)2/1D)2：1答案:D解析:19.[单选题]在表示齿轮端面的视图中，齿顶圆用（）绘制。

绘制正等轴测图 91 续表
步骤与方法 图 例
3．过71、81两点作X 1轴平行线，量
取23和56长度得2131和5161，连接各
点完成六棱柱顶面的轴测图
4．沿11、21、31、61各点垂直向下量
取H ，得到六棱柱底面可见的各端点（轴
测图上一般虚线省略不画）。

用直线连接
各点并加深轮廓线，即得到六棱柱的正
等轴测图
任务3 绘制圆柱的正等轴测图
根据如图3-5（a ）所示圆柱的三视图，绘制其正等轴测图，如图3-5（b ）所示。

圆柱是组成机件的常见形体，掌握圆柱
正等轴测图的画法，是绘制回转体轴测图的
基础。

由图3-6（a ）可知，圆柱的轴线垂直于
XOY 坐标面，即圆柱的上下底圆平行于坐标面
XOY 。

而在正等轴测图中，由于三个坐标面都
倾斜于轴测投影面，所以其上下端面圆的轴测
投影为椭圆，如图3-6（b ）所示。

故绘制圆柱
正等轴测图的关键是如何绘制圆柱端面圆的
正等轴测图（椭圆），只要将顶面和底面的椭圆画好，然后作两椭圆的公切线，即得圆柱的正等轴测图。

1．圆的正等测投影
在平面立体的正等轴测图中，平行于坐标面的正四边形变成了菱形（平行四边形），如果在正四边形内有一个圆与其相切，显然圆随四边形变化成了椭圆，如图3-6（a ）所示。

由此可确定，轴线分别垂直于三个坐标面的圆柱的轴测图的方向，如图3-6（b ）所示。

2．圆的正等测画法
由上面分析知，平行于坐标面的圆的正等测图都是椭圆，虽椭圆的方向不同，但画法相同。

图3-5 圆柱的视图与正等轴测图。

机械制图题库1、图样不论放大或缩小绘制，在标注尺寸时，应标注（）——[单选题]A 放大或缩小之后的图形尺寸B 机件的实际尺寸C 机件的设计要求尺寸正确答案：B2、下列比例当中表示放大比例的是（）——[单选题]A 1:1B 1:2C 2:1正确答案：C3、物体的对称中心线采用（）来绘制。

——[单选题]A 粗实线B 细虚线C 细点画线正确答案：C4、下列投影法中不属于平行投影法的是( )。

——[单选题]A 正投影法B 斜投影法C 中心投影法正确答案：C5、三视图中，主视图反应物体的（）4 个方位——[单选题]A 前后和左右B 上下和左右C 前后和上下正确答案：B6、已知点 A（8，0，10），点 B（0，8，10），下列说法正确的是（）——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案：B7、已知点 A（8，0，10），点 B（0，8，10），下列说法正确的是（）——[单选题]A 点 A 在点B 的之前B B、直线 AB 为水平线C C、点 B 在 XOY 平面上正确答案：B8、以下说法错误的是（）。

——[单选题]A 不在同一直线上的三点确定一个平面B 正平面平行于 V 面，水平投影集聚成直线，平行于 OX 轴C 铅垂面垂直于 H 面，水平投影集聚成直线，平行于 OX 轴正确答案：C9、下面基本体中属于平面立体的( )——[单选题]A 圆柱B 圆锥C 棱柱D 球正确答案：C10、用辅助直线法进行形体表面取点作图只适合于( )的表面取点。

——[单选题]A 圆柱B 棱锥C 棱柱D 球正确答案：B11、以下说法错误的是（）——[单选题]A 棱柱的侧棱线相互平行B 棱锥的侧棱线相交于有限远的一点C 正三棱锥的侧面投影是等腰三角形D 棱柱的顶面和底面为水平面正确答案：C12、已知圆球体表面点的一个投影就能直接作出其另外 2 个投影，这个已知点投影不可能处在( )——[单选题]A 主视图中心线上B 俯视图的圆上C 球心D 左视图中心线上正确答案：C13、画直立圆柱的三面投影时，需画其轮廓素线的是( )——[单选题]A 最左、最右、最前、最后B 最左、最右、最上、最下C 最前、最后、最上、最左D 最右、最下、最前、最后正确答案：A14、平面与三棱锥相交，截平面平行于底面，则截交线为( )。

大学机械制图考试练习题及答案41.[单选题]一般位置直线在三个投影面上的投影（ ）A)可能是平行线B)可能是垂直线C)均是倾斜直线答案:C解析:2.[单选题]制图字体要求汉字应写成（ ）字，并采用国标中规定的简化字A)宋体B)仿宋体C)长仿宋体答案:C解析:3.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:4.[单选题]以下哪个不属于点的投影规律A)点的正面投影和水平投影的连线垂直于OX轴B)点的正面投影到OX轴的距离等于该点到H面的距离C)点的正面投影和水平投影的连线垂直于OY轴答案:C解析:5.[单选题]已知空间点C的坐标为（x,y,z），其侧面投影C”由（）坐标确定A)x,zB)x,yC)y,z答案:C解析:6.[单选题]当一条线垂直于一个投影面时，必（ ）于另外两个投影面A)平行解析:7.[单选题]轴测图中,可见轮廓线与不可见轮廓线的画法应是A)可见部分和不可见部分都必须画出B)只画出可见部分C)一般只画出可见部分,必要时才画出不可见部分。

答案:B解析:8.[单选题]点A 的x坐标,反映了A点到()A)H面的距离B)V面的距离C)W面的距离D .原点的距离答案:C解析:9.[单选题]在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ）A)0.5B)1C)2答案:B解析:10.[单选题]俯视图反映了物体的什么方位（ ）。

A)上下左右B)前后左右C)上下前后答案:B解析:11.[单选题]物体上互相平行的线段，轴测投影（ ）A)平行B)垂直C)无法确定答案:A解析:12.[单选题]绘制中心线用（）D)细实线答案:A解析:13.[单选题]只有当内、外螺纹的五要素（ ）时，它们才能互相旋合。

A)不相同B)相同C)相似D)以上都不正确答案:B解析:14.[单选题]一般细实线不用于（ ）A)尺寸线B)尺寸界限C)轮廓线D)剖面线答案:C解析:15.[单选题]使用"快速标注”命令标注圆或圆弧时，不能自动标注哪一项A)圆心B)半径C)直径D)基线答案:A解析:16.[单选题]对称中心线和轴线用（ ）绘制。

大学机械制图考试练习题及答案51.[单选题]物体上互相平行的线段，轴测投影（ ）A)平行B)垂直C)无法确定答案:A解析:2.[单选题]正等轴测图的轴间角为（ ）A)120°B)60°C)90°答案:A解析:3.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:4.[单选题]比例标注为2：1时，是 比例。

A)放大B)缩小C)原值答案:A解析:5.[单选题]螺纹的公称直径是指A)螺纹的中径B)螺纹的大径C)螺纹的小径答案:B解析:6.[单选题]在标注尺寸时，尺寸线终端的表示形式是（）A)箭头答案:C解析:7.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:A解析:8.[单选题]在图纸上必须用（ ）画出图框A)细实线B)细点画线C)粗实线答案:C解析:9.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。

A)左上角B)右下角C)右上角答案:B解析:10.[单选题]物体左视图的投影方向是（ ）。

A)由前向后B)由上到下C)由左向右答案:C解析:11.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:12.[单选题]（ ）是指图样与实物相应要素的线性尺寸之比。

A)斜度D)以上都不是答案:C解析:13.[单选题]截交线的形状由A)由截平面决定B)立体表面形状和截平面与立体的相对位置决定C)与相对立体的表面形状无关D)由其中一个立体表面形状决定答案:B解析:14.[单选题][缩放] (Z00M)命令在执行过程中改变了（ ）。

A)图形的界限范围大小B)图形的绝对坐标C)图形在视图中的位置D)图形在视图中显示的大小答案:D解析:15.[单选题]在画断面图时下面哪种情况可以省略剖切符号、箭头和字母（）。

A)按投影关系配置的移出断面图B)不按投影关系配置的对称的移出断面图C)在剖切线延长线上的对称的移出断面图D)不按投影关系配置的不在剖切符号延长线上的不对称的移出断面图答案:C解析:16.[单选题]正垂面在正投影面的投影特性为：（ ）。

《机械制图》习题库第一章制图基本知识与技能1、将所给图线或图形抄画在右边2、参照右图所示图形，按给定尺寸用1:2比例画出图形并标注尺寸3、参照右上角图列，用给定的半径R作圆弧连接第二章正投影作图基础1、根据立体图中各点的空间位置，画出它们的投影图，并量出各点距各投影面的距离（mm），填入下列表格。

2、已知点A距V面15毫米，距H面25毫米；点B在V面内，距H面20毫米；点C距V面20毫米，距H面15毫米；点D在H面内，距H面10毫米。

完成它们的投影图。

3、已知直线AB的V面、H面投影，AB上有一点C，使AC:CB=3:2，求点C的三面投影。

4、已知A、B、C、D四点的两个投影，求作第三投影。

5、比较C、D两点的相对位置。

D比C相比，D在C 的方（上或下）；方（前或后）；方（左或右）。

6、求出直线的第三投影，并判断各直线对投影面的相对位置。

（1）AB是线。

（2）CD是线。

（3）EF是线。

7、按已知条件画出直线的三面投影。

（1）已知正平线AB，距V面20毫米，与H面的夹角 =30°，实长30毫米。

（2）已知铅垂线CD，距V面15毫米，实长20毫米。

8、画出下列各平面的第三投影，判断其对投影面的相对位置，并标出特殊位置平面对投影面倾角的真实大小。

（1）三角形ABC 是面。

（2）三角形ABC 是面。

（3）四边形ABCD 是面。

（4）多边形ABCEFGH 是面。

9、已知点K在平面三角形ABC内，试完成三面投影。

10、已知点K在平面ABC内，求出其正面投影。

判断点D是否在平面内。

11、试完成平面内三角形ABC的水平面投影。

12、完成五边形ABCDE的正面投影（已知AB为侧平线）。

13、根据已给的新投影轴，求出点A、B的新投影。

14、求出点的H、V面投影。

15、根据点的投影，画出新投影轴。

（1）（2）16、用换面法求出直线AB的实长及α、β角。

17、已知直线AB的端点B比A高，且AB=25毫米，试求其正面投影。
