第十九讲§4—1 轴测图的基本知识§4—2 正等测图课题：1、轴测图的基本知识2、平面立体的正等测图的画法课堂类型：讲授教学目的：1、介绍轴测图的基本知识2、讲解平面立体的正等测图的画法教学要求:1、了解轴测图的种类，理解轴测图的基本性质2、了解正等测图的形成、轴间角和轴向变形系数3、熟练掌握平面立体的正等测图的画法教学重点：平面立体的正等测图的画法教学难点:正等测图的轴测轴和坐标原点的选择教具：模型:长方体、正六棱柱教学方法：用通俗的方法讲解正等测图的获得方法：根据观察者的方向，将立体旋转45°，然后将后面抬起适当角度,使立体的三条棱线(长、宽、高）与轴测投影面的夹角相等，用正投影的方法向轴测投影面投影所得的轴测图。
教学过程：一、复习旧课1、复习相贯线的两个基本性质。
2、复习相贯线的近似画法。
3、讲评作业，复习两个曲面立体相贯的相贯线的投影的画法。
二、引入新课题多面正投影图能完整、准确地反映物体的形状和大小，且度量性好、作图简单，但立体感不强，只有具备一定读图能力的人才能看懂.有时工程上还需采用一种立体感较强的图来表达物体，即轴测图，。
轴测图是用轴测投影的方法画出来的富有立体感的图形，它接近人们的视觉习惯，但不能确切地反映物体真实的形状和大小,并且作图较正投影复杂,因而在生产中它作为辅助图样，用来帮助人们读懂正投影图。
在制图教学中,轴测图也是发展空间构思能力的手段之一，通过画轴测图可以帮助想象物体的形状，培养空间想象能力。
三、教学内容（一）轴测图的基本知识1、轴测图的形成将空间物体连同确定其位置的直角坐标系，沿不平行于任一坐标平面的方向,用平行投影法投射在某一选定的单一投影面上所得到的具有立体感的图形,称为轴测投影图，简称轴测图，如图4－2所示。
图4－2轴测图的形成在轴测投影中，我们把选定的投影面P称为轴测投影面；把空间直角坐标轴OX、OY、OZ在轴测投影面上的投影O1X1、O1Y1、O1Z1称为轴测轴;把两轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角;轴测轴上的单位长度与空间直角坐标轴上对应单位长度的比值，称为轴向伸缩系数。

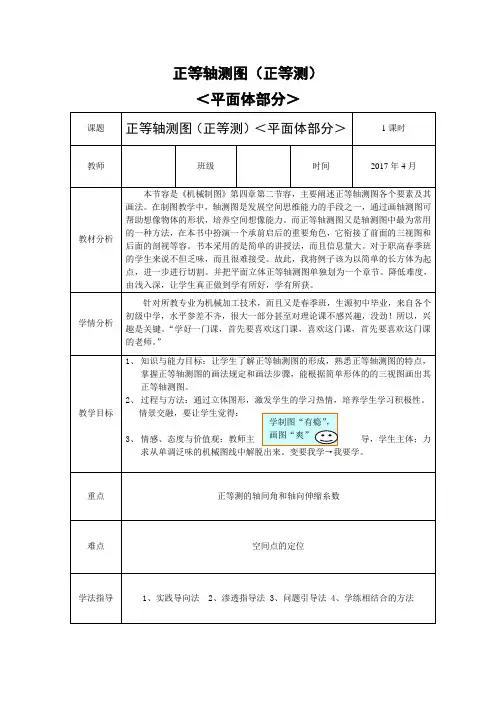

正等轴测图（正等测）＜平面体部分＞轴测图直观、小朋友都可以看得出形状 教学方法项目教学法、小组讨论法、任务驱动法、直观演示法、创设情境法教学容与过程设计意图及达成目标预测组织教学（1分钟）：1、学生按时进入课室，师生互相问候。
2、检查学生出勤、装束、精神状态情况。
3、宣布本次课题的容及任务。
新课导入（3分钟）：1、复习旧知识，提问两位同学何谓轴间角、轴向伸缩糸数？2、课件演示：讲授新课（一）正等测轴间角和轴向伸缩糸数：1、轴间角∠XOY=∠YOZ=∠ZOX=120º2、p=q= r =1通过直观演示，幽默诙谐的语言艺术让学生在轻松的氛围中进入课程。
设置的问题也顺利的成为后面知识的前奏。
将难点分解，通过直观演示，学生分组讨论，师生共同探讨等手段，活跃课堂气氛，还学生以期望和激励，让学生更有成就感。
使整个过程循序渐进，步步深入，变难点为趣点，使学生轻松掌握所学知识。
三视图学过制图的才能看明白重点！ 切记！！任务二比一比：课件展示，变动长方体萝卜模型并给出任务单2，要求学生四人一组根据三视图和模型绘制出垫块1的正等轴测图，。
比一比速度和质量。
赛一赛：对学生绘制的垫块1进行评比，比速度，比质量。
用幻灯片进行投影，共同指出典型问题并纠正。
理一理：被评为最佳绘图能手的同学总结正等轴测图的作图步骤，教师用课件同步展示。
（1）定坐标（2）作长方体轴测图（3）作正垂切面（4）擦去多余图线，即成事先准备好的萝卜模型在这个时候“大显神通”，它他“变形”了让同学们眼前一亮。
作为难点的部分，针对春季班基础薄弱的特点，在例1的基础上稍微增加了切割的部分，在解决难点的同时，让大部分同学都能跟得上。
以比赛的形式让学生更加全心的进入课堂中。
理一理环节不仅能找到问题所在，而且能很好的鼓励学生的积极性。
任务三：和老师比一比：（学生已同步画两图，为提高他们的学习兴趣，培养熟能生巧的技术，该图学生只看老师画）且向学生说明垫块仅2分钟就可以画好。
