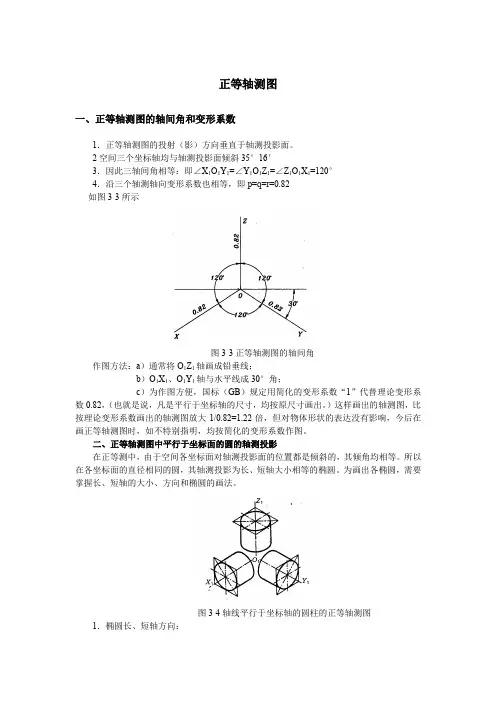

正等轴测图一、正等轴测图的轴间角和变形系数1.正等轴测图的投射(影)方向垂直于轴测投影面。
2空间三个坐标轴均与轴测投影面倾斜35°16′3.因此三轴间角相等:即∠X1O1Y1=∠Y1O1Z1=∠Z1O1X1=120°4.沿三个轴测轴向变形系数也相等,即p=q=r=0.82如图3-3所示图3-3正等轴测图的轴间角作图方法:a)通常将O1Z1轴画成铅垂线;b)O1X1、O1Y1轴与水平线成30°角;c)为作图方便,国标(GB)规定用简化的变形系数“1”代替理论变形系数0.82,(也就是说,凡是平行于坐标轴的尺寸,均按原尺寸画出。
)这样画出的轴测图,比按理论变形系数画出的轴测图放大1/0.82=1.22倍,但对物体形状的表达没有影响,今后在画正等轴测图时,如不特别指明,均按简化的变形系数作图。
二、正等轴测图中平行于坐标面的圆的轴测投影在正等测中,由于空间各坐标面对轴测投影面的位置都是倾斜的,其倾角均相等。
所以在各坐标面的直径相同的圆,其轴测投影为长、短轴大小相等的椭圆。
为画出各椭圆,需要掌握长、短轴的大小、方向和椭圆的画法。
图3-4轴线平行于坐标轴的圆柱的正等轴测图1.椭圆长、短轴方向:平行于X1O1Y1坐标面的圆(水平圆)等测为水平椭圆长轴⊥O1Z1轴短轴∥O1Z1轴平行于X1O1Z1坐标面的圆(水平圆)等测为水平椭圆长轴⊥O1Y1轴短轴∥O1Y1轴平行于Y1O1Z1坐标面的圆(水平圆)等测为水平椭圆长轴⊥O1X1轴短轴O1X1轴综上所述:椭圆的长轴⊥与圆所平行的坐标面垂直的那个轴,短轴则平行与该轴测轴。
例如:水平圆的正等测水平椭圆,长轴垂直于圆所平行的水平面垂直的轴测轴Z1轴,短轴则∥Z1轴。
图3-5平行于坐标面的圆的正等轴测图图3-6 2.椭圆长、短轴的大小长轴:是圆内平行于轴测投影面的直径的轴测投影。
因此:(1)在采用变形系数0.82作图时,椭圆长轴大小为d,短轴大小为0.58d。
课题:§ 5.1轴测图的基本知识4、物体上不平行于轴测投影面的平面图形,在轴测图上为原形的类似形。
二、正等轴测图的画法例1:已知长方体的三视图,画它的正等轴测图。
z! + zoqII'(b) (J (d)U4-2长方体的正等测團分析:图4-2a为长方体的三视图。
长方体共有八个顶点,用坐标确定各个顶点在其轴测图中的位置,然后连接各点的棱线即为所求。
作图步骤:(1)在三视上定出原点和坐标轴的位置。
设定右侧后下方的棱角为原点,X、Y、Z轴是过原点的三条棱线,如图4-2a所示。
(2)用30o的三角板画出三根轴测轴,在X轴上量取物体的长I,在Y 轴上量取宽b;然后由端点I和H分别画出X、Y轴的平行线,画出物体底面的形状,如图4-2b所示。
(3)由长方体底面各端点画Z轴的平行线,在各线上量取物体的高度h,得到长方体顶面各端点。
把所得各点连接起来并擦去多余的棱线,即得物体的顶面、正面和侧面的形状,如图4-2c所示。
(4)擦去轴测轴线,描深轮廓线,即得长方体正等轴测图。
练习:画出垫块的正等轴测图。
分析:图4-3所示的垫块为一个简单的组合体,是由两个长方体与一个三棱柱组合而成的。
只要画出底部长方体后,应用叠加法就可得到它的正等轴测图。
作图步骤:(1 )使0Z轴处于垂直位置,OX OY与水平成30o ;根据三视图尺寸(图4-3a )画出长方体的正等轴测图,如图4-3b所示。
(2)根据图示的相对位置,画出上部长方体竖板与中央部位的三棱柱,如图4-3c所示。
(3)擦去不必要的图线,描深轮廓线,即得垫块的轴测图,图4-3垫块的正等测图例2:画出圆柱体的正等轴测图。
分析:图4-4a为一圆柱的两面投影,因圆柱的顶圆和底圆都平行于XOY一般了解所组成的坐标面;所以它们的正等测图都是椭圆,将顶面和底面的椭圆画好,然后作两椭圆的轮廓素线即得到圆柱的正等轴测图。
(a) (b)(d)®4-4圆柱的正等测图作图步骤:(1)确定X、Y、Z轴的方向和原点0位置。
教案首页课题序号授课班级授课课时 2 授课形式授课章节名称§4-1 正等轴测图画法使用教具多媒体、模型教学目的1、了解轴测投影的概念、投影特性和轴测图的种类2、了解正等轴测图和斜二测图的作图方法3、了解轴测草图的重要作用,掌握徒手画轴测草图的基本技巧教学重点轴测投影的投影特性;坐标法或切割法画简单形体的轴测图画轴测草图的基本方法教学难点根据简单组合形体的三视图或两视图画轴测图更新、补充、删节内容课外作业习题册教学后记授课主要内容或板书设计板1§4-1 正等轴测图画法一、正等轴测图的形成和投影特性11234二、平面体正等轴测图画法112【案例1】绘制正六棱柱的正等轴测图【案例2】绘制V形块的正等轴测图板2三、回转曲面体的正等轴测图画法1圆柱2圆角3半圆头板【案例1】作开槽圆柱体的正等轴测图。
【案例2】根据两视图画正等轴测图。
课堂教学安排教学过程主要教学内容及步骤复习旧课引入新题教学内容复习表面交线正投影图能够准确、完整地表达物体的形状,且作图简便,但是缺乏立体感。
因此,工程上常采用直观性较强,富有立体感的轴测图作为辅助图样,用以说明机器及零部件的外观、内部结构或工作原理。
§4-1 正等轴测图画法一、正等轴测图的形成和投影特性1将对象倾斜放置,令三根坐标轴对P面的倾角相等,用平行的投影线垂直于P面进行投射得到正等轴测投影。
1直角坐标轴在轴测投影面上的投影OX、OY、OZ称为轴测轴,三条轴测轴的交点O称为原点。
2轴测投影中,任意两根直角坐标轴在轴测投影面上的投影之间的夹角∠XOY、∠YOZ、∠ZOX,称为轴间角。
正等测中的轴间角∠XOY=∠YOZ=∠ZOX=120°。
3轴测轴的单位长度与相应直角坐标轴的单位长度的比值称为轴向伸缩系数。
OX、OY、OZ轴上的轴向伸缩系数分别用p1、q1、r1表示。
正等测图中的简化轴向伸缩系数p=q=r=1。
课堂教学安排教学过程主要教学内容及步骤41)物体上互相平行的线段,轴测投影仍互相平行。
教学时数:3 学时

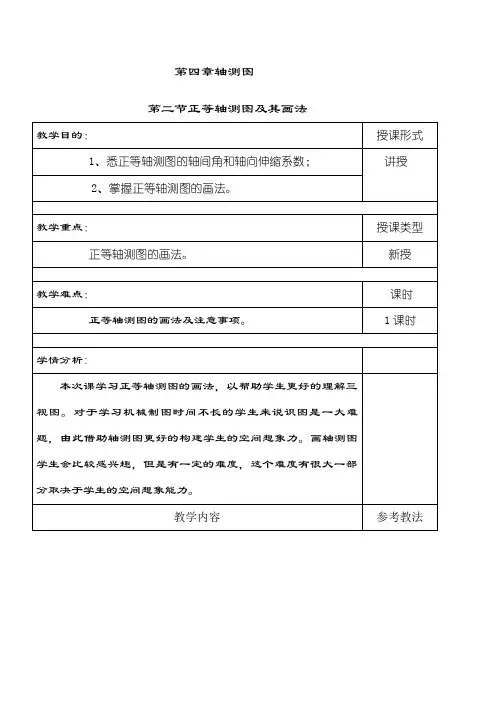

课题:§4-2 正等轴测图及其画法
教学目标:
掌握正等测图的画法。
教学重点:
平面立体,平面坐标的回转体的正等测轴测图的画法。
教学难点:
熟练掌握正等测图的画法。
教学方法:
讲练结合
教具:
挂图、模型
教学步骤:
(复习提问)
1、轴测图是指什么?
2、轴间角是如何定义的?
3、轴向伸缩系数指什么?
(引入新课)
(讲授新课)
§4-2 正等轴测图及其画法
一、正等轴测图的轴间角、轴向伸缩系数
正等测图的轴间角
1、∠XOY=∠XOZ=∠YOZ=1200
2、三根轴的简化伸缩系数 p=q=r=1
二、正等轴测图的画法
1、平面立体正等轴测图的画法
例:已知长方体的三视图,画它的正
等轴测图。
解:分析:图4-2a为长方体的三视图。
长方体共有八个顶点,用坐标确定各个顶点在其轴测图中的位置,然后连接各点的棱线即为所求。
作图步骤:
(1)在三视上定出原点和坐标轴的位置。
设定右侧后下方的棱
角为原点,X、Y、Z轴是过原点的三条棱线,如图4-2a所示。
(2)用30º的三角板画出三根轴测轴,在X轴上量取物体的长l,在Y轴上量取宽b;然后由端点Ⅰ和Ⅱ分别画出X、Y轴的平行线,画出物体底面的形状,如图4-2b所示。
(3)由长方体底面各端点画Z轴的平行线,在各线上量取物体的高度h,得到长方体顶面各端点。
把所得各点连接起来并擦去多余的棱线,即得物体的顶面、正面和侧面的形状,如图4-2c所示。
(4)擦去轴测轴线,描深轮廓线,即得长方体正等轴测图。
学生练习:
画出垫块的正等轴测图。
分析:图4-3所示的垫块为一个简单的组合体,是由两个长方体与一个三棱柱组合而成的。
只要画出底部长方体后,应用叠加法就可得到它的正等轴测图。
作图步骤:
(1)使OZ轴处于垂直位置,OX,OY与水平成30º;根据三视图尺寸(图4-3a)画出长方体的正等轴测图,如图4-3b所示。
(2)根据图示的相对位置,画出上部长方体竖板与中央部位的三棱柱,如图4-3c所示。
(3)擦去不必要的图线,描深轮廓线,即得垫块的轴测图,如图4-3d所示。
2、回转体正等轴测图的画法
(1)平行于坐标面的圆柱体的正等轴测图的画法
例:画出圆柱体的正等轴测图。
解:分析:图4-4a为一圆柱的两面投影,因圆柱的顶圆和底圆都平行于XOY所组成的坐标面;所以它们的正等测图都是椭圆,将顶面和底面的椭圆画好,然后作两椭圆的轮廓素线即得到圆柱的正等轴测图。
作图步骤:
(1)确定X、Y、Z轴的方向和原点O位置。
在俯视圆的外切正方形中,切点为1、2、3、4,如图4-4a所示。
(2)画出顶圆的轴测图。
先画出轴测轴X、Y、Z,沿轴向可直接量得切点1、2、3、4。
过这些点分别作X、Y轴向的平行线,即得到正方形的轴测图——菱形,如图4-4b所示。
(3)过切点1、2、3、4作菱形相应各边的垂线。
它们的交点O1、O2、O3、O4就是画近似椭圆的四个圆心,O2、O4位于菱形的对角线上。
(4)用四段圆弧连成椭圆。
以O41= O42= O23= O24为半径,以O2、O4为圆心,画出大圆弧12、34;以O11= O14= O32= O33为半径,
以O1、O3为圆心,画出大圆弧14、23,便完成顶圆的轴测图(四心近似画法),如图4-4c所示。
(5)选OZ轴与圆柱轴线重合,量圆柱体高度H,定出顶面和底面的圆心;再由顶面椭圆的四个圆心都向下量度圆柱的高度距离,即可得到底面椭圆各个圆心的位置,并由此画出底面的椭圆(移心法),如图4-4c所示。
(6)画出椭圆的轮廓素线,擦去多余的线条,描深轮廓线,即得圆柱体的正等轴测图,如图4-4d所示。
注意:在正等轴测图中,圆在三个坐标平面上的图形都是椭圆,即水平椭圆、正面椭圆、测面椭圆,它们的外切菱形的方位有所不同。
作图时应选好该坐标面上的两根轴,组成新的方位菱形,按照图4-4c 顶面椭圆的作法,即得到新的方位椭圆。
(2)正等测图中圆角的画法
例:画出直角弯板正等测图。
解:分析:图4-6a是直角弯板的三视图,它由底板和竖板组成,底板及竖板上均有圆角。
作图步骤:
(1)根据视图先画出直角弯板(方角)的正等测图,如图4-6b 所示。
(2)以R的大小定切点,过切点作垂线,交点即为圆弧的圆心(图4-6C)。
以圆弧的圆心到其垂足(切点)的距离为半径在两切点间画圆弧,即为该形体上所求圆角的正等测图。
(3)应用圆心平移法,将圆心和切点向厚度方向平移h,即可画出相同部分圆角的轴测图。
(巩固练习)
作凹形槽、圆柱体的正等轴测图。
(课堂小结)
1、正等测图的轴间角;
2、正等测图的作图步骤;
3、物体上的圆角在正等测图中的画法。
(作业布置)
课堂作业:
习题集 P40 4-1-1 ①②
P41 4-2-1 ①②
课后作业:
习题集P42 4-3-1 ①②教后感:。
