IPC-A-620标准培训忠佑电子（杭州）有限公司2006年09月A版IPC 简 介IPC（美国电子电路和电子互连行业协会）是国际性的行业协会，拥有约2300家会员公司，他们代表着当今电子互连行业所有的领域。
IPC的会员公司分布在全球近50国家和地区，这些会员公司既有员工人数仅25名，或者是全球知名的公司。
人们几乎每天都在使用他们的产品。
IPC成立于1957年，当时称为印制电路学会。
1977年，IPC的名称修改为电子电路互连和封装学会，以进一步反映与电子互连行业相应的种类繁多的产品。
1998年，我们的名称再次作了更改，暨IPC –Association Connecting Electronics Industries，来表明IPC成立后40多年来赢得的国际知名度和凸显IPC服务于电子互连行业的各个技术领域。
IPC会员公司的行业领域是：印制电路行业 -- 生产印制电路裸板的公司或单位，产品供他们自己使用或销售给OEM客户。
IPC会员公司中有全球知名的印制电路板制造商。
另外，会员单位名录中，注明了印制电路板供应商，设备制造商，原材料制造商和服务公司。
由于印制电路板是所有电子产品的基础，因此，设计和使用印制电路板的诸OEM，在会员单位名录有重点介绍。
电子组装行业 – 各类电子组装产品的公司，电子组装是电子产品的核心。
会员单位名录中，有自己完成组装的OEM，或者将产品和系统外发包给电子制造服务（EMS）公司的OEM。
IPC有着服务于EMS行业的悠久历史，如1984年出版第一份市场研究报告，80年代末期在行业中发展和推广EMS名称的应用。
所有的知名EMS公司都是IPC的会员。
名录中，按组装设备制造商，原材料制造商，分别介绍。
正如印制电路板行业一样，电子组装行业的会员也包括诸OEM公司。
设计 -- 设计印制电路板布线的设计师或公司。
一名设计师可以是在一家电路板制造公司，组装公司，或OEM工作；或者可以是独立的设计承包者。
端子压接培训(含附件)端子压接培训一、引言在现代工业生产中，端子压接技术作为连接电线电缆与电器设备的重要手段，其质量的优劣直接关系到电气连接的可靠性和安全性。
为了提高员工的专业技能，确保端子压接的质量，特开展端子压接培训。
二、培训目标1.了解端子压接的基本概念、分类及用途；2.掌握端子压接的操作步骤及技巧；3.掌握端子压接的质量检测方法；4.提高员工的安全意识，确保生产安全。
三、培训内容1.端子压接基本概念（1）端子：电气连接中的一种零部件，用于连接电线电缆与电器设备；（2）压接：通过专用工具对端子和电线进行压缩，使其形成可靠的电气连接。
2.端子压接的分类及用途（1）按连接方式分类：焊接式、压接式、绕接式等；（2）按材料分类：铜端子、铝端子、铜铝过渡端子等；（3）按用途分类：电力端子、信号端子、接地端子等。
3.端子压接的操作步骤及技巧（1）准备工作：检查端子、电线及工具是否完好；（2）剥皮：按照端子要求剥去电线绝缘层；（3）插入端子：将剥好的电线插入端子孔内；（4）压接：使用专用工具对端子进行压缩；（5）检查：检查压接后的端子是否牢固、接触良好。
4.端子压接的质量检测方法（1）外观检查：检查端子表面是否有裂纹、变形等缺陷；（2）拉力测试：检查端子与电线的连接是否牢固；（3）电阻测试：检查端子的接触电阻是否在规定范围内；（4）电气性能测试：检查端子的绝缘性能、耐电压等指标。
5.安全生产注意事项（1）操作前检查工具是否完好，确保生产安全；（2）操作过程中，注意个人防护，防止划伤、烫伤等意外伤害；（3）严格按照操作规程进行，严禁违章操作；（4）发现安全隐患及时上报，共同维护生产环境。
四、培训效果评估1.学员出勤情况；2.学员理论考试和实操考核成绩；3.学员在工作中应用端子压接技术的熟练程度；4.学员对安全生产的认识和遵守程度。
五、通过本次端子压接培训，使员工掌握了端子压接的基本知识和操作技能，提高了员工的专业素质，为公司的产品质量和生产安全提供了有力保障。
培训课件端子压接知识（一）引言概述：本文档将介绍培训课件端子压接知识。
端子压接是一种常用的电气连接方式，广泛应用于电子设备和电力系统中。
了解端子压接知识对于正确安装、维护和使用电气设备至关重要。
本文将从压接工具介绍、压接端子类型、压接端子选择、压接步骤、常见问题与解决方案等五个大点进行详细阐述。
一、压接工具介绍：1. 压接工具的作用和分类2. 常见的压接工具类型和特点3. 压接工具的使用注意事项4. 压接工具的维护保养方法5. 常见的压接工具故障及解决方案二、压接端子类型：1. 压接端子的定义和分类2. 裸露端子与绝缘端子的区别与应用范围3. 常见的压接端子材料及特点4. 压接端子的标准和规范要求5. 压接端子的使用场景和注意事项三、压接端子选择：1. 压接端子选用的基本原则2. 压接端子选用时需要考虑的因素3. 不同场景下的压接端子选择建议4. 压接端子选用过程中的常见错误和解决方案5. 压接端子选用的实际案例和经验分享四、压接步骤：1. 压接前的准备工作和检查项2. 压接步骤的基本流程和要点3. 压接过程中的注意事项和安全措施4. 压接结束后的检验和验证方法5. 压接步骤中常见问题的排查和处理方法五、常见问题与解决方案：1. 压接过程中出现的质量问题和解决方案2. 压接后出现的故障原因和处理方法3. 压接端子使用中的常见故障及其预防措施4. 压接端子连接不稳定的原因和解决方案5. 压接端子维护保养的注意事项和建议总结：通过本文的阐述，我们了解了培训课件端子压接知识的重要性，并系统地介绍了压接工具的使用和维护、压接端子的选择、压接步骤的操作要点以及处理常见问题的方法和预防措施。
掌握这些知识将有助于我们正确、安全地进行压接工作，确保电气设备的使用效果和工作稳定性。

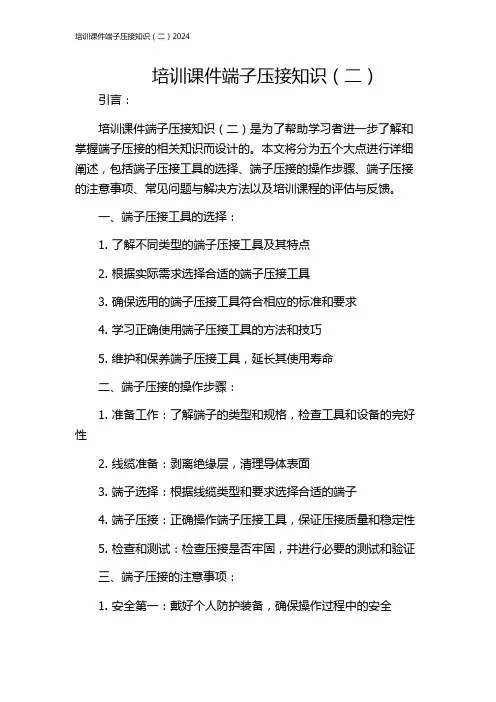

培训课件端子压接知识（二）引言：培训课件端子压接知识（二）是为了帮助学习者进一步了解和掌握端子压接的相关知识而设计的。
本文将分为五个大点进行详细阐述，包括端子压接工具的选择、端子压接的操作步骤、端子压接的注意事项、常见问题与解决方法以及培训课程的评估与反馈。
一、端子压接工具的选择：1. 了解不同类型的端子压接工具及其特点2. 根据实际需求选择合适的端子压接工具3. 确保选用的端子压接工具符合相应的标准和要求4. 学习正确使用端子压接工具的方法和技巧5. 维护和保养端子压接工具，延长其使用寿命二、端子压接的操作步骤：1. 准备工作：了解端子的类型和规格，检查工具和设备的完好性2. 线缆准备：剥离绝缘层，清理导体表面3. 端子选择：根据线缆类型和要求选择合适的端子4. 端子压接：正确操作端子压接工具，保证压接质量和稳定性5. 检查和测试：检查压接是否牢固，并进行必要的测试和验证三、端子压接的注意事项：1. 安全第一：戴好个人防护装备，确保操作过程中的安全2. 选择合适的压接参数：根据线缆和端子的特性选择合适的压接参数3. 注意导体的净度和表面处理：保持导体表面的干净和光滑，提高压接质量4. 控制压接力度：过轻或过重的压接力度会影响端子的质量5. 进行可靠性测试：确保压接后的端子具备良好的电气连接性能四、常见问题与解决方法：1. 端子压接后出现松动的情况的解决方法2. 压接产生的温升过高的解决方法3. 线缆断裂导致压接失败的解决方法4. 端子压接后的电阻异常的解决方法5. 其他常见问题的解决方法和处理步骤五、培训课程的评估与反馈：1. 设计合理的培训课程评估方案2. 收集学员的意见和反馈，进行综合分析3. 针对不同问题和需求进行培训课程的优化和改进4. 评估培训课程的效果和成果，制定改进计划5. 提供培训课程的证书和学习资料，增加学员的学习动力总结：通过本文的学习，读者可以全面了解端子压接知识的具体内容和操作步骤。
引言概述在电子设备制造和维修领域，端子压接技术是非常重要的技能之一。
端子压接技术的准确度和可靠性直接影响到设备的性能和安全性。
因此，为了提高工作效率和保证产品质量，进行端子压接培训是至关重要的。
本课件将深入讲解端子压接的原理、方法和注意事项，帮助你掌握这一关键技能。
正文内容一、端子压接原理1.端子压接的定义和作用a.端子压接的定义b.端子压接的作用2.端子压接原理的介绍a.电气连接的基本原理b.端子压接的工作原理3.端子压接的优势a.精确可靠的电气连接b.高效的生产流程c.节约人力和材料成本4.端子压接的应用领域a.电子设备制造b.汽车行业c.家用电器维修二、端子压接方法1.手动端子压接方法a.工具和材料准备b.步骤详解2.自动端子压接方法a.自动端子压接机的工作原理b.操作流程和注意事项3.特殊端子压接方法a.弹簧式端子压接b.高压端子压接4.常见端子压接问题及解决方法a.压接不稳定b.压接过松或过紧5.端子压接质量检测a.可视检测方法b.外观检验c.电气性能测试三、端子压接注意事项1.工作环境和工具要求a.温度和湿度要求b.工作台面和照明要求c.使用的工具和设备2.安全注意事项a.电气安全b.防护用具和设备c.灭火器材的配置3.质量控制要求a.材料的选择和品质b.操作规范和流程c.历史记录和追踪4.人员素质和培训a.培训要求和计划b.培训内容和方法c.培训后的考核和评估5.端子压接故障分析和解决方法a.压接不良的原因b.故障分析的方法c.故障排除的步骤总结端子压接是一项关键的技术，掌握好端子压接原理、方法和注意事项，对于保证电子设备的可靠性和安全性至关重要。
本课件详细介绍了端子压接的原理，包括手动端子压接和自动端子压接的方法，以及特殊情况下的端子压接方法。
我们还强调了端子压接过程中的注意事项，包括工作环境、安全、质量控制和人员培训等。
通过合理的培训和严格的质量控制，我们可以确保端子压接的质量和效率，提高生产效益和客户满意度。
pptx•端子压接基本概念与原理•端子压接操作技巧与注意事项•端子压接质量检测方法与标准•案例分析：成功提升端子压接质量实践分目录享•培训总结与展望未来发展趋势端子压接基本概念与原理01CATALOGUE端子压接定义及作用定义端子压接是一种将电线与端子通过专用设备进行压缩连接的工艺。
作用实现电线与端子之间的可靠连接，确保电流传输的稳定性和安全性。
压接原理与过程分析原理利用压接设备对电线和端子施加压力，使二者产生塑性变形，从而达到紧密结合的目的。
过程分析包括准备阶段（选择压接设备、端子和电线）、压接阶段（设定压接参数、进行压接操作）和检验阶段（检查压接质量、进行必要的调整）。
端子类型及选择依据端子类型根据形状和结构，端子可分为开口式、闭口式、针孔式等多种类型。
选择依据根据电线的规格、材质以及连接要求选择合适的端子类型，确保压接质量和可靠性。
压接设备简介设备种类常见的压接设备包括手动压接钳、气动压接机、液压压接机等。
设备选择根据生产需求、预算和场地条件选择合适的压接设备，确保压接操作的顺利进行。
端子压接操作技巧与注意事项02CATALOGUE检查压接工具和端子是否符合要求，确保无损坏和变形。
清洁压接区域，去除油污和杂质，保证压接质量。
根据端子和导线的规格，选择合适的压接模具和参数。
操作前准备工作按照压接顺序进行操作，先压接导体部分，再压接绝缘部分，确保压接牢固可靠。
控制压接力度和速度，避免过度压接或压接不足导致质量问题。
掌握压接工具的正确握持方法和操作姿势，避免手部疲劳和受伤。
正确使用压接工具方法论述03压接后绝缘层破裂或损伤检查绝缘层是否过薄或过厚，调整压接模具和参数，避免损伤绝缘层。
01压接后端子松动或脱落检查压接工具和模具是否合适，调整压接参数，确保压接牢固。
02压接后导体外露过长或过短调整导体伸出长度，确保符合规范要求。
常见问题及解决方法分享安全防护措施与应急处理佩戴防护手套和护目镜等个人防护措施，避免受伤。
