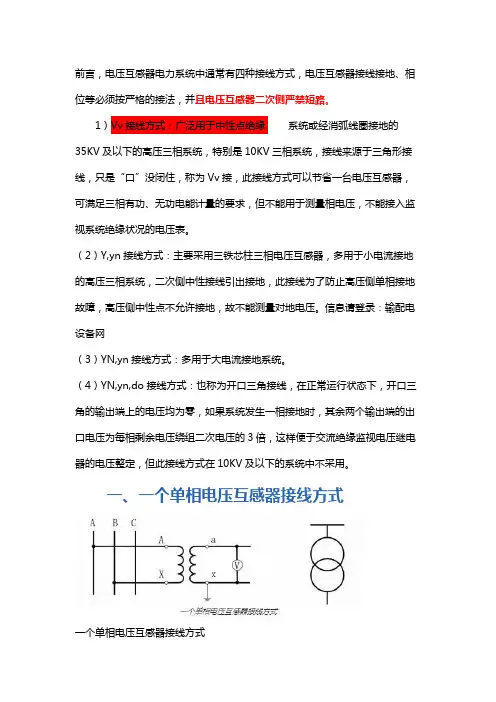

前言,电压互感器电力系统中通常有四种接线方式,电压互感器接线接地、相位等必须按严格的接法,并且电压互感器二次侧严禁短路。
1)Vv接线方式:广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统,特别是10KV三相系统,接线来源于三角形接线,只是“口”没闭住,称为Vv接,此接线方式可以节省一台电压互感器,可满足三相有功、无功电能计量的要求,但不能用于测量相电压,不能接入监视系统绝缘状况的电压表。
(2)Y,yn接线方式:主要采用三铁芯柱三相电压互感器,多用于小电流接地的高压三相系统,二次侧中性接线引出接地,此接线为了防止高压侧单相接地故障,高压侧中性点不允许接地,故不能测量对地电压。
信息请登录:输配电设备网(3)YN,yn接线方式:多用于大电流接地系统。
(4)YN,yn,do接线方式:也称为开口三角接线,在正常运行状态下,开口三角的输出端上的电压均为零,如果系统发生一相接地时,其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍,这样便于交流绝缘监视电压继电器的电压整定,但此接线方式在10KV及以下的系统中不采用。
一、一个单相电压互感器接线方式一个单相电压互感器接线方式一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式两个单相电压互感器互V/V型的接线方式两个单相电压互感器的V/V形接线,可测量线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
电压互感器接线图之vv接法实物图:JDZ-10电压互感器JDZJ-10电压互感器接线实物图JDZX9-10G电压互感器、JDZ9-10电压互感器实物接线图三、三个单相电压互感器Y0/Y0型的接线方式三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。

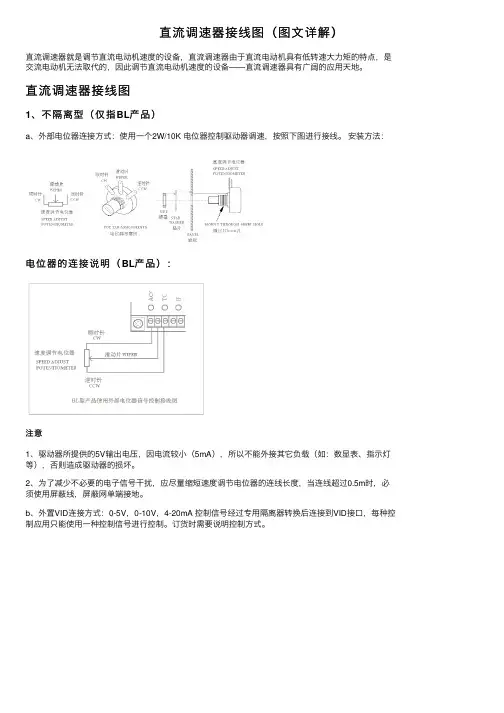

直流调速器接线图(图⽂详解)直流调速器就是调节直流电动机速度的设备,直流调速器由于直流电动机具有低转速⼤⼒矩的特点,是交流电动机⽆法取代的,因此调节直流电动机速度的设备——直流调速器具有⼴阔的应⽤天地。
直流调速器接线图1、不隔离型(仅指BL产品)a、外部电位器连接⽅式:使⽤⼀个2W/10K 电位器控制驱动器调速,按照下图进⾏接线。
安装⽅法:电位器的连接说明(BL产品):注意1、驱动器所提供的5V输出电压,因电流较⼩(5mA),所以不能外接其它负载(如:数显表、指⽰灯等),否则造成驱动器的损坏。
2、为了减少不必要的电⼦信号⼲扰,应尽量缩短速度调节电位器的连线长度,当连线超过0.5m时,必须使⽤屏蔽线,屏蔽⽹单端接地。
b、外置VID连接⽅式:0-5V,0-10V,4-20mA 控制信号经过专⽤隔离器转换后连接到VID接⼝,每种控制应⽤只能使⽤⼀种控制信号进⾏控制。
订货时需要说明控制⽅式。
外置VID隔离器(另配)的连接使⽤请参考下图所⽰:注意外置VID接⼝线若过长,请务必使⽤屏蔽线,屏蔽⽹单端接地。
2、隔离型:(仅指AL产品)对于AL隔离型产品,使⽤0-5V,0-10V或4-20mA的外部标准信号控制连接⽅式见下图所⽰。
每种控制应⽤只能使⽤⼀种控制信号进⾏控制。
订货时需要说明控制⽅式。
注意1、标准信号输⼊务必使⽤屏蔽线,屏蔽⽹单端接地。
2、以上控制⽅式的连接,只能选⽤⼀种⽅式连接,不能同时连接⼏种⽅式。
3、所有控制信号的连线务必使⽤屏蔽线,屏蔽⽹单端接地。
使能控制:INHIBIT使能控制连接:该控制⽅式可通过⼀个“使能线路”来进⾏控制器输出的停⽌和开启控制如下图所⽰:也可以使⽤⼀个集电极开路(NPN)来代替开关进⾏控制。
当“使能控制端”两端闭合时,控制器内部电路会迅速(取ACCEL设定值)提升马达转速,直到MAX SPD 设定值上。
当“使能控制端”两端断开时,控制器内部电路会快速降低马达转速,直到马达停⽌运转。
接线端子1、接线端子的计算主要是导线进出各种配电箱、配电柜、控制箱柜以及分接线箱时的导线端头的接线端子需要据实计算。
2、具体计算方式方法是分规格截面积计算; a、一根导线的两端都是配电箱时是计算2个头,如果导线的一端是配电箱,而另一端是开关、灯具或者插座的时候则是计算1个。
b、一般6mm2截面积导线规格的按照‘无端子外部接线’或者‘有端子外部接线’计算;而10mm2及以上规格截面积的导线则按照‘焊(压)铜(铝)接线端子’计算套项。
c、注意查看相对应的配电箱柜接线系统图中的各个进出线回路,既可以连接导线的进出始端和终端,亦可以清晰的知道每个回路导线的截面积和导线的根数,这样就可以系统的分规格计算工程量了。
d、、无论是有无端子接线以及焊压接线端子的工程量都是以‘个’为单位计算。
3、导线在照明系统中的灯具、开关、插座的端子接线是不用计算的。
4、端子板外部接端子板外部接线,分不同线径、按每个回路电线的根数汇总计算,每一根一个接线端子。
预算时一般10mm2以上的才计算铜接线端子,10mm2及以下的一般不需要接线端子,套用无端子接线。
结算时按实际情况计算即可。
5、端子板外部接线分2.5mm2内和6mm2内两个规格。
又分为无端子接线和又端子接线两种安装方式。
无端子接线是将导线头剥去线皮5~10mm,线头直接插入端子板或开关的接线孔,由螺丝拧紧压住导线头的接线方式。
有端子接线是将导线头剥去线皮5~10mm,线头锡焊或压接接线端子(线鼻子),在由螺丝拧紧压住接线端子的接线方式。
端子板外部接线子目不仅适用端子板,一般电气开关的有端子,无端子外部接线都可套用6、有端子接线可软线,如RVS RVV 无端子接线套硬线,如BV7、①什么是端子?②什么是无端子接线?③什么是有端子接线?④外部接线是什么意思?——关于①:端子也叫接线鼻,是在要接的线的端头加上一个专门用于接线的接头(有铝的、有铜的),这个接头端是圆管状,将要接的线头插入,然后用专用的工具挤压紧(通电量大的还要灌锡);另一个端头是个扁的,有有孔和无孔两种,有孔的用于通电量较大的,在电气安装时,是用螺栓穿过端子孔安装到电气上的。

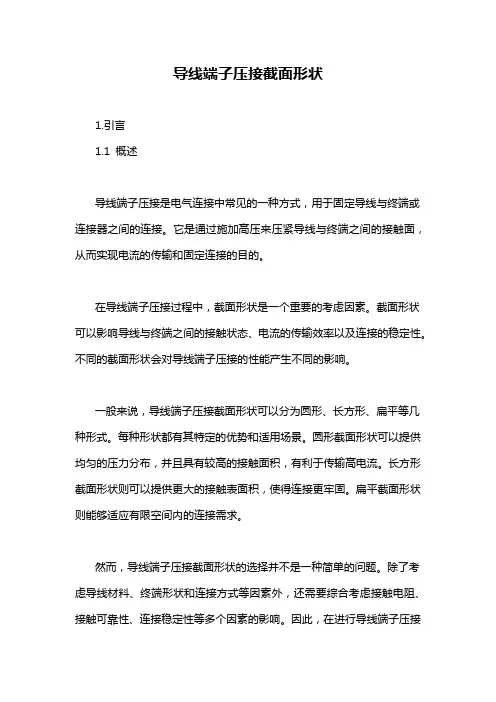

导线端子压接截面形状1.引言1.1 概述导线端子压接是电气连接中常见的一种方式,用于固定导线与终端或连接器之间的连接。
它是通过施加高压来压紧导线与终端之间的接触面,从而实现电流的传输和固定连接的目的。
在导线端子压接过程中,截面形状是一个重要的考虑因素。
截面形状可以影响导线与终端之间的接触状态、电流的传输效率以及连接的稳定性。
不同的截面形状会对导线端子压接的性能产生不同的影响。
一般来说,导线端子压接截面形状可以分为圆形、长方形、扁平等几种形式。
每种形状都有其特定的优势和适用场景。
圆形截面形状可以提供均匀的压力分布,并且具有较高的接触面积,有利于传输高电流。
长方形截面形状则可以提供更大的接触表面积,使得连接更牢固。
扁平截面形状则能够适应有限空间内的连接需求。
然而,导线端子压接截面形状的选择并不是一种简单的问题。
除了考虑导线材料、终端形状和连接方式等因素外,还需要综合考虑接触电阻、接触可靠性、连接稳定性等多个因素的影响。
因此,在进行导线端子压接时,需要根据实际需求和具体情况来选择合适的截面形状。
本文将深入探讨导线端子压接截面形状的影响因素和重要性,并展望其未来的发展。
通过对截面形状的研究,可以提高导线端子压接的质量和稳定性,为电气连接提供更可靠的解决方案。
文章结构部分的内容可以这样写:1.2 文章结构本文共分为三个主要部分:引言、正文和结论。
引言部分通过概述导线端子压接截面形状的研究背景和意义,介绍了本篇长文的写作目的和结构安排。
在概述中我们会提供一些导线端子压接的基本知识,以便读者对后续内容有所了解。
正文部分是本篇长文的核心,主要介绍了导线端子压接的基本原理和导线端子压接截面形状的影响因素。
在2.1节中,我们将详细解释导线端子压接的基本原理,包括压接过程中可能发生的变形与变化。
在2.2节中,我们将深入探讨导线端子压接截面形状的影响因素,包括导线材料的选取、压接工艺的优化等。
通过对这些影响因素的分析,读者将更好地理解导线端子压接截面形状的重要性。

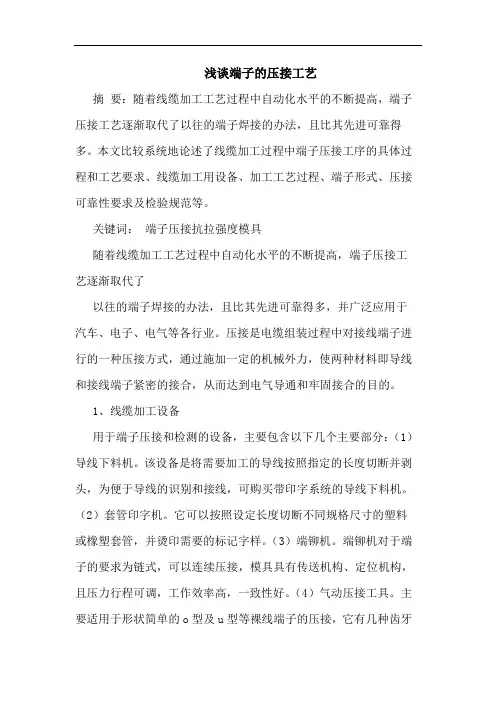

浅谈端子的压接工艺摘要:随着线缆加工工艺过程中自动化水平的不断提高,端子压接工艺逐渐取代了以往的端子焊接的办法,且比其先进可靠得多。
本文比较系统地论述了线缆加工过程中端子压接工序的具体过程和工艺要求、线缆加工用设备、加工工艺过程、端子形式、压接可靠性要求及检验规范等。
关键词:端子压接抗拉强度模具随着线缆加工工艺过程中自动化水平的不断提高,端子压接工艺逐渐取代了以往的端子焊接的办法,且比其先进可靠得多,并广泛应用于汽车、电子、电气等各行业。
压接是电缆组装过程中对接线端子进行的一种压接方式,通过施加一定的机械外力,使两种材料即导线和接线端子紧密的接合,从而达到电气导通和牢固接合的目的。
1、线缆加工设备用于端子压接和检测的设备,主要包含以下几个主要部分:(1)导线下料机。
该设备是将需要加工的导线按照指定的长度切断并剥头,为便于导线的识别和接线,可购买带印字系统的导线下料机。
(2)套管印字机。
它可以按照设定长度切断不同规格尺寸的塑料或橡塑套管,并烫印需要的标记字样。
(3)端铆机。
端铆机对于端子的要求为链式,可以连续压接,模具具有传送机构、定位机构,且压力行程可调,工作效率高,一致性好。
(4)气动压接工具。
主要适用于形状简单的o型及u型等裸线端子的压接,它有几种齿牙适合1.25~5.5mm2导线的压接。
(5)手扳冲床。
主要适用于小批量或试制阶段未制作端铆机模具的端子的压接,因为它模具简单,开发、生产成本较低,但操作费力,一致性不高。
(6)线缆拉伸检测仪。
用于测量压接后端子的抗拉强度,数值由度表中可得知。
(7)线缆通断检查仪。
用于对已加工完成的电缆的通断检测,需根据电缆状态制作专用的测试台,可迅速检测出不良接点。
2、线缆加工的工艺过程线缆加工的工艺过程一般要经历以下五个过程:(1)按照导线表下线、印字、剥头,由导线下料机完成;(2)根据端子的规格选择端铆机模具,按照导线规格调整压接参数,完成端子压接工作。
单粒端子采用手扳冲床或气动压接工具完成。
冷压端子压接说明
压线时裸端头压痕在端头管部焊接缝上,
使用时,需增加号码管,保证号码管遮住
端使端头与导线压接,另一端使绝
但不会刺穿。
绝缘和导体压接区之间的部分可以看
压接要求说明
剥线过程中不允许有中间接头、强力拉伸导线及绝缘层破
剥线长度符合要求,禁止剥线长度过长或过短,影响产品
管外部
的导线直径相吻合,禁止
限
根导标记套管内,避免带电裸露部份外露
压接过程中,注意避免压接过于靠前导致的端子压接区损避免剥线长度过短,或线缆未完全插入导体压接区,端接
压接过程中避免倒钩向内或向外的过度弯曲,从而影响端布线要求说明
,导线的余
导线应理顺平直,导线清晰分明;捆扎于内的导线不得交叉、损剪去过长的扎带并与扎带头基本平齐,扎带头方向一致,并应尽
导线的弯曲处,应在紧靠弯曲的直线段分
当一个接线柱上同时接一次线和二次线时,应将二次线放在一次。

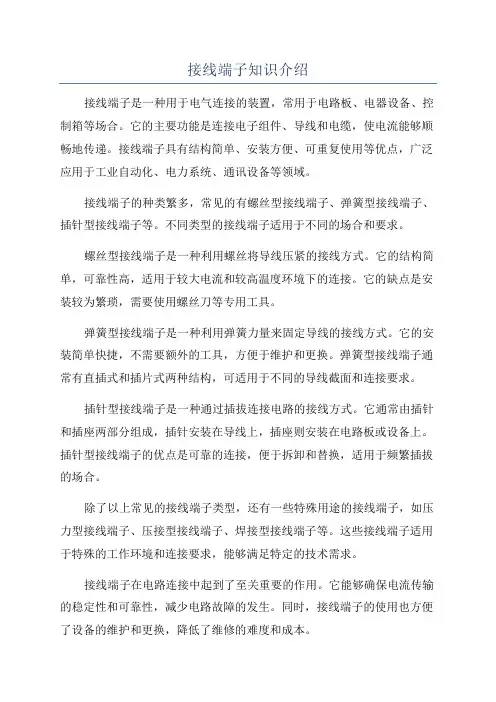

接线端子知识介绍接线端子是一种用于电气连接的装置,常用于电路板、电器设备、控制箱等场合。
它的主要功能是连接电子组件、导线和电缆,使电流能够顺畅地传递。
接线端子具有结构简单、安装方便、可重复使用等优点,广泛应用于工业自动化、电力系统、通讯设备等领域。
接线端子的种类繁多,常见的有螺丝型接线端子、弹簧型接线端子、插针型接线端子等。
不同类型的接线端子适用于不同的场合和要求。
螺丝型接线端子是一种利用螺丝将导线压紧的接线方式。
它的结构简单,可靠性高,适用于较大电流和较高温度环境下的连接。
它的缺点是安装较为繁琐,需要使用螺丝刀等专用工具。
弹簧型接线端子是一种利用弹簧力量来固定导线的接线方式。
它的安装简单快捷,不需要额外的工具,方便于维护和更换。
弹簧型接线端子通常有直插式和插片式两种结构,可适用于不同的导线截面和连接要求。
插针型接线端子是一种通过插拔连接电路的接线方式。
它通常由插针和插座两部分组成,插针安装在导线上,插座则安装在电路板或设备上。
插针型接线端子的优点是可靠的连接,便于拆卸和替换,适用于频繁插拔的场合。
除了以上常见的接线端子类型,还有一些特殊用途的接线端子,如压力型接线端子、压接型接线端子、焊接型接线端子等。
这些接线端子适用于特殊的工作环境和连接要求,能够满足特定的技术需求。
接线端子在电路连接中起到了至关重要的作用。
它能够确保电流传输的稳定性和可靠性,减少电路故障的发生。
同时,接线端子的使用也方便了设备的维护和更换,降低了维修的难度和成本。
在选择接线端子时,需要考虑多方面的因素。
首先是导线截面和连接要求。
不同的导线截面需要匹配相应的接线端子,确保连接的稳定性和电流传输的顺畅性。
其次是工作环境和使用条件。
有些接线端子适用于高温、高压等特殊环境,而有些则适用于普通的工业控制和设备连接。
最后是安装和维修的便捷性。
接线端子的安装方式和连接方式应该方便、快捷,便于后期的维护和更换。
总之,接线端子是电气连接中不可或缺的一部分。
接线端子原理接线端子是电气连接中常用的一种连接方式,它的原理和使用方法在电气行业中非常重要。
接线端子的原理主要包括接线端子的种类、结构和工作原理,下面我们来详细介绍一下。
首先,接线端子的种类有很多种,常见的有螺钉式接线端子、弹簧式接线端子、压接式接线端子等。
不同种类的接线端子在结构和使用上有所不同,但它们的基本原理都是相似的,即通过一定的方式将导体连接在一起,形成电气连接。
螺钉式接线端子通过螺钉的旋转来夹紧导体,弹簧式接线端子通过弹簧的弹性来夹紧导体,压接式接线端子则是通过外力的压力来夹紧导体。
这些不同的方式都是为了确保导体能够牢固地连接在一起,形成可靠的电气连接。
其次,接线端子的结构也是非常重要的。
一个完整的接线端子通常包括接线端子本体、连接钢圈、固定螺丝等部件。
这些部件共同构成了一个完整的接线端子,保证了接线端子的正常使用。
在实际使用中,我们需要根据具体的情况选择合适的接线端子,以确保电气连接的可靠性和安全性。
最后,接线端子的工作原理是基于导体的导电性和连接的可靠性。
当导体被夹紧在接线端子中时,导体之间会产生一定的压力,这样就能够确保导体之间有良好的接触,电流能够顺利地通过导体传输,从而实现电气连接。
同时,接线端子的结构设计也能够确保导体在连接过程中不会松动或脱落,从而保证了电气连接的可靠性和安全性。
综上所述,接线端子的原理主要包括接线端子的种类、结构和工作原理。
通过对接线端子的原理进行了解,我们能够更好地选择合适的接线端子,保证电气连接的可靠性和安全性。
在实际应用中,我们需要根据具体的情况选择合适的接线端子,并严格按照接线端子的使用说明进行安装和使用,以确保电气连接的正常运行。
接线端子作为电气连接中的重要组成部分,在电气系统中起着至关重要的作用,我们应该加强对接线端子原理的学习和理解,从而更好地应用于实际工作中。

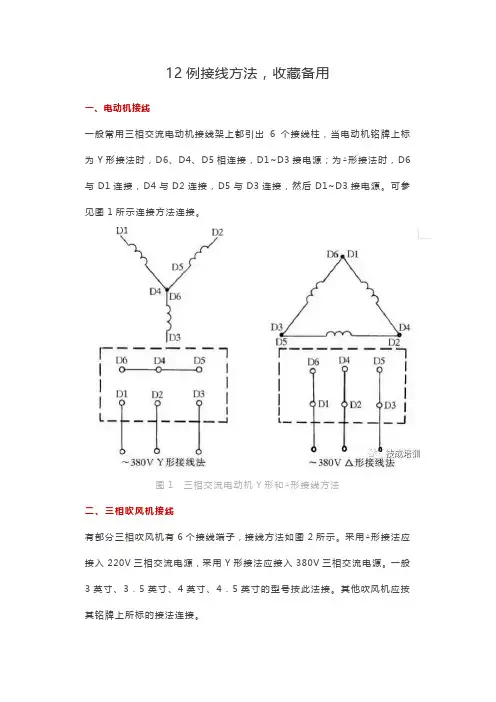

12例接线方法,收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱,当电动机铭牌上标为Y形接法时,D6、D4、D5相连接,D1~D3接电源;为△形接法时,D6与D1连接,D4与D2连接,D5与D3连接,然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子,接线方法如图2所示。
采用△形接法应接入220V三相交流电源,采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多,如果不按要求接线,就会有烧坏电动机的可能。
因此在接线时,一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W,电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线,图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W,用220V/50Hz交流电源、电流为0.5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线,图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子,接线方法如图5所示。
采用并联接法应接入110V交流电源,采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前,Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种:一种为△形,它的接线端子W2与U1相连,U2与V1相连,V2与W1相连,然后接电源;另一种为Y形,接线端子W2、U2、V2相连接,其余3个接线端子U1、V1、W1接电源。
JMDZ 苏州捷美电子有限公司企业标准JMDZ-QR-B-15.A0.2012接线端子工艺标准2012年月日发布2012年月日实施苏州捷美电子有限公司SuZhou Jiemei Electronic Co., Ltd.版权所有侵权必究All rights reserved接线端子是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。
随着工业自动化程度越来越高和工业控制要求越来越严格、精确,接线端子的用量逐渐上涨。
在公司中接线端子的使用还是存在一些问题,为降低接线端子使用的报废率,提高产品接线的可靠性,避免一些低级错误的产生,特编写此规范标准。
本标准用于电气研发人员及装配人员在进行接线端子连接时进行参考。
本标准在全公司范围内,作为强制性标准。
本标准由开发部归口。
本标准起草部门:开发部。
本标准主要起草人:陈健。
参与复审人员:本标准于2012 年月首次发布。
一. 导线处理 (4)1.1 裁线 (4)1.2 穿护套 (4)1.3 剥皮 (4)二. 端子压接 (8)2.1 端子各部分名称 (8)2.2 绝缘铆压区 (8)2.3 绝缘检查窗口 (10)2.4 导体铆压 (10)2.5 喇叭口 (11)2.6 铆压齐平 (11)三. IDC (12)3.1 聚合排线的铆压 (12)3.2 离散线的铆压........................ (13)四. 焊锡 (16)4.1 导线沾锡 (16)4.2 去金 (16)4.3 焊锡通则 (16)4.4 绝缘 (16)4.5 钩柱焊接 (17)4.6 弯钩接线焊接 (18)4.7 杯型端子焊接 (18)4.8 柔性套管绝缘 (19)五. 连接 (20)5.1 焊锡连接 (20)5.2 铆压连接 (20)六. 连接器连接 (22)6.1 螺丝连接安装 (22)6.2 附件套管 (22)6.3 软管和护套 (22)6.2 连接器的损坏 (23)七. 端子的拉力 (24)接线端子检测标准 (25)附录1 (26)一导线处理在进行接线端子连接时,首先要求对所用导线导体进行判断是否为良品,若为良品,如有需要则须对部分导线进行处理。
功放输出接线端子的正确连接方法目前,用于公共广播系统的功率放大器有二种:一种是定阻式输出,比如输出端电阻为250Ω,要求连接多个负载扬声器时,必须通过阻抗变换器计算、搭配,来保证多个负载扬声器并联以后阻抗等于或接近250Ω,以达到最佳匹配。
另一种是定压式输出,国际通用标准为输出100V或70V,国内某些产品输出为120V。
由于每只广播用扬声器都已配备了根据自身功率大小而确定的变压器,因此使用定压式输出功率放大器连接多个负载扬声器,只需像安装照明灯泡那样,一一并联,连接方便,故而已成为公共广播系统设备配置的定式。
采用定压式输出的功率放大器,通常在其后背板上都有100 V、70V、0V接线端子,供不同功率输出之用。
那么,我们在工程中应该如何正确连接呢?下面我们举例说明:工程应用实例一:某写字楼广播系统选用定压式输出的功率放大器,后背板上有100V、70V、0V接线端子,配备的AMA PC-865B吸顶扬声器5W输出功率,备有100V变压器。
正确连接方法是:在保证所有吸顶扬声器的负载功率之和不大于功率放大器输出功率的80%的前提下,将所有吸顶扬声器的正、负端分别并接起来,然后连接到功放的0-100V接线端子,这时吸顶扬声器的输出功率为5W;如果将所有吸顶扬声器的正、负端分别并接起来,连接到功放0-70V接线端子,这时吸顶扬声器的输出功率降为2.5W。
工程应用实例二:某住宅小区广播系统选用定压式输出的功率放大器,后背板上有100V、70V、0V接线端子,配备的草坪蘑菇音箱15W输出功率,备有70V变压器。
正确连接方法是:在保证所有草坪蘑菇音箱的负载功率之和不大于功率放大器输出功率的80%的前提下,将所有草坪蘑菇音箱的正、负端分别并接起来,然后连接到功放的0-70V接线端子,这时草坪蘑菇音箱的输出功率为15W;如果将所有草坪蘑菇音箱的正、负端分别并接起来,连接到功放0-1 00V接线端子,这时草坪蘑菇音箱的输出功率变为30W。
从使用功能上可将电流互感器分为测量电流互感器和保护电流互感器。
每个电流互感器的原理是相似的。
本文总结了电流互感器的接线图,供参考。
1、测量电流互感器的接线方法测量用电流互感器的作用是在正常电压范围内向测量装置提供电网电流信息。
民熔电流互感器型号:LZZBJ9-10A10kv高压电流互感器变比:200/50.5级0.2S1.普通电流互感器接线图电流互感器一次侧电流从P1端子进入,从P2端子引出,即P1端子接电源侧,P2端子接负载侧。
电流互感器二次侧的电流从S1流出,进入电流表的正极端子。
电流表负端出来后,流入电流互感器二次端子S2。
原则上S2端子要求接地。
注:某些电流互感器一次标称,L1、L2,二次则标称K1、K2。
2.穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似,一次侧从互感器的P1面穿过,P2面出来,二次侧接线与普通互感器相同。
二、电流互感器接线图电流互感器接线总体分为四个接线方式:1.单台电流互感器接线图只能反映单相电流的情况,适用于需要测量一相电流的情况。
单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。
三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多,但仅限于三相三线制系统。
它节省了一台电流互感器,根据三相矢量和为零的原理,用A、C相的电流算出B相电流。
两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中,这种接线的优点是不但节省一块电流互感器,而且也可以用一块继电器反映三相电路中的各种相间短路故障,以及用最少的继电器完成三相过电流保护,节省投资。
两相差电流接线形式电流互感器接线图5.其它接线方式5.1 原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示,串联后效果:互感器变比不变,二次额定负荷增大一倍。
第一章 基础知识介绍1. conductor / insulator (导体与绝缘体)导体-------可导电的物体,常见的导体:A. 单一或独立的电线B. 同轴电缆C. 带状的排线D. PCBE. 光纤F. 大部分金属绝缘体-------难于导电或不可导电的物体,常见的绝缘体:橡胶,塑料,泡沫,木制品等等2. connector (连接点)黄铜铍铜还有一种连接点采用镀层金属以增加导电性和抗腐蚀性,镀层金属通常采用锡,镍,金,选择性的镀层可以做成本考量。
连接方式:A.通过光束等印压连接B.用螺钉连接3. wire / cable (电线/电缆)stranded wire (多股电线)shield(防护片)圈置于电线或电缆表面,用于抗辐射或其他干扰的金属片,一般由铜,铝或其他导体材质制成。
4.terminal(接线终端)terminal 是一小金属片,安装于电线的末端,在部件之间起到连接,接合,导通电性的作用。
举个例子,两条电线要连接起来,我们要做的,首先是去掉两条电线端口小段的绝缘表皮,使里面的导线暴露出来,然后再用铜丝或金属卡环把两导线的端口接合起来。
那么这个铜丝和金属卡环就相当于我们现在说的terminal,不过在电缆组件的组装过程中,为了让两部件的导电金属不暴露在外面,为了不同端口模型的连接需要,我们采用一种绝缘的部件,让接口隐藏在里面,而这个部件就是我们下面马上要讲的housing。
terminal的结构图示:A. conductor barrel-----导线扣环,用于压接导线,使导线与terminal紧密接合.B.insulation barrel-----绝缘体扣环,用于压接导线绝缘部分,使导线绝缘部分与terminal紧密结合。
C. lance(locking tab)------锁扣,用于terminal与housins的连接。
D.contact area-----两个部件的连接区域E. serration-------齿轮,位于conductor battle 的内表面,利于连接电线导体与conductor barrel ,使之定位良好。
