盾构始发技术交底1、交底范围泥水加压平衡盾构机始发;2、质量要求及标准《地铁设计规范》 (GB50157-2003)《地下铁道工程施工及验收规范(2003版)》 (GB50299-1999)《地下铁道、轻轨交通岩土工程勘察规范》 (GB50307-1999)《城市轨道交通工程测量规范》 (GB50308-2008)《盾构法隧道施工与验收规范》 (GB50446-2008)《建筑起重机械安全评估技术规程》 (建筑JGJ/T189-2009)3、施工准备3.1端头加固盾构始发井端头地层加固已完成,并根据设计要求对土体的加固效果进行检查,检查内容一般包括加固土体强度、 洞门处渗透性以及土体的匀质性。
若加固体经检查达到设计要求,则可进行下道工序施工;若未达到设计要求,则采取措施进行补充加固,并再次进行检查,直至达到设计要求方可进行下道工序施工。
3.2 端头降水当地层承压水头高于盾构始发洞门时,为保证盾构始发施工的顺利进行,对始发端头的承压水进行降水处理。
根据降水专项设计进行降水井施工,降水开始运行后,进行日常监测,当地下水位降至始发洞门以下1m或达到设计要求后,开始下道工序(洞门凿除)施工。
降水期间必须配备有安全装置的供配电系统,并配备双回路电源(备用发电机),以便在主电源临时停电时,能继续供电抽水。
其它设备用电不得干扰降水用电或串入降水供电线路内用电。
为保障水泵运转和正常使用,对电机设备要配有补偿保护装置。
降水期间在周边建筑物及基坑上布设一定数量的沉降监测点。
各监测点跟踪观测结果及时汇总分析,进行信息反馈,一旦发生沉降超标、变形过大等不良现象,立即采取应急措施处理。
3.3始发基础安装根据始发井结构以及隧道线路,对盾构始发姿态进行设计。
根据盾构始发姿态进行始发基础的安装,安装完成后严格进行测量复核,保证无误后固定。
3.4 反力架及支撑安装设计:反力架结构根据土建结构进行设计;反力架须具有足够的刚度和强度以能够提供盾构推进时所需的反力,反力架支撑系统将盾构推力作用到土建结构上,支撑提供的反力满足要求,且支撑有足够的稳定性。
一、交底目的为确保盾构掘进施工过程中的安全,提高施工效率,降低事故风险,特制定本安全技术交底。
二、交底对象全体盾构掘进施工人员、管理人员、监理人员。
三、交底内容1. 施工现场安全管理(1)施工现场必须设置明显的安全警示标志,并保持通道畅通。
(2)施工现场严禁吸烟、饮酒,禁止携带火种。
(3)进入施工现场必须按规定佩戴安全帽、劳保鞋、防护眼镜等劳动保护用品。
(4)施工现场严禁擅自拆改安全装置,如有损坏应及时报告。
2. 盾构掘进设备操作(1)操作人员必须取得相关操作资格证书,熟悉设备性能及操作规程。
(2)启动设备前,必须检查设备状态,确认无异常后方可操作。
(3)操作过程中,严格按设备操作规程进行,不得擅自改变操作参数。
(4)设备运行过程中,发现故障或异常情况,应立即停机,并及时报告。
3. 盾构掘进施工安全措施(1)施工前,必须对施工现场进行地质勘察,了解地质情况,制定相应的施工方案。
(2)盾构掘进过程中,加强地层监测,发现异常情况,及时采取措施。
(3)盾构掘进过程中,严格执行同步注浆,防止地层变形、坍塌。
(4)加强盾构机刀盘刀具维护,确保其正常工作。
4. 应急预案(1)制定应急预案,明确应急组织、职责、程序和措施。
(2)定期组织应急演练,提高应急处置能力。
(3)发现险情,立即启动应急预案,确保人员安全。
四、交底要求1. 施工人员、管理人员、监理人员应认真听取安全技术交底,并做好记录。
2. 施工人员应熟悉掌握安全技术交底内容,严格遵守操作规程。
3. 管理人员、监理人员应加强对施工现场的监督检查,确保安全措施落实到位。
4. 施工单位应定期对安全技术交底进行总结、完善,不断提高安全管理水平。
五、交底时间自本交底生效之日起,至盾构掘进施工结束。
六、交底单位(单位名称)七、交底人(姓名)八、审核人(姓名)九、生效日期年月日。
盾构掘进施工安全技术交底盾构机,简称盾构,是一种特殊的隧道掘进机,广泛应用于城市地铁、铁路和水利等领域。
盾构机的使用不仅可以提高工程质量和效率,还可以降低施工难度和环境污染。
但是,盾构机在使用过程中也面临着安全风险,如手臂故障、管片失稳和个人伤害等。
因此,在盾构机掘进施工前,施工方必须对盾构机的使用技术和安全知识进行交底,以确保施工安全和有效性。
一、盾构掘进施工准备1.1 设计方案准备在进行盾构掘进施工前,必须制定详细的设计方案,包括地质勘探、土质分析、地下水信息等。
使用方案必须事先通过专业评估和审核,确保方案的科学性和可行性。
设计方案还应考虑到施工现场的条件和环境,例如目标位置的尺寸、道路宽度、配套设施等。
1.2 施工前检查在施工前应对盾构机进行必要的检查,包括主体部分、输送系统、防护装置等,确保所有零部件和功能正常,无异常。
1.3 现场准备在现场准备中,必须保证施工场地符合要求,如地基平整、清洁、无明显障碍物等。
施工前还应对现场进行环境调查,如气候、天气状况等。
二、盾构掘进施工的安全措施2.1 维护设备安全在盾构掘进机的运作过程中,设备的安全是十分关键的。
盾构机的主要部分是控制室、刀盘、推进机构和输送系统。
相关工作人员必须按照操作规程和标准制度保证设备的运作情况和安全稳定。
2.2 确保周围环境安全在盾构机的掘进过程中,周围环境的安全至关重要,这包括地下通道的建筑和各种工程设施。
施工团队必须在使用盾构机之前进行必要的调查,以确保工作环境的稳定和安全。
2.3 安全培训在盾构掘进施工前,相关工作人员必须接受专业的培训,如机械操作、施工安全常识、现场应急处理方法等。
此外,施工团队必须了解许可证、证书等有关法律要求和标准。
2.4 安全保护措施在使用盾构机的过程中,为确保工人的安全,必须采用适当的保护措施。
例如,必须在现场设置防护栏、安全网、安全警告标志等。
此外,工人必须佩戴必要的安全防护装备,如安全帽、手套、防护鞋等,并遵守紧急疏散方法和安全操作规程。
盾构始发技术交底以下是为您起草的一份关于盾构始发技术交底的合同:合同主体1、甲方(技术交底提供方):姓名:____________________________统一社会信用代码:____________________________2、乙方(技术交底接收方):姓名:____________________________统一社会信用代码:____________________________合同标的1、本合同的标的为盾构始发技术交底,包括但不限于以下内容:11 盾构始发的工艺流程和操作要点。
12 始发前的准备工作,如场地布置、设备调试等。
13 始发过程中的关键技术参数和控制标准。
14 安全注意事项和应急预案。
权利义务1、甲方的权利和义务111 甲方有权要求乙方按照技术交底的要求进行施工操作。
112 甲方有义务向乙方提供准确、完整、清晰的技术交底资料,并确保其符合相关法律法规和行业标准。
113 甲方应在乙方施工过程中提供必要的技术指导和咨询服务。
114 甲方应保守乙方在技术交底过程中提供的商业秘密和技术秘密。
2、乙方的权利和义务121 乙方有权对技术交底内容提出疑问和建议,要求甲方进行解释和说明。
122 乙方有义务按照甲方提供的技术交底进行施工操作,不得擅自更改。
123 乙方应在施工前认真学习和理解技术交底内容,确保施工人员具备相应的技术能力和操作经验。
124 乙方应在施工过程中严格遵守安全注意事项和应急预案,确保施工安全。
125 乙方应及时向甲方反馈施工过程中遇到的问题和情况,并按照甲方的指导进行处理。
违约责任1、若甲方未按照合同约定提供技术交底资料,或者提供的资料存在错误、遗漏等问题,导致乙方施工延误或出现质量问题,甲方应承担相应的赔偿责任。
2、若乙方未按照技术交底要求进行施工操作,导致施工延误、质量问题或安全事故,乙方应承担相应的赔偿责任,并负责采取措施进行整改和补救。
3、若双方违反合同约定泄露对方的商业秘密或技术秘密,应承担相应的法律责任和赔偿责任。

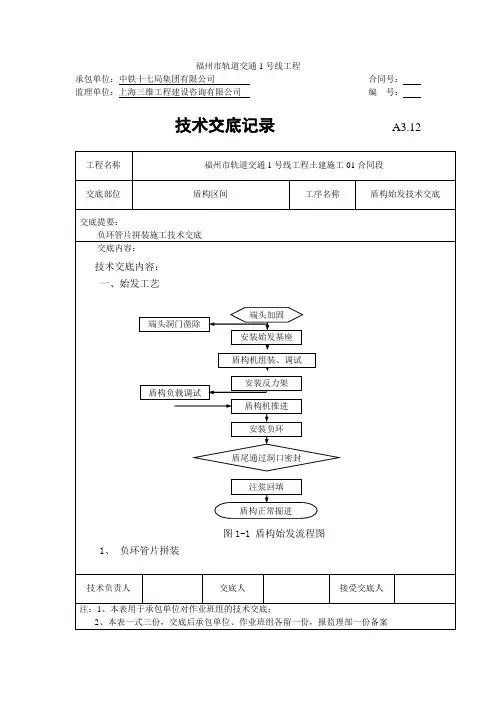

福州市轨道交通2号线工程施工单位:协议号:监理单位:编号:技术交底记录始发端头加固平面图始发端头加固断面图端头井地基加固完毕后,盾构始发前在洞门开挖轮廓线范围内打检查孔,检查加固效果,检查孔全断面布置且不少于9个,米字形布置,检查孔直径110mm,长度3m。
检查措施及原则:①平均出水量<0.2L/min或任一孔出水量<0.5L/min;②压水检查,在0.8MPa压力下,吸水量<2L/min;③加固土体抗压强度不不不小于0.8MPa;④渗透系数不不小于10-7cm/sec。
若检查成果不符合原则规定,始发存在涌水等安全隐患时,则在两隧道中间及两侧打设3眼降水井,管径319mm,深度32m,在盾构始发前将地下水位降至隧道底3m如下。
水平探测孔加固图2、始发基座及反力架安装:始发架与反力架安装前对洞门进行测量,根据洞门中心确定始发托架安装轴线,因本站始发洞门处在缓和曲线上,为保证盾构机始发后旳轴线与设计轴线最小偏差,采用洞门里程与大里程方向旳隧道中心线旳反向延长线为始发托架中轴线与盾构机中轴线,使盾构完全进入洞门后刀盘前点刚好位于隧道中心线上。
详细安装施工工艺详《反力架、托架技术交底》3、洞门预埋钢环施工洞门预埋钢环在车站主体构造施工过程中进行预埋安装。
钢环分割为4块,根据盾构设计轴线中心进行定位安装。
钢环宽度为800mm,内径6700mm,外径7000mm。
预埋环板沿R3400均布72个Φ24螺孔,相邻孔间距误差≤2mm。
钢环周围设置8根备用1寸预埋钢管,钢管末端加装球阀并闭合。
详细如下图所示:洞门钢环预埋管在洞门钢环内底部60°范围内580mm处浇筑170mm*60mm素混凝土作为盾构防栽头措施,保证洞门钢环内防栽头装置位置不得与帘布橡胶板接触。
4、洞门密封装置安装:洞门密封装置依托于洞门钢环进行安装。
制作与预埋钢环螺栓孔位相匹配旳帘布橡胶板和合页翻板,然后按照次序进行洞门密封装置旳安装:安装双头螺栓→帘布橡胶板→圆环板→扇形折页翻板→垫圈→螺母。

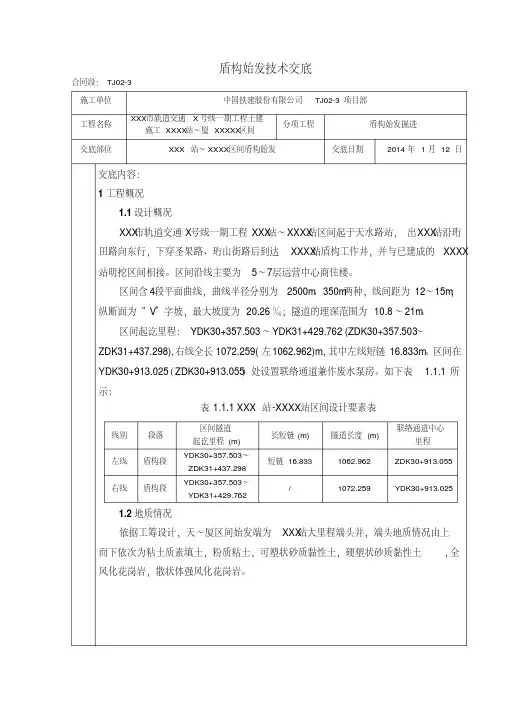

盾构始发技术交底合同段:TJ02-3施工单位中国铁建股份有限公司TJ02-3项目部工程名称XXX市轨道交通X号线一期工程土建施工XXXX站~厦XXXXX区间分项工程盾构始发掘进交底部位XXX站~XXXX区间盾构始发交底日期2014年1月12 日交底内容:1工程概况1.1设计概况XXX市轨道交通X号线一期工程XXX站~XXXX站区间起于天水路站,出XXX站沿珩田路向东行,下穿圣果路、珩山街路后到达XXXX站盾构工作井,并与已建成的XXXX 站明挖区间相接。
区间沿线主要为5~7层运营中心商住楼。
区间含4段平面曲线,曲线半径分别为2500m、350m两种,线间距为12~15m;纵断面为“V”字坡,最大坡度为20.26‰;隧道的埋深范围为10.8~21m。
区间起讫里程:YDK30+357.503 ~YDK31+429.762 (ZDK30+357.503~ZDK31+437.298),右线全长1072.259(左1062.962)m,其中左线短链16.833m。
区间在YDK30+913.025(ZDK30+913.055)处设置联络通道兼作废水泵房。
如下表 1.1.1所示:表1.1.1 XXX站-XXXX站区间设计要素表线别段落区间隧道起讫里程(m)长短链(m) 隧道长度(m)联络通道中心里程左线盾构段YDK30+357.503~ZDK31+437.298短链16.833 1062.962 ZDK30+913.055右线盾构段YDK30+357.503~YDK31+429.762/ 1072.259 YDK30+913.0251.2地质情况依据工筹设计,天~厦区间始发端为XXX站大里程端头井,端头地质情况由上而下依次为粘土质素填土,粉质粘土,可塑状砂质黏性土,硬塑状砂质黏性土,全风化花岗岩,散状体强风化花岗岩。
表C2-1 技术交底记录工程名称长春地铁1号线一期工程南中区间及南卫区间工程编号AZB-004交底日期施工单位暗挖队、临建一队分项工程名称龙门吊走行线交底提要盾构始发、掘进技术交底页数共5页,第1页交底内容:一、施工准备工作全体工程技术人员必须认真学习施工组织设计、结构设计图纸、盾构机原理及操作手册、维护规程。
二、盾构机的始发1、盾构机组装、调试完成后,需要进行现场验收,应按盾构主要功能及使用要求制定现场验收大纲,验收的主要项目应包括下列内容:盾构壳体、切削刀盘、管片拼装机、螺旋输送机、皮带运输机、同步注浆系统、润滑系统、液压系统、铰接装置、电气系统、渣土改良系统、盾尾密封系统。
盾构各系统验收合格并确认正常运转后,方可开始掘进施工。
2、始发托架和反力架必须定位准确,并与始发井结构牢固连接,始发托架高度一般比理论计算高度高2~3cm,以右线为例,线路中心线与结构关系如下图所示。
反力架的位置应根据负环管片的环数、盾构机长度来确定,盾构尾部端面离反力架基准环的距离以120~300mm为宜。
3、始发掘进时应对盾构姿态进行复核。
4、始发前的洞门开口作业引起前方大变形和坍塌的危险较大,因此在拆除初支结构时,应加强对岩体的稳定及地面沉降的观测。
5、第一环负环管片定位时,管片的环面应与线路中线垂直。
负环管片轴线与线路的轴线重合,负环管片采用通缝拼装方式。
6、由于盾构机在始发托架上不能转向,在曲线上始发时应将盾构机定位在曲线的割线上,经计算盾构机按偏转2.6度始发,最大偏差为41毫米。
7、管片防水密封条粘贴应牢固、平整、严密、位置正确,不得有起鼓、超长和缺口等现象。
8、负环管片螺栓必须拧紧,负环管片外围用钢丝绳箍紧。
9、盾构机在始发台上向前推进时,各组推进油缸保持同步。
10、初始掘进时,盾构机处于始发台上。
因此,需在始发台及盾构机上焊接相对的防扭转支座,为盾构机初始掘进提供反扭矩。
11、始发阶段,设备处于磨合期,要注意推力、扭矩的控制,同时也要注意各部位油脂的有效使用。
一、交底目的为确保盾构始发机施工过程中的安全,降低事故风险,提高施工效率,特制定本安全技术交底。
二、交底内容1. 施工人员安全要求(1)所有参与施工人员必须经过专业培训,取得相关操作资格证书。
(2)进场人员必须进行入场安全教育,考核合格后方可上岗作业。
(3)特种作业人员必须取得特种作业操作证,并经项目部登记考核合格。
2. 施工现场安全措施(1)施工现场必须配备必要的安全防护设施,如安全网、防护栏、警示标志等。
(2)施工现场严禁吸烟,禁止携带易燃易爆物品。
(3)进入施工现场必须按规定佩戴劳动保护用品,如安全帽、防尘口罩、防毒面具等。
3. 盾构始发机操作安全(1)操作人员必须熟悉盾构始发机的操作规程,严格按照操作手册进行操作。
(2)启动盾构始发机前,必须检查所有电气、液压系统,确保设备完好。
(3)操作过程中,密切注意盾构始发机的运行状态,发现异常情况立即停止操作,并报告现场负责人。
4. 吊装与运输安全(1)吊装作业必须由专业人员负责,严格遵守吊装操作规程。
(2)吊装过程中,确保吊装设备完好,吊装点牢固可靠。
(3)运输过程中,车辆必须保持安全车速,严禁超速、超载。
5. 应急处理(1)制定完善的应急预案,明确事故发生时的处理流程。
(2)配备必要的应急救援物资,如急救包、灭火器、防护服等。
(3)定期进行应急演练,提高应急处置能力。
三、交底要求1. 项目部必须将本安全技术交底文件发放给所有施工人员。
2. 施工人员必须认真学习并掌握本安全技术交底内容。
3. 施工过程中,严格遵守安全技术交底要求,确保施工安全。
四、交底时间本次安全技术交底时间为【年】年【月】月【日】日。
五、交底人交底人:【姓名】六、备注1. 本安全技术交底文件自发布之日起生效。
2. 如遇特殊情况,本安全技术交底文件可根据实际情况进行修订。
3. 施工过程中,如发现安全隐患,应及时报告项目部,并采取措施予以整改。
---以上模板仅供参考,具体交底内容应根据实际情况进行调整。
